GB 22380.2-2010 燃油加油站防爆安全技术 第2部分：加油机用安全拉断阀结构和性能的安全要求.pdf

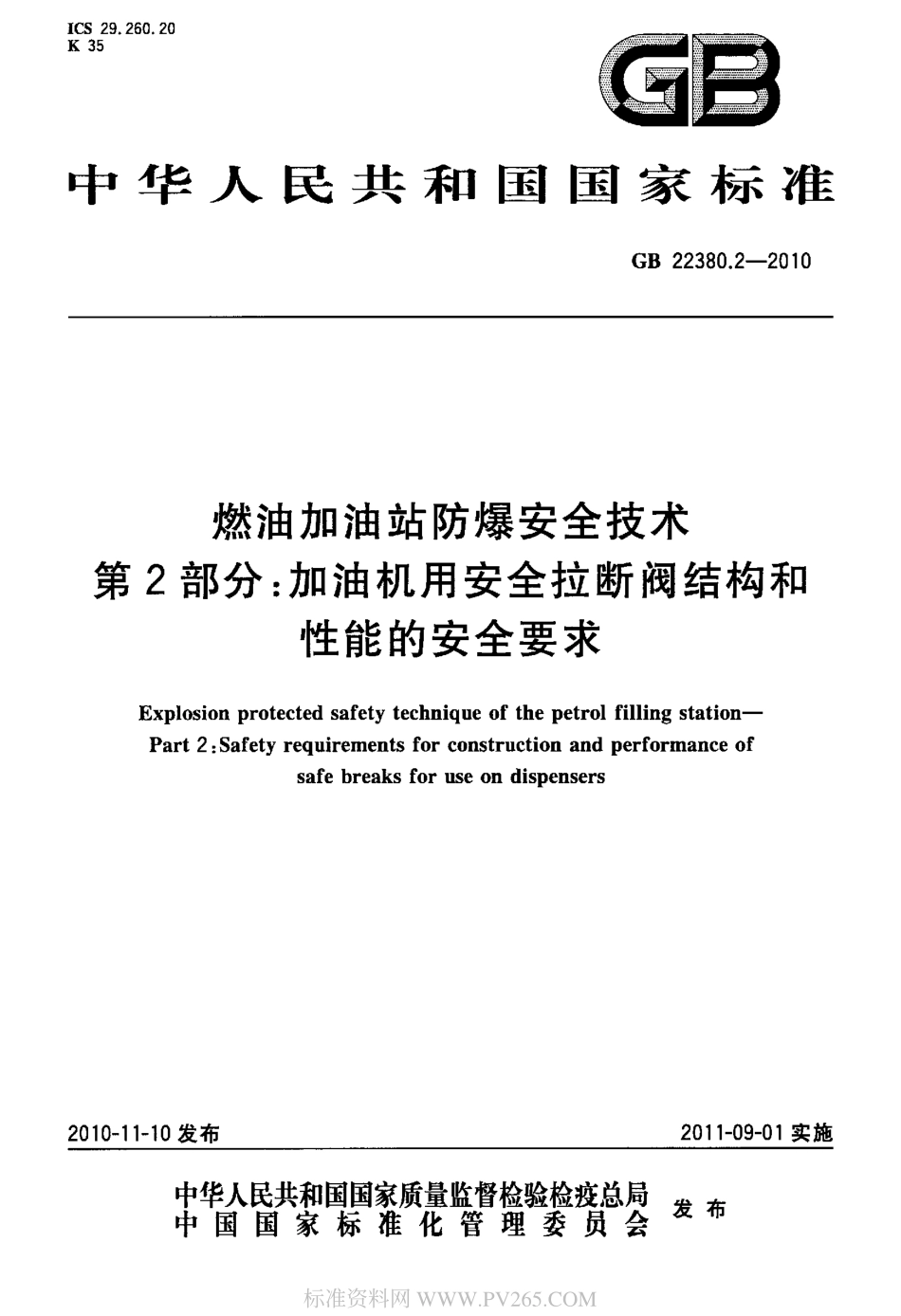

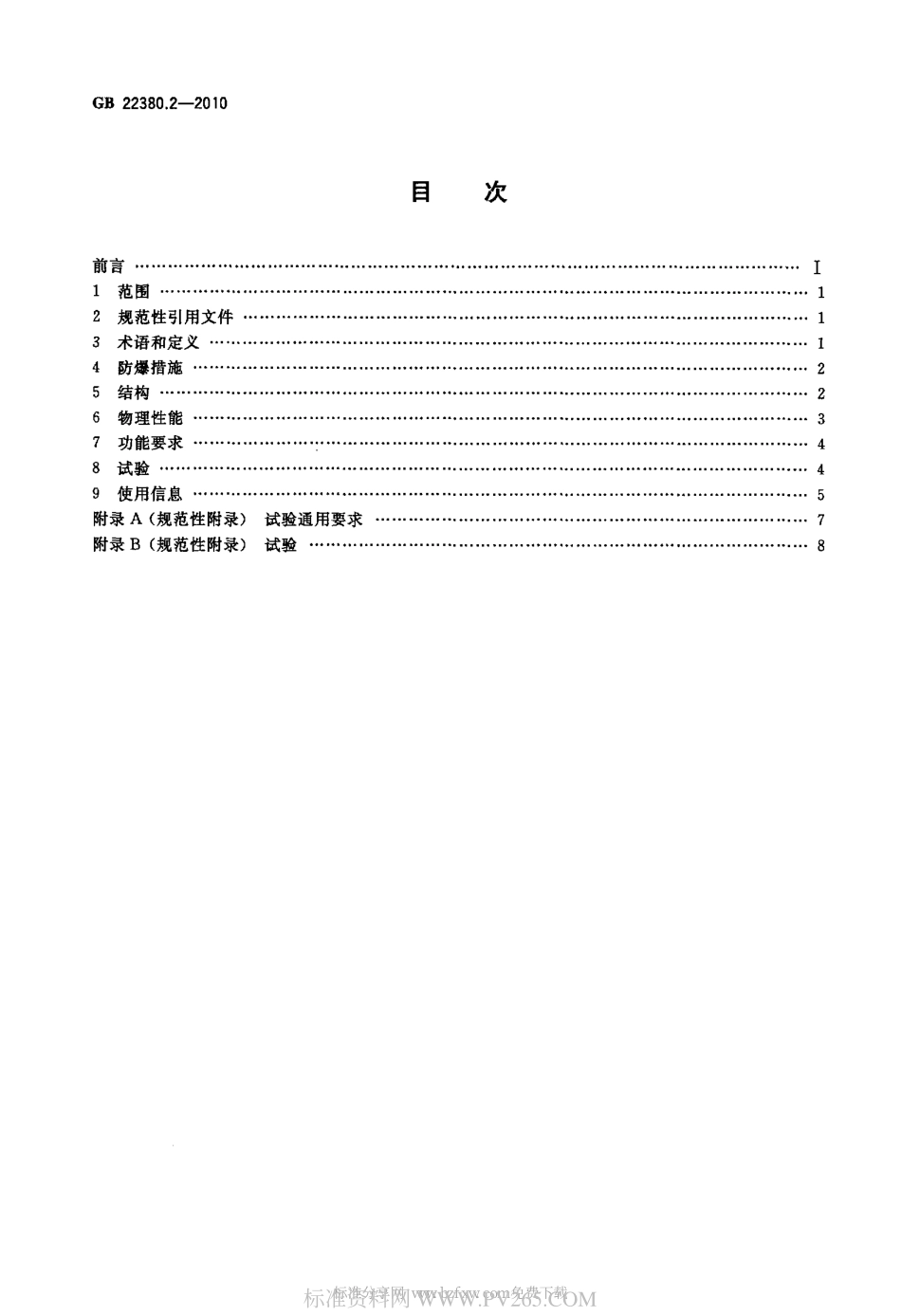

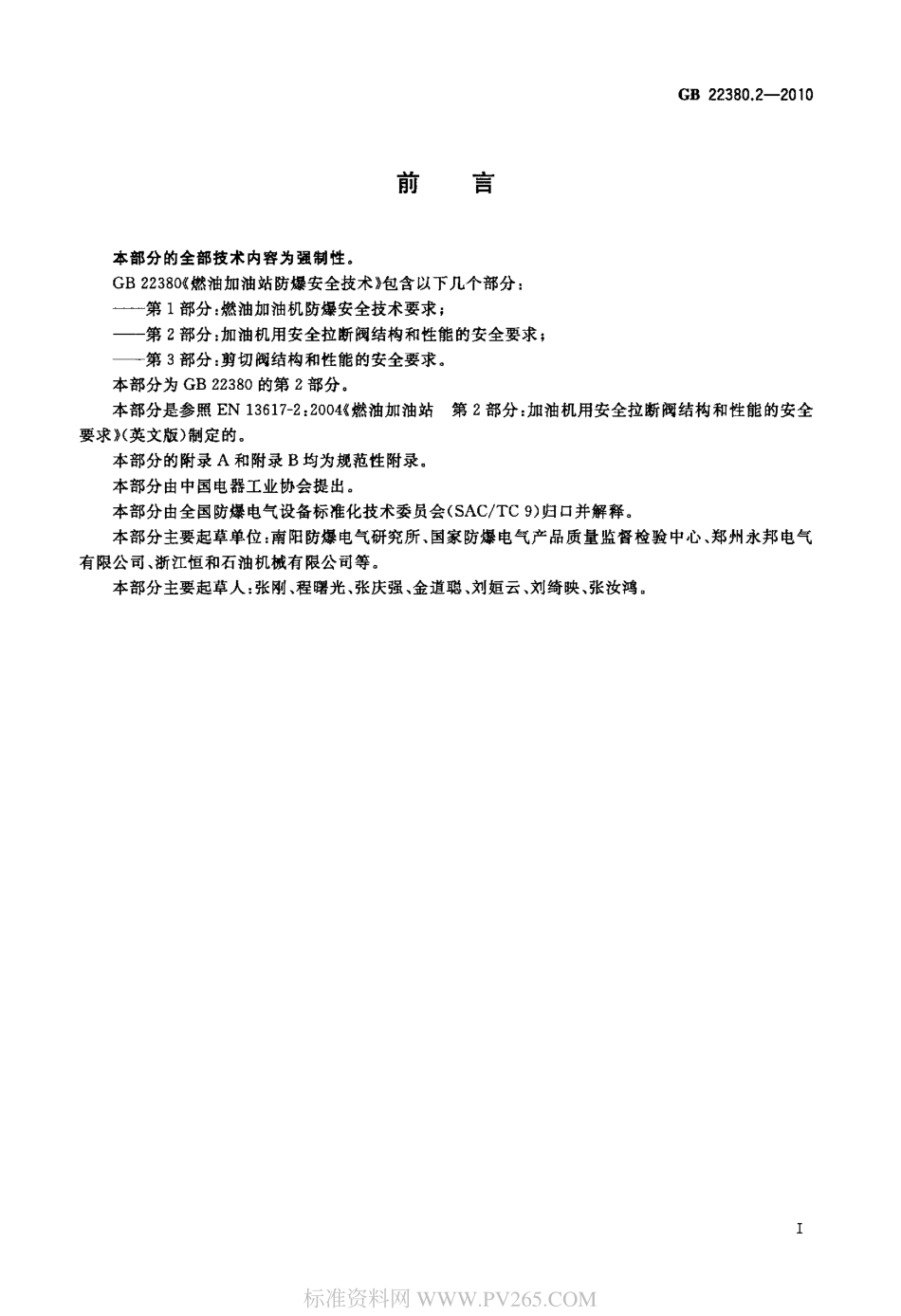

I C S2 9 2 6 0 2 0K3 5囝园中华人民共和国国家标准G B2 2 3 8 0 2 2 010燃油加油站防爆安全技术第2 部分：加油机用安全拉断阀结构和性能的安全要求E x p l O s i o np r o t e c t e ds a I e t yt e c h i q u eo ft h ep e t r o lf i l l i n gs t a t i o n P a r t2：S a f e t yr e q u i r e m e n t sf o rc o n s t r u c t i o na n dp e r f o r m a n c eo fs a f 色b r e a k sf o ru s eo nd i s p e n s e r s2 0 1 0 11 1 0 发布2 0 11 0 9 0 1 实施中华人民共和国国家质量监督检验检疫总局等右中国国家标准化管理委员会厘1 1标准资料网 WWW.PV265.COMG B2 2 3 8 0 2 2 010目次前言1 范围2 规范性引用文件3 术语和定义-4 防爆措施5 结构6 物理性能7 功能要求-8 式验-9 使用信息附录A(规范性附录)试验通用要求-附录B(规范性附录)试验-11122344578标准分享网 w w w.b z f x w.c o m 免费下载标准资料网 WWW.PV265.COMw w w.b z f x w.c o m刖菁G B2 2 3 8 0 2 2 010本部分的全部技术内容为强制性。G B2 2 3 8 0 燃油加油站防爆安全技术包含以下几个部分：第1 部分：燃油加油机防爆安全技术要求；第z 部分：加油机用安全拉断阀结构和性能的安全要求；第3 部分：剪切阀结构和性能的安全要求。本部分为G B2 2 3 8 0 的第2 部分。本部分是参照E N1 3 6 1 7 2：2 0 0 4 燃油加油站第2 部分：加油机用安全拉断阀结构和性能的安全要求(英文版)制定的。本部分的附录A 和附录B 均为规范性附录。本部分由中国电器工业协会提出。本部分由全国防爆电气设备标准化技术委员会(s A c T c9)归口并解释。本部分主要起草单位：南阳防爆电气研究所、国家防爆电气产品质量监督检验中心、郑州永邦电气有限公司、浙江恒和石油机械有限公司等。本部分主要起草人：张刚、程曙光、张庆强、金道聪、刘姬云、刘绮映、张汝鸿。标准资料网 WWW.PV265.COMw w w.b z f x w.c o m燃油加油站防爆安全技术第2 部分：加油机用安全拉断阀结构和性能的安全要求G B2 2 3 8 0 2 2 0101 范围本部分规定了安装在加油站、以不大于2 0 0L m i n 的流量给车辆、船只、轻型飞机或移动式罐体容器添加液体燃料的燃油加油机(以下简称“加油机”)用安全拉断阀结构和性能的安全要求。本部分适用于安装在加油站以不大于2 0 0L m i n 的流量给车辆、船只、轻型飞机或移动式罐体容器添加液体燃料的燃油加油机用安全拉断阀。本部分特别关注安全拉断阀电气、机械和液压性能，以及安全拉断阀内部或外部安装的电气设备。本部分主要涉及加油时液体燃油或其蒸气点燃的危险。本部分也涉及了电的和非电的危险。注：本部分所述的液体燃料不含液化石油气(L P G)。2 规范性引用文件下列文件中的条款通过G B2 2 3 8 0 的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。G B T1 9 3 普通螺纹直径与螺距系列(G B T1 9 32 0 0 3，I s Oz 6 1：1 9 9 8，M O D)G B3 8 3 6 1 2 0 1 0 爆炸性环境第l 部分：设备通用要求(I E c6 0 0 7 9 一o：2 0 0 7。M O D)G B T7 3 0 75 58 非密封管螺纹(G B T7 3 0 72 0 0 1，e q vI s O2 2 8 一l：1 9 9 4)G B T9 1 4 5 普通螺纹中等精度、优选系列的极限尺寸(G B T9 1 4 5 2 0 0 3，I s O9 6 5 2：1 9 8 8，M o D)G B T9 5 7 22 0 0 l 橡胶和塑料软管及软管组合件电阻的测定(i d tI s O8 0 3 1：1 9 9 3)G B1 0 5 4 3飞机地面加油和排油用橡胶软管及软管组合件(G B1 0 5 4 32 0 0 3，I s O1 8 2 5：1 9 9 6，N E Q)G B1 7 9 3 0 车甩汽油G B1 8 3 5 l 车用乙醇汽油G B2 2 3 8 0 1 2 0 0 8 燃油加油站防爆安全技术第1 部分：燃油加油机防爆安全技术要求G B2 5 2 8 5 1 2 0 1 0 爆炸性环境爆炸预防和防护第1 部分；基本原则和方法G B2 5 2 8 6 1 2 0 1 0 爆炸性环境用非电气设备第l 部分：基本方法和要求I s O1 1 9 2 5 3 对火反应试验直接受火的建筑产品的可燃性第3 部分：多个火焰源试验E N1 3 4 8 3：2 0 0 5 燃油计量加油系统内部用于油气回收的软管和软管组件技术要求3 术语和定义G B2 2 3 8 0 1 2 0 0 8 中确立的及下列术语和定义适用于本部分。3 1安全拉断阀s a f eb n a k在规定条件及规定的拉力范围内，通过在油枪和加油机之间隔离，减少燃油泄孺和停止燃油流动的1标准分享网 w w w.b z f x w.c o m 免费下载标准资料网 WWW.PV265.COMw w w.b z f x w.c o mG B2 2 3 8 0 2 2 0 1 0装置。3 21 型安全拉断阀f eb r e a l【t y p e1仅用于液体管道的安全拉断阀。3 32 型安全拉断阀女f eb r e a l【t y p e2用于液体管道包括油气回收管道的安全拉断阀。3 4油枪拉断阀n o 口I eb r 昀k直接安装在油枪口或与油枪成一体的安全拉断阀。3 5软管拉断阔h o s eb r e a k安装在输油软管回路内的安全拉断阁。3 6泵用拉断阀p m pb r 嗡k直接安装在固定液压系统上的安全拉断阎。3 7可重复使用的安全拉断阀r e-u b l e f eb m k一旦使用过可以重新装配的安全拉断阀。3 8不可重复使用的安全拉断阀n r e _ u b I es a f eb r e a l【一旦使用过不能重新装配的安全拉断阀。4 防爆措施4 1应按照G B2 5 2 8 5 1 和G B2 2 3 8 0 1 2 0 0 8 附录B 的要求采取防爆措施。4 2 危险场所用设备、部件和保护系统至少应符合G B3 8 3 6 1 2 0 1 0 和G B2 5 2 8 6 12 0 l o 规定的A 类、T 3 温度组别的要求。5 结构5 1 概述5 1 1 所有用于潜在爆炸性环境内的电气和非电气设备和部件均应按照优良的工艺方案及规定的类设备级别进行设计和制造，避免形成任何点燃源。为了对设备分级，应按G B2 5 2 8 6 12 0 1 0第5 2 的要求对设备进行点燃危险评定。5 1 2 在已知工作条件下，结构中采用的所有材料的化学性能和尺寸应稳定。可能与液态和气态燃料接触的材料应能耐燃料的腐蚀。应通过制造商的声明和符合B 1 B 1 6 规定的试验证明其符合要求。5 1 3 使用轻合金时应符台G B2 5 2 8 6 1 2 0 1 0 第8 章的要求。如果防爆设备的其他特性要求更严格，那么应采用更严格的要求。5 1 4 可能触摸到的外表面应无锋利棱边。5 1 5 如果设置有保护罩，应设计为即使燃料少量出现也能予以通风和发散。这些都不应影响安全拉断阀的功能。5 1 6 对l 型和2 型安全拉断阀，动作时阀的入口端和出口端均应关闭液体管路，油枪拉断阀除外。对于2 型安全拉断阀，两端的油气管路不要求关闭，可以配置一个关闭油气管路的装置。5 1 7 在可重复使用的安全拉断阀上，应设置脱离部件，这样再连接装置不会因冲击分离而损坏。脱2标准资料网 WWW.PV265.COMw w w.b z f x w.c o mG B2 2 3 8 0 2 2 0 1 0开部分的结构应能使脱开冲击力不会损坏再连接装置。5 1 8 再连接可重复利用的装置或者试图再连接不可重复利用的装置时，进行再连接过程中，其结构应使液体不会喷出。5 2 软管拉断阀装有软管的软管拉断阀，应使用符合G B1 0 5 4 3 或E N1 3 4 8 3 规定的软管。5 3 入口螺纹5 3 11 型安全拉断阀连接软管的1 型安全拉断阀螺纹应符合G B T7 3 0 7 和表1 要求的螺纹水平长度。内外螺纹的密封面应进行合适的设计，保证使用时有适当的密封。表11 型安全拉断阀螺纹技术要求内螺纹外螺纹。标称入口规格最大螺纹长度最小螺纹长度3 4”1 2 51 1 01”1 5 51 4 O，”1 5 51 7 5，号”1 5 51 8 0a 从外部到金属内密封面的测量螺纹长度。b 如果软管接头的内螺纹包括内平面密封垫，则仅采用规定的最小长度。使用外平面密封垫时，外螺纹可能比规定值短。5 3 22 型安全拉断阀2 型安全拉断阀的螺纹应符合以下要求：符合G B T1 9 3 和G B T9“5 要求的M 3 4 1 5 的内螺纹或外螺纹；螺纹总深度应不小于1 5 om m。进口端在(6 o o 1)m m 的长度时，直径应控制在(3 5 o 0 0 5)m m 内。6 物理性能安全拉断阀的物理性能应符合表2 规定。表2 安全拉断阀的物理性能性能要求试验方法组装完成后入口螺纹对出口螺纹的电阻所有读数 8 0L 商n)z o oL m i n)，B 1 3对于油枪拉断闼，油枪本身排放液体1 2 0m L再连接试验1液体排放1 2 0m LB 1 4再连接试验2液体排放1 2 0m L1 5全部组装后人口螺纹到出口螺纹所有读数 1 0 5nH 1 6的电阻8 试验试验应按表4 进行。注意：进行气压试验比水压试验潜在危险更大，无论规格大小，试验期间出现的任何事故很可能具有极高的爆炸特性。型式试验是要求评定符合性的试验。应按下列要求抽取4 个安全拉断阀分别进行型式试验。进行型式试验的所有安全拉断阕都应按照B 2 和B 3 进行预处理。从饱和蒸气环境中取出样品后立即进行B 3 要求的预处理机械冲击试验，应在取出后3 0 m i n 之内开始试验。接着进行B 4、B 5、B 7 B 1 6 规定的试验，这些试验应在开始后2h 之内完成，最后进行B 6 规定的压力试验。生产一批产品时，应对生产的首件和末件以及生产过程中至少每隔一百件抽取一个产品进行生产验收试验。对每一台完工的安全拉断阀应进行例行试验。4标准资料网 WWW.PV265.COMw w w.b z f x w.c o m表4 试验G B2 2 3 8 0 2 2 0 1 0性能功能要求型式试验生产验收试验倒行试验物理性能静电性能声明(提供证明)声明(提供证明)声明(提供证明)耐火性能制造商按照表2 声明(提供证明)使用要求预处理机械冲击试验3密封试验1A 2密封试验2R4B 4压力分离试验1凡3压力分离试验2B 5R5压力试验B6轴向分离拉力试验lR7B 7轴向分离拉力试验2R8非轴向分离拉力试验1B 9B 9非轴向分离拉力试验2B 1 0轴向分离拉力试验3B 1 1B 1 1轴向分离拉力试验4R 1 2液体排放试验且1 3B 1 3再连接试验1B 1 4R 1 4再连接试验2B 1 5电阻B 1 6B 1 6B 1 6 a 如果从入口到出口通过拉断阀的螺纹是低阻材料，不要求进行例行试验。9 使用信息9 1 概述使
