GB 12719-1991矿区水文地质工程地质勘探规范.pdf

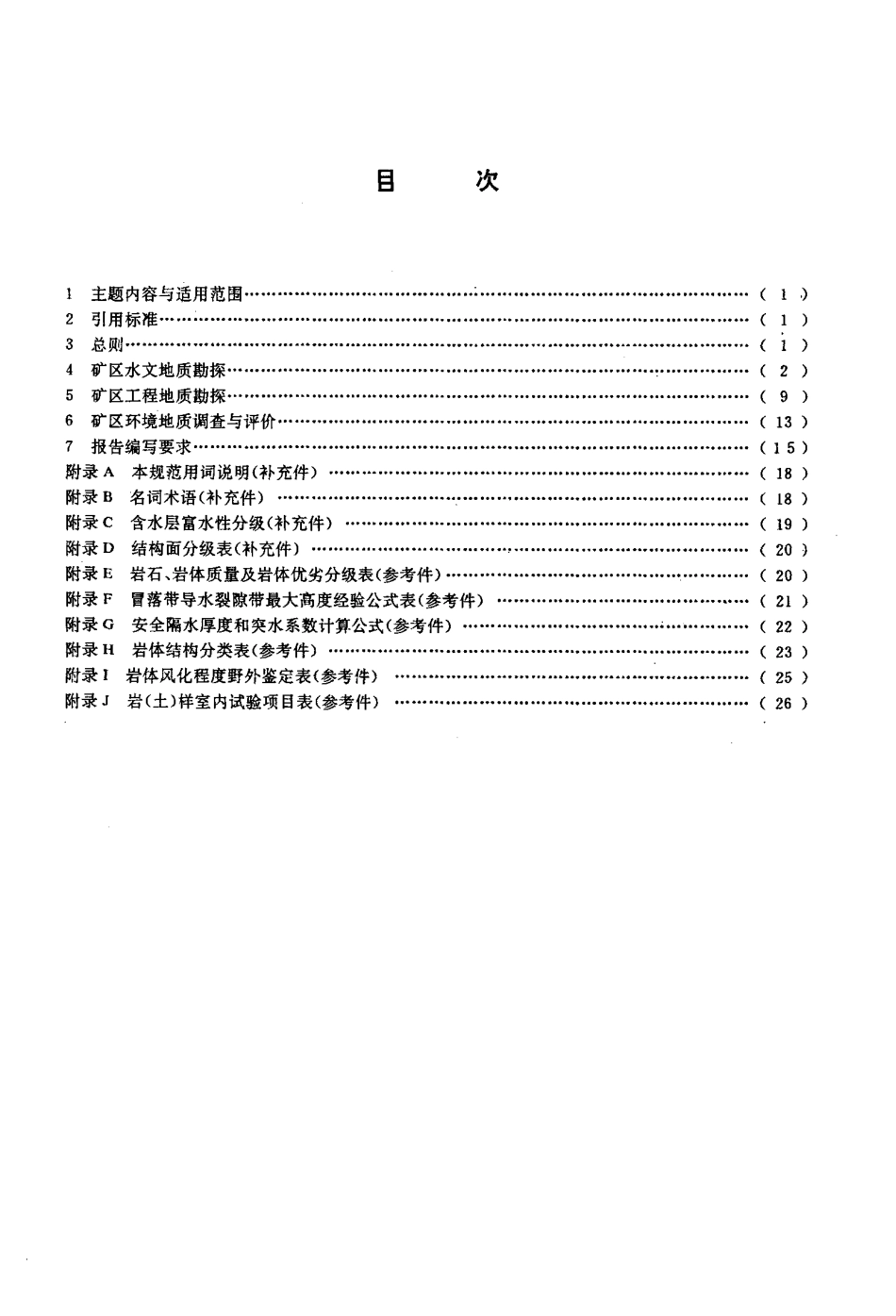

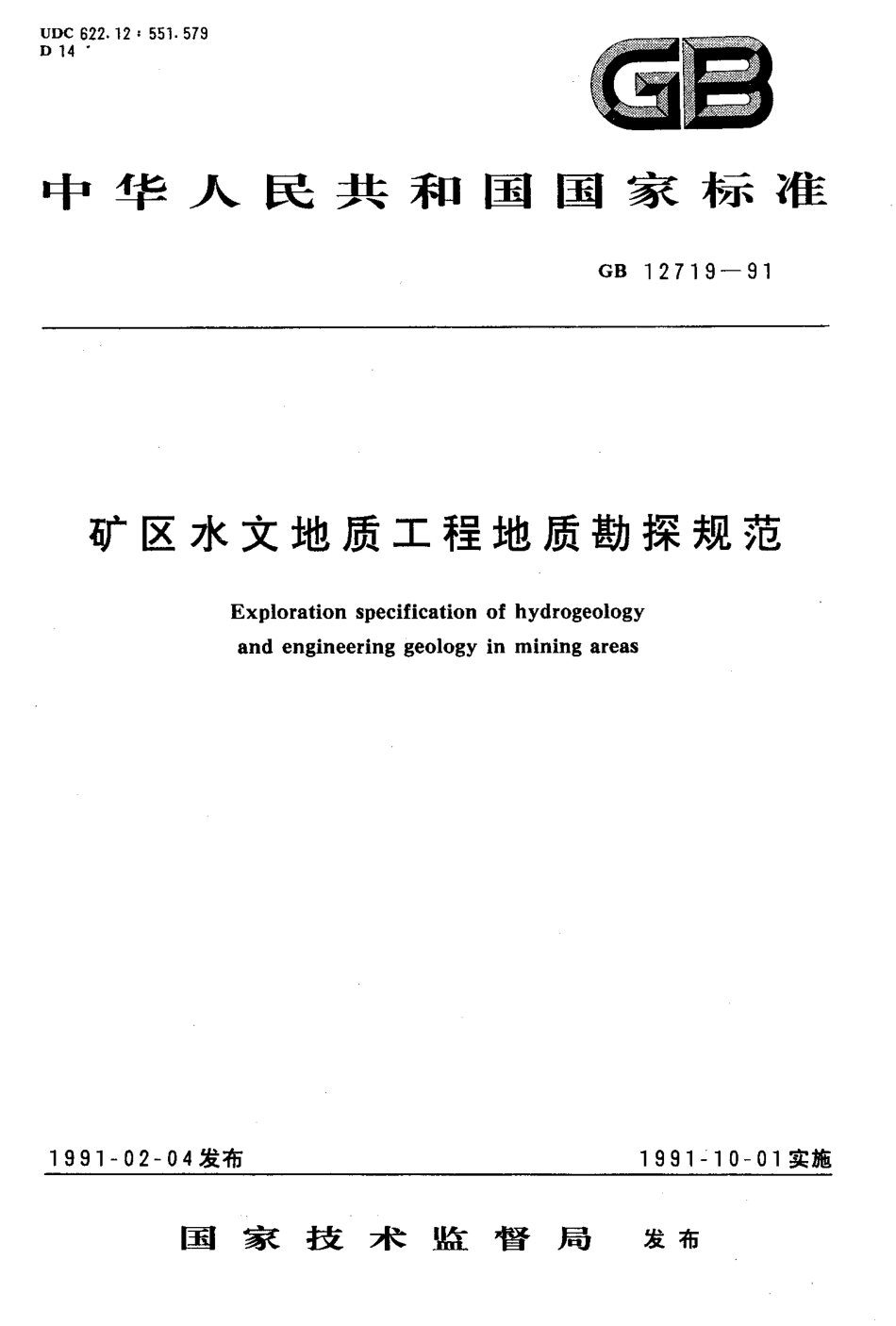

UD C 8 2 2.1 2:5 5 1.5 7 9D 1 4中 华 人民 共 和 国 国 家 标准GB 1 27 1 9 一 91矿 区水 文地 质 工程地 质勘探 规 范E x p l o r a t i o n s p e c i f i c a t i o n o f h y d r o g e o l o g ya n d e n g i n e e r i n g g e o l o g y i n mi n i n g a r e a s1 9 9 1 一 0 2 一 0 4 发布1 9 9 1 一 1 0 一 0 1 实施国家技术监督局发 布目次1主 题内 容 与 适 用 范围 .:.(1)2 引用标准 ”(1)3 总则，甲 ，-，.，“，(1)4 矿区 水文地质勘探.(2)5 矿区 工程地质勘探 ，”，“”，.”(9)6矿区 环 境 地 质 调 查 与 评 价 ，.“.”，.“.(1 3)7 报告编写要求 (1 5)附 录A 本 规 范 用 词 说 明(补 充 件)“.，”(1 8)附 录B 名 词 术 语(补 充 件)，-，.”“.(1 8)附 录C 含 水 层富 水 性 分 级(补 充 件)”“一 ”(1 9)附 录D 结 构 面 分 级 表(补 充 件).5 0 0 m)应在不同 构造部位选择代表性钻孔进行地温测量，确定恒温带深度、温度及地温梯度。6.1.3.6 矿区放射性调查矿区发现有放射性元素，但确认无工业价值时，应对其影响安全生产和环境污染作出评价.在铀矿区应对有水钻孔和地下水露头取样，测试水中放射性元素含量，同位素比值和化学成a.阮分，水文地球化学指标，研究 其在水平与垂向 的分布规律。6.1.4 扩大延深勘探矿区调查内容6.1.4.1 调查由于矿坑排水而引起的区域地下水位下降，井、泉枯竭对当地用水的影响和地下水补给、径流、排泄条件的变化。6.1.4.2 地表水污染调查，包括污染位置及废水、废渣中 排出的主要污染物的浓度、年排放量、排放方式、排放途径和去向、处理和综合利用状况。6.1.4.3 矿坑水污 染调查，着重调查硫化矿床(如黄铁矿、黄铜矿、闪锌矿等)、高硫煤矿床、放射性、汞、砷等矿床中对人体有害有毒元素的矿坑排水及废弃的尾矿和废石堆在降水淋滤作用下对水体的污染。调查矿坑排放的高悬浮物(大于4 0 0 m g/L)和 高矿化水的排放浓度、分布范围以 及对环境的 危害程度。6.1.4.4调 查 犷山 开采 中 引 起的 岩 溶 塌陷、山 体 失 稳、崩 落、地 裂、沉 降 等 对 地 质 环 境 的 破 坏 范 围、破 坏程度.6.1.4.5 收集矿山不同开采中段(水平)的井巷温度，确定其地温梯度。6.1.4.6 调查尾矿 和废石堆放场的稳定 性，根据地形、地貌、水文、气象等因素，分析形成山 洪泥石流的可能性以及复垦还田的情况。6.2 矿区 环境地质评价B-2.1 确定矿区 地质环 境类型:可根据地质环境现状及矿床开采引起的 变化分为 三类:第一类矿区地质环境质量良 好，矿区附近无污染源，地表、地下水水质良好(I.I P I 矿石和废石不易分解出有害组分.注:1)见G B 3 8 3 8.第二类 矿区地质环境质量中等:采 矿可产生局部地表变形，但对地质环境破坏不大;区内无重大的污染源，无热害，地表水、地下水水质较好(不低于.类)，矿坑排水对附近水体有一定污染;矿石和废石化学成分基本稳定，无其他环境地质隐患。第 三类矿区 地质环境质量不良:矿区 水文地质 工程地质条件 复杂，因采矿可带来严重的环境地质问题，如地面塌陷、山 体开裂失稳、井泉干涸，有热害或矿 坑排水以及矿石、废石有害组分的分解易造成对附 近水体的污染，水体水质超过皿 类标准。6.2.2 区 域 稳 定 性 评 价:在 全 国 地 震 烈 度 分 区 的 基 础 上，根据 断 裂的 活 动 性及 工 程 地质 条件，初 步 阐 明区 域稳定性及对工 程建筑物的影响。6.23 矿区水环境质量评价:在 查明矿区地表水、地下水的物理性质、化学成分及其变化、卫生防护条件的 基础上，按G B 3 8 3 8 进行评价。6.2.4 勘 探 矿 区 环 境 地 质 评 价:指 出 可 能 影 响 矿 区 安 全 的 滑 坡、崩 塌、山 洪 泥 石 流 等 物 理 地 质 现 象 的 危害，河流洪水危害及放射性和其它有害物质的分布及其对人身安全的影响。岩溶充 水矿床应预测开采条件下可能出现的泥砂溃塌及疏干排水产生岩溶塌陷的程度、分布范围及地表水渗漏、倒灌等环境地质问题，并提出防治建议.6.2.5 扩大延 深勘探矿区环境地质评价:当开 采矿区已产生 环境地质间题，如水体污染、塌陷、滑坡、地面开裂、泥石流、山体失稳等，应在查明其形成条件的基础上，对现状进行评价，预测其发展趋势，提出防治意见。GB 1 271 9一 91报 告编写要求7.1 一般要求 矿区 水文地质工程地质 勘探报告一般应作为矿产地质勘探报告的一章，当矿区水文地质工程地质内容多，或进行了专门性勘探时，可根据具体情况单独编写，与矿产地质报告同时提交。了.2 文字报告编写要求7.2.1 基本要求:报告内容齐全，重点突出，论证的依据充分，数据可靠，文字通顺，用词准确，结论明确，文图表应协调一致，互为补充，使报告成为一个有机整体。7.2.2 编写内 容7.2.2.1 工作概况 简述矿区 水文地质、工程地质勘探和环境地质调查评价的目 的任务，工作时间，完成的工作量和采用的工作 方法，对各项工程的质量进行评价以及其他必须说明问 题。7.2-2.2 水文地质 区域水文地质 简述区域地形、地貌、水文、气象特征;含(隔)水层的岩性、厚度、产状与分布;含水层的富水性及地下水的补给、径流、排泄条件。b.矿区水文地质 应阐明如下间题:矿区 在水 文地质单元的位置，最低侵蚀基准 面标高和矿坑水自 然排泄面标高，首采地段或第一期开拓水平和储量 计算底界的标高;矿区的 水文地质 边界。含水层的岩性、厚度、产状、分布、埋藏条件、单位涌水量、渗透系数或导水系数、给水度或弹性释水系数，裂隙、岩溶发育程度、分布规律、控制裂隙 及岩溶发育的因素;地下水的水位(水压)、水 温、水质以及补给、径流、排泄条件;隔水层的岩性、分布、产状、稳定性及隔水性;确定矿床充水主要含水层的依据及其与矿层之间的关系。主 要构造破碎带对矿床充水的影响:构造破碎带的位置、性质、规模、产状、埋藏条件及其在平面和剖面上的形态特征，充填物的成分、胶结程度、溶蚀和风化特征，导水性、富水性及其变化规律，与其他构造破碎带的组合关系以及沟通各含水层和地表水的情况。地表水对矿床充水的影响:地表水的汇水范围，河水的流量、水位及其变化，历年最高洪水位的标高、洪峰流量及淹没的最大范围，地表水与地下水的水力联系情况及其对矿床开采的影响.对船采砂矿床，还应阐明河流枯、平、丰水期的河床宽度、深度、流速及河水位标高，采矿船过河地段的最小、一般和最大流速。老窿水和生产井对矿床充水的影响:矿区内生产井的位置，开采的最大深度和最低标高，开采面积、产量、排水量和充水来源，历年来发生突水事故的次数、突水量和原因;老窿的分布范围、坑口标高、开采的最大深度及最低标高、积水情况及对矿床开采的影响.c.矿坑涌水量预测 论证并确定矿区水文地质边界，建立水文地质模型、数学模型并论证其合理性，阐明各计算参数的来源，井论证其可靠性和代表性;对各种计算方法计算的结果进行分析对比，推荐可供矿山建设设计利用的矿坑涌水量，并分析涌水量可能偏大、偏小的原因。d.矿区 水资 源综合 利用评价 对矿坑水的供排结合及矿区作为供水水源的地下水、地表水、矿泉水和地下热水的水质、水量及其利用条件进行初步评价，如矿区内无可作供水的水源，则应指出供水方向.7.么么3 矿区工程地质 a.矿区 工程地质 特征 i sGs 12 719 一 91 矿区各工程地质岩组的分布、岩性、厚度和物理力 学性质.着重阐明 较弱层的分布、岩性、厚度、水 理和物理力学性质及其对矿床开采的影响。矿区 所在地的构造部位，主 要构造线方向，划分各级结构面并阐述各级结构面的特征、分布、产状、规模、充填情况、组合关系及优势结构面对矿床开采的影响。岩体风化带性质，结构类型和发育深度。蚀变带的性质、结构类型和分布范围。b.工程地质评价 露天边坡的稳定性评价:根据构成边坡岩体的岩性、物理力学性质和结构面发育程度、组合关系，确定边坡类型;阐明软弱夹层的分布、产状、岩性、厚度、水理性质、物理力学性质及其对边坡稳定性的影响，着重说明 首期开采地段中 的长久性边坡 地段的边坡特征;提出建议最终边坡角，对各边坡的稳定性做出 评价，并对评价方法的合理性进行论证:根据边坡和结构面的组合关系，预测可能出现滑动变形的地段，当有不稳定滑动块体存在时，根据需要进行边坡稳定性计算，并提出建议的最终边坡角。井老围 岩稳固 性评价:根据矿体及井巷围岩的工程地质特征，评述岩(矿)体的质量，对其稳固性做出评价，指出不稳定的因素，可能产生的工程地质问 题及其部位，提出工程措施的建议。7.2-2.4 矿区环境地质 a.评述矿区及其附近地区的地震历史，历年来地震的次数、位置及烈度，指出历史上出现的最高烈 度，对区域稳定性作出评价.b.预测矿坑水和 其他污染源对地下水、地表水的水质可能污染的情况，提出保护地下水、地表水的建 议;论述产生地表变形(地裂、塌陷、露采坑、废石堆)对地质环 境的影响，矿山 环保和复垦情况。评述地下水、地表水的环境质量，确定水环境质量等级。预测因 矿山长期排水所产生的地下水位下降的深度、疏干 漏斗的扩展范围及邻海矿区引 起海水倒灌的情况，评述对当地居民生活用水，工农业用水的影响程度和影响范围.预测疏干排水后 可能引 起的地面塌陷、沉降、开裂的范围和深度，对位于旅游风景点、著名 热矿水点附近的矿区 还应评述对其影响程 度，对位于高山、陡崖、深谷的矿区，应预测矿床开采可能引 起的山体开裂、危岩崩落、滑坡复活的范围和影响程度，提出防治地质灾害的建议。d.对矿体(层)埋藏深度大于5 0 0 m的矿区，应阐明 矿区内不同深度和各构造部位的地温变化和地温梯度，指出高温区的分布范围，并分析其产生的原因。了.2.2.5 结论 论述矿区 水文地质 工程地质和地 质环境的 类型，勘探成果能否满足 规范的 要求，能否作为矿山建设的依据;简述矿区主要水文地质工程地质环境地质间题的结论;指出勘探工作中存在的主要问题和开采过程中可能出现的问题，提出下步工作的意见及防治的建设.7.3 附图和附表7.3.1 附图和附表应完整、系 统、数据准确、清晰美观和实用。了.3.2 附图7.3.2.1 基本图件 区 域水文地质图(含水文地质剖面图 及柱状图);矿区水文地质图(含柱状图)及水文地质剖面图;矿区工程地质图(含柱状图)及工程地质剖面图;井巷水文地质工程地质图;钻孔抽水试验综合成果图;矿床主要充 水含水层地下水等水位(水压)线图;地下水、地表水、矿坑水动态与降水量关系曲线图;矿坑涌水量计算图(附剖面图);钻孔工程地质综合 柱状图(或典型钻孔工程地质编录柱状图);1 6GB 1 27 19 一 91 代表性照片。7.3.2.2 根据实际需要编制的图件 直接顶板(或直接底板)隔水层厚度等值线图;底板含水层地下水等压线图;地貌和第四系地质图;中段岩体稳固性预测图;露天采矿场边坡稳定性预测图;岩石强风化带厚度等值线图;地热异常区等温线图;矿区地质环境现状评价及发展趋势预测图;岩溶发育程度图。7.3.3 附表 钻孔静水位一览 表;钻孔(井)抽水试验成果汇总表;钻孔简易水文地质工程地质综合编录一览表;地下水、地表水、矿坑水动态观测成果表;气象要素统汁表;风化带、构造破碎带及含水层厚度统计表;矿坑涌水量计算表;井(泉)、生产矿井和老窿调查资料综 合表;水质分析成果表;岩(土)样试验成果汇总表;工程地质动态 观测资料汇总表;矿区环境地质调查资料汇总表。7.3.4 上述文字报告的编写内容和附图、附表适用于大中型矿床水文地质
