GB 13014-2013 钢筋混凝土用余热处理钢筋.pdf

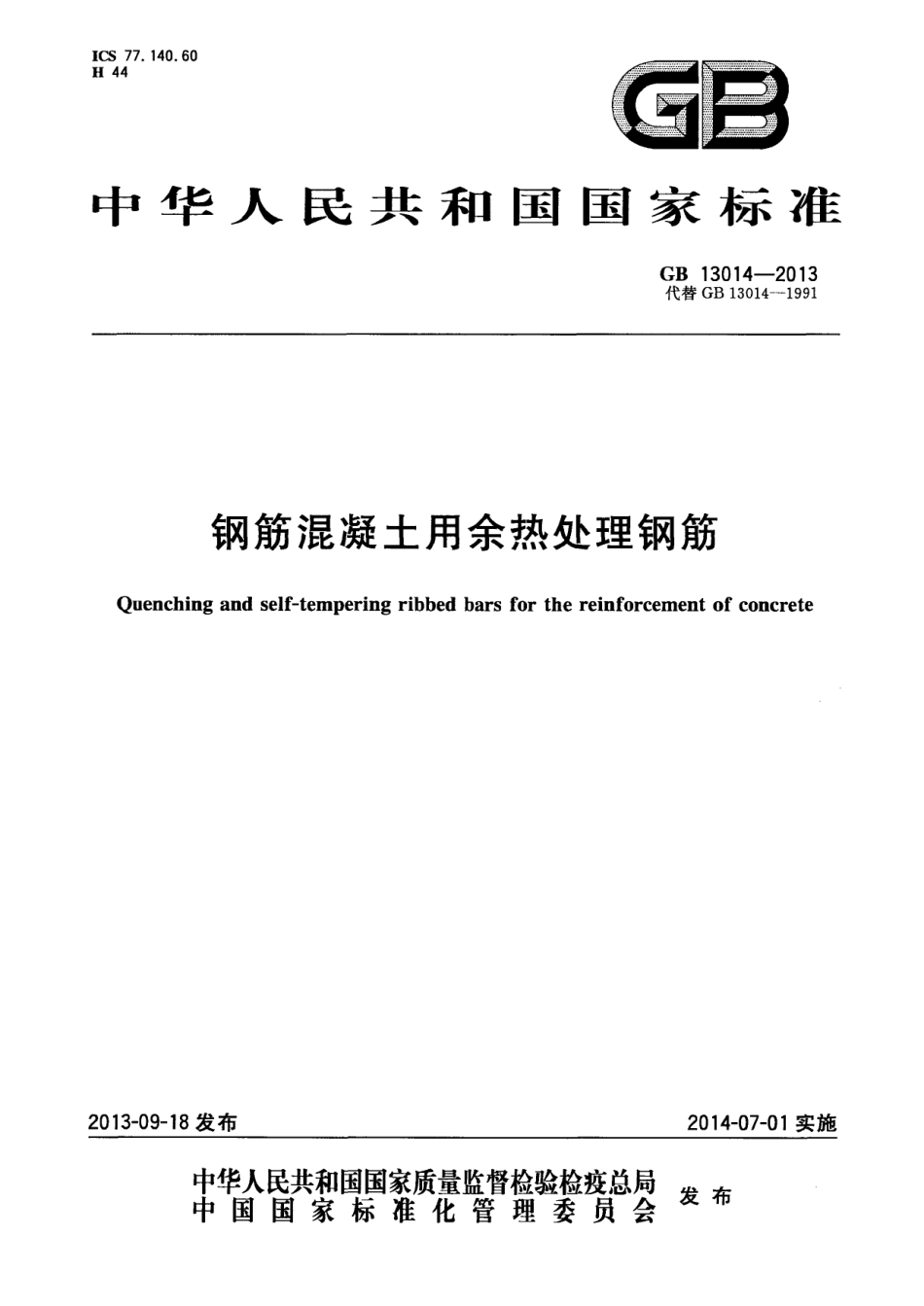

ICS 77.140.60 H 44中 华 人 民 共 和 国 国 家 标 准GB 130142013代替 G B 1 3 0 1 4 1 9 9 1钢筋混凝土用余热处理钢筋Quenching and self-tempering ribbed bars for the reinforcement of concrete2013-09-18 发布 2014-07-01 实施中华人民共和国国家质量监督检验检疫总局#&中 国 国 家 标 准 化 管 理 委 员 会G B 1 3 0 1 4 2 0 1 3l u W.1 范 围.2 规范性引用文件.3 术语和定义.4 分类、牌号.5 订货内容.6尺寸、外形、重量及允许偏差7 技术要求.8 检验项目和试验方法.9 检验规则.10包装、标志和质量证明书附录A(资料性附录）余热处理钢筋的特征G B 1 3 0 1 4 2 0 1 3M.1 刖 S本标准的6.4.1、7.3.5,7.4.2、7.5、表3的尺寸a、6、附录A为推荐性，其余为强制性。本标准按照GB/T 1.1 2 0 0 9 给出的规则起草。本标准部分代替G B 1 3 0 1 4 1 9 9 1 钢筋混凝土用余热处理钢筋。本标准与G B 1 3 0 1 4 1 9 9 1 相比，除编辑性修改外主要技术变化如下：修改和增加了余热处理钢筋牌号，由 KL 4 0 0 更改为R R B 4 0 0 钢筋，增加了 R R B 5 0 0 牌号;将钢 筋用途分为可焊和非可焊；修改了余热处理钢筋定义；增加了第5章订货内容；-增加了规格5 0 mm钢筋；增加了 7.4.2 反向弯曲性能、7.5 疲劳性能、7.6 连接性能三项技术要求；-修改了公称直径8 mm1 2 mm钢筋的重量偏差；修改了“带肋钢筋的表面形状及尺寸允许偏差”、“表面质量”、“组批规则”、“包装、标志和质量 证明书”等条款；增加了 8.3.5 人工时效工艺条件；根据使用要求增加了对R R B 4 0 0、R R B 5 0 0 的化学成分、力学性能和工艺性能的规定；增加了附录A“余热处理钢筋的特征”。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(S A C/T C 1 8 3)归口。本标准起草单位：中冶集团建筑研究总院、冶金工业信息标准研究院、江苏沙钢集团有限公司、马鞍 山钢铁股份有限公司、福建省三钢(集团)有限责任公司、建科机械(天津)股份有限公司、天津市天铁轧 二制钢有限公司。本标准主要起草人：朱建国、冯超、陈洁、黄正玉、刘宝石、方拓野、侯捷、张新、胡真明、史国明、李晓波、完卫国、刘建丰、于志亮、郭继飞、刘涛。本标准所代替标准的历次版本发布情况为：G B 1 3 0 1 4 1 9 9 1。欢迎加入QQ群1023811398，免费获取更多建筑资料G B 1 3 0 1 4 2 0 1 3钢筋混凝土用余热处理钢筋1范围本标准规定了钢筋混凝土用余热处理钢筋的代号、尺寸、外形、重量、技术要求、试验方法、检验规 则、包装、标志和质量证明书等。本标准适用于钢筋混凝土用表面淬火并自回火处理的钢筋。本标准不适用于由成品钢材和废旧钢材再次轧制成的钢筋。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本 文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 222钢的成品化学成分允许偏差GB/T 223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T 2 2 3.11钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T 2 2 3.12钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量GB/T 2 2 3.14钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量GB/T 2 2 3.17钢铁及合金化学分析方法二安替比林甲烷光度法测定钛量GB/T 2 2 3.19钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量GB/T 2 2 3.23钢铁及合金镍含量的测定丁二酮肟分光光度法GB/T 2 2 3.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法GB/T 2 2 3.37钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量GB/T 2 2 3.40钢 铁 及 合 金 铌 含 量 的 测 定 氯 磺 酚 S分光光度法GB/T 2 2 3.59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法GB/T 2 2 3.6 3钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量GB/T 2 2 3.6 8钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T 2 2 3.6 9钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T 2 28.1金 属 材 料 拉 伸 试 验 第 1 部分:室温试验方法GB/T 232金属材料弯曲试验方法G B 1 4 9 9.2 2 0 0 7 钢 筋 混 凝 土 用 钢 第 2 部分:热轧带肋钢筋GB/T2 1 0 1 型钢验收、包装、标志及质量证明书的一般规定GB/T 4 3 3 6 碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法）GB/T 4 3 4 0.1 金 属 材 料 维 氏 硬 度 试 验 第 1 部分:试验方法GB/T 1 7 5 0 5 钢及钢产品交货一般技术要求GB/T 2 0 0 66钢和铁化学成分测定用试样的取样和制样方法GB/T 2 8 9 0 0 钢筋混凝土用钢材试验方法Y B/T 081冶金技术标准的数值修约与检测数值的判定欢迎加入QQ群1023811398，免费获取更多建筑资料G B 1 3 0 1 4 2 0 1 3YB/T 5 1 2 6 钢筋混凝土用钢筋弯曲和反向弯曲试验方法 3 术语和定义G B 1 4 9 9.2 界定的以及下列术语和定义适用于本文件。3.1钢筋混凝土用余热处理钢筋 quenching and self-tempering ribbed steel bars for the reinforcement of concrete热乳后利用热处理原理进行表面控制冷却，并利用芯部余热自身完成回火处理所得的成品钢筋。其基圆上形成环状的淬火自回火组织。4 分类、牌号4.1 钢筋混凝土用佘热处理钢筋按屈服强度特征值分为4 0 0 级、5 0 0 级，按用途分为可焊和非可焊a 4.2钢筋牌号的构成及其含义见表1。注：4.1中的可焊指的是焊接规程中规定的闪光对焊和电弧焊等工艺。表1类别牌号牌号构成英文字母含义余热处理钢筋R R B 4 0 0R R B 5 0 0由R R B+规定的屈服强度 特征值构成RRB 余热处理筋的英文缩写，W焊接的英文缩写R R B 4 0 0 W由R R B+规定的屈服强度 特征值构成+可焊5订货内容按本标准订货的合同至少应包括下列内容：a)本标准编号；b)产品名称；c)钢筋牌号；d)钢筋公称直径、长度(或盘径)及重量(或数量、或盘重）；e)特殊要求。6尺寸、外形、重量及允许偏差6.1公称直径范围及推荐直径钢筋的公称直径范围为8 mm5 0 mm，R R B 4 0 0、R R B 5 0 0 钢筋推荐的公称直径为8 mm、1 0 mm、1 2 mm,1 6 mm、2 0 mm、2 5 mm、3 2 mm、4 0 mm,5 0 mm,R R B 4 0 0 W 钢筋推荐直径为 8 mm、1 0 mm、1 2 mm、1 6 mm、2 0 mm,2 5 mm、3 2 mm,4 0 mm。2欢迎加入QQ群1023811398，免费获取更多建筑资料G B 1 3 0 1 4 2 0 1 36.2公称横截面面积与理论重量钢筋的公称横截面面积与理论重量列于表2。表 2公称直径/mm公称横截面面积/mm2理论重量/(k g/m)85 0.2 70.3 9 51 07 8.5 40.61 71 21 1 3.10.8 8 81 41 5 3.91.2 11 62 0 1.11.5 81 82 5 4.52.0 02 03 1 4.22.4 72 23 8 0.12.9 82 54 9 0.93.8 52 861 5.84.8 33 28 0 4.26.3 13 61 0 1 87.9 94 01 2 5 79.8 75 01 9 641 5.4 2注：理论重量按密度7.8 5 g/c m3计算B6.3带肋钢筋的表面形状及尺寸允许偏差6.3.1 带肋钢筋横肋设计原则应符合下列规定：a)横肋与钢筋轴线的夹角；9 不应小于4 5，当该夹角不大于7 0 时，钢筋相对两面上横肋的方向应 相反。b)横肋公称间距不得大于钢筋公称直径的0.7 倍。c)横肋侧面与钢筋表面的夹角a不得小于4 5 d)钢筋相对两面上横肋末端之间的间隙(包括纵肋宽度)总和不应大于钢筋公称周长的e)当钢筋公称直径不大于1 2 mm时，相对肋面积不应小于0.0 5 5;公称直径为1 4 mm和 1 6 mm 时，相对肋面积不应小于0.0 60;公称直径大于1 6 mm时，相对肋面积不应小于0.0 65。相对 肋面积的计算可参考G B 1 4 9 9.2 2 0 0 7 中附录C。6.3.2带肋钢筋通常带有纵肋，也可不带纵肋。6.3.3带有纵肋的月牙肋钢筋，其外形如图1 所示，尺寸及允许偏差应符合表3的规定。重量偏差符 合表4 规定时，钢筋内径偏差不做交货条件。6.3.4不带纵肋的月牙肋钢筋，其内径尺寸可按表3的规定作适当调整，但重量允许偏差仍应符合表 4的规定。欢迎加入QQ群1023811398，免费获取更多建筑资料G B 1 3 0 1 4 2 0 1 3UULJUL.说明：d,钢筋内径；横肋斜角；h-横肋髙度；P 横肋与轴线夹角；hi-纵肋高度；Q 纵肋斜角；a-纵肋顶宽；I-横肋间距；b-横肋顶宽。图 1 月牙肋钢筋（带纵肋）表面及截面形状4欢迎加入QQ群1023811398，免费获取更多建筑资料G B 1 3 0 1 4 2 0 1 3表 3 单位为毫米公称直径内径A横肋髙A纵肋高h(不大于）横肋 顶宽b纵肋 顶宽a间距Z横肋末端最大 间隙(公称周长 的1 0%弦长）公称尺寸 允许偏差 公称尺寸 允许偏差公称尺寸 允许偏差87.7士 0.40.8+0.4-0.31.10.51.55.5土 0.52.51 09.61.0士 0.41.30.61.57.03 _ 11 21 1.51.2+0.4-0.51,60.71.58.03.71 41 3.41.41.80.81.89.04.31 61 5.41.51.90.91.81 0.05.01 81 7.31.6士 0.52.01.02.01 0.05.62 01 9.3士 0,51.72.11.22.01 0.0士 0.86.22 22 1.31.9士 0.62.41.32.51 0.56.82 52 4.22.12.61.52.51 2.57.72 82 7.2土 0.62.22.71.73.01 2.5士 1.08.63 23 1.02.4+0.8-0.73.01.93.01 4.09.93 63 5.02.6+1.0 -0.83.22.13.51 5.01 1.14 03 8.7士 0.72.9士 1.13.52.23.51 5.01 2.45 04 8.5士 0.83.2士 1.23.82.54.01 6.01 5.5注1:纵肋斜角0为0 3 0,注2:尺寸a、6为参考数据。6.4长度及允许偏差6.4.长度6.4.1.1 钢筋通常按定尺长度交货，具体交货长度应在合同中注明。6.4.1.2钢筋可以盘卷交货，每盘应是一条钢筋，允许每批有5%的盘数（不足两盘时可有两盘）由两 条钢筋组成。其盘重及盘径由供需双方协商确定。6.4.2长度允许偏差钢筋按定尺交货时的长度允许偏差为0+5 0 mm。6.5弯曲度和端部直条钢筋的弯曲度应不影响正常使用，总弯曲度不大于钢筋总长度的0.4%。钢筋端部应剪切正直，局部变形应不影响使用。5欢迎加入QQ群10238
