GB
21976.2-2012
建筑火灾逃生避难器材
第2部分:逃生缓降器
21976.2
2012
建筑
火灾
逃生
避难
器材
部分
缓降器

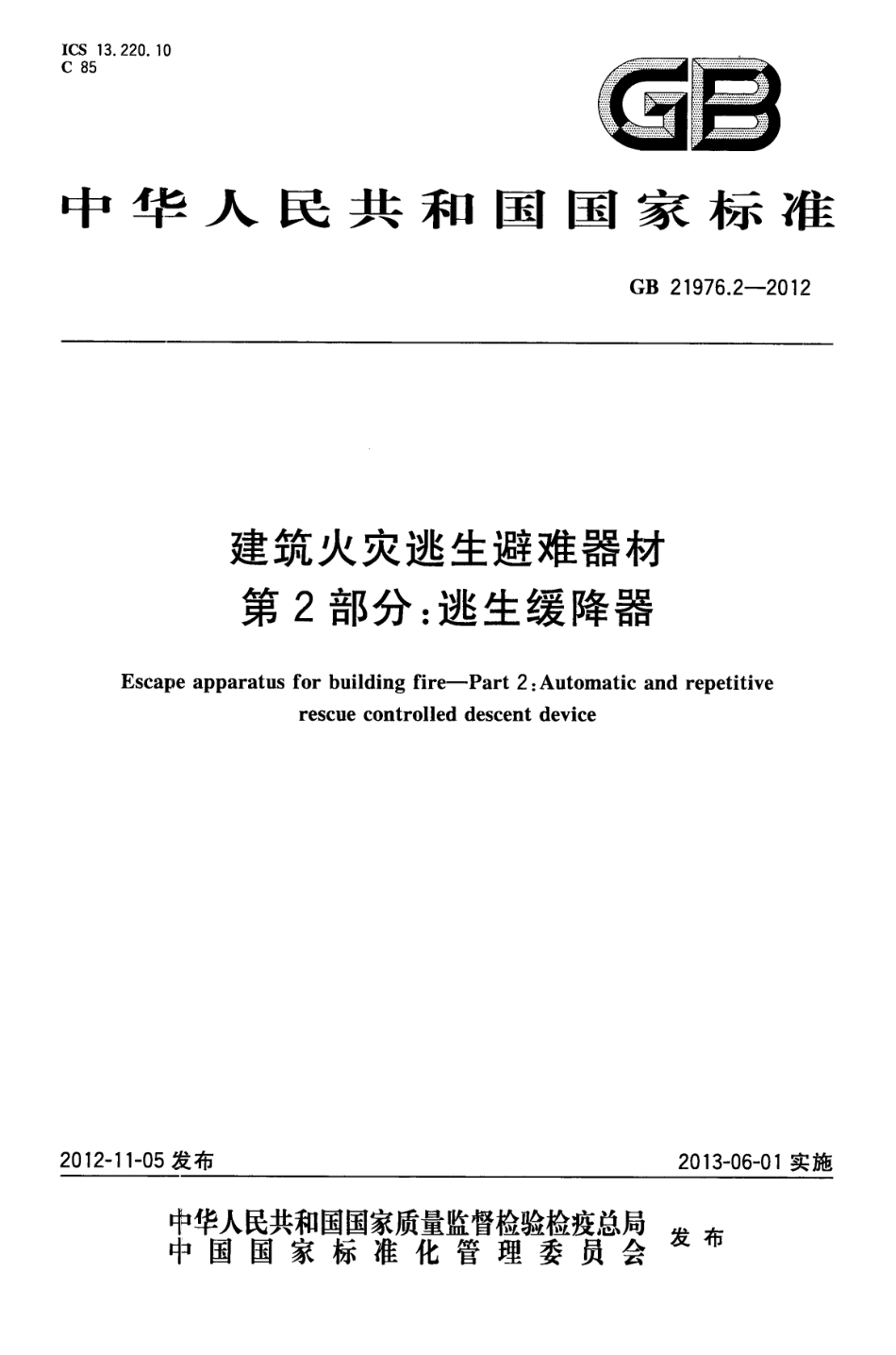

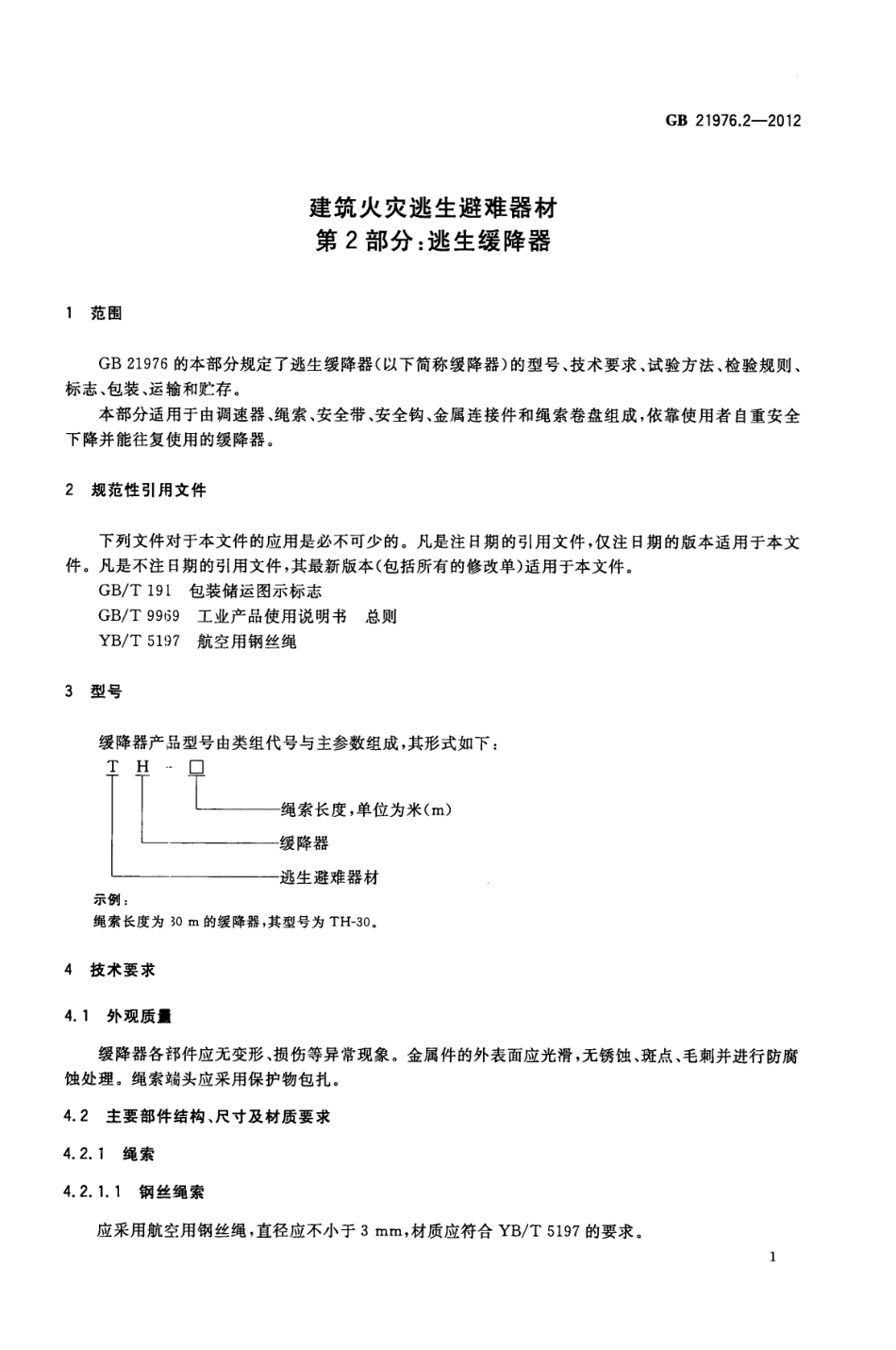

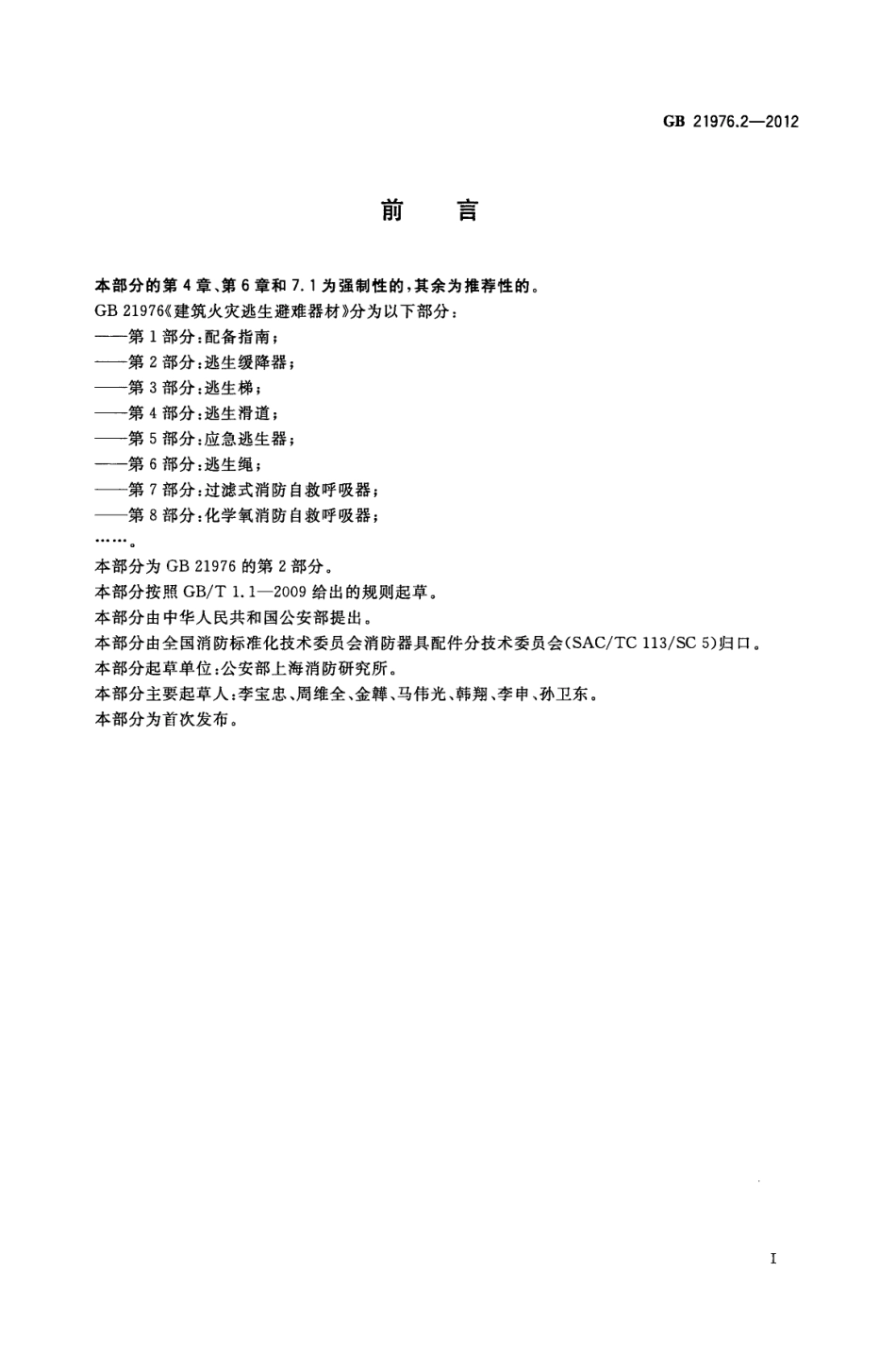

ICS13.220.10C85B中华人民共和国国家标准GB21976.2一2012建筑火灾逃生避难器材第2部分:逃生缓降器Escape apparatus for building fire-Part 2:Automatic and repetitiverescue controlled descent device2012-11-05发布2013-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB21976.2-2012前言本部分的第4章、第6章和7.1为强制性的,其余为推荐性的。GB21976建筑火灾逃生避难器材分为以下部分:一一第1部分:配备指南;第2部分:逃生缓降器;第3部分:逃生梯;第4部分:逃生滑道;第5部分:应急逃生器;一第6部分:逃生绳;第7部分:过滤式消防自救呼吸器;第8部分:化学氧消防自救呼吸器;。本部分为GB21976的第2部分。本部分按照GB/T1.1-2009给出的规则起草。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会消防器具配件分技术委员会(SAC/TC113/SC5)归口。本部分起草单位:公安部上海消防研究所。本部分主要起草人:李宝忠、周维全、金韡、马伟光、韩翔、李申、孙卫东。本部分为首次发布。IGB 21976.2-2012建筑火灾逃生避难器材第2部分:逃生缓降器1范围GB21976的本部分规定了逃生缓降器(以下简称缓降器)的型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本部分适用于由调速器、绳索、安全带、安全钩、金属连接件和绳索卷盘组成,依靠使用者自重安全下降并能往复使用的缓降器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志GB/T9969工业产品使用说明书总则YB/T5197航空用钢丝绳3型号缓降器产品型号由类组代号与主参数组成,其形式如下:绳索长度,单位为米(m)缓降器逃生避难器材示例:绳索长度为30m的缓降器,其型号为TH-30。4技术要求4.1外观质量缓降器各部件应无变形、损伤等异常现象。金属件的外表面应光滑,无锈蚀、斑点、毛刺并进行防腐蚀处理。绳索端头应采用保护物包扎。4.2主要部件结构、尺寸及材质要求4.2.1绳索4.2.1.1钢丝绳索应采用航空用钢丝绳,直径应不小于3mm,材质应符合YB/T5197的要求。1GB21976.2-20124.2.1.2有芯绳索绳芯应采用航空用钢丝绳,直径应不小于3mm,材质应符合YB/T5197的要求。外层材质应为棉纱或合成纤维材料。全绳应结构一致,编织紧密,粗细均匀并无扭曲现象。4.2.2安全带安全带材质应为棉纱或合成纤维材料。带宽40mm80mm,带厚1mm3mm,带长1000mm1800mm,并带有能按使用者胸围大小调整长度的扣环。4.2.3安全钩安全钩应由金属材料制成并设有防止误开启的保险装置,保险装置应锁止可靠。4.2.4绳索卷盘绳索卷盘应由橡胶、塑料等非金属材料制成,且无尖锐的棱角和凸起。4.3强度4.3.1整机强度缓降器经整机强度试验后,绳索、调速器等受力部件均应无明显变形、破损、脱卸等异常现象。4.3.2安全带及金属连接件强度安全带及金属连接件经强度试验后,安全带的织带、扣环及金属连接件均不得发生破断现象。4.3.3安全钩强度安全钩经强度试验后,安全钩钩体及其保险装置不得发生明显变形、断裂、脱落等异常现象。4.3.4绳索强度绳索经强度试验后,不得发生明显变形、断裂现象,有芯绳索不得发生外层与绳芯脱离现象。4.4下降速度4.4.1不同负荷的下降速度在表1规定的最小负荷、标准负荷和最大负荷状态下,缓降器的下降速度应为0.16m/s1.5m/s。4.4.2重复下降速度在标准负荷状态下,缓降器每次下降速度相对于20次重复下降速度平均值的偏差不应大于士20%,4.4.3绳索浸泡后的下降速度缓降器绳索经清水浸泡后进行标准负荷下降速度试验,其下降速度应为0.16m/s1.5m/s。2GB21976.2-2012表1单位为牛顿负荷种类负荷数值最小负荷3435标准负荷6875最大负荷98154.4.4经低温处理后的下降速度缓降器经低温处理后进行标准负荷下降速度试验,其下降速度应为0.16m/s1.5m/s。4.4.5经高温处理后的下降速度缓降器经高温处理后进行标准负荷下降速度试验,其下降速度应为0.16m/s1.5m/s。4.5抗跌落性能缓降器经跌落试验后,调速器、安全钩、安全带、绳索及绳索卷盘等部件应无断裂、破损等异常现象。然后进行标准负荷下降速度试验,其下降速度应为0.16m/s1.5m/s。4.6抗冲击性能缓降器经冲击试验后,调速器、安全钩、安全带、绳索等部件应无明显变形、破损等异常现象。然后进行标准负荷下降速度试验,其下降速度应为0.16m/s1.5m/s。4.7可靠性缓降器经可靠性试验后进行最小负荷、标准负荷、最大负荷下降速度试验,其下降速度应为0.16m/s1.5m/s。试验中调速器、安全钩、绳索应无变形、破损等异常现象。4.8耐腐蚀性能缓降器经盐雾试验后,其金属部件应无明显的腐蚀现象。然后进行标准负荷下降速度试验,其下降速度应为0.16m/s1.5m/s.5试验方法5.1试验条件5.1.1下降速度试验应在风速不大于2m/s的条件下进行。5.1.2当缓降器试样的绳索长度小于15m时,下降速度试验的试验高度为绳索长度;当试样的绳索长度不小于15m时,下降速度试验的试验高度为15m。5.2外观质量检查用目测法对缓降器进行外观质量检查。5.3主要部件结构、尺寸及材质检查5.3.1绳索采用目测和查看材质检验报告的方法对绳素的结构和材质进行检查。然后用通用量具测量绳索直径,测量任意三点,取三点的算术平均值。
