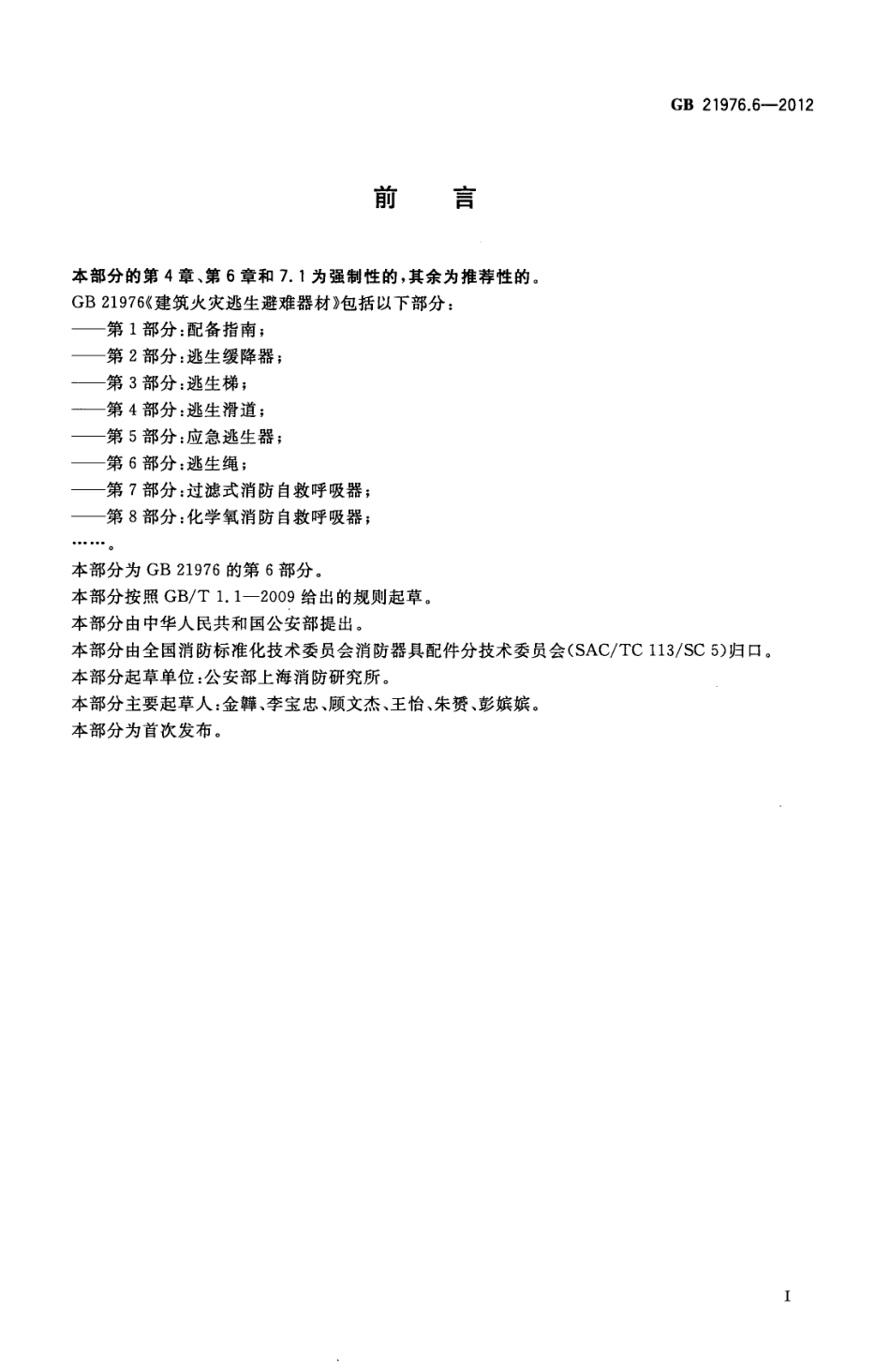

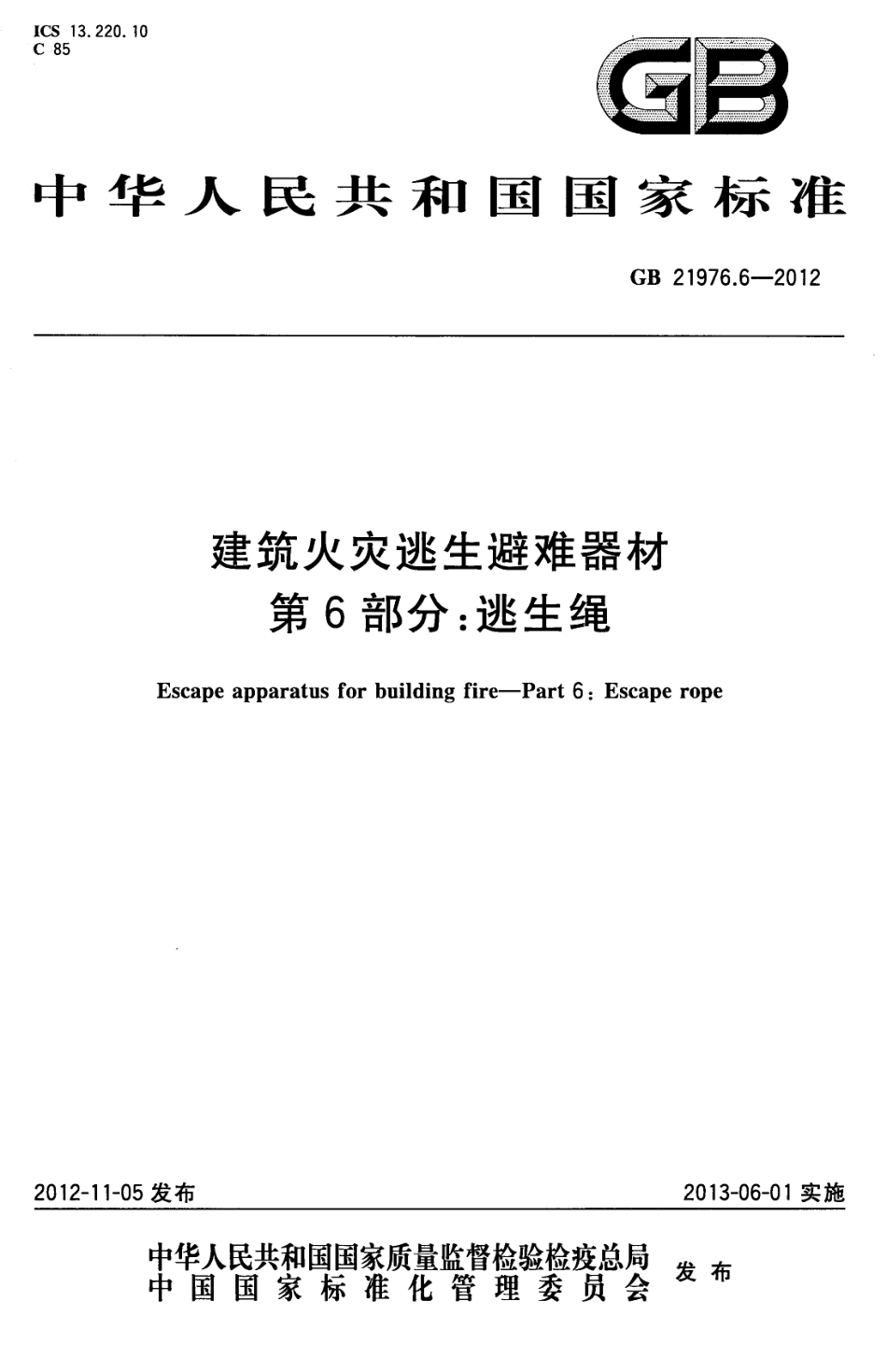

ICS13.220.10C-85GB中华人民共和国国家标准GB21976.6-2012建筑火灾逃生避难器材第6部分：逃生绳Escape apparatus for building fire-Part 6:Escape rope2012-11-05发布2013-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布中华人民共和国国家标准建筑火灾逃生避难器材第6部分：逃生绳GB21976.6-2012中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013)北京市西城区三里河北街16号(100045)址总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开本88012301/16印张0.5字数8千字2013年3月第一版2013年3月第一次印刷书号：1550661-46175定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究举报电话：(010)68510107GB21976.6-2012前言本部分的第4章、第6章和7.1为强制性的，其余为推荐性的。GB21976建筑火灾逃生避难器材包括以下部分：第1部分：配备指南；第2部分：逃生缓降器；第3部分：逃生梯第4部分：逃生滑道；第5部分：应急逃生器；第6部分：逃生绳；第7部分：过滤式消防自救呼吸器；第8部分：化学氧消防自救呼吸器；本部分为GB21976的第6部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会消防器具配件分技术委员会(SAC/T113/SC5)归口。本部分起草单位：公安部上海消防研究所。本部分主要起草人：金韡、李宝忠、顾文杰、王怡、朱赟、彭嫔嫔。本部分为首次发布。IGB21976.6-2012建筑火灾逃生避难器材第6部分：逃生绳1范围GB21976的本部分规定了逃生绳的型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本部分适用于由绳索、安全钩和安全带（选配）组成，供发生建筑火灾时单人使用的逃生绳。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T9969工业产品使用说明书总则GA494消防用防落装备3型号逃生绳的型号编制方法如下：Ts-/绳索直径：以整数标记，单位为毫米(mm)绳索长度：以整数标记，单位为米(m)逃生绳逃生避难器材示例：长度为6m、直径为9mm的逃生绳，其型号为TS-6/9。4技术要求4.1结构逃生绳应为绳芯外紧裹绳皮的包芯绳结构。绳索的一端应为绳环结构并连有安全钩，另一端可选配安全带。4.2外观质量逃生绳表面应无任何机械损伤现象，整绳粗细均匀，结构一致。4.3长度和直径逃生绳直径不得小于8mm。与厂方标称值对照，长度允差为士0.2m,直径允差为士0.5mm。1GB21976.6-20124.4破断强度逃生绳的最小破断强度应不小于10kN。4.5延伸率当承重达到最小破断强度的10%时，安全绳的延伸率应不小于1%且不大于10%。4.6安全钩4.6.1安全钩应由金属材料制成并设有防止误开启的保险装置，保险装置应锁止可靠。4.6.2安全钩经强度试验后，安全钩钩体及其保险装置不得发生明显变形、断裂、脱落等异常现象。4.7安全带4.7.1安全带材质应为棉纱或合成纤维材料。带宽40mm80mm,带厚1mm3mm,带长1000mm1800mm,并带有能按使用者胸围大小调整长度的扣环。4.7.2安全带经强度试验后，织带和扣环等部件均不得发生破断现象。5试验方法5.1结构和外观质量检查用目测法对逃生绳的结构和外观质量进行检查。5.2长度和直径测量用通用量具测量绳索的长度（逃生绳两端的收尾部分不计入整绳长度）和直径。同一绳索的长度和直径均需测量3次，取三次的算术平均值。5.3破断强度和延伸率测试按GA494规定的方法进行逃生绳的破断强度和延伸率测试。5.4安全钩试验5.4.1采用目测和查看材质检验报告的方法对安全钩的结构和材质进行检查。5.4.2将安全钩两端分别和拉力机上下夹具相连，保险装置处于锁止状态。拉力机拉伸速度调定在30mm/min,然后对安全钩施加10000N的拉伸负荷，保持5min。5.5安全带试验5.5.1采用目测和查看材质检验报告的方法对安全带的结构和材质进行检查。然后用通用量具测量安全带长度、宽度及厚度，测量任意3点，取3点的算术平均值。5.5.2将安全带的两端用拉力机上下夹具夹紧。拉力机拉伸速度调定在100mm/min,然后对试样施加6376.5N的拉伸负荷，保持5min。6检验规则6.1型式检验6.1.1型式检验应按本部分的要求进行全部项目的检验。2
