GB 22360-2008 真空泵 安全要求.pdf

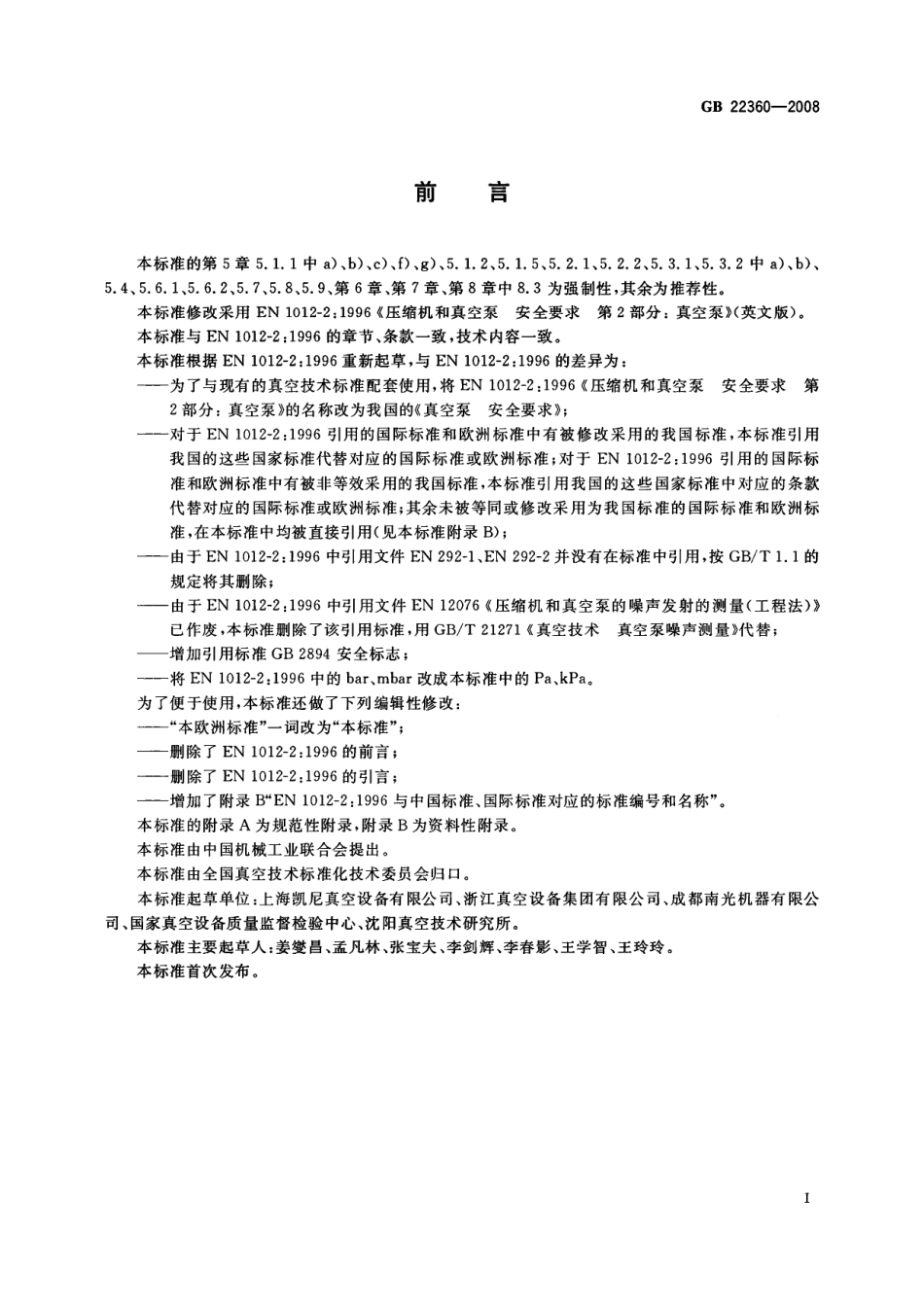

1CS23.160J78GB中华人民共和国国家标准GB22360-2008真空泵安全要求Vacuum pumps-Safety requirements2008-08-28发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布中华人民共和国国家标准真空泵安全要求GB22360-2008中国标准出版社出版发行北京复兴门外三里河北街16号邮政编码：100045址电话：6852394668517548中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开本88012301/16印张1.5字数40千字2009年1月第一版2009年1月第一次印刷书号：1550661-34936如有印装差错由本社发行中心调换版权专有侵权必究举报电话：(010)68533533GB22360-2008前言本标准的第5章5.1.1中a)、b)、c)、f)、g)、5.1.2、5.1.5、5.2.1、5.2.2、5.3.1、5.3.2中a)、b)、5.4、5.6.1、5.6.2、5.7、5.8、5.9、第6章、第7章、第8章中8.3为强制性，其余为推荐性。本标准修改采用EN1012-2:1996压缩机和真空泵安全要求第2部分：真空泵（英文版）。本标准与EN1012-2:1996的章节、条款一致，技术内容一致。本标准根据EN1012-2:1996重新起草，与EN1012-2:1996的差异为：一为了与现有的真空技术标准配套使用，将EN1012-2:1996压缩机和真空泵安全要求第2部分：真空泵的名称改为我国的真空泵安全要求；一一对于EN1012-2:1996引用的国际标准和欧洲标准中有被修改采用的我国标准，本标准引用我国的这些国家标准代替对应的国际标准或欧洲标准；对于EN1012-2:1996引用的国际标准和欧洲标准中有被非等效采用的我国标准，本标准引用我国的这些国家标准中对应的条款代替对应的国际标准或欧洲标准；其余未被等同或修改采用为我国标准的国际标准和欧洲标准，在本标准中均被直接引用（见本标准附录B);由于EN1012-2:1996中引用文件EN292-1、EN292-2并没有在标准中引用，按GB/T1.1的规定将其删除；一由于EN1012-2:1996中引用文件EN12076压缩机和真空泵的噪声发射的测量（工程法）已作废，本标准删除了该引用标准，用GB/T21271真空技术真空泵噪声测量代替；一增加引用标准GB2894安全标志；-一将EN1012-2:l996中的bar、mbar改成本标准中的Pa、kPa。为了便于使用，本标准还做了下列编辑性修改：“本欧洲标准”一词改为“本标准”；删除了EN1012-2:1996的前言：剔除了EN1012-2:1996的引言；增加了附录B“EN1012-2:1996与中国标准、国际标准对应的标准编号和名称”。本标准的附录A为规范性附录，附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国真空技术标准化技术委员会归口。本标准起草单位：上海凯尼真空设备有限公司、浙江真空设备集团有限公司、成都南光机器有限公司、国家真空设备质量监督检验中心、沈阳真空技术研究所。本标准主要起草人：姜燮昌、孟凡林、张宝夫、李剑辉、李春影、王学智、王玲玲。本标准首次发布。GB22360-2008真空泵安全要求1范围本标准适用于各种真空泵、真空机组和真空抽气系统。标准中列出了在真空泵的使用期间及随后的处置过程中，与其相关的重要的危害性，详细规定了适用于真空泵设计、安装、运行、维修及拆卸过程中的安全要求。本标准不适用于开放的系统下连续进行抽气及人口处的压力高于75kPa(750mbar)的泵，例如真空吸尘器、换气扇。一些用于特殊场合的真空泵应符合与其应用相关的特殊标准规定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T825吊环螺钉(GB/T825-1988,neqISO3266:1984)GB2894安全标志(GB2894-1996,neqISO3864:1984)GB/T3163真空技术术语(GB/T3163-2007,ISO3529:1981,MOD)GB4793.1-2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求(GB4793.1-2007,IEC61010-1:2001,IDT)GB5226.1-2002机械安全机械电气设备第1部分：通用技术条件(IEC60204-1:2000,IDT)GB/T5465.2电气设备用图形符号(GB/T5465.2-1996,idtIEC417:1994)GB/T8196机械安全防护装置固定和移动防护装置设计与制造一般要求(GB/T8196一2003,ISO14120:2002,MOD)GB/T12241安全阀一般要求(GB/T12241-2005,ISO4126-1:1991,MOD)GB/T12265.1机械安全防止上肢触及危险区的安全距离(GB/T12265.1-1997,eqv EN 294:1992)GB/T14574声学机器和设备噪声发射值的标示和验证(GB/T14574-2000,eqv ISO4871:1996)GB/T16273.1设备用图形符号通用符号(GB/T16273.1-1996,neqISO7000:1989)GB16754机械安全急停设计原则(GB16754-1997,eqvISO/IEC13850:1995)GB/T18153机械安全可接触表面温度确定热表面温度限值的工效学数据(GB/T18153-2000,eqv EN 563:1994)GB18209.1机械安全指示、标志和操作第1部分：关于视觉、听觉和触觉信号的要求(GB 18209.1-2000,idt IEC 61310-1:1995)GB/T21271真空技术真空泵噪声测量(GB/T21271-2007,ISO2151:2004,MOD)ISO/TR11688-1声学低噪声机器和设备设计实例的推荐用规程第1部分：计划ENV1070机械安全术语EN1127-1爆炸性环境爆炸防止和防护第1部分：基本概念和方法EN60079-0爆炸性气体环境用电器设备第0部分：一般要求1GB22360-2008EN60529隔离罩(IP规范)提出的保护等级规范EN61000-6-2电磁兼容性(EMC)第6-2部分：通用标准工业环境抗扰度EN61000-6-4电磁兼容性(EMC)第6-4部分：通用标准工业环境发射频率3术语和定义ENV1070和GB/T3163确立的以及下列术语和定义适用于本标准。3.1真空vacuum在指定空间内，低于环境大气压力的气体状态。注：真空一般是测量残余气体的压力，单位为Pascals(Pa)或millibar(mbar)。1mbar=100Pa。3.2真空泵vacuum pump产生、改善和（或）维持真空的装置。注：在本标准中，术语“真空泵”和“泵”具有相同的含义。3.3泵入口pump inlet被抽气体进入真空泵的人口。3.4泵出口pump outlet真空泵的出气口或排气口。3.5最高起动压力maximum starting pressure泵可以起动的最高人口压力。3.6最高出口压力 maximum outlet pressure制造商规定的真空泵出口的最高压力。3.7真空泵的抽气量throughput of a vacuum pump流经泵人口的气体流量，通常表示为每单位时间内产生的气体压力与其体积的乘积。3.8被抽媒介pumped media被真空泵抽除的物质，如气体、水蒸气、雾状液体和夹带的固体微粒。3.9真空泵液pumpfluid真空泵运转使用的液体。3.10初级真空泵primary pump最高出口压力等于或高于环境压力的泵。3.11次secondary pump最高起动压力或最高出口压力低于大气压力或在较低压力的情况下运行的真空泵，它通常与初级泵相联，产生压强要低于单台初级泵产生的压强。2
