GB 1984-2014 高压交流断路器.pdf

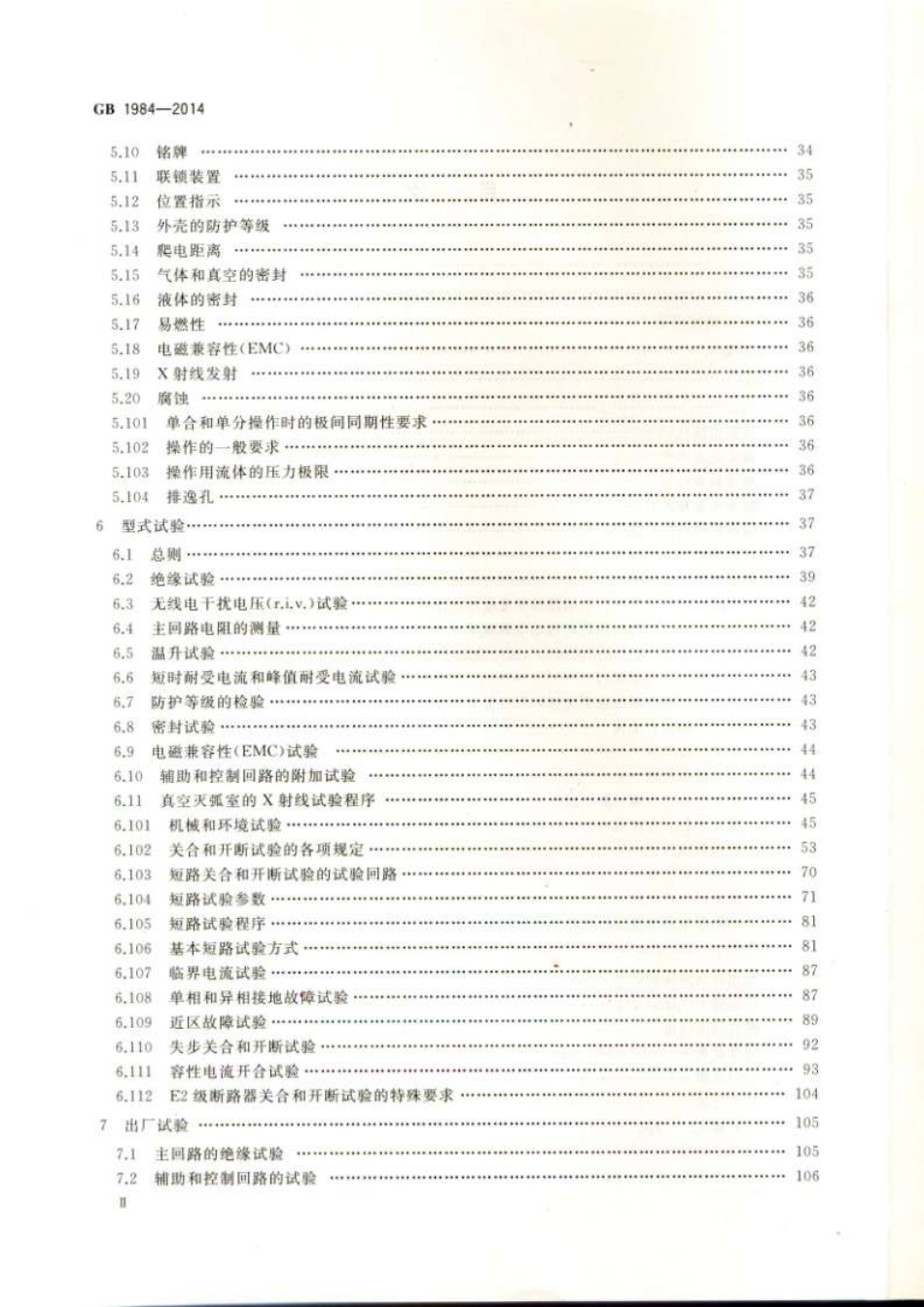

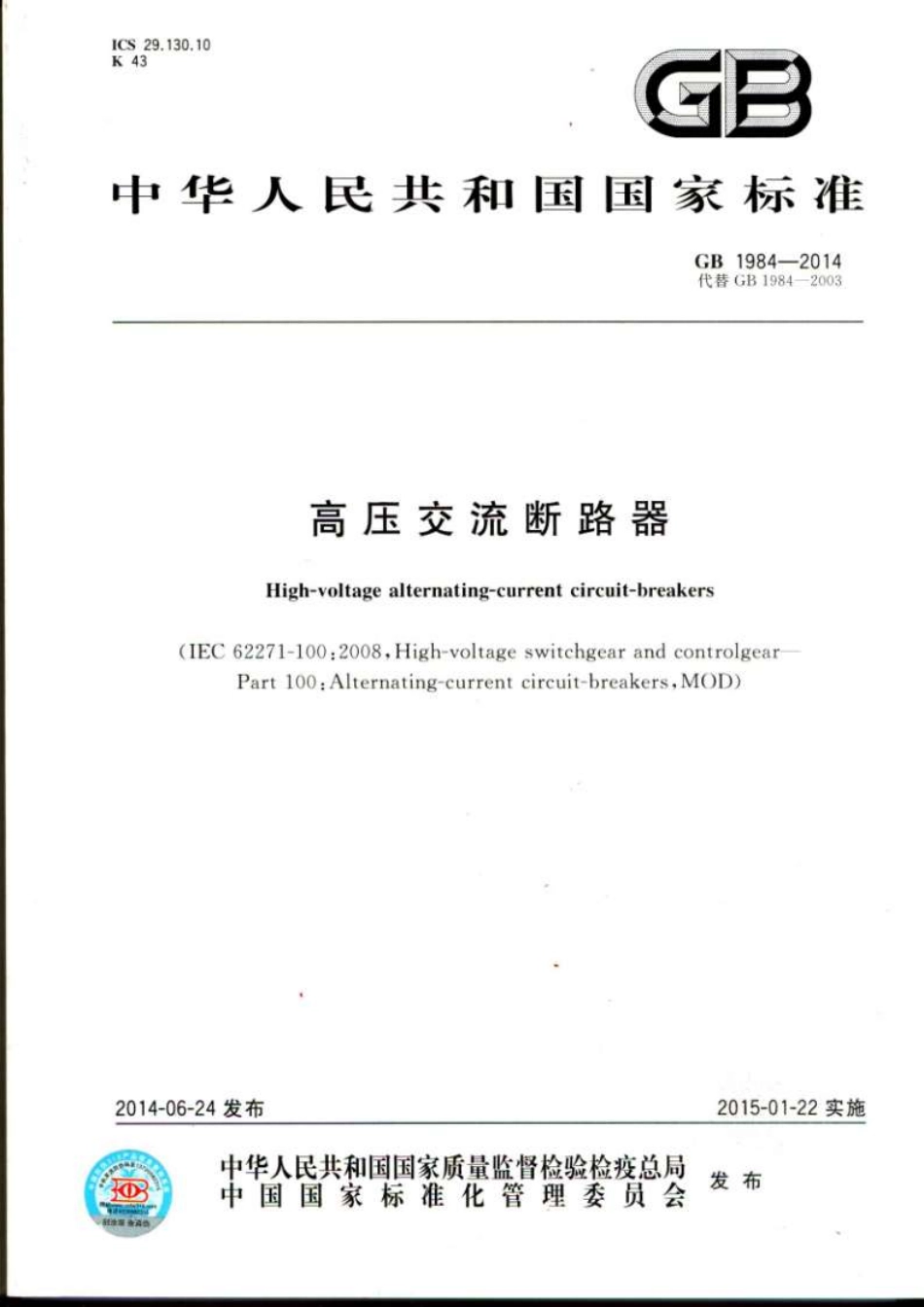

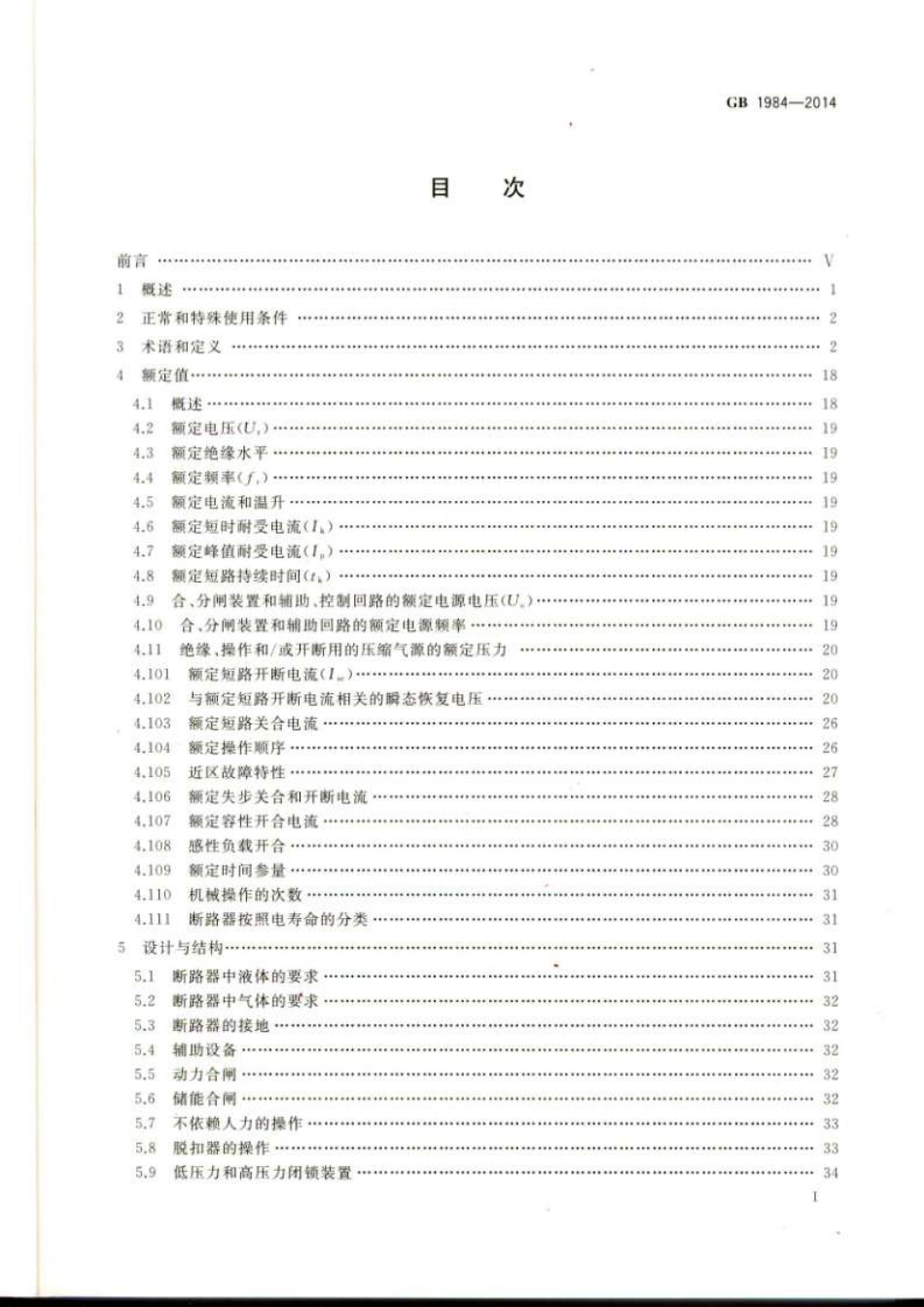

ICS29.130.10K43GB中华人民共和国国家标准GB1984-2014代替GB1984-2003高压交流断路器High-voltage alternating-current circuit-breakers(IEC 62271-100:2008,High-voltage switchgear and controlgearPart 100:Alternating-current circuit-breakers,MOD)2014-06-24发布2015-01-22实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB1984-2014目次前言1概述2正常和特殊使用条件3术语和定义4额定值1841概述1842额定电压(U,)1943额定绝缘水平194.4额定顿率(f,)194.5额定电流和温升小tt194.6额定短时耐受电流(1.)194.7额定蜂值耐受电流(）194.8额定短路持续时间(1，)194.9合、分啊装置和辅助，控制回路的额定电源电压(U)g410合，分啊装置和捕助回路的额定电源频率194.1绝缘，操作和/或开断用的压缩气源的额定压力204.101额定短路开断电流(1）204.102与额定短路开新电流相关的脱态恢复电压204103额定短路关合电流264104额定操作顺序0264.105近区故障特性274,106额定失步关合和开断电流4.107额定容性开合电流284,108感性负载开合44304.109额定时间参量304】门0机械操作的次数34.111断路器按照电寿命的分类5设计与结构吃5.】断路器中液体的要求*35.2断路器中气体的要求325.3断路器的接地325.4辅助设备43255动力合闸325.6储能合闸*325.7不依赖人力的操作43358脱扣器的操作3359低压力和高压力闭锁装置34GB1984-20145.10铭牌345.11联锁装置355.12位置指示355.13外壳的防护等级355.14爬电距离355.15气体和真空的密封355.16液体的密封365.17易燃性365.18电磁兼容性(EMC365.19X射线发射365.20腐蚀365.101单合和单分操作时的极间同期性要求365.102操作的一般要求365.103操作用流体的压力极限365.104排逸孔376型式试验376.1总则376.2绝缘试验396.3无线电干扰电压(r.i.v.)试验426.4主回路电阻的测量426.5温升试验426.6短时耐受电流和峰值耐受电流试验436.7防护等级的检验436.8密封试验436.9电磁兼容性(EMC)试验446.10辅助和控制回路的附加试验446.11真空灭弧室的X射线试验程序456.101机械和环境试验456.102关合和开断试验的各项规定536.103短路关合和开断试验的试验回路706.104短路试验参数716.105短路试验程序816.106基本短路试验方式816.107临界电流试验876.108单相和异相接地故障试验876.109近区故障试验896.110失步关合和开断试验926.111容性电流开合试验936.112E2级断路器关合和开断试验的特殊要求1047出厂试验1057.1主回路的绝缘试验1057.2辅助和控制回路的试验106GB1984-20147.3主回路电阻的测量1067.4密封性试验1067.5设计和外观检查1067.101机械操作试验1068断路器运行的选用导则1088.101概述1088.102运行条件下额定值的选择1098.103故障条件下额定值的选择1108.104标称电压3kV以上35kV及以下网络中电寿命的选择1138.105容性电流开合的选择1149与询问单、标书和订单一起提供的资料1149.101与询问单和订单一起提供的资料1149.102与标书一起提供的资料11510运输、储存、安装、运行和维护规则11710.1运输、储存和安装的条件11710.2安装11710.3运行12210.4维护12211安全性12212产品对环境的影响122附录A(规范性附录)根据额定特性对近区故障的瞬态恢复电压的计算170附录B(规范性附录)型式试验中试验参量的公差178附录C(资料性附录)型式试验的记录及报告186附录D(规范性附录)短路功率因数的确定189附录E(资料性附录)回路预期瞬态恢复电压包络线的画法及特征参数的确定方法190附录F(规范性附录)确定预期瞬态恢复电压波形的方法194附录G(资料性附录)引人E2级断路器的理论基础208附录H(资料性附录)单个及背对背电容器组的涌流209附录1（资料性附录）解释性的注解213附录J(资料性附录)近区故障试验试验电流及线路长度的公差217附录K(资料性附录)本标准中使用的符号和缩写表219附录L(资料性附录)额定电压1kV以上，100kV以下断路器TRV修正的注解227附录M(规范性附录)额定电压3.6kV及以上.126kV以下断路器开断变压器限制故障的要求230附录N(规范性附录)机械特性的使用和相关要求233附录O(资料性附录)金属封闭和落地罐式断路器的短路和开合试验程序的导则235附录P(规范性附录)非对称故障条件下(T100a)TRV参数的计算245附录Q(资料性附录)非对称试验方式T100a中，非对称判据应用的例子2491GB1984-2014附录R(规范性附录)带有分闸电阻的断路器的要求255附录S(资料性附录)本标准与IEC62271-100:2008的技术性差异及其原因268附录T(资料性附录)本标准与IEC62271-100:2008的章条编号对照.269参考文献270
