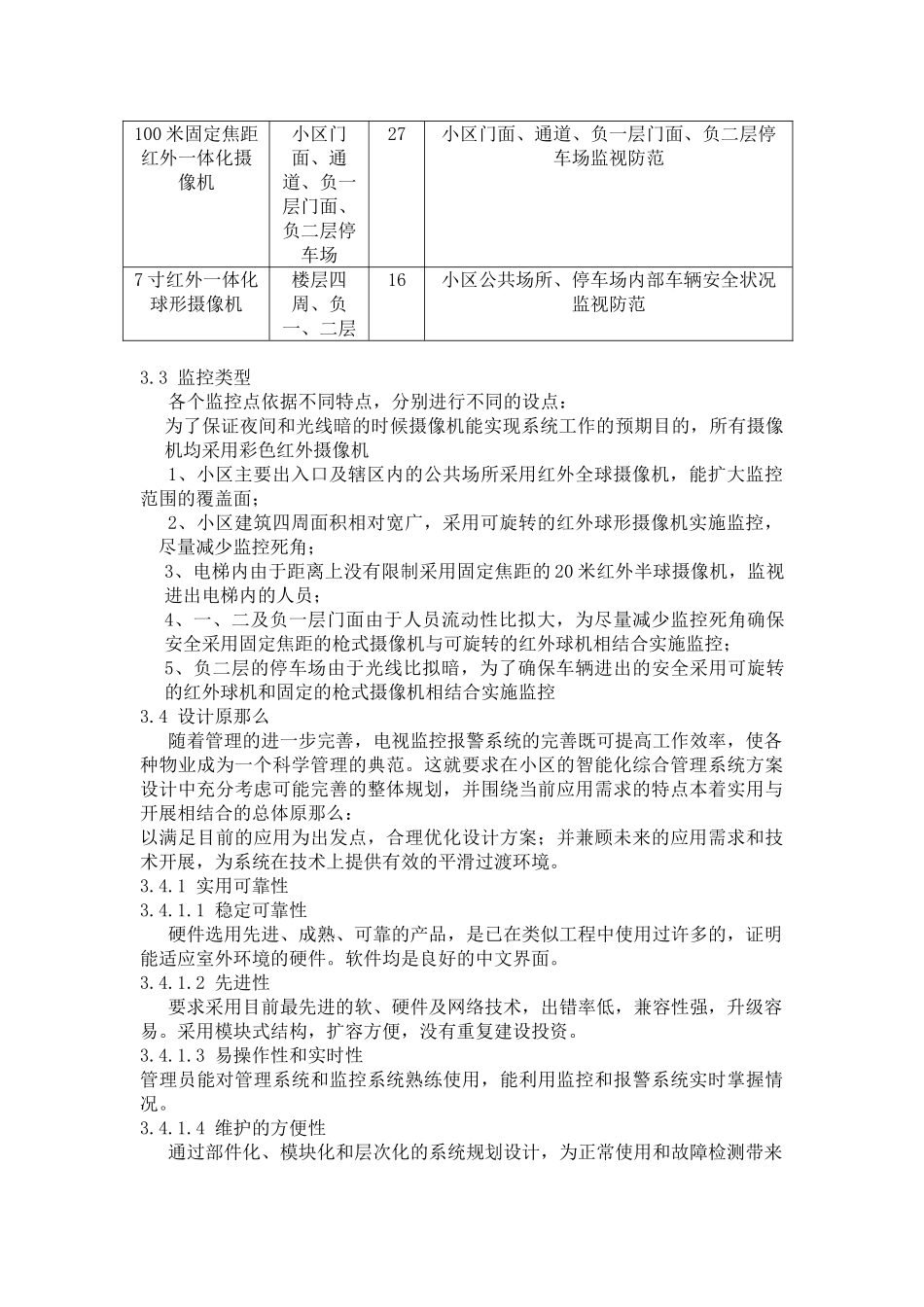

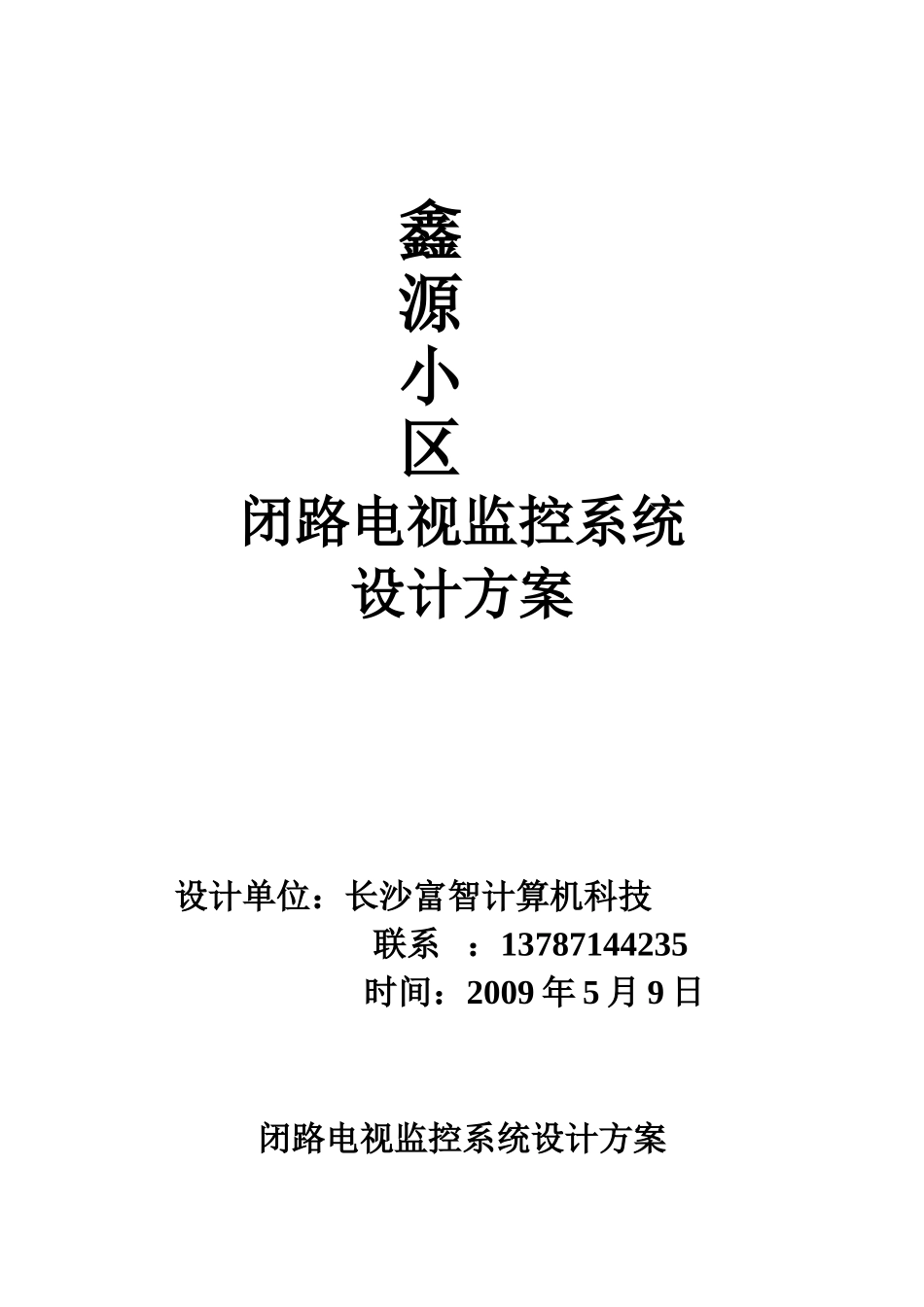

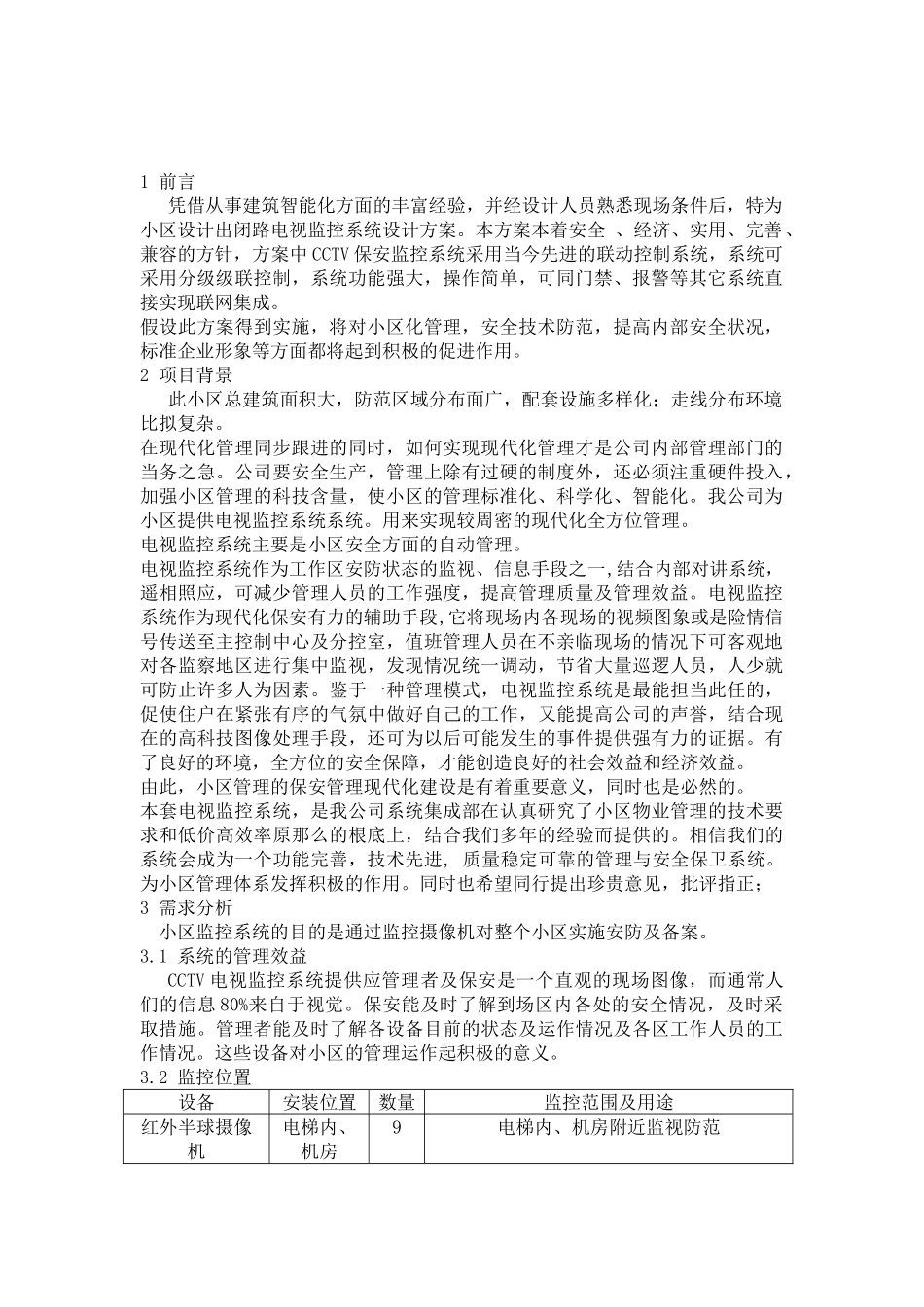

鑫 源 小 区 闭路电视监控系统 设计方案 设计单位：长沙富智计算机科技 联系 ：13787144235 时间：2009年5月9日 闭路电视监控系统设计方案 1 前言 凭借从事建筑智能化方面的丰富经验，并经设计人员熟悉现场条件后，特为小区设计出闭路电视监控系统设计方案。本方案本着安全 、经济、实用、完善、兼容的方针，方案中CCTV保安监控系统采用当今先进的联动控制系统，系统可采用分级级联控制，系统功能强大，操作简单，可同门禁、报警等其它系统直接实现联网集成。 假设此方案得到实施，将对小区化管理，安全技术防范，提高内部安全状况，标准企业形象等方面都将起到积极的促进作用。 2 项目背景 此小区总建筑面积大，防范区域分布面广，配套设施多样化；走线分布环境比拟复杂。 在现代化管理同步跟进的同时，如何实现现代化管理才是公司内部管理部门的当务之急。公司要安全生产，管理上除有过硬的制度外，还必须注重硬件投入，加强小区管理的科技含量，使小区的管理标准化、科学化、智能化。我公司为小区提供电视监控系统系统。用来实现较周密的现代化全方位管理。 电视监控系统主要是小区安全方面的自动管理。 电视监控系统作为工作区安防状态的监视、信息手段之一,结合内部对讲系统，遥相照应，可减少管理人员的工作强度，提高管理质量及管理效益。电视监控系统作为现代化保安有力的辅助手段,它将现场内各现场的视频图象或是险情信号传送至主控制中心及分控室，值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，人少就可防止许多人为因素。鉴于一种管理模式，电视监控系统是最能担当此任的，促使住户在紧张有序的气氛中做好自己的工作，又能提高公司的声誉，结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据。有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。 由此，小区管理的保安管理现代化建设是有着重要意义，同时也是必然的。 本套电视监控系统，是我公司系统集成部在认真研究了小区物业管理的技术要求和低价高效率原那么的根底上，结合我们多年的经验而提供的。相信我们的系统会成为一个功能完善，技术先进, 质量稳定可靠的管理与安全保卫系统。为小区管理体系发挥积极的作用。同时也希望同行提出珍贵意见，批评指正； 3 需求分析 小区监控系统的目的是通过监控摄像机对整个小区实施安防及备案。 3.1 系统的管理效益 CCTV电视监控系统提供应管理者及保安是一个直观的现场图像，而通常人们的信息80%来自于视觉。保安能及时了解到场区内各处的安全情况，及时采取措施。管理者能及时了解各设备目前的状态及运作情况及各区工作人员的工作情况。这些设备对小区的管理运作起积极的意义。 3.2 监控位置 设备 安装位置 数量 监控范围及用途 红外半球摄像机 电梯内、机房 9 电梯内、机房附近监视防范 100米固定焦距红外一体化摄像机 小区门面、通道、负一层门面、负二层停车场 27 小区门面、通道、负一层门面、负二层停车场监视防范 7寸红外一体化球形摄像机 楼层四周、负一、二层 16 小区公共场所、停车场内部车辆安全状况监视防范 3.3 监控类型 各个监控点依据不同特点，分别进行不同的设点： 为了保证夜间和光线暗的时候摄像机能实现系统工作的预期目的，所有摄像机均采用彩色红外摄像机 1、小区主要出入口及辖区内的公共场所采用红外全球摄像机，能扩大监控范围的覆盖面； 2、小区建筑四周面积相对宽广，采用可旋转的红外球形摄像机实施监控，尽量减少监控死角； 3、电梯内由于距离上没有限制采用固定焦距的20米红外半球摄像机，监视进出电梯内的人员； 4、一、二及负一层门面由于人员流动性比拟大，为尽量减少监控死角确保安全采用固定焦距的枪式摄像机与可旋转的红外球机相结合实施监控； 5、负二层的停车场由于光线比拟暗，为了确保车辆进出的安全采用可旋转的红外球机和固定的枪式摄像机相结合实施监控 3.4 设计原那么 随着管理的进一步完善，电视监控报警系统的完善既可提高工作效率，使各种物业成为一个科学管理的典范。这就要求在小区的智能化综合管理系统方案设计中充分考虑可能完善的整体规划，并围绕当前应用需求的特点本着实用与开展相结合的总体原那么： 以满足目前的应用为出发点，合理优化设计方案；并兼顾未来的应用需求和技术开展，为系统在技术上提供有效的平滑过渡环境。 3.4.1 实用可靠性 3.4.1.1 稳定可靠性 硬件选用先进、成熟、可靠的产品，是已在类似工程中使用过许多的，证明能适应室外环境的硬件。软件均是良好的中文界面。 3.4.1.2 先进性 要求采用目前最先进的软、硬件及网络技术，出错率低，兼容性强，升级容易。采用模块式结构，扩容方便，没有重复建设投资。 3.4.1.3 易操作性和实时性 管理员能对管理系统和监控系统熟练使用，能利用监控和报警系统实时掌握情况。 3.4.1.4 维护的方便性 通过部件化、模块化和层次化的系统规划设计，为正常使用和故障检测带来极大的方便； 3.5 系统的整体设计 3.5.1 现场情况 小区有2栋多层建筑体系〔1栋19层、1栋3层〕共有240多户。配套设施包括商铺门面、公共休闲场地、停车场等场所，根据各个不同场所的特点及相关需求，做监视点布置图，详细情况见平面图 3.5.2 系统功能简述 闭路电视监控系统主要是对小区的生活情况采用摄像机录像的方式进行安全防范和突发情况备案！ 3.5.2.1 监控系统功能简述 监控系统要充分发挥其特有职能，全方位负责小区的安全,充当忠实的守护神，能及时发现各种安全隐患和违章行为，便于有效处理及制止事态漫延，并为日后提供查询资料,以保障正常运营次序及完善各项管理。 3.5.2.2 监控电视系统具备的根本功能 具有“自动巡视〞或“固定监视〞选择功能。 画面自动切换速度即每个画面停留屏幕时间可人工预置。 当固定监视时, 可人工选择画面，监控点。 监视点能对一定设定范围进行监视。 多画面处理功能。 有选择接入录相、定时录相功能。 3.6.1 设计配置依据 以下分析都是根据图纸，并结合实际环境需要，根据益阳市技术防范办公室的技防工程安装标准而设计。 3.6.1.1 监控系统设计配置依据 1、 摄像机的选型：由于工作环境全是室外，并要求是24小时不间断监控，灯光相对很弱，从摄像画面清晰度考虑，对于彩色图像，主控制室显示的画面分辨率应大于400线，由于线路的衰减，所以摄像机分辨率应在420线以上。 2、摄像机的数量和定位：根据小区监控的实际需要并与开发商协商小区监控系统总共设52个摄像点，主要安装在小区主要门面及通道、电梯内、停车场。 3.6.2 点的分布与配置 依据蓝图所标示现场的环境，特配置如下表，此配置在现场依据实际情况允许略有变化。安装方式明细表。 序号 位置 摄像机 镜头 云台 数量 名称 规格 选用品牌 数量 说明 红外彩色固定枪式摄像机 YSR8012H 深圳亚索尔 27台 彩色1/3″SONYCCD 420线25mm镜头 红外夜视照射距离100米 红外灯8只(大25mm红外灯) 彩色半球摄像机 YSR902R 深圳亚索尔 9台 彩色1/3″SONYCCD 420线 3.6mm镜头 红外夜视照射距离10-15米 红外灯18/24只(5mm红外灯)双玻璃、杜绝反光起雾、模糊 ７寸红外球形摄像机 HFC-DASM231HSB 广州浩丰 16台 上防护罩内30颗24MIL功率1A贴片红外灯，下防护罩内24颗大功率24MIL贴片红外灯；三星231高线、低照度双滤光片一体化摄像机:COLOR SONY 1/4" 彩色540TVL 黑白570TVL 23倍光学变焦10倍电子变焦,彩色转黑白,感应红外F=3.84 to 88.4mm(F1.6 to 3.2)照度为:0.05LUX 红外距离120米 红外灯开启:0LUX 支架+电源 王鼎 深圳小耳朵 52套 DC12V/24V 视频线 SYVV75-5 济南大红旗 2000米 五层频闭电梯专用视频线 视频线 SYVV75-5 济南大红旗 10000米 标准纯铜视频信号传输电缆〔96编〕 电源线 RVV2x1.0 济南大红旗 10000米 标准纯铜电缆 控制信号线 RVVP2x0.5 济南大红旗 5000米 标准频闭信号传输电缆 32进32出数字矩阵器 32AV32〔2VX16〕 广东宙视达 2台 集32路AV视频录像、存储、矩阵输出于一体。单机输出2路视频，每路分辨率最低为1280×1024，可1、4、9、12、16画面分割输出，单机最大32路输入32路输出。各单画面可单独控制群组、程序、同步切换输出。由统一操作平台管理与控制 液晶监视器 22寸 广东宙视达 4台 22寸专用液晶视频监视器 控制主机 联想 1台 用于安装主控软件，便于操作管理系统 统一操作平台管理软件 广东宙视达 1套 后台所有设备的统一管理，群组切换、同步切换、程序切换的设置及指令的执行，所见即所得的电视墙管理，实时音视频的预览及历史视频的回放控制。 统一操作平台副控软件 广东宙视达 5套 用于领导远程切换视频输出及球机控制 8口1000M交换机 华为 1台 用于连接矩阵，便于跨机操作管理 三维矩阵主控键盘 广东宙视达 1台 用于视频切换以及球机控制 PIPO效劳器 专用硬盘 1000G 希捷 2个 希捷效劳器专用硬盘。可保存录像15天以上 双联控制台 定做 鑫洋华 1套 冷轧钢材质、可放置一台控制主机一个控制键盘 室外摄像机立杆 定做 鑫洋华 8根 不锈钢材质，标准高度3.5米 4.1.1摄像局部 摄像局部一般安装在监视现场,它一般包括摄像机、镜头、防护罩、支架和云台等。 １．红外100米固定焦距枪式摄像机 　　 〔参考图片〕 性能参数如下：彩色红外一体化摄像机 彩色1/3″SONYCCD 420线25mm镜头 红外夜视照射距离100米 红外灯8只银色外壳,双玻璃、杜绝反光起雾、模糊 ２．红外半球摄像机 〔参考图片〕 性能参数如下：海螺红外半球　彩色1/3″SONY CCD 420线 3.6mm镜头 红外夜视照射距离10-15米 红外灯18/24只(5mm红外灯)双玻璃、杜绝反光起雾、模糊〔银/灰色可选〕 3、7寸红外一体化球形摄像机 7寸红外恒速球产品特点： 1、铝压铸外壳及隔光板，设计独立的红外灯和摄像机别离〔红外灯远、近不同光照〕； 杜绝红外灯光通过透明材料影响摄像机成像；护罩7寸，外观全球型专为全天候环境设计，由高强度金属材料制成，防紫外线、防水、耐老化、防酸雨、耐高温、抗腐蚀。 2、 采用光电传感器来实现恒速球的左右、上下限位功能，防止了传统机械限位的多种弊端。 3、 恒速球采用先进的步进电机和驱动电路来实现运转。运转平稳，连续工作时间长，使用寿命长，可靠性高。 4、 可根据用户使用环境的需要来调整恒速球运转的速度。〔水平转速6~15度/秒可调〕 5、 左右限位可通过球机板上的按键来设置，也可远程通过本公司的键盘来设置。 6、 两级防雷技术有效提高球机的防雷击和抗干扰能力。 7、 独特的壁挂支架安装方式。 8、 内置解码板支持多种主流协议，波特率可调。 9、 采用直流供电，把变压过程中所引起的高发热元器
