2023年移动脚手架专项施工方案.docx

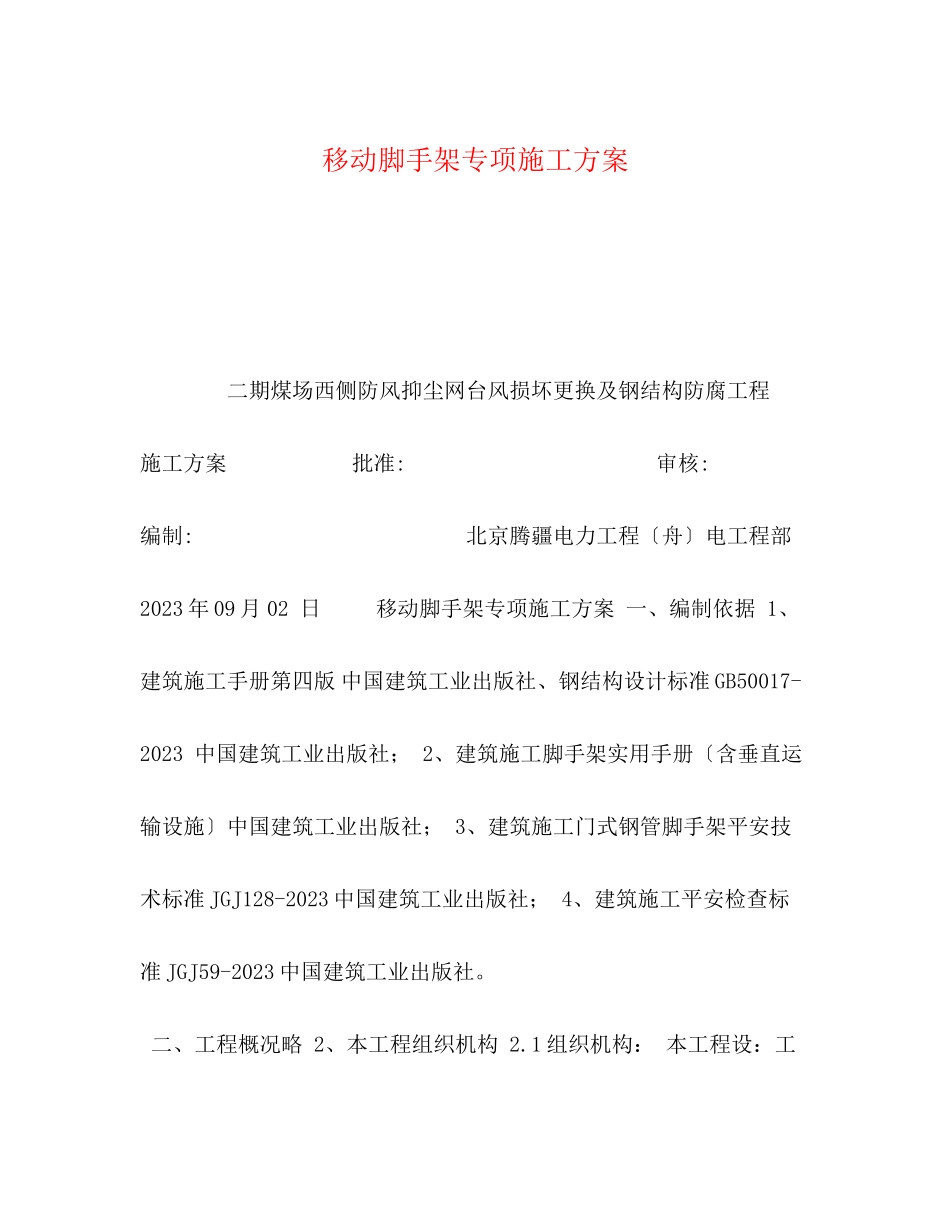

移动脚手架专项施工方案 二期煤场西侧防风抑尘网台风损坏更换及钢结构防腐工程 施工方案 批准: 审核: 编制: 北京腾疆电力工程〔舟〕电工程部 2023年09月 02 日 移动脚手架专项施工方案 一、编制依据 1、建筑施工手册第四版 中国建筑工业出版社、钢结构设计标准GB50017-2023 中国建筑工业出版社； 2、建筑施工脚手架实用手册〔含垂直运输设施〕中国建筑工业出版社； 3、建筑施工门式钢管脚手架平安技术标准JGJ128-2023中国建筑工业出版社； 4、建筑施工平安检查标准JGJ59-2023中国建筑工业出版社。 二、工程概况略 2、本工程组织机构 2.1组织机构： 本工程设：工程负责人：1人 平安负责人：2人 质量负责人：1人 技术负责人：1人 施工负责人：1人 2.2人员职责： 工程负责人：负责本工程的全面工作，现场施工人员的总体协调,对所有相关人员进行平安技术交底，把握本工程整体的平安、质量、进度，保证工作的顺利进行。 平安负责人：负责本工程平安监察工作，监督平安措施的执行，保持现场施工文明、整洁，检查发现负责本工程过程中人员、工器具、作业程序等存在平安隐患时，及时提出整改措施并监督整改。 质量负责人：负责本工程的质量监察工作，监督施工过程的质量控制措施的正确执行，负责质量验收工作，检查发现质量隐患及时提出整改措施并监督实施。 技术负责人：负责本工程现场的技术指导，确定施工方案、编制质量控制措施及质量验收工作。 施工负责人：负责本工程工程办票及现场施工工作，服从工程负责人工作安排，对所有施工人员进行平安技术交底，按网络施工方案合理安排施工人员，确保施工工程保质、保量、按期完成。 三、脚手架方案选择 根据质量和平安及施工进度要求，故在选择方案时，充分考虑以下几点： 1、架体的结构设计，力求做到结构平安可靠，造价经济合理； 2、在规定的条件下和规定使用期限内，能够充分满足预期的平安性和耐久性及便于施工； 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修； 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合JCJ59-2023检查标准要求。 四、 脚手架的材质要求 1、门架 采用MF1219门架及其配件的规格、性能及质量应符合现行行业标准门式钢管脚手架〔JGJ76〕的规定，并应有出厂合格证明书及产品标志。 2、钢管 门架立杆采用φ48×3.5mm钢管，立杆加强杆采用 Φ26.8×2.5 mm钢管，相应扣件规格为φ48mm。剪刀撑的材质应符合移动脚手架标准要求，中间“十字〞铆接牢固。 钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁 使用有硬伤〔硬弯、砸扁等〕及严重锈蚀的钢管。 3、扣件 连接外径48mm钢管的扣件的性能、质量应符合现行国家标准钢管脚手架扣件〔GB15831〕的规定，连接钢管的扣件应有明显标记并按照现行国家标准钢管脚手架扣件〔GB15831〕中的有关规定执行。 4、刹车轮 刹车轮的各配件必须符合的规格、性能及质量必须符合现行行业标准GB/T14687-2023的规定。 五、脚手架的搭设流程及要求 门式钢管脚手架搭设的工艺流程为：拉线放底座→扫地杆固定脚轮→自一端起立门架并随即装交叉支撑〔板〕→装水平架→装抛撑→装剪刀撑→照上述步骤，逐层向上安装→铺脚手板→装设顶部栏杆→扎平安网。以下为门架的构造要求： 门式移动脚手架 1、地基 本工程脚手架地根底部位是混凝土地面，脚手架搭设时立杆垫脚部位直接放在地面，以保证承载能力能够满足脚手架的搭设要求〔具体计算数据参阅脚手架计算书〕。 2、门架 〔1〕门架步距＼跨距，符合现行的行业标准门式钢管脚手架(JGJ 128-2023)的规定，并与交叉支撑规格配合。 〔2〕门架安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应按要求检查并调整其水平度与垂直度。 〔3〕不配套的门架与配件不得混合使用于同一脚手架。 3、配件 (1)抛撑、交叉剪刀支撑、水平架或脚手板应紧随门架的安装及时设置。 (2)门架的四周均应设置交叉支撑并应与门架立杆上的锁销锁牢。 (3)上、下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径的1～2mm。 (4)在操作层上连续满铺与门架配套的挂扣式脚手板，扣紧挡板，防止脚手板脱落和松动。 (5)连接门架与配件的锁臂、搭钩必须处于锁住状态。 (6)水平架或脚手板应在同一步内连续设置，脚手板应满铺。 (7)栏板(杆)、挡脚板应设置在脚手架操作层周圈、门架立杆的内侧。 (8)底步门架的立杆下端脚轮必须有足够承载力。 4、拉接件 (1)拉接杆、剪刀撑必须与脚手架同步搭设。 (2)水平拉接杆应设于门架立杆内侧，剪刀撑应设于门架立杆外侧并连牢。 (3)上部门架利用外伸来接杆件与主体结构连接。 (4)门架下部采用架外斜支撑对门架整体起扶持稳固作用。 (5)剪刀撑设置应符合以下规定： 1)剪刀撑在移动脚手架外侧每边均要设置； 2)剪刀撑按照脚手架外围宽度设置； 3)剪刀撑应采用扣件与门架立杆扣紧， 4)剪刀撑斜杆采用搭接，搭接长度不小于600mm，搭接处应采用两个扣件扣紧。 5〕剪刀撑搭设的角度为45度之60度之间。 (6)水平拉接杆设置应符合以下规定： 1) 在每层门式架顶部立柱内侧设置两道水平拉接杆； 2)设置纵向、横向水平拉接杆应连续，并形成水平闭合圈； 3)在脚手架的底部门架下端应加封口杆，门架的内、外两侧应设通长扫地杆； 4)水平拉接杆应采用扣件与门架立杆扣牢。 5．窄挑梁 (1)在脚手架的四角设置窄挑梁，以便上下人员； (2)窄挑梁间距300mm，采用与脚手架规格相同的钢管，长600mm，与立杆用扣件锁死。 6．扣件 加固件与门架采用扣件连接时应符合以下规定： (1)扣件规格应与所连钢管外径相匹配。 (2)扣件螺栓拧紧扭力矩宜为50～60N·m，并不得小于40N·m。 (3)各杆件端头伸出扣件盖板边缘长度不应小于100mm。 六、门式脚手架示意图及参数 1--立杆；2--立杆加强杆；3--横杆；4--横杆加强杆 计算门架的几何尺寸图 脚手架搭设高度为3.2米，门架型号采用MF1219，钢材为Q235。 扣件连接方式:单扣件； 搭设尺寸为：门架的宽度 b = 0.8米，门架的高度 h0 = 1.60米，步距1.90米，跨距 l = 1.8米。 门架 h1 = 1.536米，h2 = 0.100米，b1 = 0.750米。 门架立杆采用 Φ48.0×3.5 mm钢管，立杆加强杆采用 Φ26.8×2.5 mm钢管， 脚手架搭设高度3.2m。 七、脚手架搭设的劳动力安排 1、为确保工程进度的需要，同时根据本工程的结构特征和脚手架的工程量，确定本工程脚手架搭设人员根据实际需要至少2人以上安装，操作人员均必须持特种作业操作证。 2、建立由工程经理、施工员、平安员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。 3、脚手架的搭设和撤除，均应有工程技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。 八、脚手架的检查与验收 1、脚手架搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格前方可交付使用。 2、装修架搭设好后，应由单位工程负责人组织技术平安人员进行检查验收。 3、验收时应具备以下文件： (1)根据建筑施工门式钢管脚手架平安技术标准第5．1．2条要求所形成的施工组织设计文件； (2)脚手架构配件的出厂合格证或质量分类合格标志； (3)脚手架工程的施工记录及质量检查记录； (4)脚手架搭设过程中出现的重要问题及处理记录， 4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。 (1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠； (4)抛撑是否按要求搭设，脚手架在移动中及移动到施工位置后是否按要求恢复到原位； (5)垂直度及水平度是否合格。 九、脚手架搭设平安技术措施 1、 脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用 2、 脚手架搭设人员必须持证上岗，并正确使用平安帽、平安带、穿防滑鞋。 3、 严禁脚手板存在探头板，铺设脚手板及作业时，应尽量使施工荷载内、外传递平衡。 4、 保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。 5、 结构外脚手架每支搭一层，支搭完毕后，经工程部平安员验收合格前方可使用。任何班组长和个人，未经同意不得任意撤除脚手架部件。 6、 严格控制施工荷载，脚手板不得集中堆料施荷，且每边均匀堆放，施工荷载不得大于2kN/m2，确保较大平安储藏。 7、 作业层设置可靠的防护栅栏、挡脚板，防止坠落物体伤人。 8、 脚手架的搭设高度超过2层必须四面实施斜撑加固，加固连接件必须使用符合要求的扣件，撑杆与地面之间必须有效固定防止滑脱。从而保证脚手架稳固。 十、脚手架使用平安技术措施 1、脚手架必须经过验收挂牌前方可使用，严禁使用没有经过专业平安验收的脚手架； 2、使用脚手架的人员必须穿防滑鞋、佩戴平安帽、系带平安带等劳保防护措施及平安防护措施。 3、在脚手架上作业时不许一个人独立作业，必须要配有平安监护人员。 4、在脚手架上放置施工材料不可过多堆放超过其脚手板的最大负荷，平且放置要两边均衡。 5、在脚手架上的施工人员严禁向下乱抛物或工具。 6、上下脚手架必须由爬梯上下，不许从脚手架的其他部位上下。 7、在使用移动脚手架时，刹车轮要锁死固定，防止移动。 8、脚手架假设要移动，脚手架上的施工人员全部离开，方可平行缓慢移动。 9、使用前要检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以到达稳固稳定，确保施工平安。 10、脚手架移动时必须距离临边一定距离，脚手架上方不得有人员，并派专人看护。 11、现场施工负责人及平安员要不定时巡检，从而确保从业人员平安施工。 十一、脚手架撤除平安技术措施 1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业方案，报请批准，进行技术交底后才准工作。作业方案一般包括：拆架的步骤和方法、平安措施、材料堆放地点、劳动组织安排等。 2、拆架时应将脚手架移动至人员较少的部位，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。 3、拆架的高处作业人员应戴平安帽、系平安带、扎裹腿、穿软底防滑鞋。 4、拆架程序应遵守由上而下，先搭后拆的原那么； 5、拆立杆时，要先抱住立杆再拆开最后两个扣，撤除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。
