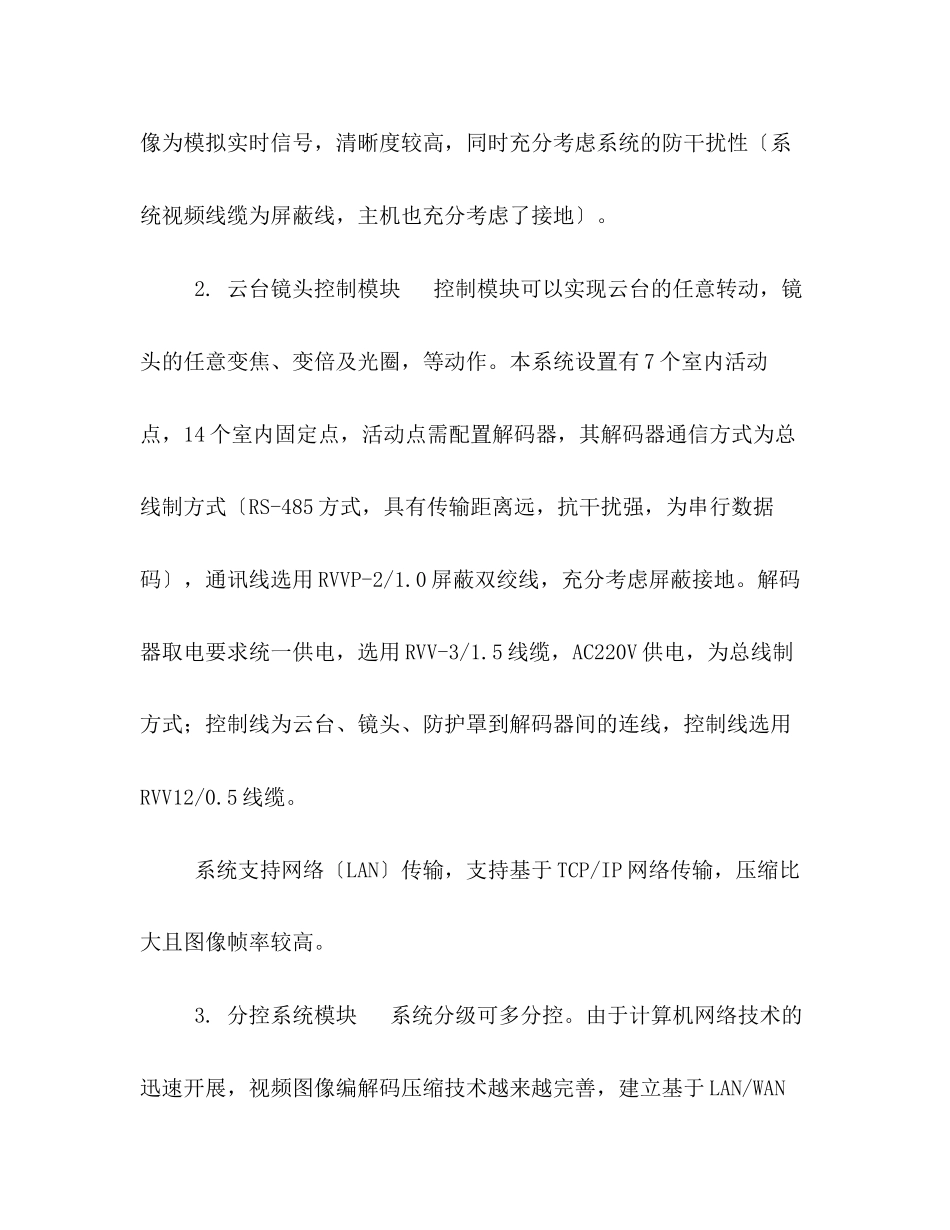

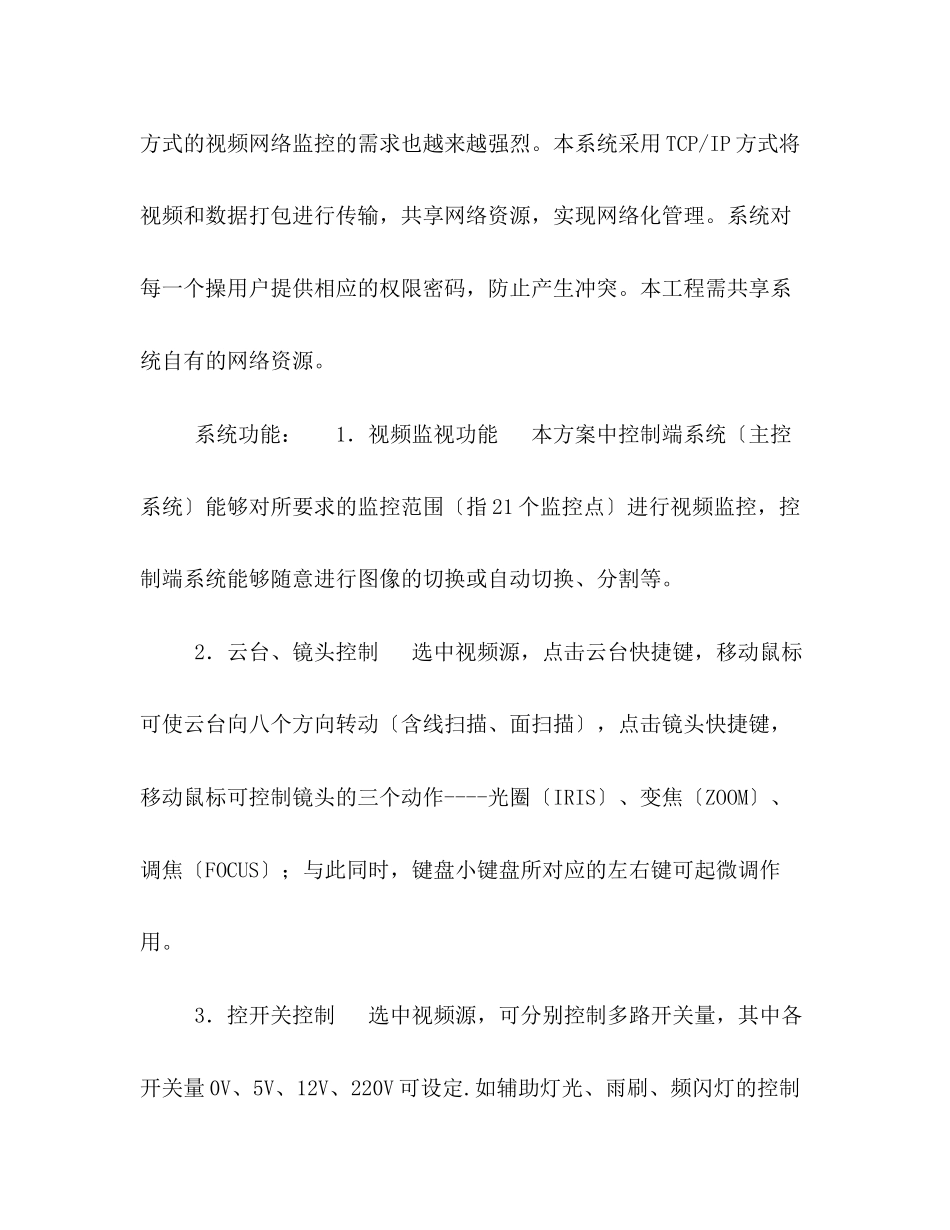

油田远程闭路监控报警系统构成安装方案 油田远程闭路监控报警系统构成安装方案 导读：将油田远程闭路监控、报警系统工程、报警系统所要求的21个摄像机采集的视频信号通过E1视频编解码器经卫星传输至主控前端系统,其模拟视频信号传输为点对点方式,其图像为模拟实时信号,清晰度较高,同时充分考虑系统的防干扰性。 系统组成： 系统由以下功能模块构成： 1. 图像监控模块 将油田远程闭路监控、报警系统工程、报警系统所要求的21个摄像机采集的视频信号通过E1视频编解码器经卫星传输至主控前端系统〔指JC2023系列主控系统处〕，其模拟视频信号传输为点对点方式〔其线缆的粗细视具体情况而定，选用SYV-75-5/ SYV-75-7视频线〕，其图像为模拟实时信号，清晰度较高，同时充分考虑系统的防干扰性〔系统视频线缆为屏蔽线，主机也充分考虑了接地〕。 2. 云台镜头控制模块 控制模块可以实现云台的任意转动，镜头的任意变焦、变倍及光圈，等动作。本系统设置有7个室内活动点，14个室内固定点，活动点需配置解码器，其解码器通信方式为总线制方式〔RS-485方式，具有传输距离远，抗干扰强，为串行数据码〕，通讯线选用RVVP-2/1.0屏蔽双绞线，充分考虑屏蔽接地。解码器取电要求统一供电，选用RVV-3/1.5线缆，AC220V供电，为总线制方式；控制线为云台、镜头、防护罩到解码器间的连线，控制线选用RVV12/0.5线缆。 系统支持网络〔LAN〕传输，支持基于TCP/IP网络传输，压缩比大且图像帧率较高。 3. 分控系统模块 系统分级可多分控。由于计算机网络技术的迅速开展，视频图像编解码压缩技术越来越完善，建立基于LAN/WAN方式的视频网络监控的需求也越来越强烈。本系统采用TCP/IP方式将视频和数据打包进行传输，共享网络资源，实现网络化管理。系统对每一个操用户提供相应的权限密码，防止产生冲突。本工程需共享系统自有的网络资源。 系统功能： 1．视频监视功能 本方案中控制端系统〔主控系统〕能够对所要求的监控范围〔指21个监控点〕进行视频监控，控制端系统能够随意进行图像的切换或自动切换、分割等。 2．云台、镜头控制 选中视频源，点击云台快捷键，移动鼠标可使云台向八个方向转动〔含线扫描、面扫描〕，点击镜头快捷键，移动鼠标可控制镜头的三个动作----光圈〔IRIS〕、变焦〔ZOOM〕、调焦〔FOCUS〕；与此同时，键盘小键盘所对应的左右键可起微调作用。 3．控开关控制 选中视频源，可分别控制多路开关量，其中各开关量0V、5V、12V、220V可设定.如辅助灯光、雨刷、频闪灯的控制等，而且各开关量可自动触发、自动解除等。 4．报警布防 报警源可以是防盗、防火、防事故的双鉴探头、烟感探头、玻璃破碎器、门磁开关、紧急按钮、各种传感器和温度，电流电压等其它模拟量采集设备，当所监控范围内有所变化时，布防后将产生报警，其布撤防都很方便.本主控系统中电子篱笆及视频报警技术，可视化的电子地图技术，视频、音频、文字提示联动相结合的方式，使中心控制端操作者有身临其境的感觉，也是传统矩阵和普通多媒体监控系统所无法比较的。 5．音视频切换 可通过系统管理中的音视频关联设置，可使音视频同步切换，同时也可定时切换，定时切换每一视频窗口活动图像时间可随意设定。 6．视频捕捉及图像存盘 视频捕捉活动图像，以.AVI格式存储，冻结视频图像时，可将精彩画面用.BMP格式存储，并记录下当时的时间和地点信息，以便于检索。视频捕捉活动图像时间可随意设定(缺省为10秒)。 7．多分屏 可将视频画面任意进行分割(软分割)，其同屏最多可显示16个画面，每一画面显示相应的输入视频源，超过16路视频源可翻页显示，即视频源路数可任意扩充，其叠加的汉字标识符可任意设置，通过与其它设备的结合，可同时同屏显示多路活动图像。 8．系统管理(ROOT) 系统管理设置，包括对系统各硬件的配置情况，对系统的各种资源进行设定和控制。具体包括根本参数设置、用户管理、网络主机设置、高级设置、网络监控中心等。系统采用了虚拟现实，具有电子地图功能。 9．分控功能 强大的分控功能可以是居于PSTN或TCP/IP方式，其分控网络化的引入使JETCOM多媒体监控系统进入监控领域一个新的台阶，本系统可结合高速局域网络，资源共享，从而使本系统更能适应现代化，大规模，跨地域的复杂应用场合从而成为一套先进的，完善的，易于组建和扩充的，可适应与各种条件的系统解决方案。 设备技术参数说明 根据上述系统概述及设计要求，现将本系统的主要设备配置其技术参数简介如下，详细具体参数见其说明书和操作手册： 解码器 解码器又名小型智能中心，型号为JC-100，为JC-2023多媒体系统的匹配产品，具备有自检功能和自己的监控程序。其通讯方式为RS-485，通讯速度快，抗干扰能力强，无中继可传输1200m.它可分别对云台、镜头、室外防护罩等信号提供数据解码，使前后端系统构成一体，便于中心的统一控制。解码器安装于摄像机附近，用于对云台的上、下、左、右及3可变镜头的变焦、聚焦、光圈进行控制。 解码器为最小单元的系统，它主要包括以下几个单元：8路报警、6路无源触点、3路220V有源触点可控开关、8选1控制模拟数据通路和1路RS—485通信接口以及云台镜头控制接口。实现的核心是单片机电路，用单片机进行编解码操作。同时还配备有小的监控程序，一旦发生报警，会自动产生相关动作，并将信息编码后向外发送，传送给监控主机。 系统安装时，以每个解码器为中心，向四周就近布防各个探测器。为了平安起见，最好是将解码器安装在与另一个解码器相连的探测器范围内，实现循环或网状的监护网。使得整个解码器互相照应，极难被破坏。 报警接口为模拟接口，通过8位A/D变换口接入单片机系统，能够判别出接口的256种变化量。对于普通的探头，采用三线制，能够有效判别探头的电源线、地线、数据线的断路、短路和数据线上的报警状态。对于象温度探测器、压力探测器等模拟量输出探测器，可以识别各种温度、湿度、压力等的变化，从而实现对环境因素的监视和控制。为今后的开展奠定了坚实的物质根底。 原文出处： ://project.21csp /C182/202320/121.html
