2023 计算机 机房 防雷 工程 方案

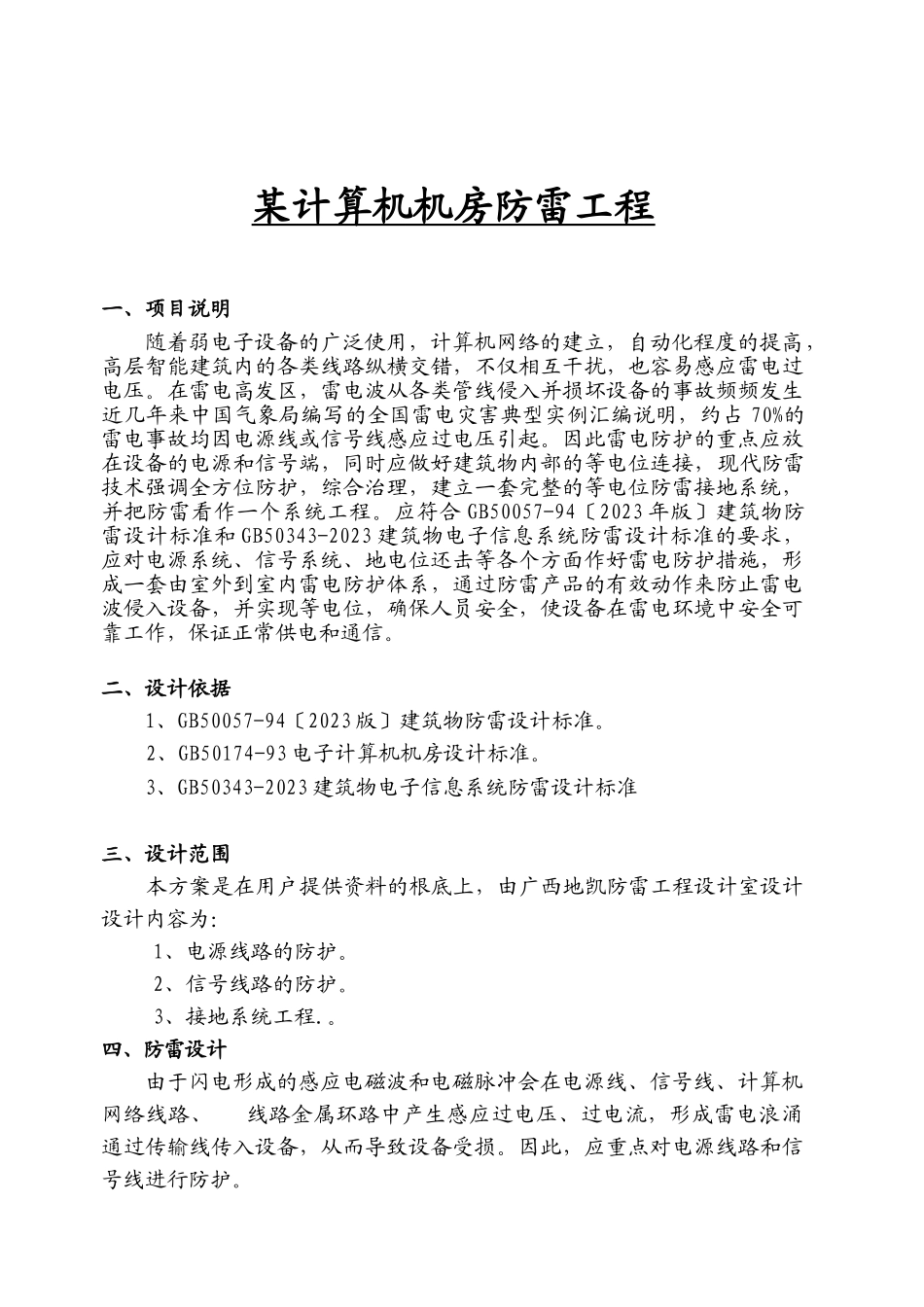

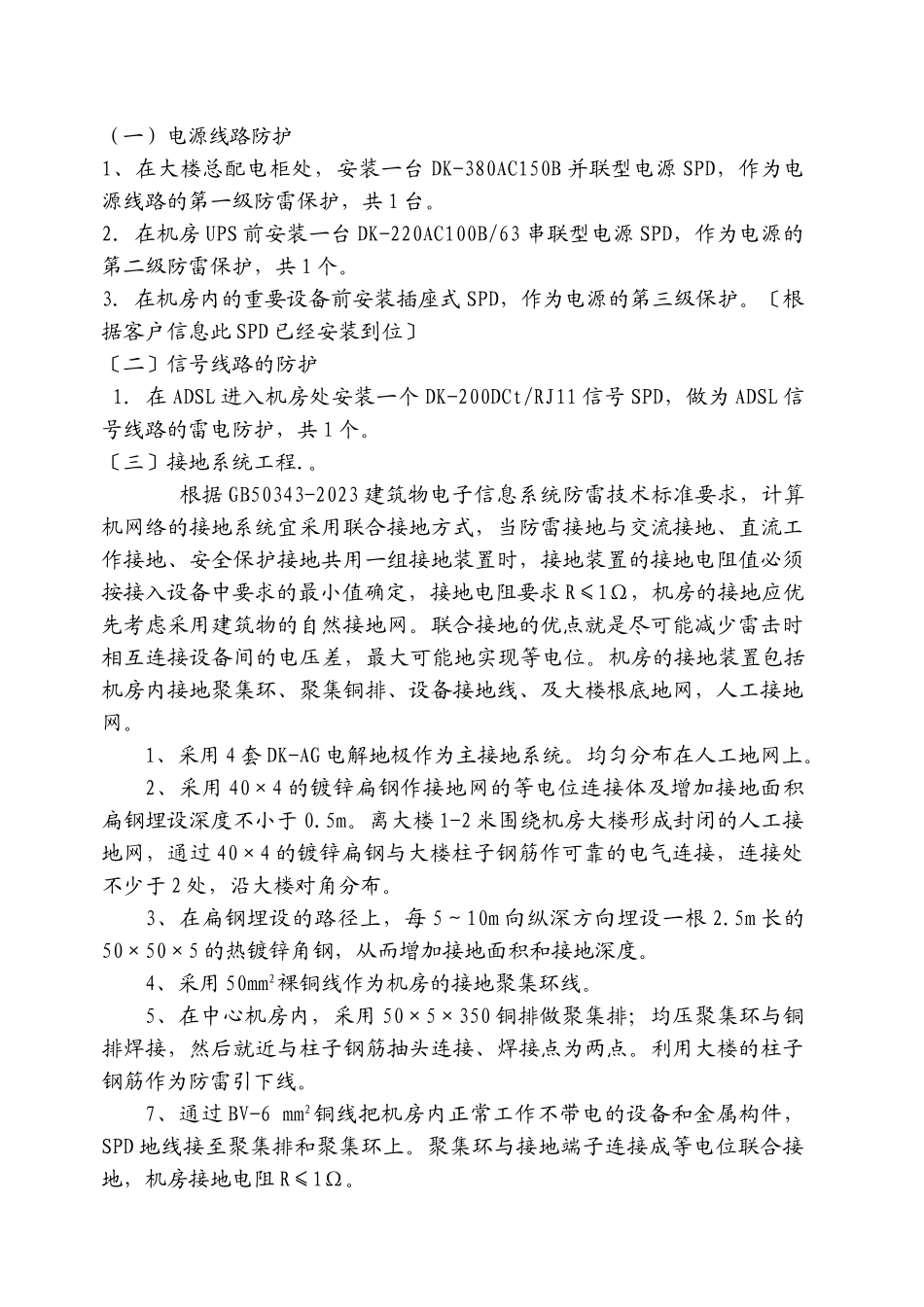

某计算机机房防雷工程 一、项目说明 随着弱电子设备的广泛使用,计算机网络的建立,自动化程度的提高,高层智能建筑内的各类线路纵横交错,不仅相互干扰,也容易感应雷电过电压。在雷电高发区,雷电波从各类管线侵入并损坏设备的事故频频发生。近几年来中国气象局编写的全国雷电灾害典型实例汇编说明,约占70%的雷电事故均因电源线或信号线感应过电压引起。因此雷电防护的重点应放在设备的电源和信号端,同时应做好建筑物内部的等电位连接,现代防雷技术强调全方位防护,综合治理,建立一套完整的等电位防雷接地系统,并把防雷看作一个系统工程。应符合GB50057-94〔2023年版〕建筑物防雷设计标准和GB50343-2023建筑物电子信息系统防雷设计标准的要求,应对电源系统、信号系统、地电位还击等各个方面作好雷电防护措施,形成一套由室外到室内雷电防护体系,通过防雷产品的有效动作来防止雷电波侵入设备,并实现等电位,确保人员安全,使设备在雷电环境中安全可靠工作,保证正常供电和通信。 二、设计依据 1、GB50057-94〔2023版〕建筑物防雷设计标准。 2、GB50174-93电子计算机机房设计标准。 3、GB50343-2023建筑物电子信息系统防雷设计标准 三、设计范围 本方案是在用户提供资料的根底上,由广西地凯防雷工程设计室设计,设计内容为: 1、电源线路的防护。 2、信号线路的防护。 3、接地系统工程.。 四、防雷设计 由于闪电形成的感应电磁波和电磁脉冲会在电源线、信号线、计算机网络线路、 线路金属环路中产生感应过电压、过电流,形成雷电浪涌通过传输线传入设备,从而导致设备受损。因此,应重点对电源线路和信号线进行防护。 (一) 电源线路防护 1、在大楼总配电柜处,安装一台DK-380AC150B并联型电源SPD,作为电源线路的第一级防雷保护,共1台。 2.在机房UPS前安装一台DK-220AC100B/63串联型电源SPD,作为电源的第二级防雷保护,共1个。 3.在机房内的重要设备前安装插座式SPD,作为电源的第三级保护。〔根据客户信息此SPD已经安装到位〕 〔二〕信号线路的防护 1.在ADSL进入机房处安装一个DK-200DCt/RJ11信号SPD,做为ADSL信号线路的雷电防护,共1个。 〔三〕接地系统工程.。 根据GB50343-2023建筑物电子信息系统防雷技术标准要求,计算机网络的接地系统宜采用联合接地方式,当防雷接地与交流接地、直流工作接地、安全保护接地共用一组接地装置时,接地装置的接地电阻值必须按接入设备中要求的最小值确定,接地电阻要求R≤1Ω,机房的接地应优先考虑采用建筑物的自然接地网。联合接地的优点就是尽可能减少雷击时相互连接设备间的电压差,最大可能地实现等电位。机房的接地装置包括机房内接地聚集环、聚集铜排、设备接地线、及大楼根底地网,人工接地网。 1、采用4套DK-AG电解地极作为主接地系统。均匀分布在人工地网上。 2、采用40×4的镀锌扁钢作接地网的等电位连接体及增加接地面积,扁钢埋设深度不小于0.5m。离大楼1-2米围绕机房大楼形成封闭的人工接地网,通过40×4的镀锌扁钢与大楼柱子钢筋作可靠的电气连接,连接处不少于2处,沿大楼对角分布。 3、在扁钢埋设的路径上,每5~10m向纵深方向埋设一根2.5m长的50×50×5的热镀锌角钢,从而增加接地面积和接地深度。 4、采用50mm2裸铜线作为机房的接地聚集环线。 5、在中心机房内,采用50×5×350铜排做聚集排;均压聚集环与铜排焊接,然后就近与柱子钢筋抽头连接、焊接点为两点。利用大楼的柱子钢筋作为防雷引下线。 7、通过BV-6 mm2铜线把机房内正常工作不带电的设备和金属构件,SPD地线接至聚集排和聚集环上。聚集环与接地端子连接成等电位联合接地,机房接地电阻R≤1Ω。 五、工程所用产品及材料表 产品名称及材料型号 单位 数量 备 注 DK-380AC150B并联型电源SPD 个 1 大楼总配电箱 DK-220AC100B/63串联型电源SPD 个 1 机房UPS前 DK-AGa电解地极 套 4 高效降阻产品 50×5×350 mm铜排 个 1 聚集排 50mm2铜线 米 40 接地聚集环 铜铁转换接头 个 2 接地端子 热度锌角钢50×5×2500 根 8 垂直接地体 热度锌扁钢-40×4 米 80 水平接地体 BV-6mm2铜线 米 30 设备接地线 六、主要产品介绍 DK-380AC150B并联型电源SPD 产品介绍: 本产品适用防雷区域:LPZO区与LPZ1区交界处〔B级/Ⅳ类〕电源线路的 雷电浪涌防护。 (1)适用于雷电防护等级为A级的电子信息系统电源第一级雷电浪涌防护; (2)模块化设计,密封性好,安装接线方便; (3)采用了“3+1”电路结构,适用于TT系统; (4)采用温控断路技术,内置过流保护电路,彻底防止火险; (5)具有工作指示、遥信接口及劣化告警指示功能,绿色〔正常〕,红色〔失效〕; (6)具有防尘、防腐、防爆、阻燃等功能; (7)高能量SPD、通流量大、漏流小,特别适用于恶劣的雷电环境。 技术参数: 产 品 型 号  DK-380AC150  产 品 名 称  II 型电源电涌保护器 保护级别  B级  额定电压Un(V)  380V  标称放电电流In(kA)  80kA〔8/20μs〕  最大放电电流Imax(kA)  160kA〔8/20μs〕  电压保护水平Up(kV)  ≤1.5kV〔20kA   8/20μs〕  最大持续运行电压Uc(V)  385V  动作电压(V)  ≥620V  响应时间(ns)  <20ns  漏电流(μA)  ≤30μA  保护模式  L-N-PE (3+1) 劣化指示  劣化指示窗/远程告警输出 连接导线截面  SPD连接线:BVR-16mm2,接地BVR-25mm2 工作环境  温度:-40℃~+80℃,相对湿度<95%。  外壳材料  阻燃材料 安装位置  总配电柜或分配电箱电源进线端,配35mm电气导轨。 产品的安装与应用: 〔1〕保护器应用于主配电系统电源第一级雷电防护,并联安装在建筑物总配电柜或配电箱的电源进线端,可采用凯文连接方式; 〔2〕适用于3+1/1+1接线模式下配电箱及重要设备配电箱; 〔3〕适用于交流配电设备的防雷保护,如:通信、电视播送、计算机房、自动控制、机电设备及所有配电设备的雷电浪涌保护; 〔4〕适于室内运行,如安装在室外时,必须加装防水外壳; 〔5〕所有接线必须牢固及可靠电气联接; 〔6〕防雷接地应符合防雷标准要求,接地线尽可能粗短且接地电阻应小于10Ω。 DK-220AC100B/63串联型电源SPD 产品介绍:       DK-380AC80 B型、DK-380AC100 型、DK-380AC120 B型、DK-380AC150 B型         并联B型箱式带雷击计数器电涌保护器按照IEC标准设计,配备电源工作指示、故障指示及雷击计数器等。          本产品适用于220/380V配电系统的防雷。          防雷箱具有空开外局部离装置,配置有工作指示、故障指示和雷击记数器等功能;采用温控断路技术,内置过流保护电路,能彻底防止火险。具有残压极低、响应速度快、通流容量大、寿命长;品种齐全、维护简单等诸多优点。采用3+1保护模式、多种不同工作电压等级和雷电通流容量的产品,并可根据用户需要,特制生产。 8/20μs最大放电电流Imax可达80-150kA/每线              ◆    电源工作指示    ◆    故障指示    ◆    雷击计数器     ◆  远程告警遥信接口        产品型号与技术参数: 型号 DK-380AC80 B型 DK-380AC100 B型 DK-380AC120 B型 DK-380AC150 B型 外壳材质 铁质箱体 外壳防护等级 IP20 颜色 蓝色 安装方式 挂壁式 接线端口数量 5PIN 工作温度 -40~+85℃ 相对湿度 ≤95% 损坏状态 呈断路状态 保护模式 L-N-PE〔3+1〕 外形尺寸 320×230×122 重量(kg)  6.3 6.45 6.5 6.7 指示功能 工作指示、故障指示、雷击计数 主要参考标准 IEC61643-1和GB 18802.1—2023 防雷保护等级 B级 SPD类型 一端口 适用的供电系统类型 TT,TN,IT 额定电压 380V AC 最大持续运行电压 385V AC 动作电压 ≥620V DC 额定工作频率 50Hz〔60Hz〕 漏电流 ≤30μA 标称放电电流〔8/20〕μs 40kA 50kA 60kA 80kA 最大放电电流〔8/20〕μs 80kA 100kA 120kA 160kA 电压保护水平〔8/20〕μs〔10kA〕Up ≤1.5kV ≤1.5kV ≤1.5kV ≤1.5kV 电压保护水平〔8/20〕μs〔In〕Up ≤2.5kV ≤2.5kV ≤3.0kV ≤3.5kV 响应时间(L-N) <20nS 响应时间(N-PE) <100nS 主线路连接参数   L〔N〕接口类型 螺栓固定式端子 螺栓规格 M5 SPD连接导线最小截面 BVR-16mm2 SPD连接导线最大截面 BVR-35mm2 PE接口类型 螺栓固定式端子 螺栓规格 M6 PE连接导线最小截面 BVR-25mm2 PE连接导线最大截面 BVR-50mm2 远程告警线路连接参数   接口类型 螺栓固定式端子 螺栓规格 M2 连接导线最大截面 BVR-1.5mm2 最大工作电压 125V DC 最大工作电流 0.5A〔DC〕 最大负载功率 12.5W 定货号  10301007 10301003 10301002 10301001
