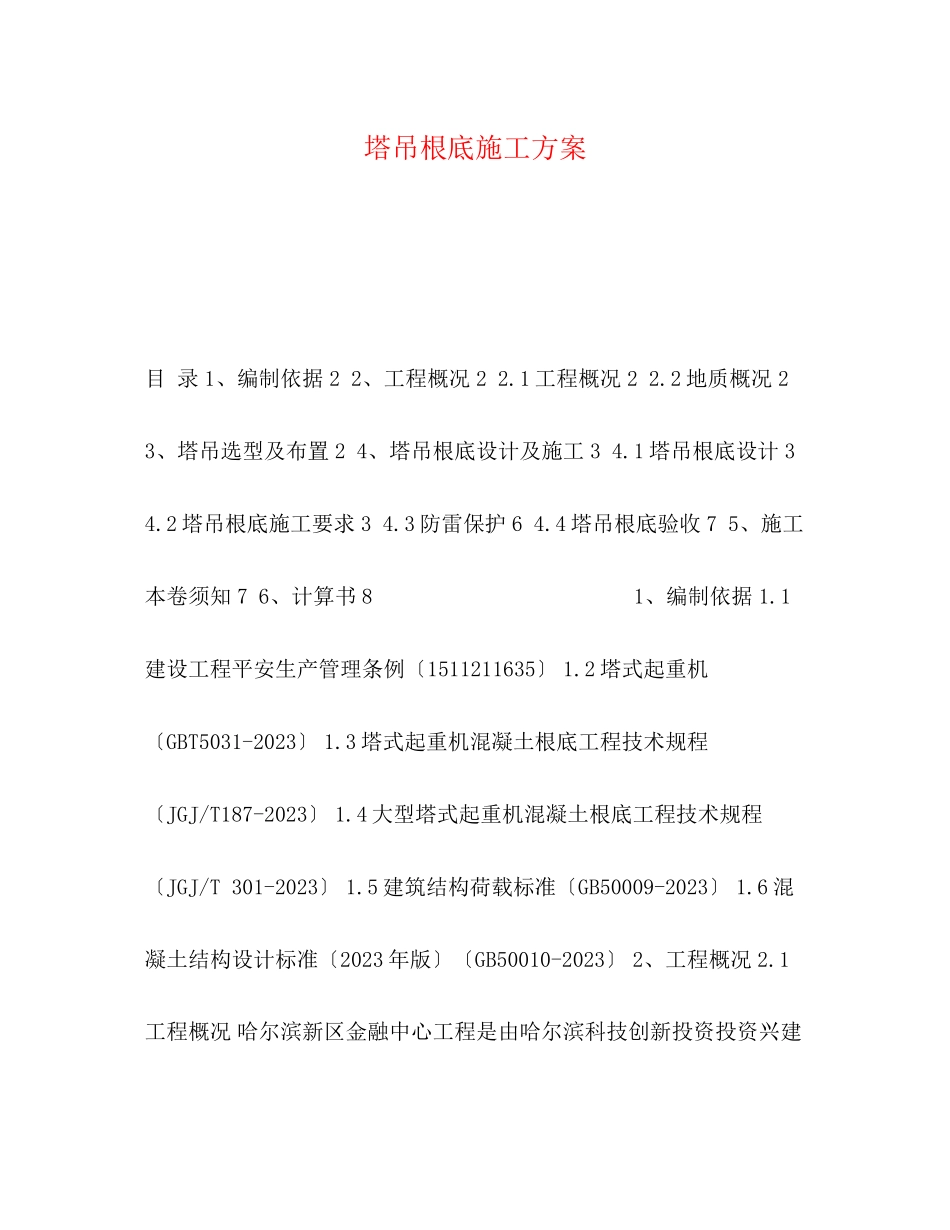

2023年塔吊基础施工方案.docx

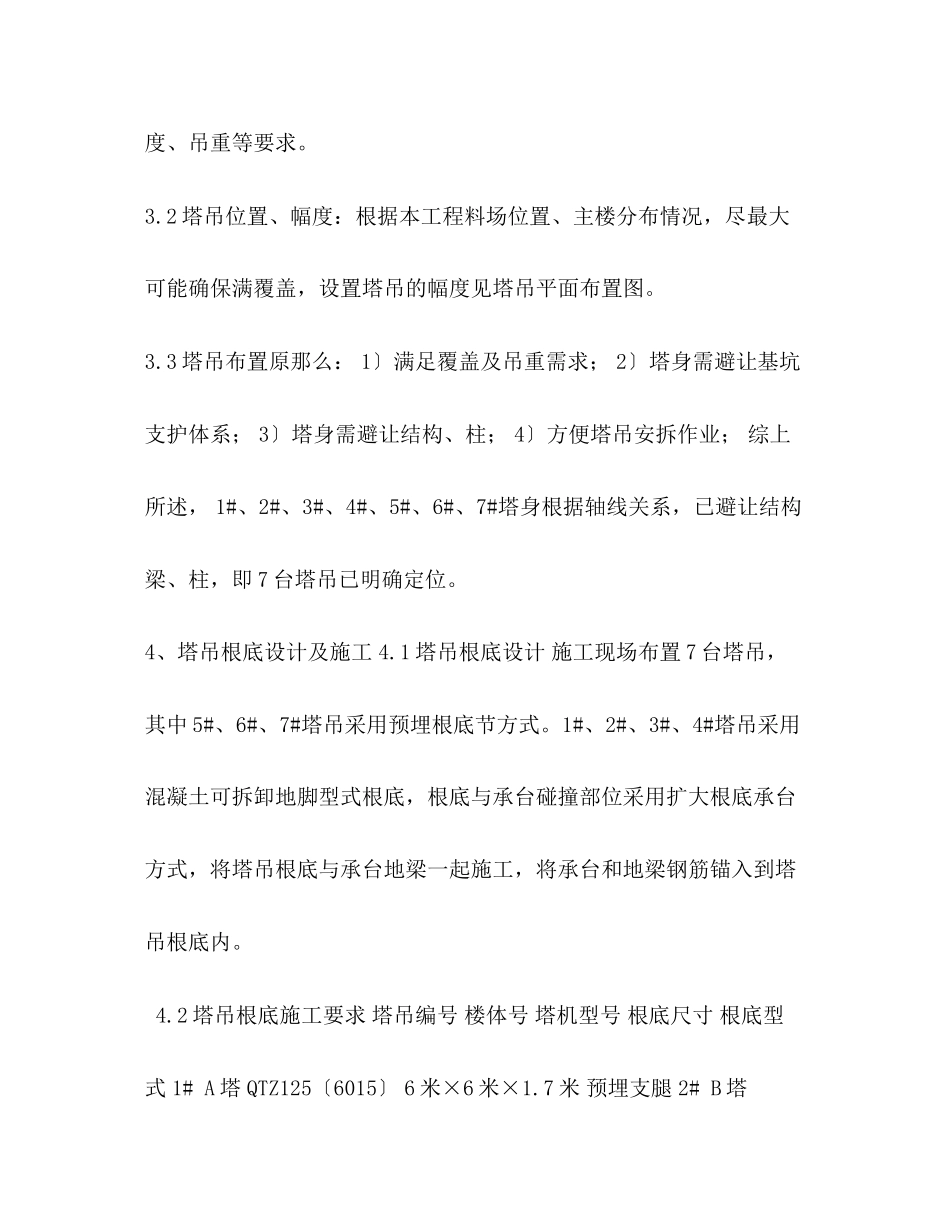

塔吊根底施工方案 目 录 1、编制依据 2 2、工程概况 2 2.1工程概况 2 2.2地质概况 2 3、塔吊选型及布置 2 4、塔吊根底设计及施工 3 4.1塔吊根底设计 3 4.2塔吊根底施工要求 3 4.3防雷保护 6 4.4塔吊根底验收 7 5、施工本卷须知 7 6、计算书 8 1、编制依据 1.1建设工程平安生产管理条例〔1511211635〕 1.2塔式起重机〔GBT5031-2023〕 1.3塔式起重机混凝土根底工程技术规程〔JGJ/T187-2023〕 1.4大型塔式起重机混凝土根底工程技术规程〔JGJ/T 301-2023〕 1.5建筑结构荷载标准〔GB50009-2023〕 1.6混凝土结构设计标准〔2023年版〕〔GB50010-2023〕 2、工程概况 2.1工程概况 哈尔滨新区金融中心工程是由哈尔滨科技创新投资投资兴建的办公综合体。位于哈尔滨市松北新区,创新路以南,科技一街以西,创新一路以北位置。工程总占地面积51726.4㎡，总建筑面积226609.17㎡，其中地下建筑面积46429.33㎡。由A区塔楼及裙房、B区塔楼及裙房、C区塔楼及裙房、D区塔楼及裙房、整体地下室组成。A塔地上19层，高度84.0m；B塔地上22层，高度96.60m；C塔地上22层，高度96.60m；D塔地上33层，高度143.1m；裙房地上三层，建筑高度21.6m；整体地下室地下1层。±0.000相当于绝对标高119.30m。 地下室平时为车库、设备房，战时为人防；地上裙房1-3层为商业及银行，3层以上塔楼为办公用房；A区裙楼屋面3层顶为空中花园；D塔在11层，22层位置设置避难层。 2.2地质概况 工程部根据塔吊位置及地勘报告，该工程地基承载力适宜做混凝土承台桩根底。 3、塔吊选型及布置 3.1塔吊选型原那么：满足工程进度的吊次、幅度、吊重等要求。 3.2塔吊位置、幅度：根据本工程料场位置、主楼分布情况，尽最大可能确保满覆盖，设置塔吊的幅度见塔吊平面布置图。 3.3塔吊布置原那么： 1〕满足覆盖及吊重需求； 2〕塔身需避让基坑支护体系； 3〕塔身需避让结构、柱； 4〕方便塔吊安拆作业； 综上所述， 1#、2#、3#、4#、5#、6#、7#塔身根据轴线关系，已避让结构梁、柱，即7台塔吊已明确定位。 4、塔吊根底设计及施工 4.1塔吊根底设计 施工现场布置7台塔吊，其中5#、6#、7#塔吊采用预埋根底节方式。1#、2#、3#、4#塔吊采用混凝土可拆卸地脚型式根底，根底与承台碰撞部位采用扩大根底承台方式，将塔吊根底与承台地梁一起施工，将承台和地梁钢筋锚入到塔吊根底内。 4.2塔吊根底施工要求 塔吊编号 楼体号 塔机型号 根底尺寸 根底型式 1# A塔 QTZ125〔6015〕 6米×6米×1.7米 预埋支腿 2# B塔 QTZ125〔6015〕 6米×6米×1.7米 预埋支腿 3# C塔 QTZ250〔7015〕 6米×6米×1.7米 预埋支腿 4# D塔 JP7527〔7527〕 6米×6米×1.7米 预埋支腿 5# C区裙房 QTZ80(TC5610) 4.5米×4.5米×1.35米 预埋根底节 6# A区裙房 QTZ80(TC5610) 4.5米×4.5米×1.35米 预埋根底节 7# D区裙房 QTZ80(TC5610) 4.5米×4.5米×1.35米 预埋根底节 4.2.1 5#、6#、7#塔QTZ80(TC5610)塔吊根底定位详见以下列图： C区裙房5#塔吊根底桩定位 A区裙房6#塔吊根底桩定位 D区裙房7#塔吊根底桩定位 4.2.2 1#、2#塔QTZ125〔6015〕,3#塔QTZ250〔7015〕,4#塔JP7527〔7527〕塔吊根底定位详见以下列图： A塔楼1#塔吊根底桩定位 B塔楼2#塔吊根底桩定位 C塔楼3#塔吊根底桩定位 D塔楼4#塔吊根底桩定位 4.2.3 塔吊根底采用桩基承台的方式，桩采用超流态混凝土灌注桩，混凝土强度等级C30，桩基及承台的具体施工做法详见附件附图。 4.3防雷保护 塔吊需进行防雷接地保护，接地电阻不大于4Ω。接地导体可采用横截面积不小于16mm2的绝缘铜电缆或横截面30mm×3.5mm外表经电镀的金属条，接地件必须插入地面以下1.5米。 4.4塔吊根底验收 塔吊根底安装施工完毕后，需进行根底验收工作。根底可拆卸地脚檐口水平度不能超过1‰，根底垫层采用C15混凝土强度大于70%以上方可制作根底，根底C35混凝土强度大于70%，塔吊根底经验收合格后，方可安装塔吊。 为保证现场安装塔吊要求，采用高标号混凝土砼强度C45〔内参早强剂〕同时注意每个塔吊根底留置两组同条件试块；砼强度到达设计强度的70%〔C35〕后接到质量部门指令前方可进行后续塔吊安装工作。 4.5塔吊根底防水施工 1#、2#、3#塔吊根底与承台采用扩大承台施工方式，增大承台高度，涉及防水做法同正式结构防水。 4#、5#、6#塔吊根底垫层采用100mm厚C15细石混凝土，为保证整体施工质量，塔吊根底增设一道防水，采用3厚+4厚SBS改性沥青防水卷材〔II型，-25℃〕，在塔吊根底外搭设不小于300mm，在阴阳角处增设附加层与底板正式防水材料搭接处理。防水层上增设50mm厚C20混凝土保护层。桩头防水处理参照如下做法： 〔1〕 桩顶做法：钢筋砼桩头〔清理干净〕+1.0厚水泥基渗透结晶型涂料防水层；桩头钢筋采用遇水膨胀止水环固定。 〔2〕 桩头周边做法：100厚C15砼垫层+1.0厚水泥基渗透结晶型防水涂料〔桩身周围250mm范围内〕+附加防水层〔4厚SBS改性沥青防水卷材(聚酯胎II型，-25℃)〕，附加宽度≥250mm+3厚SBS改性沥青防水卷材〔聚酯胎II型，-25℃〕+50厚C20细石混凝土保护层；桩身周边采用密封膏或非固化防水涂料密封处理。 5、施工本卷须知 5.1塔吊根底预埋节定位及水平度〔≦1‰〕必须经工程测量人员进行复核，保证安装位置及标高到达设计要求； 5.2对预埋节做好必要加固，防止在砼浇筑过程位置偏移； 5.3钢筋下料注意拉结筋长度及马镫高度，防止后续返工，造成浪费； 5.4保证对阴阳角附加层施工〔宽度250〕，处理好桩头位置，保证桩头渗透结晶施工质量、及对桩头锚筋止水环的施工；桩头锚入塔吊根底高度50mm，桩头锚筋锚固长度35d，即不小于700mm； 6、计算书 6.1 QTZ80(TC5610)塔吊计算书 依据塔式起重机混凝土根底工程技术规程(JGJ/T 187-2023)。 一. 参数信息 本计算书参考塔吊说明书荷载参数进行验算。 塔吊型号:QTZ80 塔机工作状态:Fv=511.2kN,Fh=18.3kN 塔机非工作状态:Fv=464.1kN,Fh=73.9kN 工作状态倾覆力矩:M=1335kN.m 非工作状态倾覆力矩:M=-1552kN.m 塔吊计算高度:H=46m 塔身宽度:B=1.6m 桩身混凝土等级:C30 承台混凝土等级:C35 保护层厚度:H=40mm 矩形承台边长:H=4.5m 承台厚度:Hc=1.35m 承台箍筋间距:S=450mm 承台钢筋级别:HRB400 承台顶面埋深:D=0.0m 桩直径:d=0.6m 桩间距:a=3.3m 桩钢筋级别:HRB400 桩入土深度:16m 桩型与工艺:超流态混凝土灌注桩 计算简图如下： 二. 荷载计算 1. 塔机根底竖向荷载 1) 塔机工作状态竖向荷载标准值 Fk=511.2kN 2) 塔机非工作状态竖向荷载标准值 Fk=464.1kN 3) 根底以及覆土自重标准值 Gk=4.5×4.5×1.35×25=683.4375kN 承台受浮力：Flk=4.5×4.5×0.85×10=172.125kN 2. 塔机根底水平荷载 1) 工作状态下塔机根底水平荷载标准值 Fvk = 18.30kN 2) 非工作状态下塔机根底水平荷载标准值 Fvk = 73.90kN 3. 塔机的倾覆力矩 工作状态下，标准组合的倾覆力矩标准值 Mk = 1335.00kN.m 非工作状态下，标准组合的倾覆力矩标准值 Mk = -1552.00kN.m 三. 桩竖向力计算 非工作状态下： Qk=(Fk+Gk)/n=(464.1+683.44)/5=229.51kN Qkmax=(Fk+Gk)/n+(Mk+Fvk×h)/L =(464.1+683.4375)/5+Abs(-1552.00+73.90×1.35)/4.67=540.73kN Qkmin=(Fk+Gk-Flk)/n-(Mk+Fvk×h)/L =(464.1+683.4375-172.125)/5-Abs(-1552.00+73.90×1.35)/4.67=-116.14kN 工作状态下： Qk=(Fk+Gk+Fqk)/n=(511.2+683.44)/5=238.93kN Qkmax=(Fk+Gk+Fqk)/n+(Mk+Fvk×h)/L =(511.2+683.4375)/5+Abs(1335.00+18.30×1.35)/4.67=530.32kN Qkmin=(Fk+Gk+Fqk-Flk)/n-(Mk+Fvk×h)/L =(511.2+683.4375-172.125)/5-Abs(1335.00+18.30×1.35)/4.67=-86.89kN 四. 承台受弯计算 1. 荷载计算 不计承台自重及其上土重，第i桩的竖向力反力设计值： 工作状态下： 最大压力 Ni=1.35×(Fk+Fqk)/n+1.35×(Mk+Fvk×h)/L =1.35×(511.2)/5+1.35×(1335.00+18.30×1.35)/4.67=531.41kN 最大拔力 Ni=1.35×(Fk+Fqk)/n-1.35×(Mk+Fvk×h)/L =1.35×(511.2)/5-1.35×(1335.00+18.30×1.35)/4.67=-255.36kN 非工作状态下： 最大压力 Ni=1.35×Fk/n+1.35×(Mk+Fvk×h)/L =1.35×464.1/5+1.35×(-1552.00+73.90×1.35)/4.67=-294.85kN 2. 弯矩的计算 依据塔式起重机混凝土根底工程技术规程第6.4.2条 其中 Mx,My1──计算截面处XY方向的弯矩设计值(kN.m)； xi,yi──单桩相对承台中心轴的XY方向距离(m)； Ni──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。 由于工作状态下，承台正弯矩最大： Mx=My=2×531.41×0.85=903.39kN.m 3. 配筋计算 根据混凝土结构设计标准GB50010-2023第6.2.10条 式中 α1──系数，当混凝土强度不超过C50时，α1取为1.0,当混凝土强度等级为C80时，α1取为0.94,期间按线性内插法确定； fc──混凝土抗压强度设计值； h0──承台的计算高度； fy──钢筋受拉强度设计值，fy=360N/mm2。 底部配筋计算: αs=903.39×106/(1.000×16.700×4500.000×13102)=0.007005 η=1-(1-2×0.007005)0.5=0.007030 γs=1-0.007030/2=0.996485 As=903.39×106/(0.996485×1310.0×360.0)=1922.3mm2 承台底部实际选用钢筋为：钢筋直径25.0mm，钢筋间距为150mm, 承台底部选择钢筋配筋面积为As0 = 3.14×252/4 × Int(4
