高压旋喷桩在海上风电桩周土加固中的应用_郭琼玲.pdf

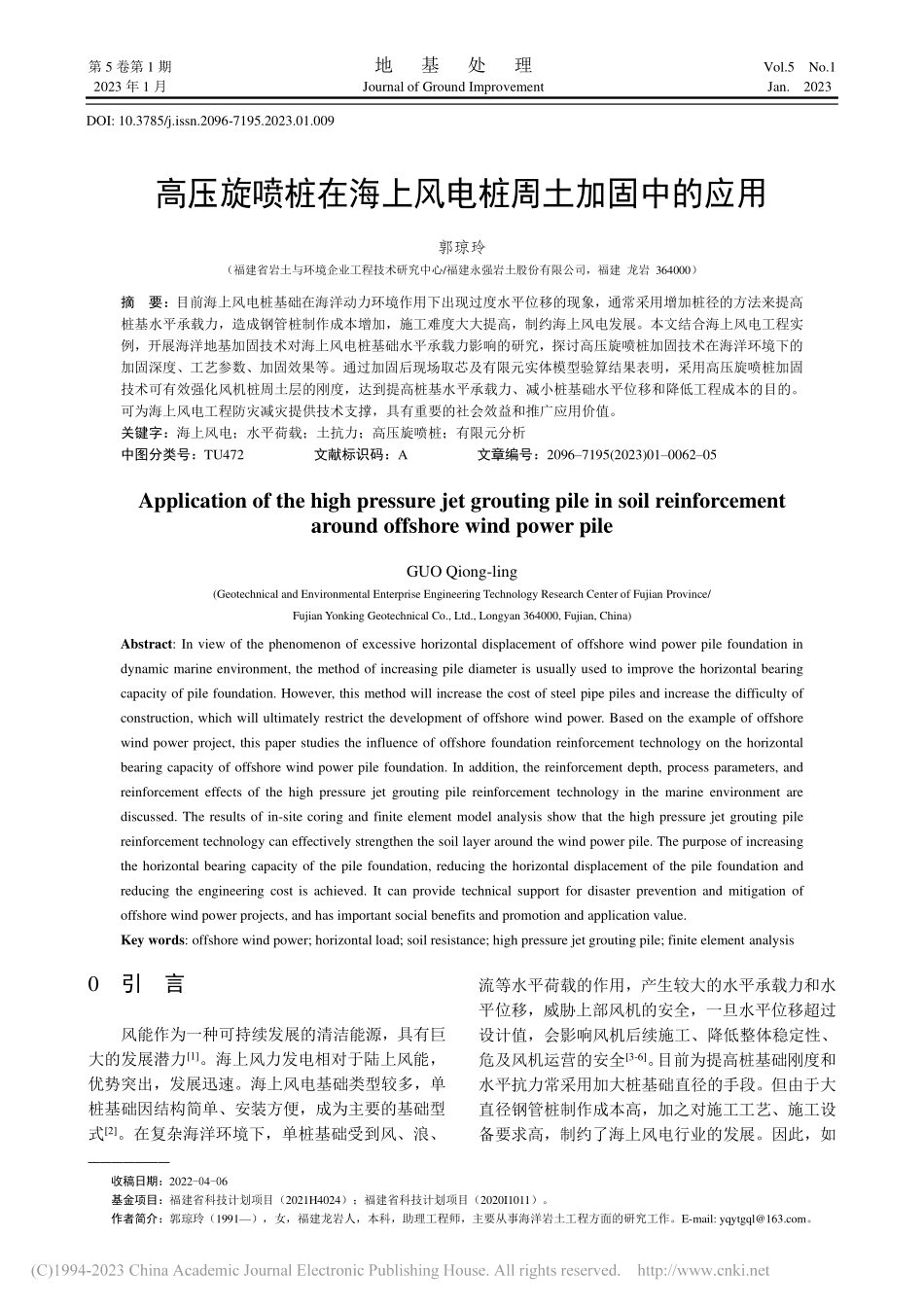

第 5 卷第 1 期 地 基 处 理 Vol.5 No.1 2023 年 1 月 Journal of Ground Improvement Jan.2023 高压旋喷桩在海上风电桩周土加固中的应用 郭琼玲（福建省岩土与环境企业工程技术研究中心/福建永强岩土股份有限公司，福建 龙岩 364000）摘 要：目前海上风电桩基础在海洋动力环境作用下出现过度水平位移的现象，通常采用增加桩径的方法来提高桩基水平承载力，造成钢管桩制作成本增加，施工难度大大提高，制约海上风电发展。本文结合海上风电工程实例，开展海洋地基加固技术对海上风电桩基础水平承载力影响的研究，探讨高压旋喷桩加固技术在海洋环境下的加固深度、工艺参数、加固效果等。通过加固后现场取芯及有限元实体模型验算结果表明，采用高压旋喷桩加固技术可有效强化风机桩周土层的刚度，达到提高桩基水平承载力、减小桩基础水平位移和降低工程成本的目的。可为海上风电工程防灾减灾提供技术支撑，具有重要的社会效益和推广应用价值。关键字：海上风电；水平荷载；土抗力；高压旋喷桩；有限元分析 中图分类号：TU472 文献标识码：A 文章编号：20967195(2023)01006205 Application of the high pressure jet grouting pile in soil reinforcement around offshore wind power pile GUO Qiong-ling(Geotechnical and Environmental Enterprise Engineering Technology Research Center of Fujian Province/Fujian Yonking Geotechnical Co.,Ltd.,Longyan 364000,Fujian,China)Abstract:In view of the phenomenon of excessive horizontal displacement of offshore wind power pile foundation in dynamic marine environment,the method of increasing pile diameter is usually used to improve the horizontal bearing capacity of pile foundation.However,this method will increase the cost of steel pipe piles and increase the difficulty of construction,which will ultimately restrict the development of offshore wind power.Based on the example of offshore wind power project,this paper studies the influence of offshore foundation reinforcement technology on the horizontal bearing capacity of offshore wind power pile foundation.In addition,the reinforcement depth,process parameters,and reinforcement effects of the high pressure jet grouting pile reinforcement technology in the marine environment are discussed.The results of in-site coring and finite element model analysis show that the high pressure jet grouting pile reinforcement technology can effectively strengthen the soil layer around the wind power pile.The purpose of increasing the horizontal bearing capacity of the pile foundation,reducing the horizontal displacement of the pile foundation and reducing the engineering cost is achieved.It can provide technical support for disaster prevention and mitigation of offshore wind power projects,and has important social benefits and promotion and application value.Key words:offshore wind power;horizontal load;soil resistance;high pressure jet grouting pile;finite element analysis 0 引 言 风能作为一种可持续发展的清洁能源，具有巨大的发展潜力1。海上风力发电相对于陆上风能，优势突出，发展迅速。海上风电基础类型较多，单桩基础因结构简单、安装方便，成为主要的基础型式2。在复杂海洋环境下，单桩基础受到风、浪、流等水平荷载的作用，产生较大的水平承载力和水平位移，威胁上部风机的安全，一旦水平位移超过设计值，会影响风机后续施工、降低整体稳定性、危及风机运营的安全3-6。目前为提高桩基础刚度和水平抗力常采用加大桩基础直径的手段。但由于大直径钢管桩制作成本高，加之对施工工艺、施工设备要求高，制约了海上风电行业的发展。因此，如 收稿日期：2022-04-06 基金项目：福建省科技计划项目（2021H4024）；福建省科技计划项目（2020I1011）。作者简介：郭琼玲（1991），女，福建龙岩人，本科，助理工程师，主要从事海洋岩土工程方面的研究工作。E-mail:。DOI:10.3785/j.issn.2096-7195.2023.01.009 第 1 期 郭琼玲：高压旋喷桩在海上风电桩周土加固中的应用 63 何有效提高单桩基础水平承载特性、降低工程成本是亟待解决的问题。桩基的水平承载力是由桩基础刚度及桩侧的土抗力（尤其是上部浅层土体）控制7-8，浅层土层主要为淤泥、粉砂土，土质相对较差。故可采用地基加固技术改变桩周土特性，从而有效提高桩基水平承载力，减小桩基水平位移，降低施工成本9-10。高压旋喷桩因占地面积小、工艺简单、成本低廉等特点，是应用较为广泛的一种地基处理手段，但目前主要用于陆上工程，在海上的应用鲜有报道。本文依托某海上风电场项目，详细阐述了高压旋喷桩技术在加固海上风电桩周土中的设计方案和关键施工要点，为海上进行桩周土加固项目提供借鉴和参考，也进一步推广高压旋喷桩加固技术在海洋工程地基处理中的应用。1 工程简介 1.1 工程概况 广东沿海某海上风电场项目，总装机容量为500 MW，海域水深在2328 m之间，场址中心离岸距离约15 km，共布置91台风电机组，风机基础形式为大直径单桩基础（单桩直径7.5 m），设计级别为1级。目前已完成部分机位桩基础沉桩。1.2 地质条件 根据已沉桩X机位地勘资料揭示，在钻进深度控制范围内，地层主要有淤泥（层厚1 m）、淤泥质土（层厚1.5 m）、粉砂混淤泥（层厚2.5 m）、粉砂混黏性土（层厚4.2 m）、粉砂（层厚3.3 m）、淤泥质土（层厚2.5 m）、粉质黏土（层厚8.6 m）、中砂、砾砂、粉质黏土等。1.3 问题及分析 X号机位单桩验收时法兰面倾斜度为0.7，半年后在准备安装塔筒时复测X号机位的法兰倾斜度达13.06，与验收时信息对比有较大变化且超过设计要求（3）。通过对设计、地勘等进行复核，结论表明出现该现象是由于单桩基础沉桩后，上部浅层桩周土因承载力低、稳定性差，不足以抵抗风、浪、流等水平荷载作用，而产生较大水平位移。2 加固方案 考虑到现有桩基础的倾斜情况以及后续可能出现的变形对结构整体稳定性的影响，从施工角度和经济性方面综合考虑，采取桩周土加固方案。加固处理的目的是强化桩周土层，改善桩周土体特性，提高桩基础的整体刚度和抗水平承载能力，控制基础变形及泥面转角，保障桩基础的稳定性及安全性。因加固施工需在海上进行，操作平台有限，受环境影响大，故本工程选定高压旋喷桩地基处理技术加固桩周土层。具体如下：在钢管桩周围（桩外一倍桩径）内采用多圈高压旋喷桩加固土层，加固主要针对上部软土地层（淤泥、淤泥质土、粉砂混淤泥及粉砂混黏性土）和易松动塌陷的砂层，加固深度为海床面以下约16 m，桩端落在粉质黏土层上（如图1、图2所示）。参考相关经验，加固后的地层取芯芯样室内抗压强度值设计要求达1.6 MPa，土地置换率按27%考虑。R=0.75 m202020R=3.75 m5.75 m8.25 m10.75 m 图1 旋喷加固平面示意图 Fig.1 Arrangement of jet grouting pile -27.73粉砂混淤泥-29.73-31.73粉砂混黏性土粉砂淤泥质土粉质黏土其它粉质黏土-26.73泥面-0.3设计低水位-35.93-39.23-41.73-45.73-72.737 5002 0004 500淤泥高压旋喷桩桩7 500淤泥质土-0.8极端低水位+1.15设计 高水位+2.69极端 高水位+16.5桩 顶标高0.00平均海平面2 2002 200高压旋喷桩7 0007 500 2 0004 5007 0007 500 图2 加固效果剖面示意图 Fig.2 Cross section of the reinforcement 单位：mm 64 地 基 处 理 2023年1月 3 施工工艺 本工程高压旋喷桩施工采用三管法施工。主要施工流程为：施工船就位-处理前钻探取芯探摸-桩外侧最外圈先进行引孔、三管法高压旋喷注浆试 桩-桩外侧一定范围按从里到外顺序重复依次进行引孔、三管法高压旋喷注浆，累计完成54根旋喷 桩-对桩周土抽芯自检（见图3）。图3 施工工艺流程图 Fig.3 Construction flow chart 3.1 布孔、定位 施工前绘制旋喷孔布置图。桩外共布置3圈旋喷桩（旋喷孔中心距桩基础外壁分别为2 m、4.5 m、7 m），每圈以20 环形阵列布置18个旋喷孔，共54个，并统一编号。使用四锚定位平板海上施工驳船，按设计要求采用测量仪在施工船的作业平台上测设放线定出钻孔位置。并就近搭建7 m 8 m施工平台，安装300型钻机和旋喷钻机，旋喷机机头对准井口位置，300型钻机提供提引的动力源，但因为平台空间位置不足不能将钻机放在旋喷机正后方，所以将钻机放在旋喷钻机旁边，在旋喷钻机后挂一个滑轮组，将提引绳引到滑轮组后接入旋喷机头（见图4）。钻孔前应调试空压机、泥浆泵、搅拌机，使设备运转正常。施工顺序从里圈到外圈。因桩基础有附属构件，挑出桩外壁约2.2 m，为避免施工时碰到损坏附属构件及防腐涂料，最内圈且靠近附属构件的两根旋喷桩的定位按设计方案往桩外移70 cm，保证旋喷桩桩中心距离桩外壁2.7 m（见图5）。图4 设备安放现场图 Fig.4 Layout of the equipment 5 7506 4506 45020208 25020R750R3750单桩高压旋喷桩防撞柱8010 750 图5 定位布孔平面示意图 Fig.5 Layout of the pile position 3.2 试桩确定施工参数 高
