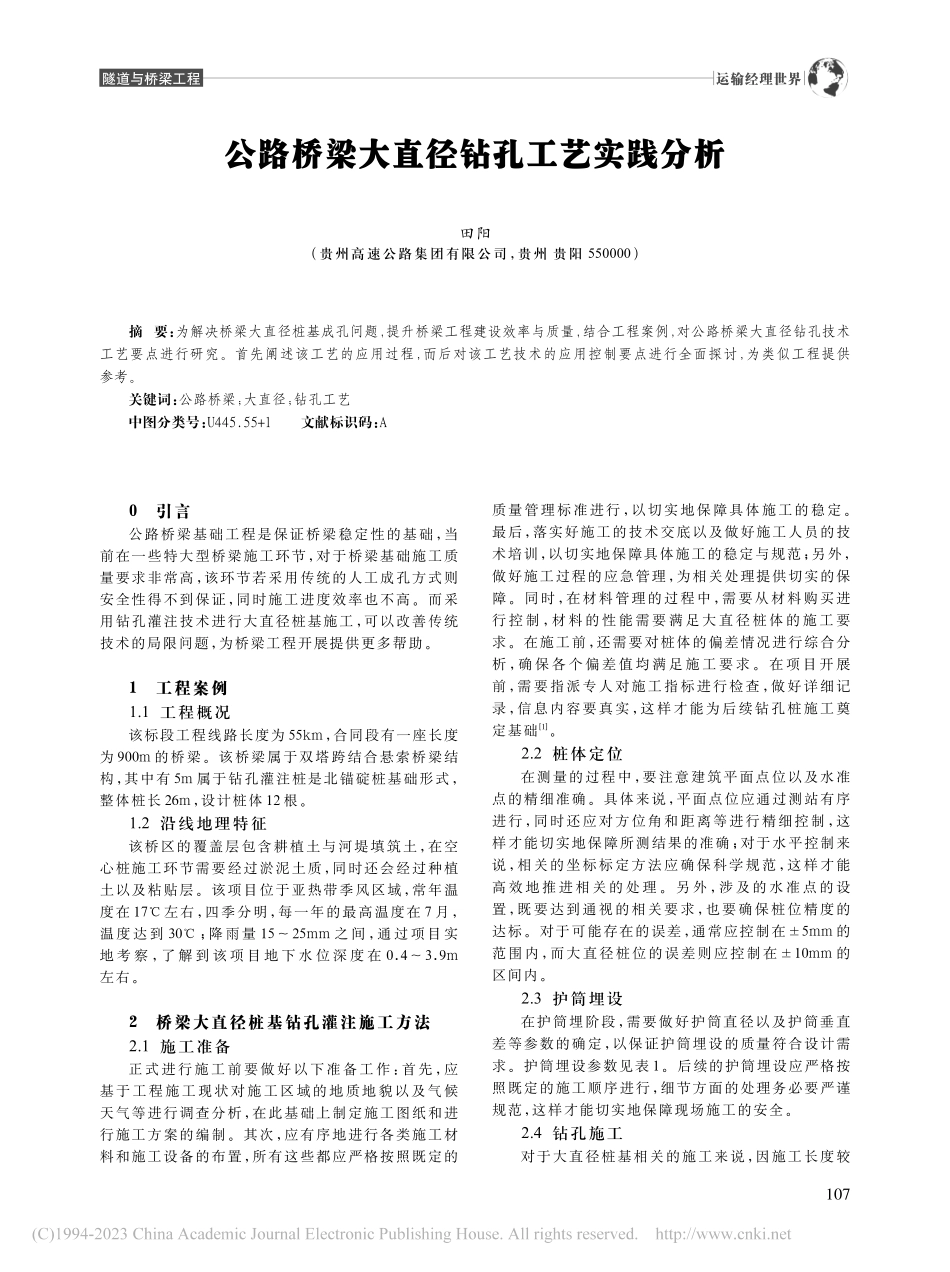

公路桥梁大直径钻孔工艺实践分析_田阳.pdf

运输经理世界隧道与桥梁工程0引言公路桥梁基础工程是保证桥梁稳定性的基础，当前在一些特大型桥梁施工环节，对于桥梁基础施工质量要求非常高，该环节若采用传统的人工成孔方式则安全性得不到保证，同时施工进度效率也不高。而采用钻孔灌注技术进行大直径桩基施工，可以改善传统技术的局限问题，为桥梁工程开展提供更多帮助。1工程案例1.1 工程概况该标段工程线路长度为 55km，合同段有一座长度为 900m 的桥梁。该桥梁属于双塔跨结合悬索桥梁结构，其中有 5m 属于钻孔灌注桩是北锚碇桩基础形式，整体桩长 26m，设计桩体 12 根。1.2 沿线地理特征该桥区的覆盖层包含耕植土与河堤填筑土，在空心桩施工环节需要经过淤泥土质，同时还会经过种植土以及粘贴层。该项目位于亚热带季风区域，常年温度在 17左右，四季分明，每一年的最高温度在 7 月，温度达到 30；降雨量 1525mm 之间，通过项目实地 考 察，了 解 到 该 项 目 地 下 水 位 深 度 在 0.43.9m左右。2桥梁大直径桩基钻孔灌注施工方法2.1 施工准备正式进行施工前要做好以下准备工作：首先，应基于工程施工现状对施工区域的地质地貌以及气候天气等进行调查分析，在此基础上制定施工图纸和进行施工方案的编制。其次，应有序地进行各类施工材料和施工设备的布置，所有这些都应严格按照既定的质量管理标准进行，以切实地保障具体施工的稳定。最后，落实好施工的技术交底以及做好施工人员的技术培训，以切实地保障具体施工的稳定与规范；另外，做好施工过程的应急管理，为相关处理提供切实的保障。同时，在材料管理的过程中，需要从材料购买进行控制，材料的性能需要满足大直径桩体的施工要求。在施工前，还需要对桩体的偏差情况进行综合分析，确保各个偏差值均满足施工要求。在项目开展前，需要指派专人对施工指标进行检查，做好详细记录，信息内容要真实，这样才能为后续钻孔桩施工奠定基础1。2.2 桩体定位在测量的过程中，要注意建筑平面点位以及水准点的精细准确。具体来说，平面点位应通过测站有序进行，同时还应对方位角和距离等进行精细控制，这样才能切实地保障所测结果的准确；对于水平控制来说，相关的坐标标定方法应确保科学规范，这样才能高效地推进相关的处理。另外，涉及的水准点的设置，既要达到通视的相关要求，也要确保桩位精度的达标。对于可能存在的误差，通常应控制在5mm 的范围内，而大直径桩位的误差则应控制在10mm 的区间内。2.3 护筒埋设在护筒埋阶段，需要做好护筒直径以及护筒垂直差等参数的确定，以保证护筒埋设的质量符合设计需求。护筒埋设参数见表 1。后续的护筒埋设应严格按照既定的施工顺序进行，细节方面的处理务必要严谨规范，这样才能切实地保障现场施工的安全。2.4 钻孔施工对于大直径桩基相关的施工来说，因施工长度较公路桥梁大直径钻孔工艺实践分析田阳（贵州高速公路集团有限公司，贵州 贵阳 550000）摘 要：为解决桥梁大直径桩基成孔问题，提升桥梁工程建设效率与质量，结合工程案例，对公路桥梁大直径钻孔技术工艺要点进行研究。首先阐述该工艺的应用过程，而后对该工艺技术的应用控制要点进行全面探讨，为类似工程提供参考。关键词：公路桥梁；大直径；钻孔工艺中图分类号：U445.55+1文献标识码：A107运输经理世界隧道与桥梁工程大，因此钻孔时应做好护壁的精细处理。所用到的泥浆应与既定的设计图纸保持一致，以切实地保障相关施工的稳定。通常来说，此处所用的泥浆应使其各项技术指标达标，例如含砂率应不低于 4%，而胶体率则应保持在 95%以上。使用这样的泥浆施工能切实地保障孔壁的稳定与坚实，而以往可能存在的塌孔的不良情况也能得到有效规避。在钻孔工程施工环节，为了提升钻进的质量需要控制钻头与钻杆的平衡性，一般与护筒的中心偏差不宜超过 5cm。同时，严格按照测量放样的参数，对开孔位置进行控制，保证孔壁顺直、稳定；另外，在护筒地脚施工阶段，孔中水位应当在护筒地脚 0.5m 以上，且在钻进施工期间，一旦遇到取渣或停钻时，需要及时补充水分，或按照项目的需求及时补充泥浆，保证孔中的钻头具备稳定性2。表 1 钢护筒埋设及制作要求项目钢护筒内径/mm钢护筒加工垂直差椭圆度/cm焊接护筒桩位中心偏差/mm指标钻孔桩直径+1001/2002坡口面焊302.5 清孔施工对于大直径钻孔灌注桩相关的清孔来说，通常应分两次进行。首次清理应重点关注孔内的置换以及泥浆液的抽取。清理完 1h 后即可进行第二次清理，孔洞相关的检查工作要确保精细全面，以切实地保障具体施工的稳定。对于所进行的试验检测来说，应通过专业的设备进行，以免影响后续的技术处理。通常情况下，第二次清孔应通过气举反循环的方式进行，风管的安装以及风压的控制应确保科学规范，这样所达到的施工效果才会更为理想。2.6 钢筋笼制作安装对于大直径桩体的相关处理来说，钢筋骨架的布置应重点关注，以切实地保障后续结构处理的稳定。安装钢筋笼的过程中，要确保相关钢筋材料的质量以及型号等的达标，且应确保相关技术处理的科学与规范。具体进行制作的过程中，要确保细节方面处理的严谨与精细，焊接等的处理务必要与既定的技术标准保持一致，这样才能切实地保障相关处理的科学。安装钢筋笼前，应对孔内的环境等相关的处理进行精细的检查，为相关施工的稳定提供切实的保障，图 1 为钢筋笼焊接施工，图 2 为钢筋笼就位。2.7 混凝土浇筑对于大直径桩基相关的施工来说，其中涉及的混凝土浇筑有着极为重要的作用，因此要做好精细的控制。具体来说，应重点关注以下几个方面的处理：首先，应通过无缝钢管进行注浆，其直径应保持在 2530cm；对于漏斗及储料槽的管理来说，型钢等构成的支撑结构应做好合理的布置。其次，注浆进行之前应对混凝土的整体质量进行检查，以确保相关处理符合既定的施工要求。最后，还应做好混凝土水密性测试，为后续现实性的浇筑施工提供有利的条件，相关的施工标准参考表 2。对于跨江等类型的桥梁桩基来说，混凝土浇筑应重点关注水下部分的质量控制，例如缓凝时间和浇筑过程中的细节控制，这样才能切实地保障相关处理的科学。还应确保浇筑压力的合理，这样所达到的施工效果才会更为理想3。图 1 钢筋笼焊接施工图 2 钢筋笼就位表 2 混凝土浇筑标准内容混凝土坍落度/cm粗骨料粒径/mm灌注时间导管下口距孔底/cm导管底部埋于混凝土深/m一次导管拆卸/m指标182240二次清孔后30min3050266108运输经理世界隧道与桥梁工程3桥梁大直径桩基钻孔灌注施工问题及应对措施3.1 大直径桩基钻孔塌孔大直径桩基钻孔施工出现塌孔的主要原因在于以下几点：首先，在施工期间对于转进宽度与速度没有做好分析，在施工时若深度过大，泥浆护臂支撑力度不足会引起塌孔。其次，由于地质性质的影响也会对施工造成一定的影响，加之泥浆比的配比不科学会导致施工问题出现。最后,护筒埋设的位置与深度出现偏差，也会对孔壁造成影响，因为护筒的作用在于防护基坑边坡，若设置不合理孔壁在地层作用下就会出现塌孔。针对存在的问题，可以从以下几个方面入手做好控制：首先，应确保进尺深度达到既定的施工要求，以切实地保障钻孔处理的稳定。其次，还应注意所用泥浆材料的科学，其相关的含砂率和胶体率等要符合既定的技术要求。与此同时，还应确保钢筒埋设以及注浆等施工的稳定与规范。另外,还应做好泥浆黏稠度的有效控制，为现实性施工的稳定提供切实的保障。在具体的施工阶段，考虑到工程施工的稳定性，要构建出更为科学有效的方案，避免钻孔过程中出现塌孔问题，同时一旦出现塌孔问题要及时进行孔洞回填，然后再进行钻孔操作，这样才能提高工程的稳定性。3.2 桩基钻孔倾斜对于大直径桩基相关的施工来说，钻孔偏斜有着极大的危害，因直接影响着工程的质量，所以应做好防控。之所以会出现这样的情况，多与地质基础软硬度不均有关。一般来看，如果钻孔过程中遇到硬度不同的石头或基岩，那么很大程度上就会出现钻孔偏斜的不良情况。具体来说，在正式施工前，要做好精细全面的整平处理，为钻机相关施工的稳定提供有利的条件。需要注意的是，钻头与钻孔应保持平面垂直，钻进的施工应与现实的施工环境等保持协调，以切实地保障相关处理的科学。对于已经存在的钻孔倾斜，应及时通过回填进行处理，而后再安排重新钻孔，以切实地保障整个技术施工的稳定与安全。还应注意钻机支架的规范化布置，这样才能切实地保障相关处理的科学与规范。3.3 桩孔沉渣过多在大直径钻孔施工环节，引起桩孔沉渣过多的主要原因是泥浆性能不足，主要是浆比过于稀疏钻头就会与岩层发生摩擦，继而出现沉渣,同时在技术应用阶段存在违规操作，在清孔时没有进行全面的处理，此外从钢筋笼吊放方面分析，由于吊放触碰到孔壁，导致结构物脱落。因此，在沉渣处理环节要从以下几个方面进行：首先，应在正式施工的前期对所用到的泥浆等材料进行检查，以确保其质量符合既定的要求以及现实的地质环境。其次，还应确保清孔施工的规范与合理。相关的处理通常应分两次进行，每个环节都应确保科学合理，以切实地保障整个技术处理的科学与规范。对于钢筋笼的吊放来说，应做好施工过程的把控，以免影响到孔洞的施工质量。对于沉渣较多的情况，在进行吊放之前应进行再次清孔，以切实地保障相关技术施工的稳定4。3.4 钢筋笼上浮问题处理对于桥梁大直径桩基相关的施工来说，钢筋笼上浮的情况应重点关注。之所以会出现这样的情况，主要与混凝土的灌注速度等有关。通常情况下，如果混凝土灌注前期速度过快，混凝土在孔内上升过程中会对钢筋笼造成较大摩擦；前期混凝土灌注速度不快，且很多时候处在较低的运行状态，就会出现上浮的不良情况。与此同时，也与混凝土浇筑的间歇时间以及桩孔的倾斜等有关。鉴于此，就应做好混凝土浇筑的精细控制，以切实地保障具体施工的稳定。另外，还应做好桩孔检查以及孔口基础设置等的有效管理，以为相关施工的稳定提供切实的保障5。4结语由以上论述可以看出，钻孔灌注桩施工在桥梁大直径桩基相关的工程建设中有着极为重要的基础性作用，因此相关的技术处理务必要在极为严谨规范的条件下有序展开。而要想稳定高效地推进相关的技术处理，就应对此类技术施工进行全面系统的分析，尤其应注意技术要点以及对施工管理等的科学把控，且应加强塌孔和沉渣等问题的有效处理，这样最终达到的施工效果才会更为理想。参考文献：1程畅.公路桥梁大直径钻孔桩施工技术应用分析J.商品与质量，2019（43）：165.2赵丽娜.高速公路桥梁大直径钻孔桩施工技术研究J.中华建设，2020（10）：174-175.3权玲.高速公路桥梁大直径钻孔桩施工技术研究J.建筑工程技术与设计，2020（28）：1552.4肖璞，钟水祥.关于公路桥梁桩基施工检测方法探究J.城市建设理论研究，2015（25）：3737-3738.5王宁.基于铁路桥梁桩基础施工技术要点分析J.建筑工程技术与设计，2017（14）：2186.作者简介：田阳（1990-），男，贵州遵义人，本科，工程师，从事公路与桥梁工作109
