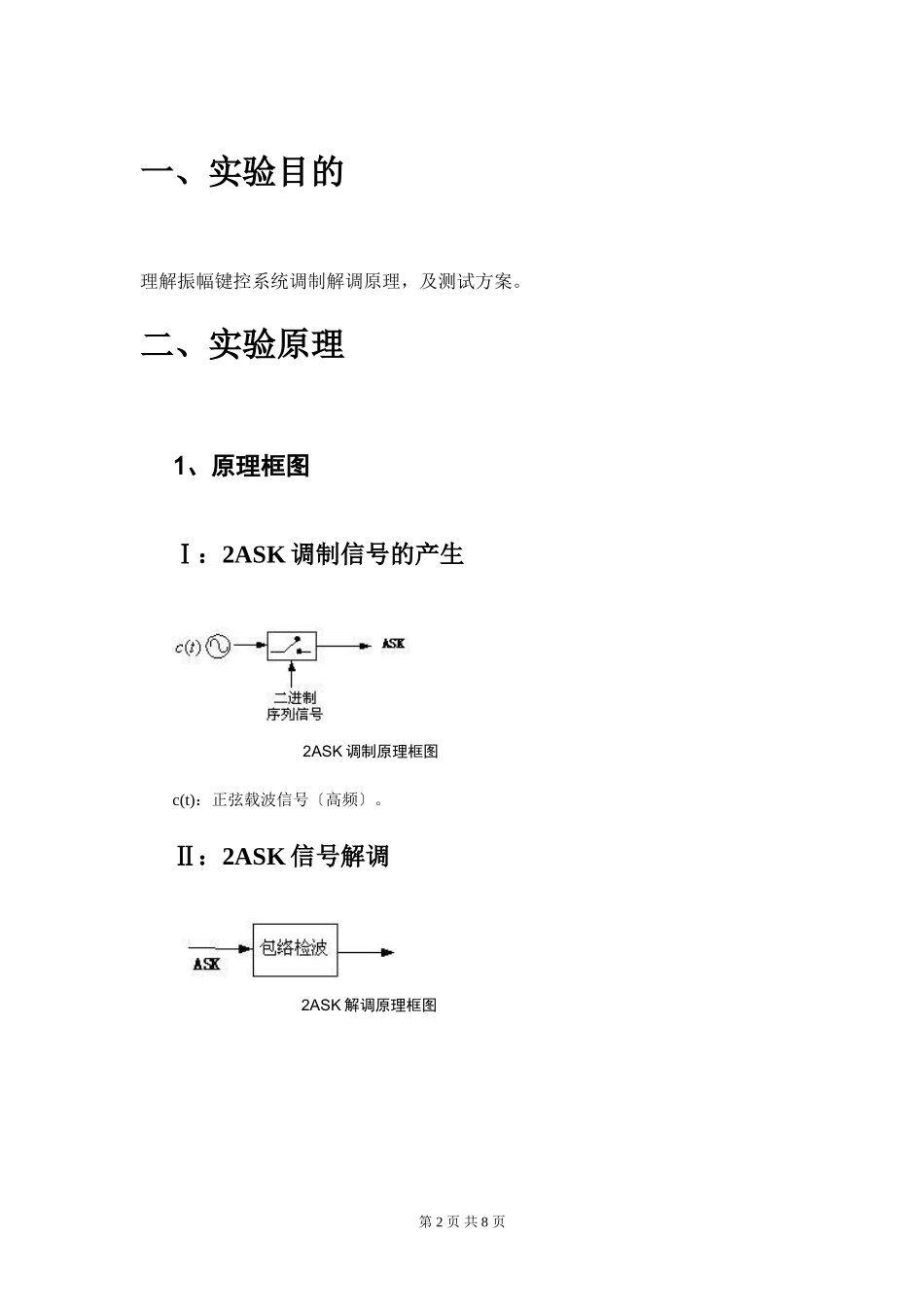

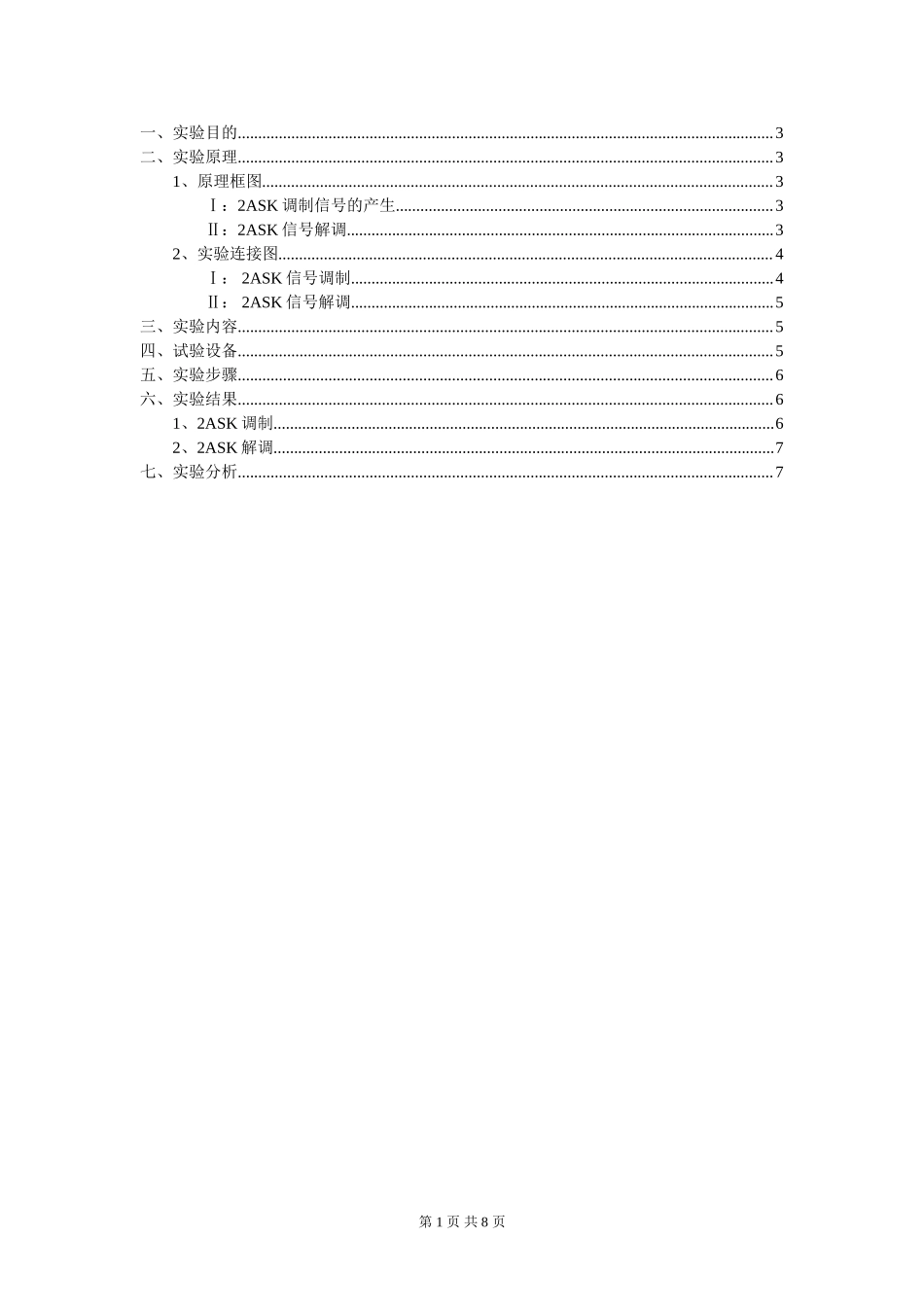

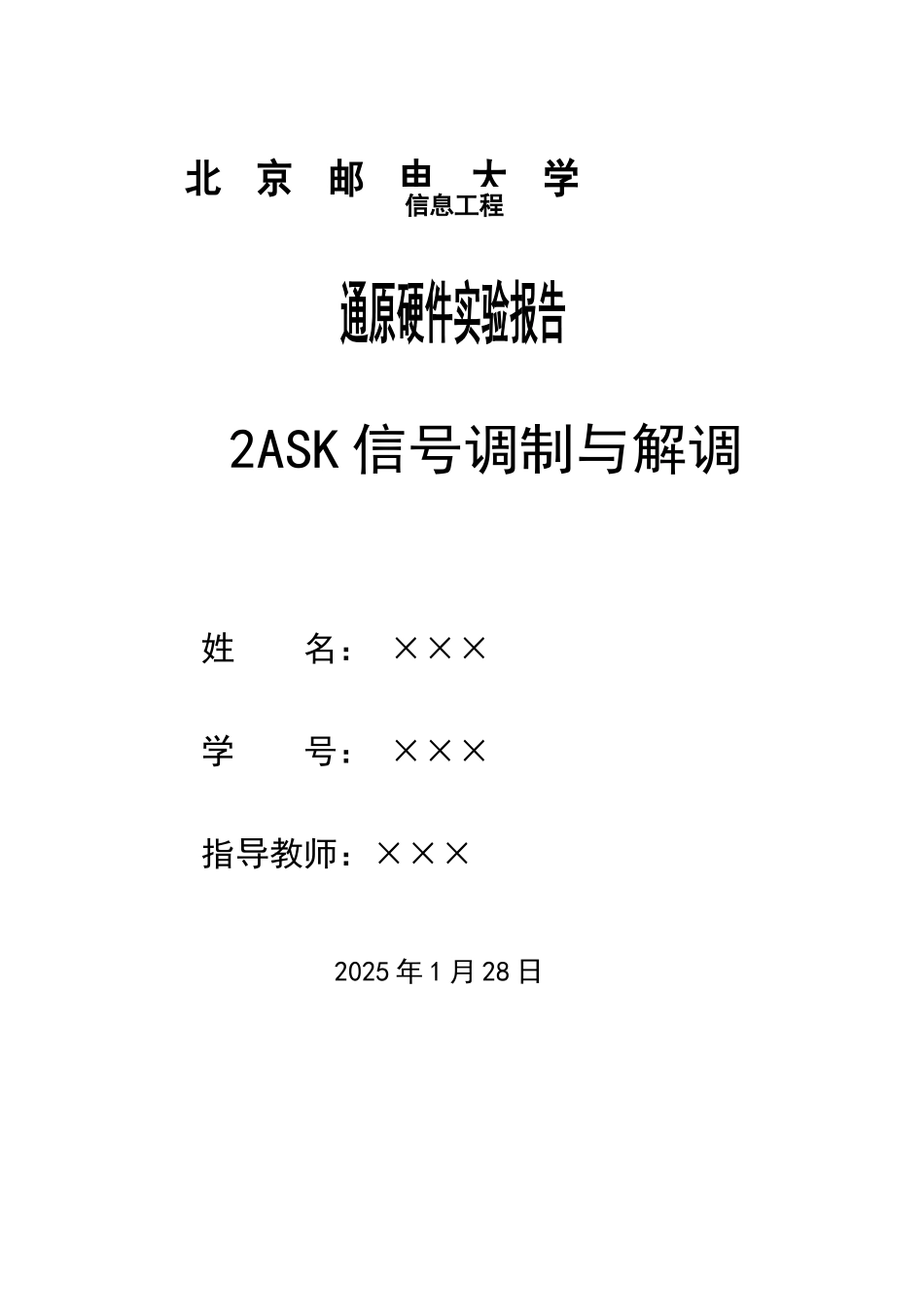

北京邮电大学 信息工程 姓 名： ××× 学 号： ××× 指导教师：××× 2ASK信号调制与解调 2023年4月2日 一、实验目的 3 二、实验原理 3 1、原理框图 3 Ⅰ：2ASK调制信号的产生 3 Ⅱ：2ASK信号解调 3 2、实验连接图 4 Ⅰ： 2ASK信号调制 4 Ⅱ： 2ASK信号解调 5 三、实验内容 5 四、试验设备 5 五、实验步骤 6 六、实验结果 6 1、2ASK调制 6 2、2ASK解调 7 七、实验分析 7 第 6 页 共 7 页 一、实验目的 理解振幅键控系统调制解调原理，及测试方案。 二、实验原理 1、原理框图 Ⅰ：2ASK调制信号的产生 2ASK调制原理框图 c(t)：正弦载波信号〔高频〕。 Ⅱ：2ASK信号解调 2ASK解调原理框图 2、实验连接图 Ⅰ： 2ASK信号调制 图三： 2ASK信号调制实验连接图 Ⅱ： 2ASK信号解调 图四：2ASK信号解调实物连接图 三、实验内容 （一） 掌握2ASK信号的调制方法； （二） 掌握2ASK信号的解调方法； （三） 掌握TIMS系统的实验方法。 四、试验设备 音频振荡器〔Audio Oscillator〕，主振荡器〔Master Signals〕，序列码产生器〔Sequence Generator〕，双模开关〔Dual Analog Switch〕和加法器〔Adder〕，乘法器〔Multiplier〕，可变直流电压〔Variable DC〕，共享模块〔Utilities Module〕，可调低通滤波器〔Tunable LPF〕，可变直流电压和移相器〔Phase Shifter〕。 五、实验步骤 （一） 产生数字信号：利用主振荡器模块的2KHz正弦信号加到序列码产生器的时钟控制端〔CLK〕产生序列信号。 （二） 数字信号的调制要注意时钟同步问题，在本实验中可利用主振荡器模块的8.33KHz加到音频振荡器的SYNC端，用于时钟同步。 （三） 利用双模开关产生二进制振幅键控信号。 （四） 在非同步解调中，将ASK已调信号经过整流器，低通滤波器最后通过比拟器输出；在同步解调中，载波提取可利用主振荡器和移相器〔假设有相位偏移〕完成；然后再通过低通滤波器最后通过比拟器输出 六、实验结果 1、2ASK调制 图五：2ASK调制 蓝色：数字信号序列m(t)； 黄色：已调信号s(t)。 2、2ASK解调 图五：2ASK解调 蓝色：数字信号序列m(t)； 黄色：解调信号s(t)。 七、实验分析 该系统在高斯白噪声环境下应参加哪些模块？ 由于高斯白噪声的影响，如果直接采用比拟器进行解调所得到的信号会和原输入信号有有较大的差异。并且信号的宽度不严格地相等或者是固定值的整数倍。所以应当采取有时钟提取电路的解调方式。需要在不使用提取时钟电路的解调方案根底上增加比特时钟重建器〔 BIT CLOCK REGENERATION〕,缓冲放大器〔BUFFER AMPLIFIER〕,移相器〔PHASE SHIFTER〕,共享模块(UTILITIES)来组成时钟提取电路。和判决器〔DECISION MAKER〕。
