DLT
2122-2020
高清版
大型同步调相机调试技术规范
DL
2122
2020
大型
步调
相机
调试
技术规范

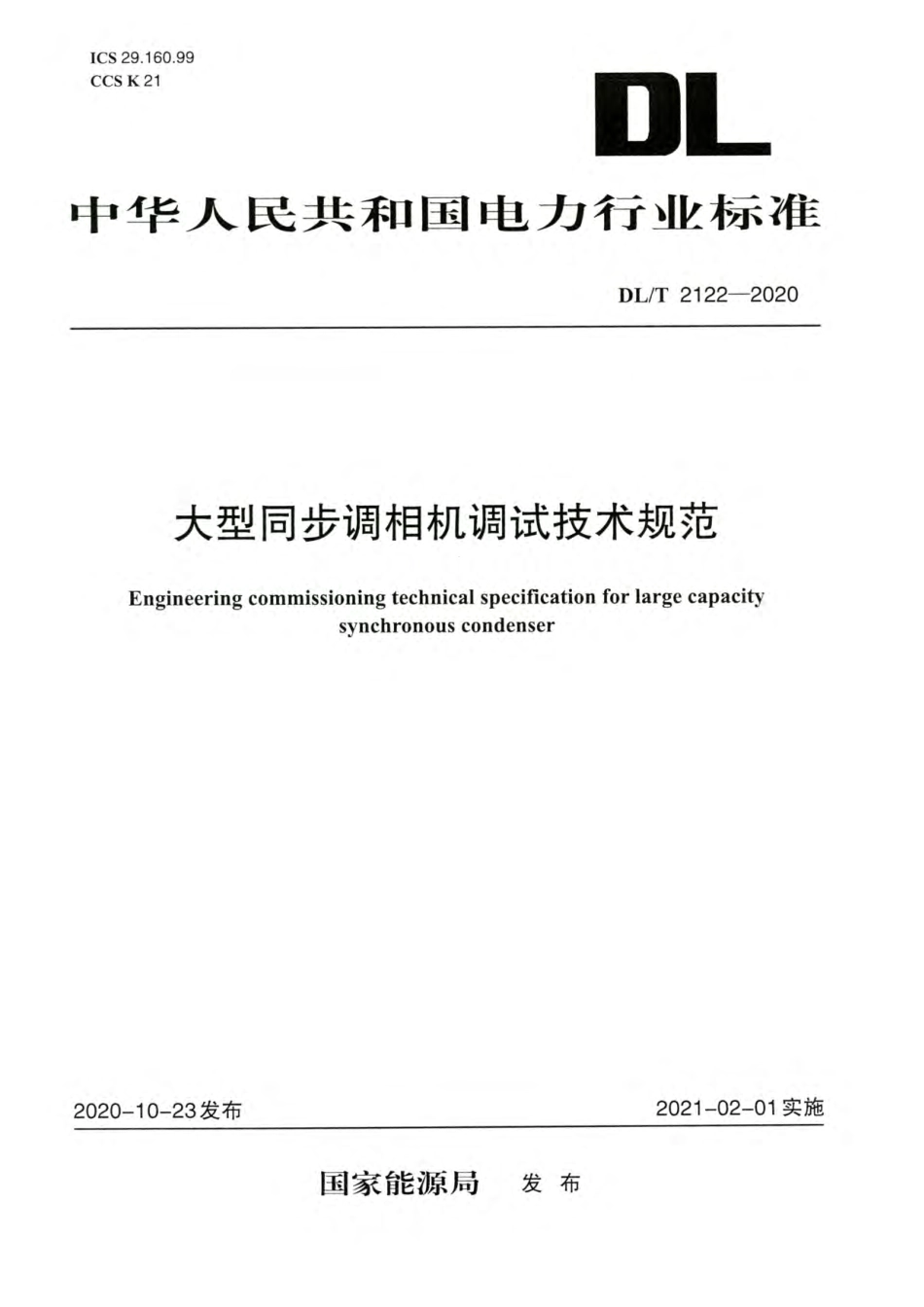

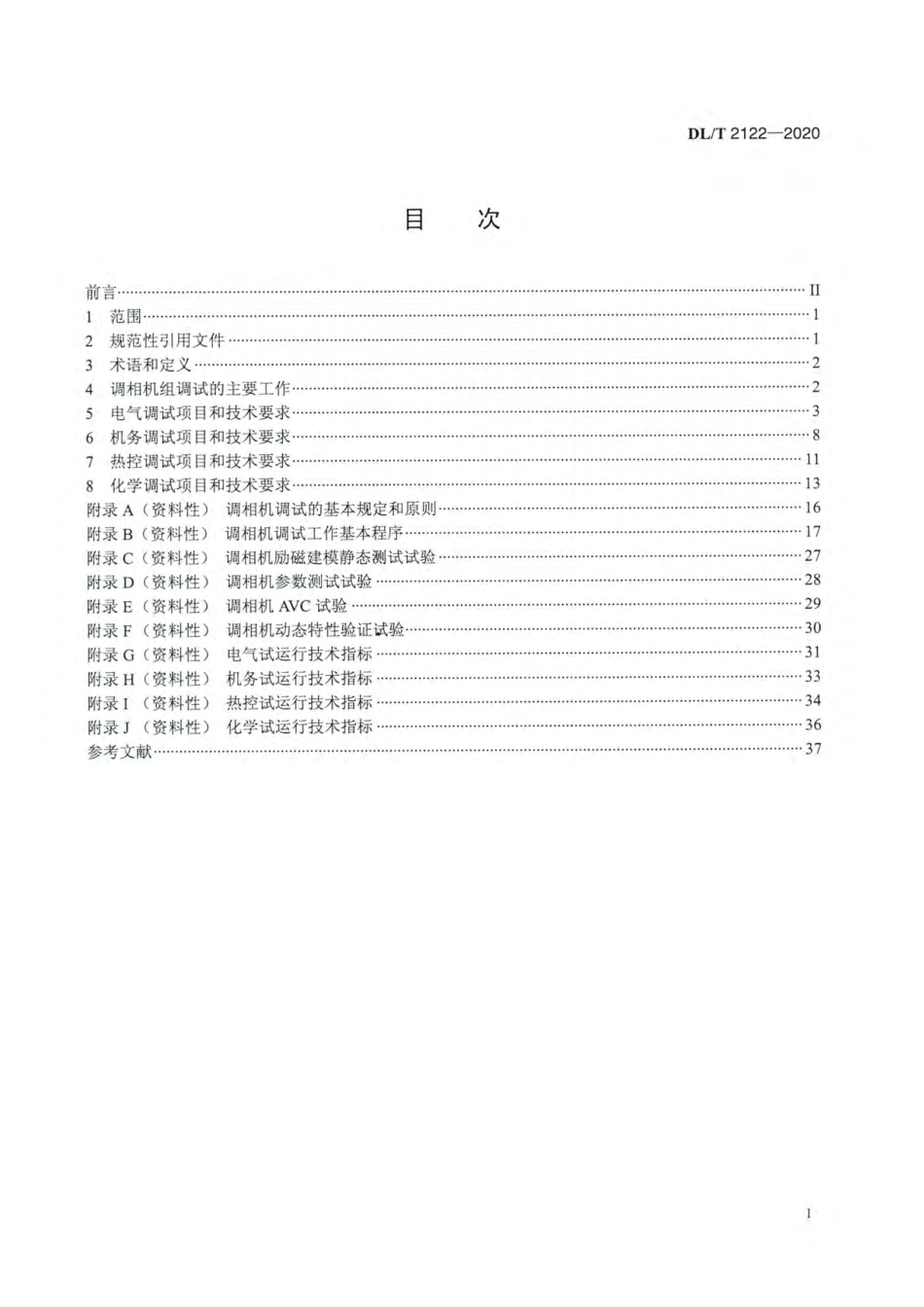

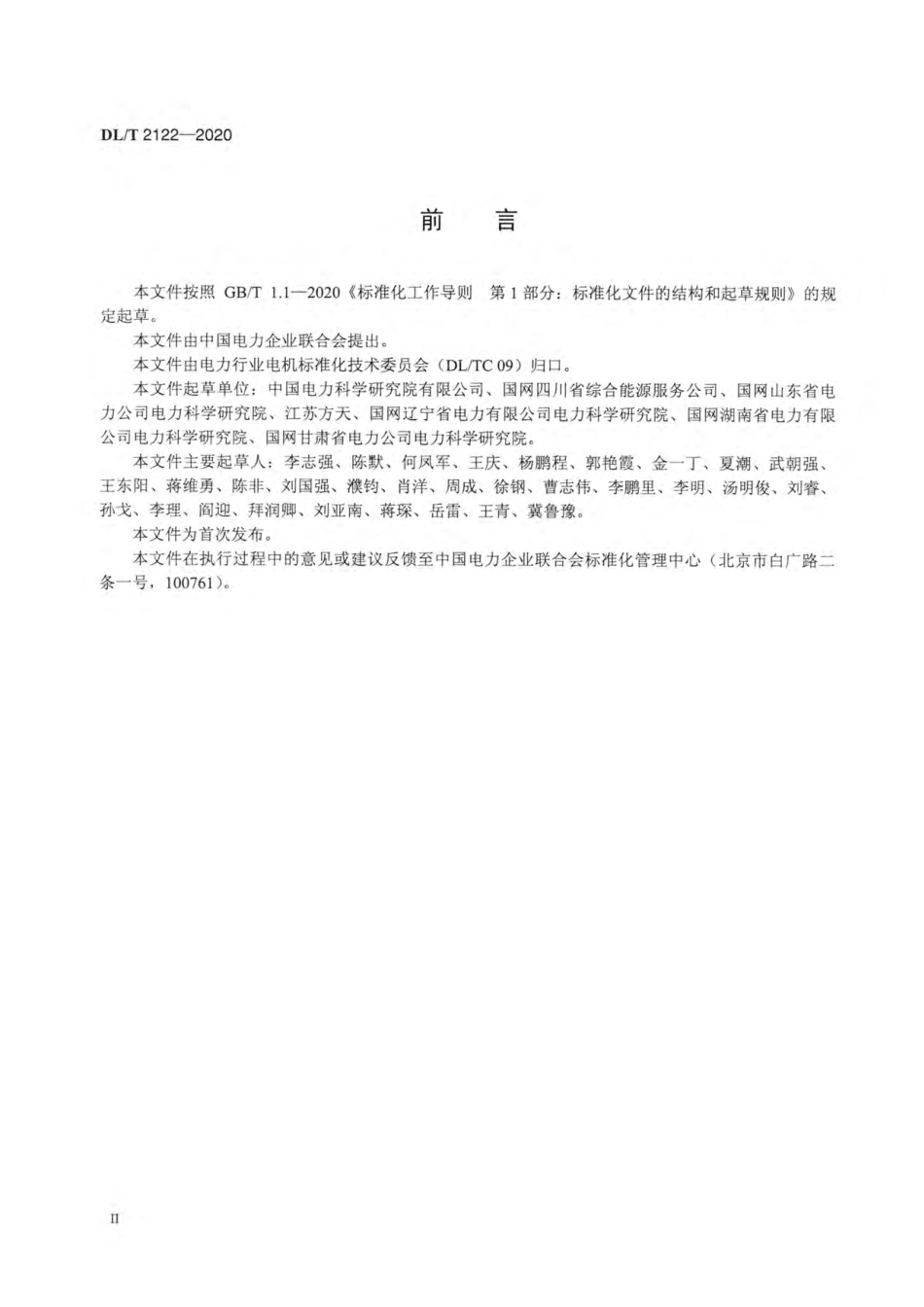

I C S 2 9.1 6 0.9 9CCS K 21中 华 人 民 共 和 国 电 力 行 业 标 准DL/T 2 1 2 2 一 2 0 2 0大型同步调相机调试技术规范E n g i n e e r i n g com m i s s i oni n g t e ch n i ca l s P e ci fi ca ti on fo r l a r g e ca P a ci ty s y n ch r on ou s con d e n s e r2 0 2 0 一 1 0 一 2 3 发布2 0 2 1 一 0 2 一 0 1 实施国家能源局 发 布微信关注电力图书馆微信公众号DL/T 2 1 2 2 一 2 0 2 0目次前言 ,111 范围 12 规范性引用文件 13 术语和定义 ,24 调相机组调试的 主要工作 ,25 电气调试项目 和技术要求 ,36 机务调试项目 和技术要求 87 热控调试项目 和技术要求 ,一 n8 化学调试项目 和技术要求 13附录A(资料性)调相机调试的基本规定和原则 16附录B(资料性)调相机调试工作基本程序 17附录C(资料性)调相机励磁建模静态测试试验 ,27附录D(资料性)调相机参数测试试验 28附 录E(资 料 性)调 相 机Av c 试 验,.29附录F(资料性)调相机动态特性验证试验 ,30附录G(资料性)电气试运行技术指标 31附录H(资料性)机务试运行技术指标 33附录1(资料性)热控试运行技术指标 34附录J(资料性)化学试运行技术指标 ,36参考文献 37微信关注电力图书馆微信公众号D L/T2 1 2 2 一 2 0 2 0月 IJ吕 本文件按照 G B 汀 1.1 一2 0 20 标准化工作导则 第1 部分:标准化文件的结构和起草规则的规定起草。本文件由中国电力企业联合会提出。本文件由电 力行业电 机标准化技术委员会(D L 汀 C09)归口。本文件起草单位:中国电力科学研究院有限公司、国网四川省综合能源服务公司、国网山东省电力公司电力科学研究院、江苏方天、国网辽宁省电力有限公司电力科学研究院、国网湖南省电力有限公司电力科学研究院、国网甘肃省电力公司电力科学研究院。本文件主要起草人:李志强、陈默、何凤军、王庆、杨鹏程、郭艳霞、金一丁、夏潮、武朝强、王东阳、蒋维勇、陈非、刘国强、淮钧、肖 洋、周成、徐钢、曹志伟、李鹏里、李明、汤明俊、刘睿、孙戈、李理、阎迎、拜润卿、刘亚南、蒋深、岳雷、王青、冀鲁豫。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白 广路二条一号,1 0 0 7 6 1)。微信关注电力图书馆微信公众号DL/T21 2 2 一 2 0 2 0大型同步调相机调试技术规范范围本文件规定了调相机单体调试、分系、整套启云试验的技术 内容及要求。本文件适用于单机容量为300及以 上调相初 丝 且 的 调试工作匆0 Mv a r以下可参照执行。2 规范性引用文件 下列文件中的内容通交规范性引用而构成本文件必不可少的文件;不注日期的引用文件,其最新款件,仅该日期对应的版用于本文件。oB 3 0 9 6声 环 境 谈中,注 日期的引用文括所有的修改单)适准GB/T 6 0 7 5.1GB/T 6 0 7 5.2在非旋转部件 卜 测量评价机器1在非旋转部卞 上测量评价机器第 1 部分:,第 2 部分:总贝 1匕 0 1以上,额定转速 1 5 0 0 r/m i n、1 8 0(G B 厅 7 2 6 1 继 G B/T 7 4 0 9.3 G B/T 7 5 9 6 电 G B/T 1 1 3 4 8.1 GB/T 1 1 3 4 8.2工作转速 1 5 0 0 r/m i n3 0 0 0r/m i n、3机和发电机和安全 自动装机励磁系统统技术要求中矿物涡轮机械转轴径向士 辰分:总则,动r/m i n在旋转第 2 部分5 0 MW,额定3 0 0 0r/的汽轮机和GB/T 1 2 1 4 5GB厅 1 8 4 8 2GB/T 1 9 8 7 3.1GB/T 1 9 8 7 3.2奋 巡组及蒸汽.功蓄能机组启测与诊断分:总则1刁巡机火可?GB 5 0 1 5 0GB 5 0 2 7 5DL/T 6 0 7DL/T6 5 6DL 汀 6 5 7DL/T 6 5 8DL/T 6 5 9DL/T 8 0 1DL/T 8 4 3DL 汀 9 9 5DL/T 1 0 3 1DL/T 1 0 8 3DL/T 1 1 6 6DL/T 1 3 4 8屿诊断 振动状态监测 第2 部分:振动 肠:据、分析与描述泵安电气设备交接试验标准黝二 程施工及验收规范轮发电机漏水、葫;氢的花力发电厂汽轮机控保护系统验夜测试规程力发电厂模拟量控制系琅耀越翻!1 试规程电风汽火火火力发电厂开关量控制系统验收测试规程火力发电厂分散控制系统验收测试规程大型发电机内冷却水质及系统技术要求大型汽轮发电机励磁系统技术条件继电保护和电网安全自 动装置检验规程运行中发电机用油质量标准火力发电厂分散控制系统技术条件大型发电机励磁系统现场试验导则 自 动准同期装置通用技术条件D L/T 5 1 90.4 电力建设施工技术规范第4 部分:热工仪表及控制装置微信关注电力图书馆微信公众号DL/T 2 1 2 2 一 2 0 2 0D L/T 5 2 94 火力发电建设工程机组调试技术规范3 术语和定义 下列术语和定义适用于本文件。3.1 分部 试运 s u b 一 s y s t e m com m i s s i oni ng 从站用电受电至整套启动开始前的调试阶段,包括单体调试和分系统调试两部分。注:单体调试是为检验设备状态和性能是否满足其设计要求的单台设备的试运行:分系统调试是为了检验设备和 系统是否满足设计要求的联合试运行。3.2 整套 启动 试运 ov e r a l l s t a r t 一 u p com m i s s i oni ng 调相机分系统调试结束后,从主变压器倒送电或调相机第一次升速至完成 1 6 8 h试运行为止的调试阶段。注:为了对调相机系统主设备、二次控制回路及自 动装置、测量仪表等设备进行全面考验,检验系统的完整性和 可靠性,及时 发现并消除可能 存在的 缺陷,保 证设备的正常投入运行。3.3 静 止变 频器 s t a ti c fr e q u e ncy conv e r t e r;s r c 由晶闸管换流桥、直流平波电抗器、冷却系统及控制保护等单元组成,具有变频功率输出能力的设备。4 调相机组调试的主要工作4.1 大型同步调相机组由调相机本体、励磁系统、主变压器、静止变频启动系统、冷却系统、油系统、控制保护系统组成。调相机组调试包括电气、机务、热控、化学等专业,基本规定和原则见附录A。调相机组的调试流程分为分部试运和整套启动试运两个阶段,调试工作基本程序见附录 B,调试过程中相关的交底表、记录表、申请表等见附录B中表B.1 表B.1 0。4.2 电气专业的分部试运从站用电受电开始至电气整套启动试运开始为止,包括电气单体试验和电气分系统调试两部分。电气分系统调试是为检验电气设备和系统是否满足设计要求的联合试运行。整套启动试运从主变压器倒送电或调相机第一次升速开始,包括调相机升速试验、主变压器倒送电、空载试验、假同期及并网试验、并网带负荷试验、无功调整及温升试验、甩负荷试验等项目,在具备条件后完成 1 6 8 h 试运行。4.3 机务专业的分部试运从站用电受电开始至机务整套启动试运开始为止,包括机务单机调试和机务分系统调试两部分。机务单机调试是指为检验该设备状态和性能是否满足其设计和制造要求的单台辅机试运及相关试验;机务分系统调试是为检验机务设备和系统是否满足设计要求的联合试运行。机务整套启动试运从调相机第一次升速开始,分为以下阶段:空负荷试运阶段、带负荷试运阶段、1 68h试运行阶段。在整套启动试运阶段,机务专业同时进行调相机启停及带负荷振动测试分析。4.4 热控专业的分部试运从站用电受电开始至热控整套启动试运开始为止,包括热控单体试验和热控分系统调试两部分。热控分系统调试是为检验热控系统是否满足设计要求的联合试运行。热控整套启动试运从调相机第一次启动开始,根据运行条件和需要逐步投入热控设备与系统,包括调相机组自启停顺序控制投入、模拟量控制系统投入及参数动态整定、1 6 8 h试运行等阶段。4.5 化学专业的分部试运从设备安装完成,工业水管道冲洗完成开始,至机务整套启动试运开始为止,包括单体调试和分系统调试。化学分系统调试包括外冷水处理系统调试,超滤、反渗透系统及其辅助系统调试,电除盐(E D I)系统调试,内冷水处理系统调试和取样分析仪表系统调试。整套启动试运从各分系统调试结束开始,化学分析仪表运行正常和润滑油、绝缘油油质、内冷水水质符合相关要 2微信关注电力图书馆微信公众号DL/T2 1 2 2 一 2 0 2 0求,在具备条件后完成1 68h 试运行。4.6 调相机组调试的总览图见附录B的图B.1,调相机组启动调试流程图见附录B的图B.2。5 电气调试项目和技术要求5.1 电气调试范围和准备工作5.1.1 电气调试包括电气单体试验、电气分系统调试、电气整套启动试验和涉网试验。5.1 .2 调试前的准备工作包括:准备和校验调试所需要的仪器、仪表、工具及材料;了解电气设备及一次、二次系统的安装情况,并对设计、制造和安装等方面存在的问题和缺陷提出改进建议;编制电气专业相关调试项目的措施或方案,配合其他专业编制调相机组联锁、保护试验措施。5.2 电气单体试验项 目5.2.1 调相机本体试验 调相机本体的试验项目,应包括下列内容:a)测量定子绕组的绝缘电阻和吸收比或极化指数;b)测量定子绕组的直流电阻;c)定子绕组直流耐压及泄漏电流试验;d)定子绕组交流耐压试验;e)定子水压及流量试验(双水内冷调相机);0 转子通风孔检查试验(空冷调相机);9)定子绕组端部手包绝缘施加直流电压测量;h)定子绕组端部固 有频率测试及模态分析;1)钡 组 量转子绕组的绝缘电阻;j)测量转子绕组的 直流电阻;k)进行转子绕组交流耐压试验;1)调相机转子流量试验(双水内冷调相机);m)测量埋入式测温计的绝缘电阻;n)测量调相机励磁回路连同所连接设备的绝缘电阻,不包括调相机转子;。)调相机励磁回路连同所连接设备的交流耐压试验,不包括调相机转子;p)测量调相机轴承的 绝缘电阻;q)测量转子进水支座绝缘电阻(双水内冷调相机);r)励磁回路的自 动灭磁装置试验。5.2.2 静止变频启动系统单体试验 静止变频启动系统单体试验项目见表1。表1 静止变频启动系统单体试验序号试 验 名称试验类型l绝缘电阻和直流电阻试验单体2网桥和机桥试验单体3冷却装置功能性试验单体4静止变频启动系统功率单元、测量、控制、保护部分试验单体微信关注电力图书馆微信公众号DL/T 21 2 2 一 2 0 2 05.2.3 励磁系统单体试验励磁系统单体试验项目见表2。表 2 励磁系统单体试验序号试 验 名称试验类型l励磁系统各部件绝缘试验单体2操作、保护、限制及信号回路动作试验单体3自 动电压调节器各单元特性检查单体4模拟量、开关量单元检查单体5低励限制单元试验单体6过励限制单元试验单体7定子电流限制单元试验单体8乙 刃.限 制单元试验单体9同步信号及移相回路检查试验单体1 0开环小电流负载试验单体5.2.4 主变压器、励磁变压器、站用电系统、静止变频启动系统等一次设备的单体试验 一次设备的单体试验在G B 5 0 1 5 0 涵盖的按G B 5 0 1 5 0 执行。5.2.5 调相机变压器组保护装置、同期装置、故障录波等自动装置的单体试验 保护及自 动装置的单体试验项目 应按G B 厅7 2 6 1、D L/T 1 3 4 8 和D L/T 5 2 94的 有关规定执行。5.3 电气分系统调试项 目及内容5.3.1 电气分系统调试项 目电气分系统调试,应包括下列内容:a)调相机
