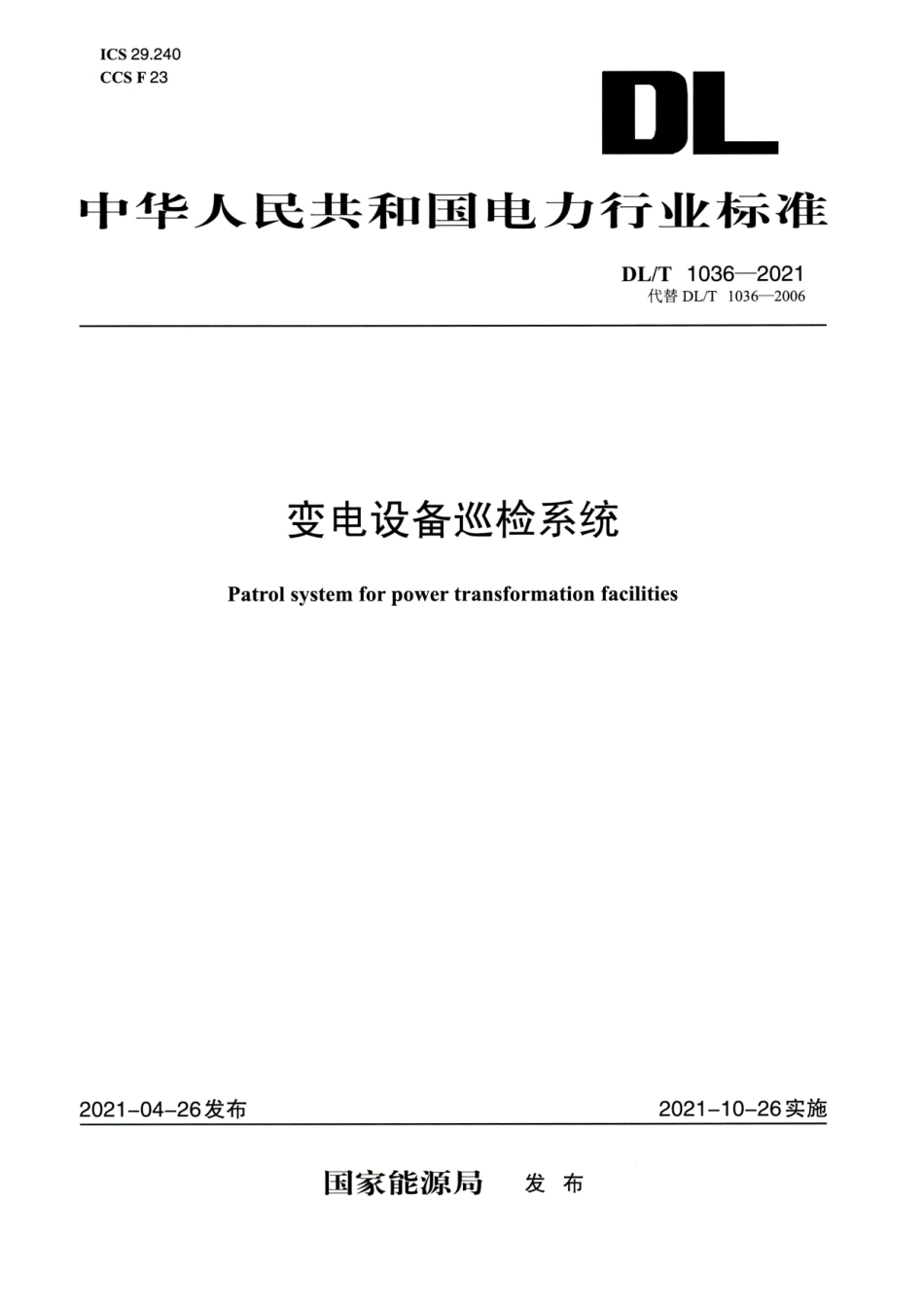

I CS 2 9.2 40CCS F 2 3DL中 华 人 民 共 和 国 电 力 行 业 标 准DL/T 1 0 3 6 一 2 0 21 代替 D L 汀 1 0 3 6 一2 0 0 6变电设备巡检系统P a t r ol s y s t e m fo r P ow e r t r a n s fo r m a t i on faci l i t i e s2 0 2 1 一 0 4 一 2 6 发布2 0 2 1 一 1 0 一 2 6 实施国家能源局 发 布DL/T1 0 3 6 一 2 0 2 1目次前言 ，n1 范围 ，12 规范性引用文件 13 术语和定义 ，14 建设原则 ，25 功能 ，3附录A(规范性)巡检终端和巡检定位标识硬件设备要求 ，6附录B(资料性)变电设备巡检主要内容 ，n参考文献 ，25DL/T 1 0 3 6 一 2 0 21月 IJ吕 本文件按照G B 厅1.1 一2 0 2 0 标准化工作导则第 1 部分:标准化文件的结构和起草规则的规定起草。本文件代替D L/T1 0 3 6 一2 0 0 6。本文件与D L/T1 0 3 6 一2 0 0 6 相比，主要技术变化如下:修改了范围，修改为“本文件规定了变电设备巡检系统的建设原则、功能和巡检终端设备 配置要求。本文件适用于变电设备巡检系统的建设、验收和应用。”删去了“架构”和 “设计”。对规范性引用文件进行了调整，增加了G B 汀 4 2 0 8、G B 汀 1 3 7 2 9、G B 汀 1 7 6 2 6、I T U.T H.2 64、I T U 一 T H.2 6 5 等标准的引用。修改了巡检终端的定义，删去了“巡检终端能与巡检后台通信”。增加了手持式巡检终端、固定式巡检终端和移动式巡检终端的定义。对开放性建设原则进行了调整，删去了原4.1.1“变电设备巡检系统采用的产品和技术应符合 国际、国家和行业标准。”合并原 4.1 .4与4.1.5并修改为“变电设备巡检系统应提供标准的开 放接口，应能支持在数据和流程上与现有生产管理信息系统连接。”见4.1.3。修改了安全性建设原则，修改原 4.2.1为“变电设备巡检系统不应对变电设备和其他系统有不 良影响。”修改原4.2.2为“变电设备巡检系统应采取有效保证数据安全和通信安全的措施。”修改了易用性建设原则，原4.4.4 归入实时性原则。修改了易维护性建设原则，将4.5.1 修改为“巡检终端宜支持自 动升级功能。”将原4.5.2 并入 4.4易用性，修改为“巡检后台应满足通用浏览器使用要求。”增加了“巡检终端正常运行时 无须维护。”将原 4.5.3修改为“巡检后台宜具备巡检终端的分析功能和自诊断功能。”见 4.5.1、4.5.5、4.5.6。增加了实时性原则，见4.6。删去了“使用流程”一章。修改了巡检后台通用要求，增加了部分后台通用要求，增加了告警事件、日志和巡检数据的 储存要求，见5.1.1 中d)、1)、k)一r)、t)和u)0 增加了手持式巡检终端的后台功能要求，将部分原巡检后台通用要求归入手持式巡检终端的 后台功能 要求，见5.1.20 增加了固定式巡检终端与移动式巡检终端的后台功能要求，见5.1.3、5.1.4。增加了固定式巡检终端的功能要求，见5.3。增加了移动式巡检终端的功能要求，见5.4。对附录进行了调整，增加了表A.2 移动式巡检终端硬件设备要求与表A.3固定式巡检终端硬 件设备要求的规定，见附录A中A.3、A.4。本文件由中国电力企业联合会提出。本文件由中国电力企业联合会归口。本文件起草单位:南方电网科学研究院有限责任公司、中国南方电网有限责任公司、广州电力设计院有限公司、国网江苏省电力有限公司电力科学研究院、广西电网有限责任公司电力科学研究院、国网辽宁省电力有限公司电力科学研究院、国网北京市电力公司检修分公司、南方电网数字电网研究院有限公司。本文件主要起草人:王颂、喇元、钱海、陈曦、杨宇轩、吴鹏、黎大健、毕海涛、孟凡凤、陈浩敏。DL/T 1 0 3 6 一 2 0 2 1 本文件历次版本发布情况为:DL/T 1 0 3 6 一 2 0 0 6。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号，1 0 0 7 6 1)。DL/T 1 0 3 6 一 2 0 21变电设备巡检系统1 范 围本文件规定了变电设备巡检系统的建设原则、功能和巡检终端设备配置要求。本文件适用于变电设备巡检系统的建设、验收和应用。2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B/T 2900.1 电工术语 基本术语 G B 汀4208外壳防护等级(IP代码)G B/T 5271.1 信息技术 词汇 第1 部分:基本术语 G B/T 1 3 729 远动终端设备 G B 厅1 7 6 2 6.2 一2 0 18 电 磁兼容 试验和测量技术 静电 放电 抗扰度试验 G B 汀1 7 6 2 6.3 一2 0 16 电 磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 G B/T 1 7 626.8 一2 006 电 磁兼容 试验和测量技术 工频磁场抗扰度试验 I T U 一 T H 2 6 4 视频编解码标准 I T U一 T H.2 6 5 高效视 颇 编解码 标准3 术语和定义 G B 厅2 9 0 0.1 和G B/T 5271.1 界定的以 及下列术语和定义适用于本文件。3.1 变电 设备巡检系统 pa t r o l s y s t e m fo r pow e r t r a ns fo r m a t i on facil i t i e s 变电运行维护单位辅助对变电设备巡视和检查的信息系统，由巡检后台、巡检终端和巡检定位标识组成。3.2 巡 检 后 台 pa t r o1 b a c卜 e nd 变电设备巡检系统的组成部分，用于存储、处理和管理巡检数据。3.3 巡检终端 pa t r ol t e r m i na l 变电设备巡检系统的组成部分，用于定位巡检设施和采集巡检数据。3.4 巡检定位标识 P a t r ol t a g 变电设备巡检系统的组成部分，用于标识巡检对象。巡检终端通过巡检定位标识定位巡检对象。3.5 手 持式 巡检终 端 h a nd 一 h e l d pa trol t e r m i na l 由手持载体和通信设备等组成，用于变 电站设备巡检作业的手持巡检装置。DL/T 1 0 3 6 一 2 0 2 13.6 固 定 式巡 检终端 r ixe d pa t r ol t e r m i na l 由固定载体、通信设备和检测设备等组成，用于变电站设备巡检作业的固定巡检装置。3.7 移动 式巡 检终端 m ob il e pa t r ol t e r m i na l 由移动载体、通信设备和检测设备等组成，采用遥控或全自 主运行模式，用于变电站设备巡检作业 的移动巡检装置。4 建设原则4.1 开放性4.1 .1 巡检终端硬件产品应具有通用性、互换性。4.1.2 变电设备巡检系统应兼容通用商业数据库系统。4.1.3 变电设备巡检系统应提供标准的开放接口，应能支持在数据和流程上与现有生产管理信息系统连接。4.2 安全性4.2.1 变电设备巡检系统不应对变电设备和其他系统有不良影响。4.2.2 变电设备巡检系统应采取有效保证数据安全和通信安全的措施。4.2.3 用户必须通过身份验证才能使用变电设备巡检系统。4.2.4 只有经过授权的巡检终端才能和巡检后台交换数据。4.3 可靠性4.3.1 变电设备巡检系统应采取防止业务数据丢失的有效措施。4.3.2 巡检终端和巡检定位标识应适应使用地气候和其他环境条件。巡检终端和巡检定位标识硬件设备要求可按照附录A执行。4.3.3 巡检终端应具有抗震、抗电磁干扰等性能。4.3.4 巡检终端应提供典型条件下的使用寿命。4.4 易用性4.4.1 手持式巡检终端应方便携带。4.4.2 巡检终端操作应简便。4.4.3 巡检终端宜具备夜间使用功能。4.4.4 巡检后台应提供直观导航及操作界面。4.4.5 巡检后台应满足通用浏览器使用要求。4.5 易维护4.5.1 巡检终端宜支持自 动升级功能。4.5.2 用户可自 行增加和更换巡检定位标识。4.5.3 用户可自 行增加和更换巡检终端。4.5.4 用户可自行完成系统的备份、恢复等系统维护工作。4.5.5 巡检终端正常运行时无须维护。4.5.6 巡检后台宜具备巡检终端的分析功能和自 诊断功能。DL/T 1 0 3 6 一 2 0 214.6 实时性4.6.14.6.2巡检终端上传数据录入操作等待时间不应超过1 5。巡检终端宜提供实时性数据上传功能。5 功能5.1巡 检 后 台/5.1.1 巡检后台通用功能应符合毛列要求:系统用户和权限。功能见 和拓扑视 图管理口 定和 自动生成检查漱应接收巡应方便检应具有对a)b)c)d)e)o妒h)1)应 支 持 对 呷 婚j)宜 具 有 自 可 砰k)应 记 录 数 坷 早1)应 提 供 操 飞 pm)应存储告斟 事件成报表。浏 览 和 检 索 日 苹息时间不应少于 6 f 个月巡检数据存储时间不应少应实现用户吏的巡检情况咯完成情况。处理和分析功设备性能监视功能，允许用作。运行日志，并日志，告警事卜 月。股备的管理和统对前端设备，滩妾 入。分发功能，有 旨。满足大量用户同时访问同一主 马 倾监的需求。应 支 持 自 定 义 设 备 耀、应 提 供 实 时 事 项 显 示 用 预应具备巡检数据存储查询线史事周期、巡检项目(巡检主要内扬 吸 询 功 能。洲 洲附j 孙 必)和缺陷类型。录像文件封装格式应符合ITU 冲困口64、I T U 一 T H.2 65n)o)沪中r)s)t)u)v)5.1 .2 手持式巡检终端后台功能应符合下列要汞介.-口一 a)应方便将巡检任务分配给巡检人员。b)应具有缺陷直接录入功能。)应具有对巡检终端领用和授权管理功能。d)应指示巡检终端自动完成软件升级。5.1 .3 固定式巡检终端后台功能应符合下列要求:a)应实现平台内统一录像存储功能，支持定时录像、手动录像及告警录像等模式，同时平台应支 持流式回放功能。b)应具备客户端/用户之间音视频通信功能。)录像文件封装格式应符合I T U 一 T H.2 64、I T U 一 T H.2 65的规定。d)应具备固定式巡检终端控制功能。DL/T 1 0 3 6 一 2 0 21 e)应具备巡检路线规划功能。f)应显示、存储固定式巡检终端状态信息。5.1 .4 移动式巡检终端后台功能应符合下列要求:a)应具备移动式巡检终端的运动控制功能。b)应提供二维或三维电子地图的维护/管理功能。c)应显示、存储移动式巡检终端状态信息。d)应具备巡检路线规划管理功能。e)录像文件封装格式应符合I T I J 一 T H.2 64、I T U 一 T H.2 65 的规定。5.2 手持式巡检终端5.2.1应验证用户身份。5.2.2 应自 动从巡检后台获取巡检任务和任务数据。5.2.3 单个手持式巡检终端应适应多个变电站和多个巡检任务。5.2.4 应提示与巡检任务相关的危险点、工器具等。5.2.5 应提示变电设备日常巡检顺序。5.2.6 应根据巡检定位标识准确找出巡检对象。5.2.7 应给出巡检对象基本信息。5.2.8 宜支持查询与巡检对象和巡检任务有关的主要参数。5.2.9 应提示巡检对象未消除的缺陷。5.2.10 应显示巡检对象的巡检项。5.2.11宜采用便捷录入方法，方便用户快速、准确地录入设备运行数据和缺陷等。5.2.1 2 应自动对巡检时间、巡检人员、设备、巡检项等巡检过程进行记录。5.2.1 3 宜支持对录音、照相和录像等多媒体数据的获取和提交。5.2.1 4 应提示未巡检的巡
