DL∕T 2098-2020 高清版 调相机运行规程.pdf

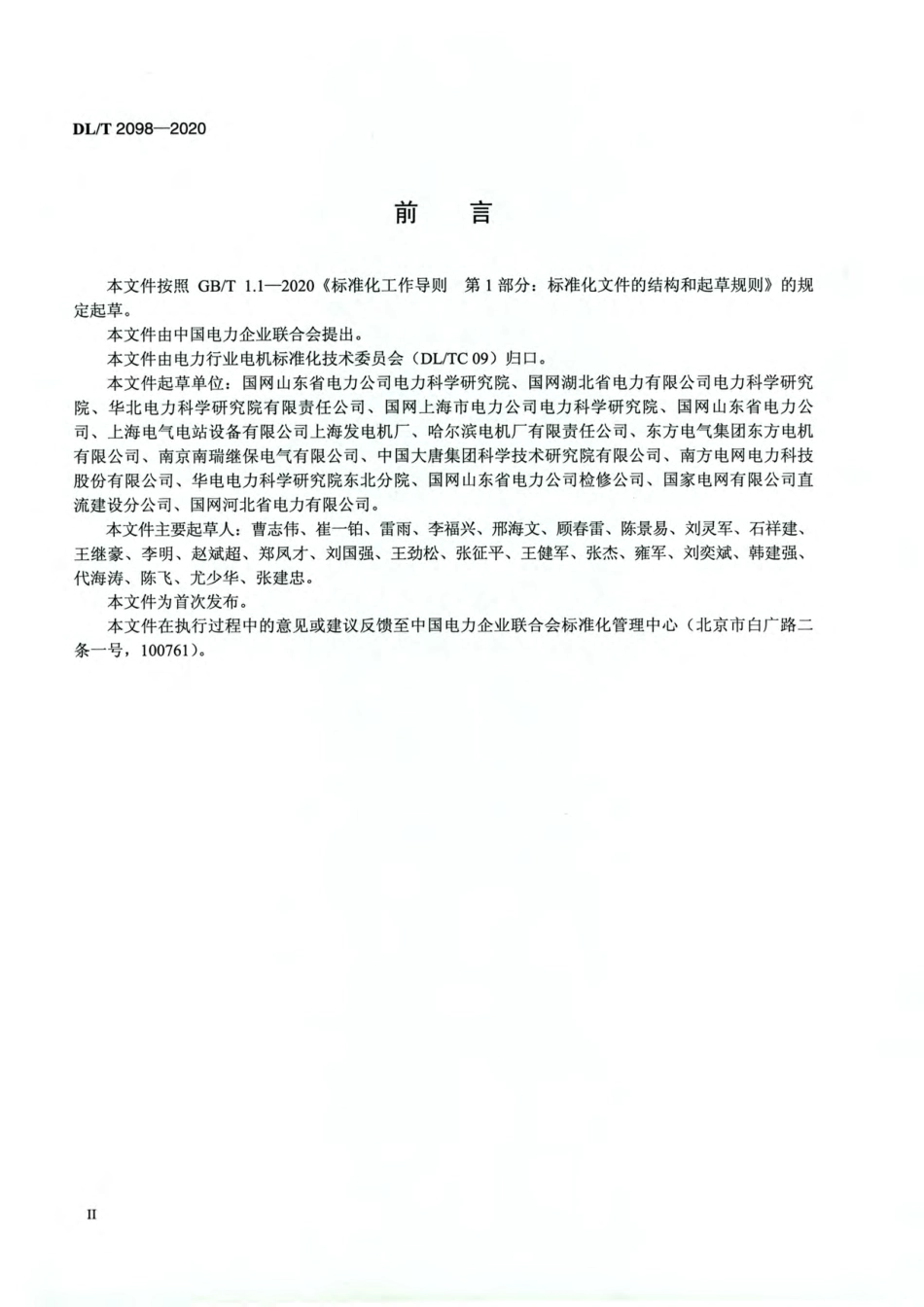

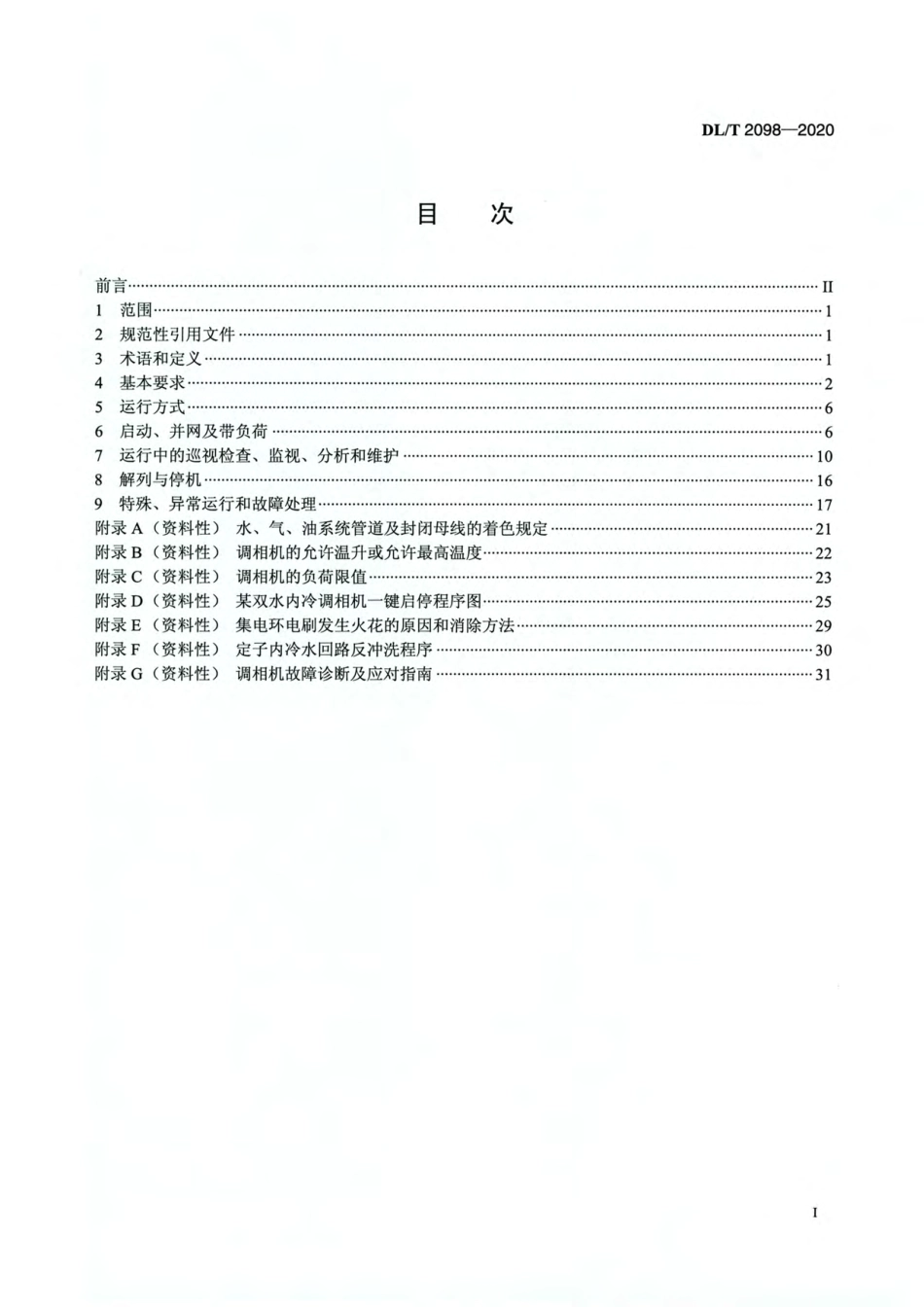

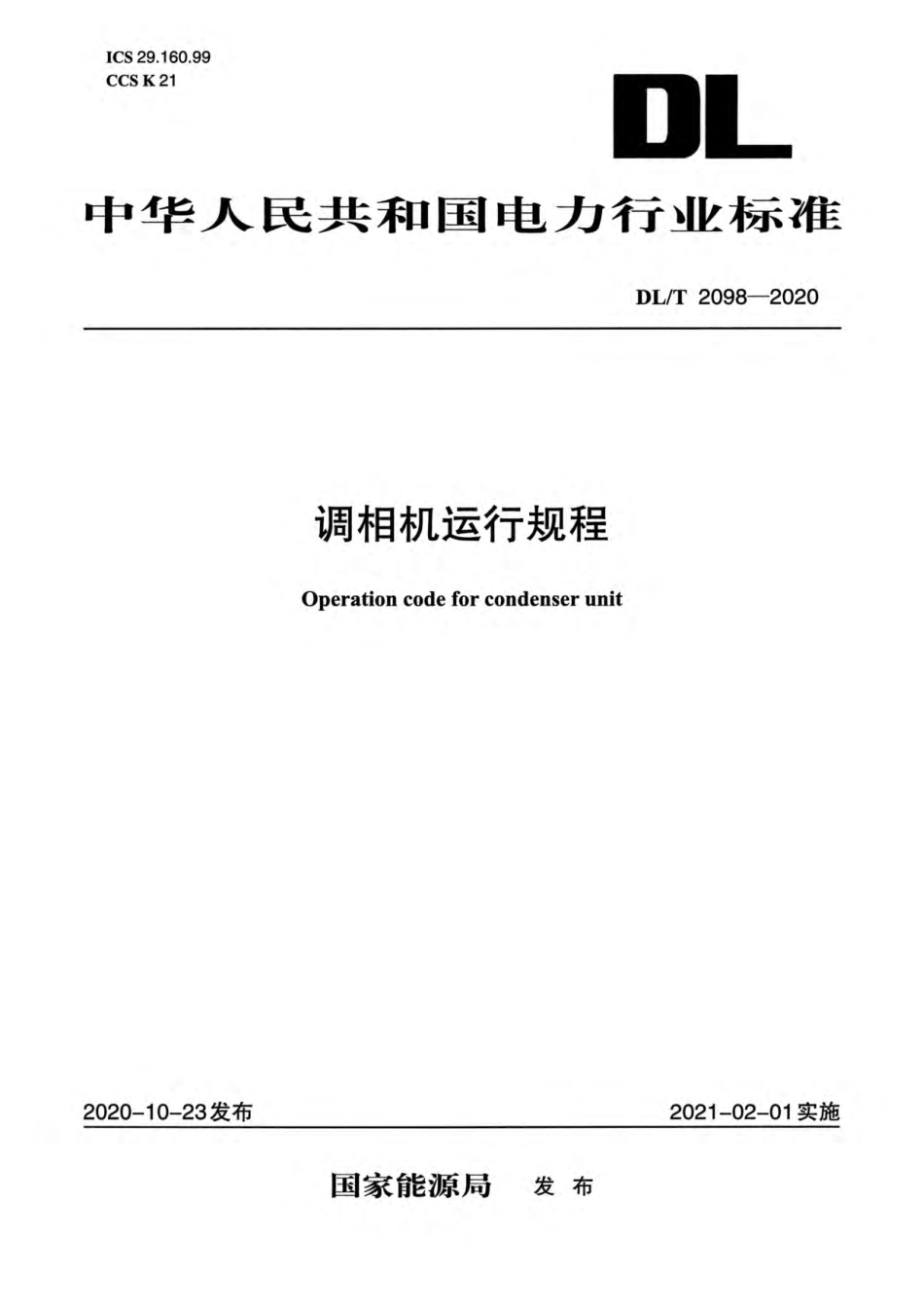

I CS 2 9.1 6 0.9 9C CS K 2 1中 华 人 民 共 和 国 电 力 行 业 标 准DL/T 2 09 8 一 2 0 2 0调相机运行规程O P e r a ti on cod e fo r con d e ns e r u n i t2 0 2 0 一 1 0 一 2 3 发布2 0 2 1 一 0 2 一 0 1 实施国家能源局 发 布微信关注电力图书馆微信公众号D L/T2 0 9 8 一 2 0 2 0目次前言 n1 范围 12 规范性引用文件 13 术语和定义 ，14 基本要求 ，25 运行方式 “66 启动、并网 及带负荷 ”67 运行中的巡视检查、监视、分析和维护 108 解列与停机 。169 特殊、异常 运行和 故障 处理 ”17附录A(资料性)水、气、油系统管道及封闭母线的着色规定 21附录B(资料性)调相机的允许温升或允许最高温度 22附录C(资料性)调相机的负荷限值 23附录D(资料性)某双水内 冷调相机一键启停程序图 .25附录E(资料性)集电环电刷发生火花的原因和消除方法 ，”29附录F(资料性)定子内冷水回路反冲洗程序 30附录G(资料性)调相机故障诊断及应对指南 31微信关注电力图书馆微信公众号DL/T2 0 9 8 一 2 0 2 0月 IJ胃 本文件按照 G B 厅 1.1 一2 0 20 标准化工作导则 第1 部分:标准化文件的结构和起草规则的规定起草。本文件由中国电力企业联合会提出。本文件由电力行业电机标准化技术委员会(D L 汀c og)归口。本文件起草单位:国网山东省电力公司电力科学研究院、国网湖北省电力有限公司电 力科学研究院、华北电力科学研究院有限责任公司、国网上海市电力公司电力科学研究院、国网山东省电力公司、上海电 气电站设备有限公司上海发电机厂、哈尔滨电 机厂有限责任公司、东方电 气集团东方电机有限公司、南京南瑞继保电气有限公司、中国大唐集团科学技术研究院有限公司、南方电网电力科技股份有限公司、华电电力科学研究院东北分院、国网山东省电力公司检修公司、国家电网有限公司直流建设分公司、国网河北省电力有限公司。本文件主要起草人:曹志伟、崔一铂、雷雨、李福兴、邢海文、顾春雷、陈景易、刘灵军、石样建、王继豪、李明、赵斌超、郑凤才、刘国强、王劲松、张征平、王健军、张杰、雍军、刘奕斌、韩建强、代海涛、陈飞、尤少华、张建忠。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白 广路二条一号，1 0 0 7 6 1)。微信关注电力图书馆微信公众号DL I T 2 0 9 8 一 2 0 2 0调相机运行规程范围本文件规定了调相机组正常运行、本文件适用于300 Mv a r级调相机:异常运行基本原则、流程和要求。容量等级的调相机(执行。2 规范性引用文件 下列文件中的内容通件，仅该日 期对应的 版本用于本文件。1娜苞 性 引 用 而 构 成 本 文 件 必 不 可 少文件;不注日期的引用文件，其最条本其中，注日期的引用文饱 括 所 有的 修 改 单)适必额和性能电机技术要求矿物涡轮机油质量母线转封抓J幼辟隐电金旋俘蛋7 5 57 0 6 47 5 9 68 3 4 91 0 0 6 9.11 4 2 8 513 7 7 6 28 0 1 大11 1 6 4 淆1 3 0 9 大机噪声测定方转电机噪声测赶方法护和安全自动相机组保护装崖 鱿机内冷却水质2 之机运行导则机组涉网保护B B B B B B B L LLG G G G G G G D DD术 语 和 定 义础GB/T 7 5 5、GB/T的以及下件3一，相、c。n。一 乃 与电网相连、不通过的一种大型同步电动机。转换、仅通过改变励磁电流白 与 考式向落网输送或吸收无功功率双水内冷调相机d u a l i n n e r w a 足O l e d C on d e n s e r定子绕组、转子绕组由水内冷，定子铁恋机。空冷调相机a i r cool e d con d e n s e r定子绕组、转子绕组、定子铁芯均由空气冷却的调相机。盘车装置 t u r ni ng g e a r调相机组启动前和停机期间提供转子适当转速，避免转子产生不良弯曲的装置。调变组con d e n s e r-t r a n s fo r me r uni t调相机与变压器共同组成的设备。微信关注电力图书馆微信公众号DL/T 2 0 9 8 一 2 0 2 04 基本要求4.1 一般要求4.1 .1 调相机及其主要附属设备应有制造厂铭牌和产品合格证书、技术规范、说明书等，相关数据应与铭牌数据保持一致。4.1.2 调相机应编号，并应将名称和编号明显标示在调相机外壳上。调相机的附属设备也应有相应编号，附属设备的阀门上除应有编号和名称外，还应用箭头标出开闭的方向。标识牌不应采用吊挂方式，应固定在设备本体上。4.1.3 调相机组应有灭火装置。在励磁小室和其他有火灾风险设备处，还应按有关规定配置电 气设备专用的灭火器并定期进行检验、更换。4.1.4 调相机所属水、油管路及封闭母线均应区分并按规定着色，参见附录A。内 有流动介质的管路上应用箭头标出介质的走向。4.1 .5 调相机房内环境温度不宜低于5，最高环境温度不宜超过40。4.1 .6 调相机各部位允许的振动限 值，不应大于表1 的规定要求。表1 调相机各部位允许的振动限值4.1.7 噪声测定方法按G B 厅 1 0 0 6 9.1 执行，声压级限值不应超过92dB(A)。有隔声罩的，在距调相机隔声罩水平l m、高度1.Z m处测量的噪声值不应大于85dB(A)。4.1.8 调相机至少应具备下列备品和技术资料:a)运行维护必需的备品备件;b)安装维护使用的技术说明书和随机图纸及专用工具;c)安装、检查、交接试验及调试启动试验的各种记录;d)运行、检修、试验和停机的记录及技术文件;e)缺陷和事故记录;f)调相机及其附属设备的定期预防性试验及绝缘分析记录;9)现场运行、检修规程;h)设备台账。4.2 调相机本体4.2.14.2.2定子绕组、转子绕组的绝缘性能应符合G B/T 7 0 64的规定。调相机安装后，应对定子端部做模态试验并定期试验跟踪变化趋势。如有定子端部振动在线监测装置，正常运行期间，应定期监视调相机定子端部振动情况。4.2.3 正常启停机期间，应加强转子振动监测。正常运行期间，对于双水内冷调相机，应监测转子绕组漏水情况;对于空冷调相机，应监测转子绕组匝间绝缘状况。4.2.44.2.5温度限值规定应符合技术规范的规定，具体要求参见附录B。调相机的负荷能力在设计、制造阶段已确定，具体要求参见附录 C。4.3 励磁系统4.3.1 当调相机励磁电压和励磁电流不超过额定值的1.1 倍时，励磁系统应保证长期连续运行，励磁设微信关注电力图书馆微信公众号DL/T 2 0 9 8 一 2 0 2 0备短时过负荷能力应大于调相机转子短时过负荷能力。励磁系统限制及保护应与调相机转子过负荷保护、失磁保护配合，应符合D L/T1 3 0 9 的规定。4.3.2 调相机励磁系统应有强励能力，自并励静止励磁系统的顶值电压倍数在调相机 8 0%额定电压时不应低于3.5 倍，电流倍数不应低于2.5 倍，允许强励时间不应小于 1 5 5。4.3.3 调相机组励磁系统的标称响应不应低于每秒2 倍额定励磁电压。自并励静止励磁系统的励磁系统电压响应时间应满足上升时间(强励)不大于0.02 5、下降时间(强减)不大于0.0 25 5。4.3.4 励磁系统的自动电压调节功能应能在调相机额定电压的70%120%范围内稳定、平滑地调节，励磁系统的手动励磁调节功能应能使调相机励磁电流在空载励磁电流的20%到额定励磁电流的 1 10%范围内稳定、平滑地调节(启动励磁系统的手动励磁调节功能应能使调相机励磁电流在空载励磁电流的0%1 10%范围内稳定、平滑地调节)。4.3.5 励磁系统的其他要求参见D L/T 1 1 64。4.4 静止变频器(S F C)4.4.1 静止变频器应能满足启动调相机在 10 m i n 内从静止状态至 1 05%额定转速的要求。4.4.2 静止变频器装置应满足机组频繁启动的要求，其热周期应满足连续满载运行不小于60而n、间隔6 0 而n 后可再次启动的要求。4.4.3 调相机站宜配备两台静止变频器，互为备用。4.4.4 换流站(变电站)内10kV 备用段与工作段并列运行时，禁止静止变频器启动。4.4.5 静止变频器的输出电压频率应在O HZ52.5 H z 范围内平稳可调。4.4.6 静止变频器应能在输入电源额定电压的(l 士10%)及额定频率士1 H z 范围内正常工作。4.4.7 静止变频器应具备自 动控制、现地手动控制功能。4.4.8 静止变频器运行时产生的谐波电压和电流不应影响调相机保护、励磁、中性点设备及其他设备的正常运行。4.5 冷却系统4.5.1 空冷系统4.5.1 .1 调相机的通风系统应严密，不应有泄漏。调相机的 轴封应保持严密并符合技术规范的 规定。风扇叶片的方向和风挡板的位置应正确。4.5.1.2 空气冷却器供水管道系统中，应装设两个并联且倒换使用的网状过滤器。在空气冷却器排水总管上，应装设调节水量的阀门。该阀门的操作传动装置，应引到便于操作的地点。每一段空气冷却器的进出水口 应装设阀门。管道上应装设压力表和带有水门的安全阀。4.5.1 .3 空气冷却器的 水冷系统应设有自 动开启的 温度调节装置。供水总管、轴承和空气冷却器的管路均应装设控制阀门及测量、控制元件，并应采取防凝露措施。供水流量、压力应根据设计规定进行整定。运行中可根据调相机各部位温度和季节水温变化进行调整。供水系统的主用泵故障时应能自动切换至备用泵运行，切换时间应满足机组稳定运行的要求。4.5.2 内冷水系统(适用于双水内冷调相机组)4.5.2.1 内冷水系统应能连续向调相机供给足够的内冷水量。每台调相机的内冷水系统设有两台内冷水泵，两台水泵互为备用并能自动切换，其驱动电动机应分别接于不同的站用电母线段。4.5.2.2 内 冷水采用除盐水。定子内冷水系统应设置离子交换器和加碱装置，转子内 冷水系统应设置补充除盐水系统和碱化水处理装置。4.5.2.3 内冷水系统应设置多种仪表来监视冷却水的流量、压力、压差、液位、温度、电导率、溶氧微信关注电力图书馆微信公众号DL IT 2 0 9 8 一 2 0 2 0量、pH 值等参 数;内 冷水中 的 铜离子 含量应 定期 进行 检测。4.5.2.4 内 冷水系统的管道、阀门、水泵、水冷却器、水箱、过滤器等过水部件均应采用不锈钢制品。内 冷水系 统的 进水端 应设置5 娜10卿 孔径的 滤网，内 冷水系 统的 管 道法兰和所有结 合面的 密封垫不应使用橡胶等可能造成水路堵塞的材料，宜采用聚四氟乙烯等材料加工成型的产品。4.5.2.5 内 冷水系统应配置成套反冲洗装置。4.5.2.6 内 冷水系统应设置电 加热装置。4.5.3 外冷水系统4.5.3.1 外冷水系统应能连续向调相机本体及辅助系统冷却器供给足够的冷却水量。4.5.3.2 外冷水系统应设置必要的防冻、防风沙设施。4.5.3.3 外冷水系统应设置冷却水的流量、压力、液位、温度等参数的监测仪表。4.5.3.4 外冷水系统设置有喷淋塔的，在冬季气候恶劣地区宜将喷淋塔纳入整体防冻设施。未采取防冻措施的喷淋塔在冬季应退出 运行并将其隔离，同时应排空喷淋塔内 部存水以防冻坏，再次投入使用前喷淋塔应具备自 动补水并入外冷水系统运行的功能，或采用合理稳妥的人工补水方案补水再并入外冷水系统运行。4.6 润滑油系统4.6.1 润滑油系统管路宜采用不锈钢材料，所有管路应可靠接地。4.6.2 润滑油系统油箱油量应按额定工况运行时油冷却器冷水中断 15而n 的轴瓦允许温升确定。4.6.3 轴承油槽应密封良 好，能防止油雾逸出，油槽焊缝应进行无损探伤检测。4.6.4 润滑油冷却系统要求:a)油冷却器数
