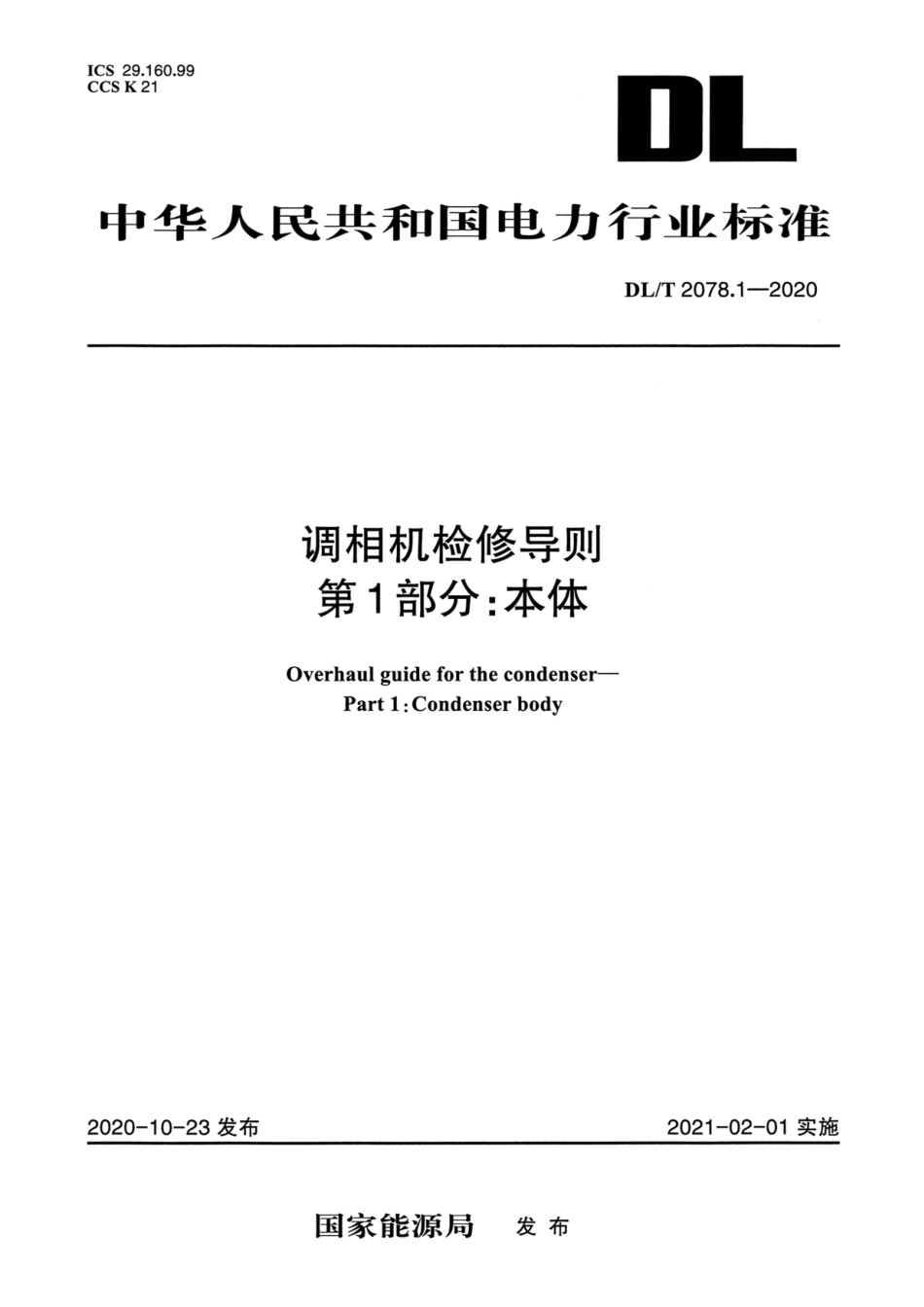

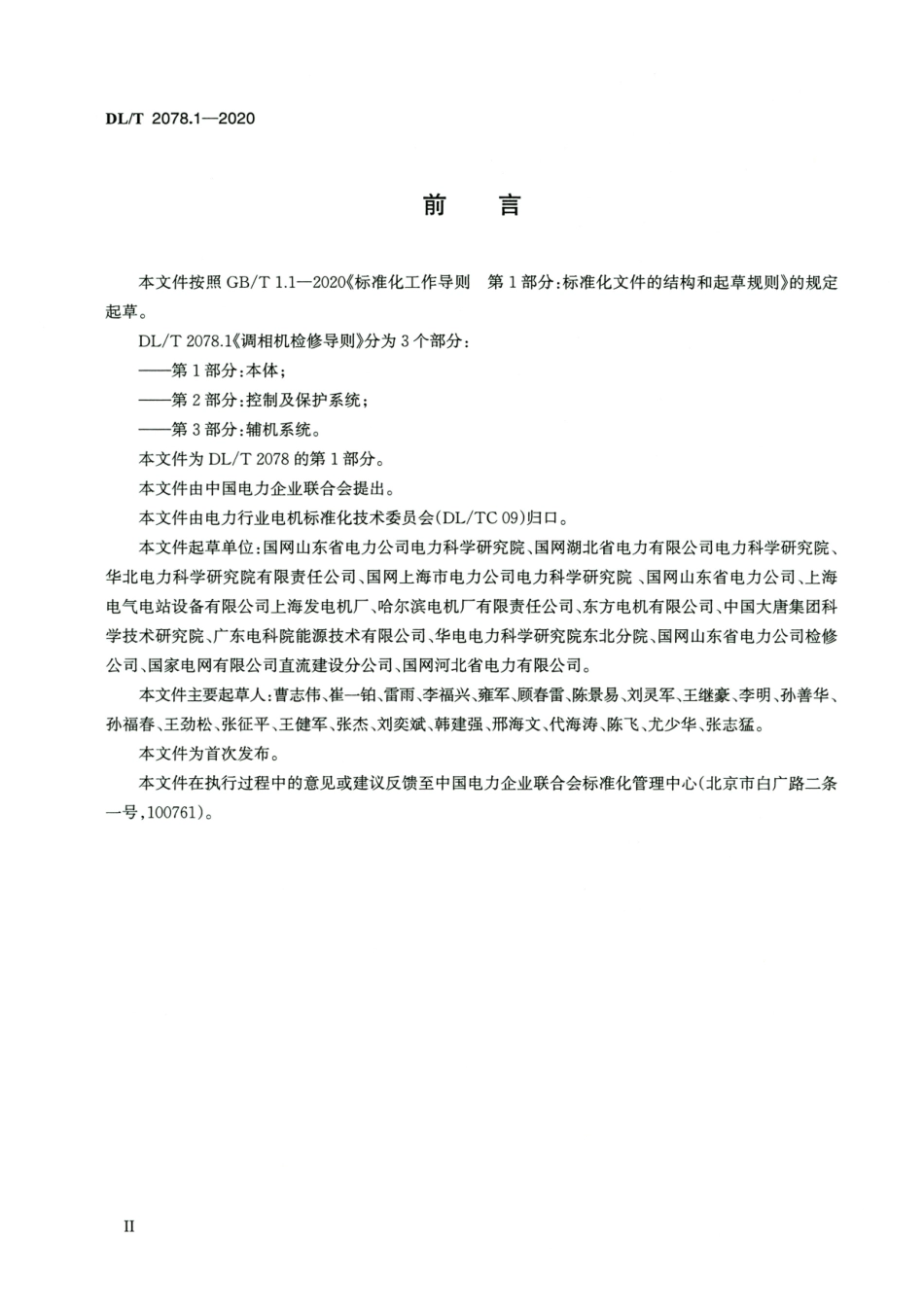

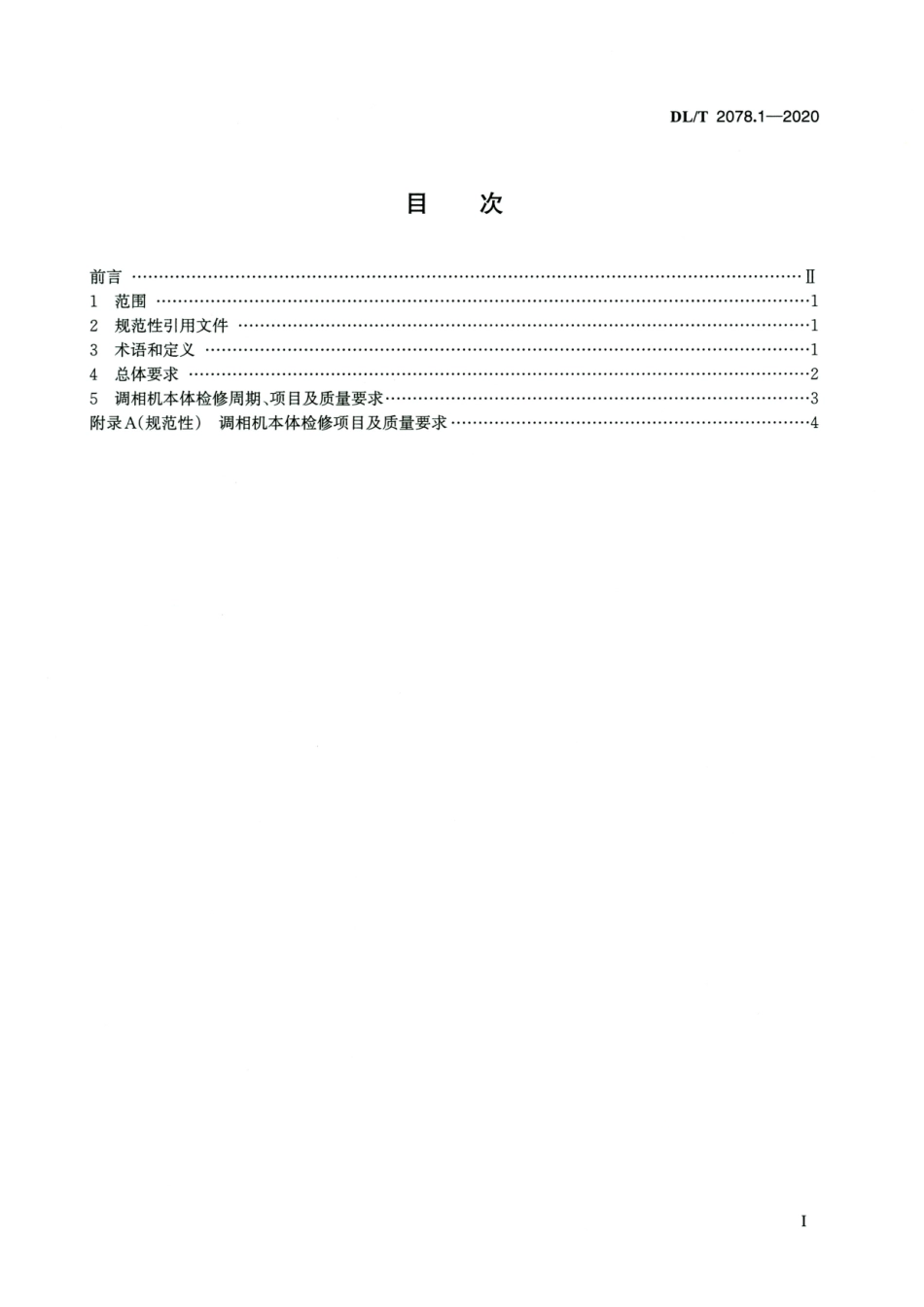

I C S 2 9.1 6 0.9 9CCS K 2 1DL中 华 人 民 共 和 国 电 力 行 业 标 准DL/T2 0 7 8.1 一 2 0 2 0调相机检修导则第1 部分:本体o v e r h a u l g u i d e for t h e c o n d e n s e r we P a r t l:C o n d e n s e r b o d y2 0 2 0 一 1 0 一 2 3发布2 0 2 1 一 0 2 一 01 实施国家能源局 发布微信关注电力图书馆微信公众号DL/T 2 0 7 8.1 一 2 0 2 0目次前言 。n1 范围 12 规范性引用文件 13 术语和定义 14 总体要求 25 调相机本体检修周期、项目 及质量要求 3附录A(规范性)调相机本体检修项目及质量要求 4微信关注电力图书馆微信公众号DL/T 2 0 7 8.1 一 2 0 2 0月 IJ胃 本文件按照G B/TI.1 一2 0 2 0 标准化工作导则第1 部分:标准化文件的结构和起草规则 的规定起草。D L/T2 0 7 8.1 调相机检修导则 分为3 个部分:第1 部分:本体;第 2 部分:控制及保护系统;第 3 部分:辅机系统。本文件为D L/T2 0 78 的第1 部分。本文件由中国电力企业联合会提出。本文件由电 力行业电 机标准化技术委员会(D L/T C 0 9)归口。本文件起草单位:国网山东省电力公司电力科学研究院、国网湖北省电力有限公司电力科学研究院、华北电力科学研究院有限责任公司、国网上海市电力公司电力科学研究院、国网山东省电力公司、上海电气电站设备有限公司上海发电机厂、哈尔滨电 机厂有限 责任公司、东方电机有限公司、中国大唐集团 科学技术研究院、广东电科院能源技术有限公司、华电电力科学研究院东北分院、国网山东省电力公司检修公司、国家电网有限公司直流建设分公司、国网河北省电力有限公司。本文件主 要起草 人:曹志伟、崔一铂、雷雨、李福兴、雍军、顾春雷、陈景易、刘灵军、王继豪、李明、孙善华、孙福春、王劲松、张征平、王健军、张杰、刘奕斌、韩建强、邢海文、代海涛、陈飞、尤少华、张志猛。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号，1 0 0 7 6 1)。微信关注电力图书馆微信公众号DL/T 2 0 7 8.1 一 2 0 2 0调相机检修导则第1 部分:本体1 范围本文件规定了调相机本体本 文 件 适 用 于3 00 M v 浏的原皿及吸术要求。体的检修，其他容量等级白 介咐目 机石 八 绪照执行。2 规范性引用文件 下列文件中的落件，仅该日期对应的文件。文 中的规范性引用而构成本文不用于本文件;不注日期的引用文件可 少的 条 拟新版本(包括其 气，:有 白 傀注 日期的引用文多 改单)适用于本G B/T7 5 5G B/T7 0 6 4D L/T1 7 6 8定额和性能步发 电机技术机预防性试验3 术语和定义G B/T7 5 5、G B4 界定的以及文件调相机c o n d e n徽 与电网相连、不通一种大型同步电动机。3.2 双水内冷调相机电能量的方式向叮网输送或吸收无功功率的定子绕组、转子绕组由水即吸，定子c 0 0 l e d C o n d e n s e r如刘控气 冷 却 的 调 拟袱3.3空 冷 调 相 机 a，r c 0 0，e d c o n d e n s e r、定子绕组、转子绕组、定子铁芯均由空气冷却叫刁 一口 心 L o3.4 检修级别o v e r h a u l l e v e l 根据检修规模和停用时间，将调相机组检修分为A、B、C、D四 个级别。3.5 A级检修A 一 l e v e l o v e r h a u l 对调相机定子、转子及其附 属系统进行全面的解体检查、诊断和修理，以 保持、恢复或提高设备性能，提高设备的可靠性。3.6 B 级检修B 一 l e v e l o v e r h a u l 参照A级检修范围，针对调相机及其附属系统存在的问题，对部件进行检查、诊断和修理。B级检微信关注电力图书馆微信公众号DL/T 2 0 7 8.1 一 2 0 2 0修以C级检修项目为基础，有针对性地解决C级检修工期无法安排的重大缺陷。3.7 c 级检修 C 一 l e v e l o v e r h a u l 一般在不抽转子的状态下，对调相机及其附属系统有重点的进行检查、诊断、修理和清扫，可进行少量零件的更换、设备的消缺、调整、预防性试验等作业。注:消缺意为消除缺陷。3.8 n级检修 D 一 l e v e l o v e r h a u l 设备总体运行状况良 好，对调相机及其附属系统进行消缺。4 总体要求4.，调相机组主要设备检修应在定期检修基础上，逐步扩大状态检修比例，最终形成融定期检修、状态检修和故障检修为一体的检修模式。4.2 调相机组检修过程中应有计划地进行设备、设施技术更新改造，检修施工宜采用先进工艺、新技术、新方法，积极推广应用新材料、新工具，提高工作效率和经济效益。4.3 主要设备检修管理应建立检修作业管理体系，推行检修作业标准化。4.4 调相机组检修宜按A、B、C、D四个级别实施计划检修。4.5 A级检修项目 应包括下列内容:a)制造厂要求的项目;b)全面解体、定期检查、清扫、测量、调整和修理;c)定期监测、试验、校验和鉴定;d)按规定定期更换零部件的项目;e)按技术监督规定检查和预防性试验项目;0消除设备和系统的缺陷和隐患。4.6 B级检修应根据机组设备状态评价及系统的特点和运行状况，有针对性地实施部分A级检修项目和定期滚动检修项目。主要内容包括:a)制造厂要求的项目;b)重点清扫、检查和处理易损易磨部件，必要时进行实测和试验;。)按技术监督规定检查和预防性试验项目;d)针对C级检修无法安排的重大缺陷和隐患的处理。4.7 C级检修项目 的主要内 容包括:a)制造厂要求的项目;b)重点清扫、检查和处理易损易磨部件，必要时进行实测和试验;。)按技术监督规定检查和预防性试验项目;d)针对D级检修无法安排的缺陷和隐患的处理。4.8 D级检修的主 要内容是对调相机及其附属系统进行消缺。4.9 调相机组首次投运1 年时应进行A级检修，后每隔5 年一8 年进行A级检修，也可根据设备制造商的建议、国内外同类型机组检修实践、机组技术性能、设备实际运行小时数或规定的等效运行小时数等方面进行综合分析、评价后确定。4.10调相机组可根据设备的状况调整各级检修的项目，原则上在一个 A级检修周期内所有的检修项微信关注电力图书馆微信公众号DL/T 2 0 7 8。1 一 2 0 2 0目 应进行检修，检修项目 应符合附录A的规定。4.11在无 A、B级检修的年份，机组每年安排 1 次 C级检修。在无A级检修的年份，确有 C级检修工期内无法消除的缺陷，可安排1 次B级检修。4.12调相机组的检修工期可按表1 的规定参照执行。出现本文件未涵括的项目 时，检修工期可根据情况调整，但原则上不应超过相对应的最长工期。表 1 检修工期参照表检修级别工期A4 5 天B3 0 天C1 1 天D7 天4.13检修过程中，如发现重大缺陷需要变更检修项目、工期、级别，应在检修工期过半前调整。4.1 4 检修结束后1 个月内应完成检修记录、台账更新等检修资料的汇总归档。4.1 5 本文件中未涉及的设备检修按设备相关技术文件要求执行。5 调相机本体检修周期、项 目及质量要求5.1 调相机本体检修内容包含定子、转子、集电环装置、本体空气冷却器、在线监测装置、本体加热器、座式轴承及盘车装置的检修。5.2 调相机本体检修周期与调相机组检修周期一致，按照总体要求的周期和工期开展检修工作。5.3 调相机本体A级检修项目及质量要求应符合附录A中表A.1 的规定。5.4 调相机本体B级检修应根据状态评价及系统的特点和运行状况，有针对性地实施部分A级检修项目和定期滚动检修项目。5.5 调相机本体 C级检修项目及质量要求应符合附录A中表A.2 的规定。微信关注电力图书馆微信公众号DL/T 2 0 7 8。1 一 2 0 2 0 附录A (规范性)调相机本体检修项 目及质量要求调相机本体A级和C级检修项目 及质量要求分别见表A.1 和表A.2。表 A.1 调相机本体 A级检修项 目及质量要求设备检修项目质量要求整机1)抽、穿转子定、转子及其他无接触2)调相机水路通水正反冲洗反冲 洗滤网 无杂质3)修前 定转子间隙和转子磁力中 心测量磁中心 对正偏差期望为0，允 许差值不大于I n un4)修前导风圈和风叶之间的 间隙测量符合制造厂要求5)修后定转子间隙和转子磁力中心测量及调整每端四 点测量值与 该端气隙 平均 值相差不大于 平均值的2%6)更换端盖密封件更换符合技术要求的密封件定子1)铁芯表面检查定子 铁芯直线和阶 梯部 分应无磕碰、过热、松弛、油污、锈蚀、金属粉末、绝缘粉末、短路发热等 现象;定子膛内应无异物、机械损伤及其他异常;阶梯及直线部 分铁芯按照厂 家要求进行紧 力检查和 补偿幻 铁芯压圈、压指等部件检查，铁芯穿芯螺杆绝缘与紧力检查铁芯两端压圈及压指无局部过热、裂纹、变形、位移现象;两端压板、铁芯、止口 垫、定位筋螺母紧固，应无过 热、变形及松动;铁芯穿芯螺杆紧 力、绝缘检测符合厂家技术要求3)定子铁芯出槽口绕组检查定子通风槽上、下槽口处绕组绝缘无被硅钢片割破磨损，通风沟处绕组绝缘无过热、老化、流胶、电晕痕迹产生(出槽 口绕组检查)4)机座检查定子 机座表面无裂纹，无开焊，油漆无脱落，基础螺栓紧固，螺 母点焊处无开裂，定位键无窜位;打开机座底部人孔盖板检查定子内部清洁度并进行清理，检查可见区 域机座、夹紧环相关焊缝;打开冷却器人孔盖板后进人定子侧面，检查机座内部清洁度，检查可见区 域机座、夹紧环 相关焊缝5)通风孔、通风道清理铁芯及机座通风孔、通风道畅通、无堵塞6)线棒、槽楔、绕组端部绝缘盒、主引 线手包绝缘、汇流排和引线检查绝缘盒及填充物饱满，无流蚀、裂纹、变软、松脱等现象;端 箍与 线棒间绝 缘良 好，无放电 痕迹;槽楔洁净，无 脱落、无窜动、无松动、无断裂;汇流排表面清洁，绝缘完整，无损伤、过热及电晕痕迹7)端部接头、垫块及绑线检查绕组端部与支持环绝缘应清洁无油垢、包扎密实，无过热及损伤，表面漆层应 无开 裂、变色、脱落现象;绕组 端部各处绑绳及绝缘垫 块应紧固，无松动与断裂，绑扎处无磨损、无黄粉，支腿 及其螺栓无松动现象8)绕组端部检查绝缘无鼓包、裂纹、起皱、过热现象及电晕放电痕迹微信关注电力图书馆微信公众号DL/T 2 0 7 8.1 一 2 0 2 0表 A.1(续)设备检修项目9)绕组绝缘引水管检查。)绕 组、出 线 套 管 套 乡法兰密封垫检查J尸滤网清洁，阀门、质量要求绝缘引水管应完整，无开裂、老化、干瘪及爬电现象;与支撑环固 定牢固，无磨损，各接头无漏水痕迹;汇水管端的 卡箍无松动，保险完 好，测量汇水管对地绝缘合格，拆除总 进水管进水滤网 并清洗;检修完毕按技术文件要求进 行水 路水压试验黔噢且 及 出 线 套 管 应 干 净、无 油 渍、无 裂 纹;调 相机出线套曹通风孔内无积油、积灰及变色联环绝定子白板无过热、老化、流胶、电晕现象;检翰)、黄粉、开裂;检查螺母绑绳1 1)定子固件检查查压板渭无断裂;检必完好;检查支架木支期与 铁 芯与 锥环的固定螺杆保险填塞;检查弹簧习件冷态电阻板螺栓无断裂、脱落，保压板间隙符合要求1 2)检测、引线连接处紧固情况检查 出乡符合要求，监测点温接线连接件紧固牢釜人孔检查板、挡风圈、支架、性试验砂查瞿D L/T 1 7 6 8 的相关从 集电 环及绝缘筒、:设计要求;各螺栓衡块、槽楔等部件产 净，无异物 定子本观无表面、月牙槽、护常、碰伤现象吹扫(空冷机组j3)泪孔配黔风 槽楔无裂纹、凸脱 落、变 形、侧和位产，端 部 线 圈 间 绝 缘各槽内铜线通风孔对4)护环 之扇环外观检查里
