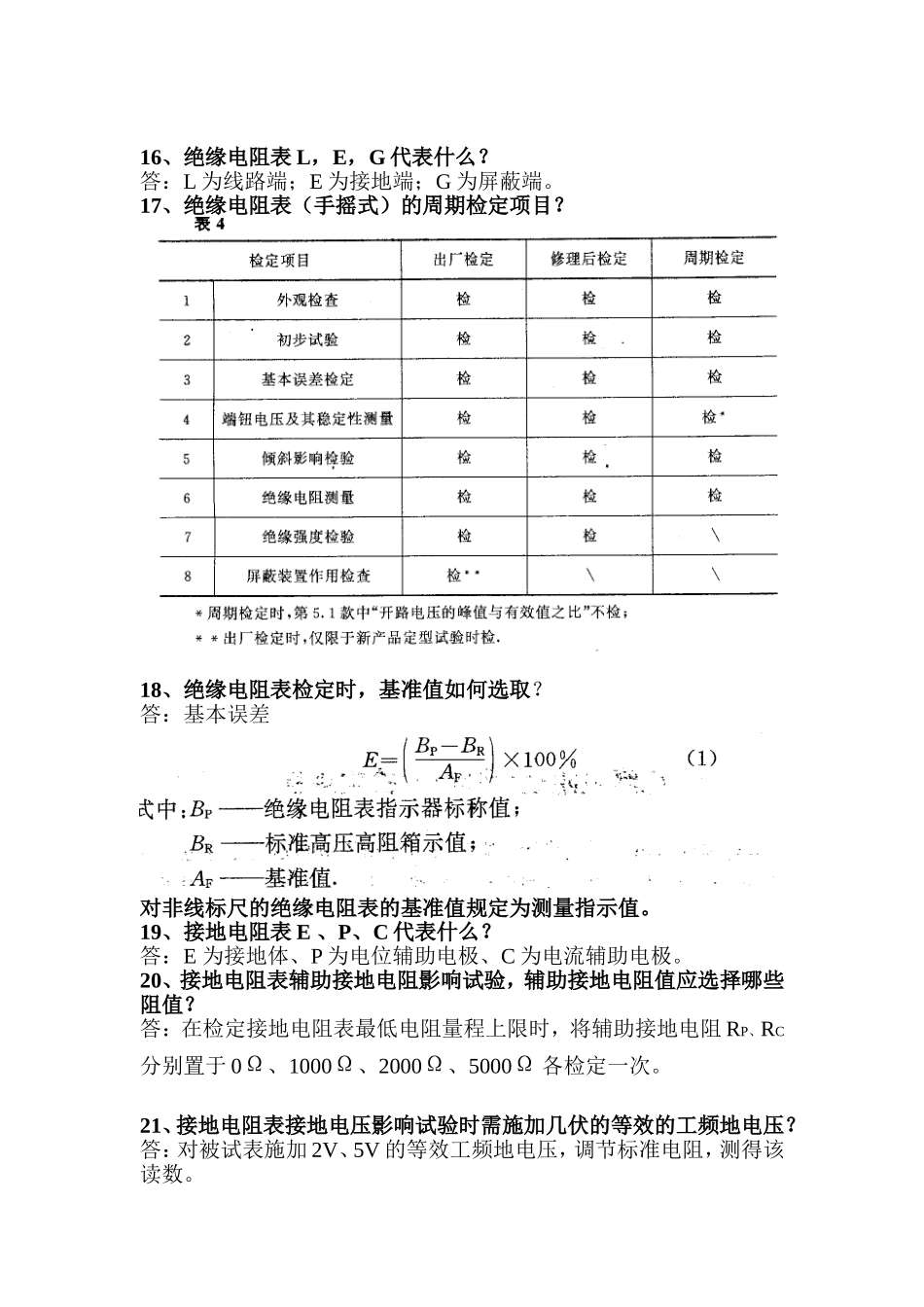

钳形电流表 钳形电流表类别、方式、测试 钳形电流表是用于直接测量电气回路电流值的仪表，其测量方式属于在线检测。 钳形电流表从结构上可分为指针式和数字式两种；从使用方面 可分为交流测量和直流测量两种形式；从用途上又可分为高压和低压两种。一般日常使用的钳形电流表多属低压表计（380V及以下），高压钳形电流表在测电流时需配置相应电压等级的绝缘杆和穿戴绝缘用具后方能测量。 钳形电流表测回路电流值的基本方法是用电磁感应的原理来实现的。它可根据被测对象电流的大小，选择（切换）合适的量程进行测量。钳形表的误差和钳口闭合间隙的大小在使用中会直接测量的准确性。 钳形电流表检定、校准、检测的注意事项 1、检定、校准、检测时，钳口铁芯端面上的脏物应擦去，并保证两端接触良好。 2、检定、校准、检测钳形表电流时，测试导线应置于钳口中心位置，并于铁芯窗口平面垂直。 3、指针式钳形表公用一个标度尺的交直流电压、电流量程，只对其中一个量程（称全检定、校准、检测量程）的测量范围内带数字的分度线进行检定、校准、检测，而其余量程（称非全检定、校准、检测量程）只检量程上限和可以判定最大误差的分度线。全检定、校准、检测量程一般选取常用量程。 4、检定、校准、检测数字式钳形表基本误差时，选取准确度最高的量程为全检定、校准、检测量程，均匀的选取不少于5个检定、校准、检测点。 5、升降变差、偏离零位、位置影响和阻尼的检定、校准、检测针对指针式钳形表。 6、数字式钳形表应作分辨力、显示能力的检定、校准、检测。 7、测试线连接完毕后，应有专人检查，确认无误后，方可进行检测。 检定过程 钳形电流表检定装置可检验1.0及以下的各种钳形电流表，电流档次：1000A，250A，100A，25A，5A，2A各档连续可调。该装置配合有I/V变换器，其输出是标准交流5V，配有IEEE488标准接口，可实现微机对钳形电流表的检定功能。 注意事项： 1. 钳形电流表检定装置的工作电压为220V±10%、50Hz。 2. 检验前，需开机预热15分钟，方可进行测试。 3. 被测表检验前要进行外观和常规检查，符合要求后方可进行检定。 4. 根据被测钳形表电流量程大小，选择钳形表检定装置的电流档位和“大环”或“小环”的位置。 5. 检验时，调节旋钮或按“粗调”和“细调”键缓慢进行调节测试。 6. 在检验1000A大电流时，测试时间应尽量缩短检测时间，以避免损坏设备。 7. 每次检验完一项，应及时将粗、细调节旋钮反方向旋至最小或直接按“归零”键回零，再切换其它档。 8. 关机时，应将电流归零，让装置空载进行10分钟再关机，以便机箱内的热量全部排出。 二．指示仪表考题范围 16、绝缘电阻表L，E，G代表什么？ 答：L为线路端；E为接地端；G为屏蔽端。 17、绝缘电阻表（手摇式）的周期检定项目？ 18、绝缘电阻表检定时，基准值如何选取？ 答：基本误差 对非线标尺的绝缘电阻表的基准值规定为测量指示值。 19、接地电阻表E 、P、C代表什么？ 答：E 为接地体、P为电位辅助电极、C为电流辅助电极。 20、接地电阻表辅助接地电阻影响试验，辅助接地电阻值应选择哪些阻值？ 答：在检定接地电阻表最低电阻量程上限时，将辅助接地电阻RP、RC分别置于0Ω、1000Ω、2000Ω、5000Ω各检定一次。 21、接地电阻表接地电压影响试验时需施加几伏的等效的工频地电压？ 答：对被试表施加2V、5V的等效工频地电压，调节标准电阻，测得该读数。 22、接地电阻表的周期检定项目?
