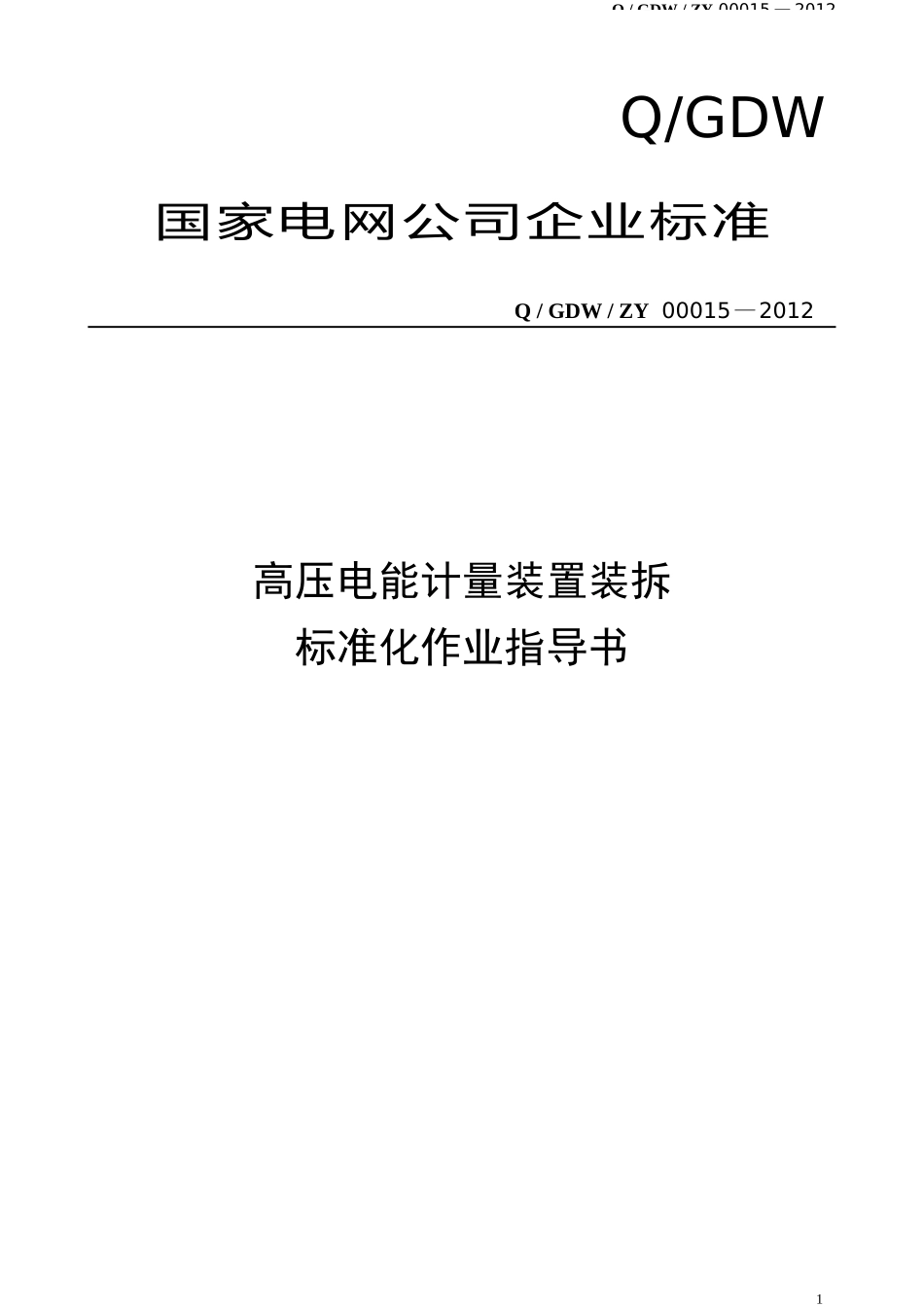

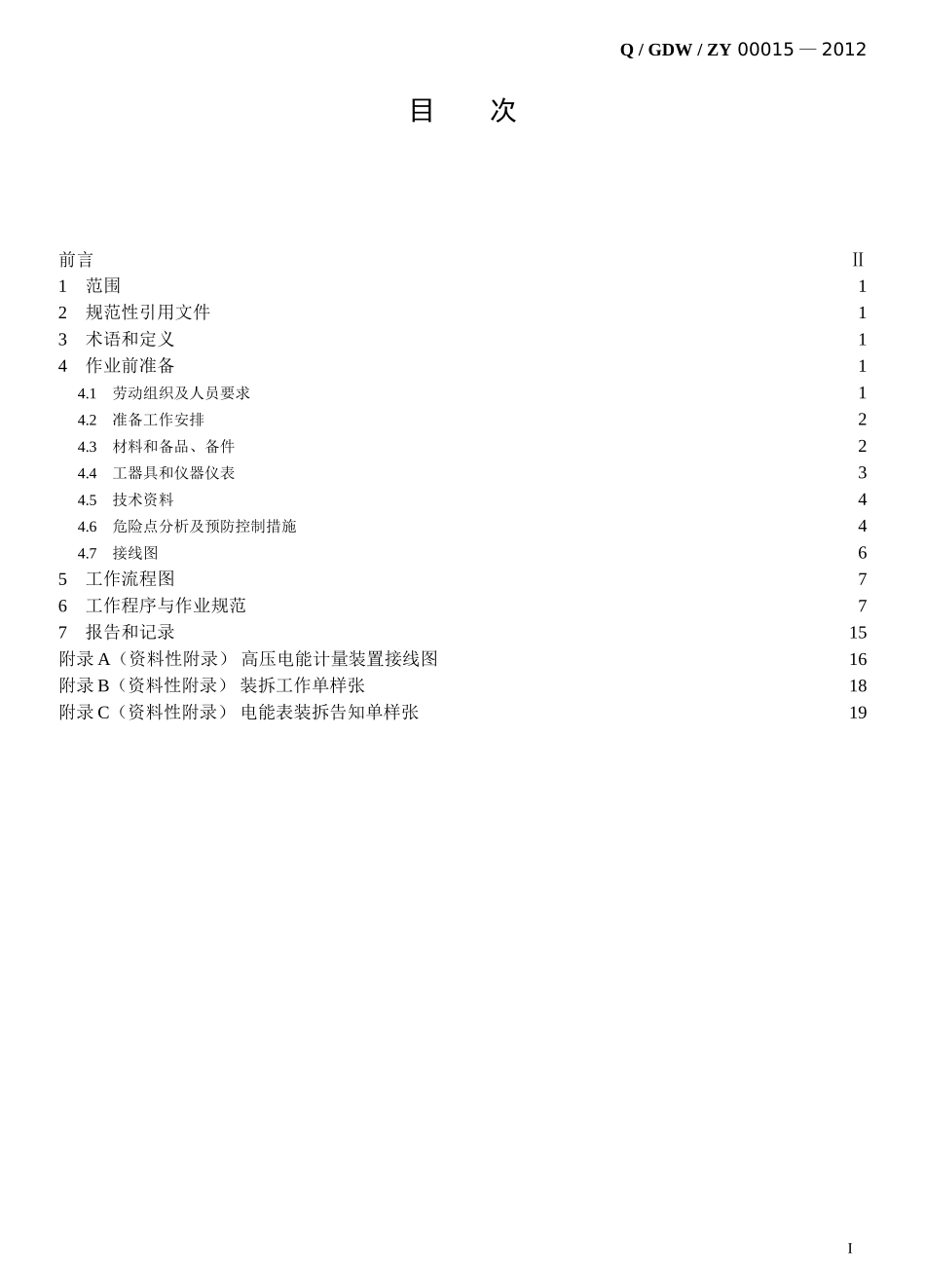

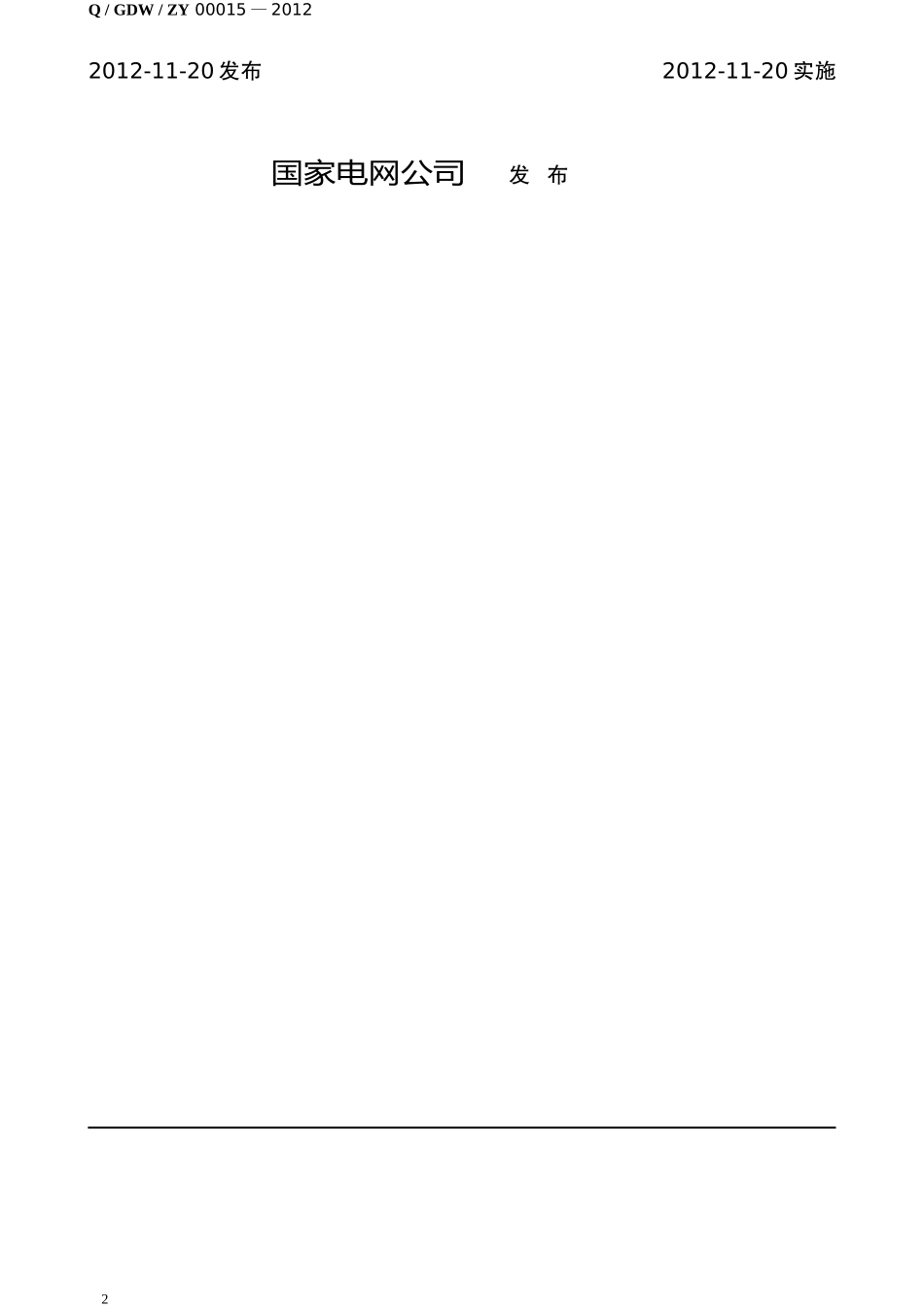

Q / GDW / ZY 00015 — 2012 ICS 29.020 备案号：CEC 291-2010Q/GDW 国家电网公司企业标准 Q / GDW / ZY　00015 — 2012 高压电能计量装置装拆 标准化作业指导书 2012-11-20发布 2012-11-20实施 国家电网公司　　发　布 1 目　　次 前言 Ⅱ 1　范围 1 2　规范性引用文件 1 3　术语和定义 1 4　作业前准备 1 4.1　劳动组织及人员要求 1 4.2　准备工作安排 2 4.3　材料和备品、备件 2 4.4　工器具和仪器仪表 3 4.5　技术资料 4 4.6　危险点分析及预防控制措施 4 4.7　接线图 6 5　工作流程图 7 6　工作程序与作业规范 7 7　报告和记录 15 附录A（资料性附录） 高压电能计量装置接线图 16 附录B（资料性附录） 装拆工作单样张 18 附录C（资料性附录） 电能表装拆告知单样张 19 前    言 为规范高压电能计量装置装拆作业管理，推行和实施标准化作业，提高工作质量和效率，降低作业风险，特制定本标准化作业指导书。 本标准化作业指导书由国家电网公司营销部提出并负责解释。 本标准化作业指导书参加起草单位：国家电网公司营销部、上海市电力公司、福建省电力有限公司、江苏省电力公司、重庆市电力公司、天津市电力公司。 本标准化作业指导书主要起草人：王晋、周慷、杜蜀薇、杜新纲、葛得辉、彭楚宁、黄吉涛、沈华、厉达、吴志武、许钧、蔡芳勇、刘钊。 I 高压电能计量装置装拆标准化作业指导书 1　范围 本标准化作业指导书规定了高压电能计量装置装拆的作业前准备工作、工作流程图、工作程序与作业规范、报告和记录等。 本标准化作业指导书适用于10kV及以上高压电能计量装置装拆作业。 2　规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 DL/T 448 电能计量装置技术管理规程 DL/T 614 多功能电能表 DL/T 825 电能计量装置安装接线规则 国家电网公司生〔2003〕477号 供电服务规范 国家电网安监〔2009〕664号 国家电网公司电力安全工作规程（变电部分） 3　术语和定义 3.1　 电能计量装置 电能计量装置包括各种类型电能表、计量用电压、电流互感器及其二次回路、电能计量柜（箱）等。 4　作业前准备 4.1　劳动组织及人员要求 4.1.1　劳动组织 高压电能计量装置装拆工作所需人员类别、人员职责和数量，见表1。 表1　劳　动　组　织 序号 人员类别 职　　责 作业人数 1 工作负责人 （1）正确安全的组织工作。 （2）负责检查工作票所列安全措施是否正确完备、是否符合现场实际条件，必要时予以补充。 （3）工作前对工作班成员进行危险点告知，交代安全措施和技术措施，并确认每一个工作班成员都已知晓。 （4）严格执行工作票所列安全措施。 （5）督促、监护工作班成员遵守本规程，正确使用劳动防护用品和执行现场安全措施。 （6）工作班成员精神状态是否良好，变动是否合适。 （7）交代作业任务及作业范围，掌控作业进度，完成作业任务。 （8）监督工作过程，保障作业质量。 1人 2 专责监护人 （1）明确被监护人员和监护范围。 （2）作业前对被监护人员交代安全措施，告知危险点和安全注意事项。 （3）监督被监护人遵守安规和现场安全措施，及时纠正不安全行为。 （4）负责所监护范围的工作质量，及时制止工作班成员违章作业行为。 根据作业内容与现场情况确定是否设置 3 工作班成员 （1）熟悉工作内容、作业流程，掌握安全措施，明确工作中的危险点，并履行确认手续。 （2）严格遵守安全规章制度、技术规程和劳动纪律，对自己工作中的行为负责，互相关心工作安全，并监督安规的执行和现场安全措施的实施。 （3）正确使用安全工器具和劳动防护用品。 （4）完成工作负责人安排的作业任务并保障作业质量。 根据作业内容与现场情况确定 4.1.2　人员要求 工作人员的身体、精神状态，工作人员的资格包括作业技能、安全资质等要求。具体见表2。 表2　人　员　要　求 序号 内　　　容 备注 1 经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）；身体状态、精神状态应良好。 2 具备必要的电气知识和业务技能，且按工作性质，熟悉电力安全工作规程的相关部分，并应经考试合格。 3 具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。 4 熟悉本作业指导书，并经上岗培训、考试合格。 4.2　准备工作安排 根据工作安排合理开展准备工作，内容见表3。 表3　准备工作安排 序号 内　　容 标　　　准 备注 1 接受工作任务 根据工作计划接受工作任务。 2 工作预约 根据工作内容提前和客户进行预约。 3 打印工作任务单 打印装拆工作单，同时核对计量设备技术参数与相关资料。 4 填写并签发工作票 （1）工作票签发人或工作负责人填写并打印工作票，由工作票签发人签发。 （2）不具备工作票开具条件的情况，可填写施工作业任务单等（如基建项目等）。 5 准备和检查工器具 根据工作内容准备所需工器具，并检查是否符合实际要求。 4.3　材料和备品、备件 根据作业项目，确定所需的材料和备品、备件，见表4。 表4　材料和备品、备件 序号 名称 型号及规格 单位 数量 备注 1 电能表 根据客户类别配置 只 根据作业需求 2 倍率标签 张 根据作业需求 3 接线标识标签 张 根据作业需求 4 封印 颗 根据作业需求 5 电流互感器 只 根据作业需求 6 电压互感器 只 根据作业需求 7 绝缘导线 米 根据作业需求 8 绝缘胶带 卷 根据作业需求 9 联合接线盒 个 根据作业需求 10 扎带 袋 根据作业需求 11 RS485通信线 米 根据作业需求 4.4　工器具和仪器仪表 工器具和仪器仪表主要包括开展装拆作业用工器具和仪器仪表等，见表5。 表5　工器具和仪器仪表 序号 名　　称 型号及规格 单位 数量 安全要求 1 螺丝刀组合 套 1 （1）常用工具金属裸露部分应采取绝缘措施，螺丝刀除刀口以外的金属裸露部分应用绝缘胶布包裹,并经检验合格。 （2）仪器仪表安全工器具应检验合格，并在有效期内。 （3）其它：根据现场需求配置。 2 电工刀 把 1 3 钢丝钳 把 1 4 斜口钳 把 1 5 尖嘴钳 把 1 6 扳手 套 1 7 电钻 把 1 8 电源盘 有明显断开点，具有带漏电保护功能 只 1 9 低压验电笔 只 1 10 高压验电器 按不同电压等级配置 只 1 11 钳形万用表 台 1 12 绝缘电阻表 台 1 13 便携式钳形相位伏安表 台 1 14 绝缘梯 部 1 15 警示带 套 1 16 吊绳 根 1 17 接地线 根 按需配置 18 双控背带式安全带 付 1 19 安全帽 顶/人 1 20 绝缘鞋 双/人 1 21 绝缘手套 付/人 1 22 棉纱防护手套 付/人 1 23 纯棉长袖工作服 套/人 1 24 绝缘垫 块 按需配置 25 相机 台 1 26 工具包 只 1 27 抄表器 台 1 28 对讲机 对 1 29 剥线钳 只 1 4.5　技术资料 技术资料主要包括装拆作业需使用的使用说明书、安装竣工图等，见表6。 表6　技　术　资　料 序号 名　　称 备　　注 1 计量柜（箱）使用说明书、出厂试验报告等相关资料 2 计量设备等相关出厂试验报告资料 3 电能表使用说明书 4 互感器使用说明书 5 施工方案 必要时 6 电能计量装置安装竣工图 7 客户档案信息、技术资料 4.6　危险点分析及预防控制措施 高压电能计量装置装拆的危险点与预防控制措施，见表7。 表7　危险点分析及预防控制措施 序号 防范类型 危险点 预防控制措施 1 人身伤害或触电 误碰带电设备 （1）在电气设备上作业时，应将未经验电的设备视为带电设备。 （2）在高、低压设备上工作，应至少由两人进行，并完成保证安全的组织措施和技术措施。 （3）工作人员应正确使用合格的安全绝缘工器具和个人劳动防护用品。 （4）高、低压设备应根据工作票所列安全要求，落实安全措施。涉及停电作业的应实施停电、验电、挂接地线、悬挂标示牌后方可工作。工作负责人应会同工作票许可人确认停电范围、断开点、接地、标示牌正确无误。工作负责人在作业前应要求工作票许可人当面验电；必要时工作负责人还可使用自带验电器（笔）重复验电。 （5）工作票许可人应指明作业现场周围的带电部位，工作负责人确认无倒送电的可能。 （6）应在作业现场装设临时遮拦，将作业点与邻近带电间隔或带电部位隔离。作业中应保持与带电设备的安全距离。 （7）严禁工作人员未履行工作许可手续擅自开启电气设备柜门或操作电气设备。 （8）严禁在未采取任何监护措施和保护措施情况下现场作业。 走错工作位置 （1）工作负责人对工作班成员应进行安全教育，作业前对工作班成员进行危险点告知，明确带电设备位置，交代安全措施和技术措施，并履行确认手续。 （2）核对工作任务单与现场信息是否一致。 （3）核对设备双重名称，在工作地点设置“在此工作”标示牌。 （4）作业现场应装设遮栏或围栏，遮栏或围栏与被试设备高压部分应有足够的安全距离，向外悬挂“止步，高压危险！”的标示牌。 人员与高压设备安全距离不足致使人身伤害。 （1）工作负责人对工作班成员应进行安全教育，作业前对工作班成员进行危险点告知，交代安全措施和技术措施。 （2）工作班成员应精力集中，随时警戒异常现象发生，工作班成员之间应加强监护，与带电设备保持足够安全距离。 停电作业发生倒送电 （1）工作负责人应会同工作票许可人现场确认作业点已处于检修状态，并使用验电器确认无电压。 （2）确认作业点安全隔离措施，各方面电源、负载端必须有明显断开点。 （3）确认作业点电源、负载端均已装设接地线，接地点可靠。 （4）自备发电机只能作为试验电源或工作照明，严禁接入其他电气回路。 工作前未进行验电致使触电 （1） 工作前应在带电设备上对验电设备进行测试，确保良好。 （2） （2） 工作前应先验电。 二次回路带电作业未采取措施接触两相 （1）二次回路带电作业中使用的工具，其外裸的导电部位应采取绝缘措施，防止操作时相间或相对地短路。 （2）二次回路带电作业时，作业人员应穿绝缘鞋和全棉长袖工作服，并戴手套、安全帽和护目镜，站在干燥的绝缘物上进行。 （3）二次回路带电作业时禁止使用锉刀、金属尺和带有金属物的毛刷、毛掸等工具，做好防止相间短路的措施。 二
