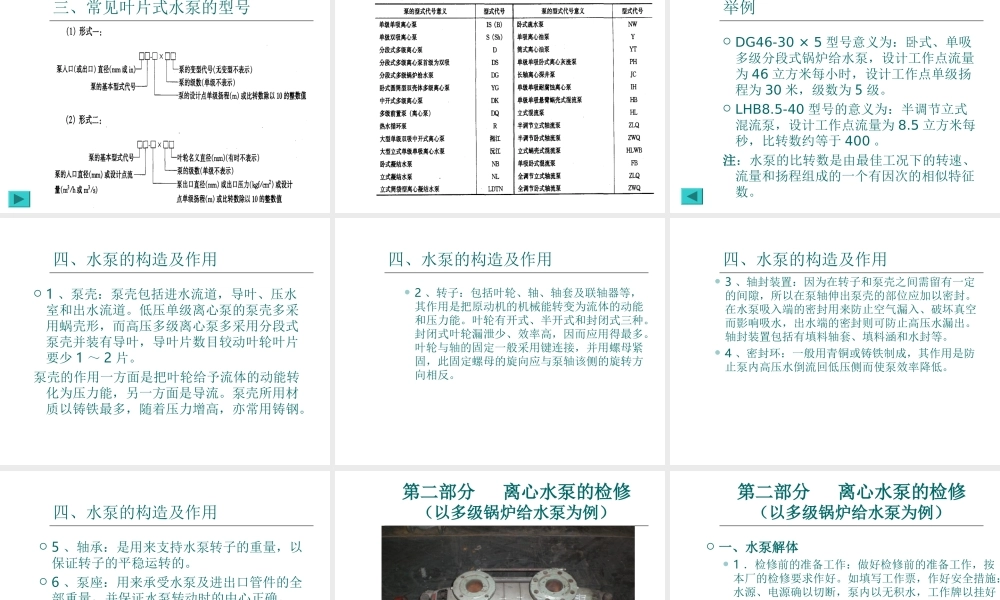

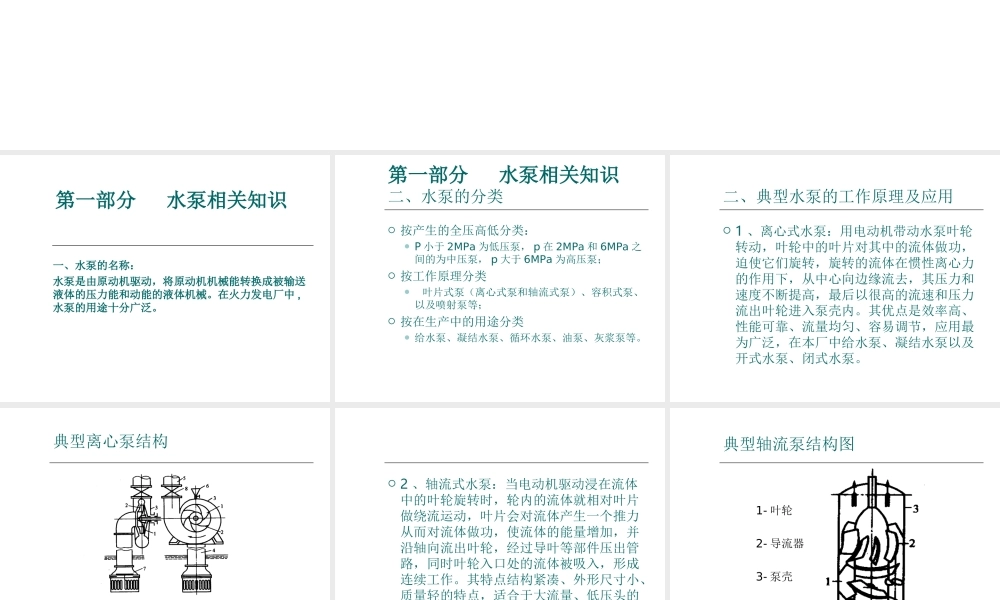

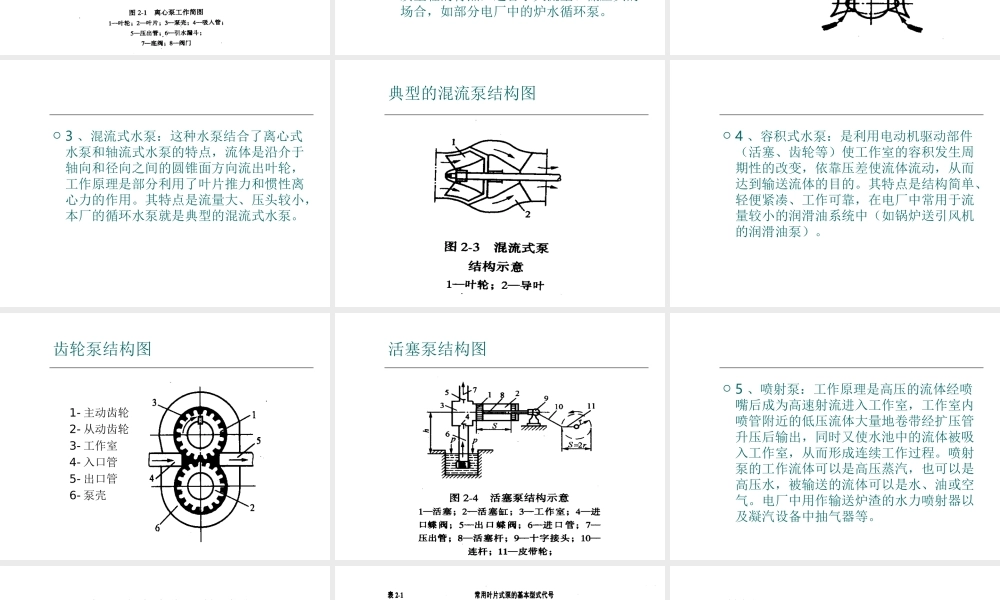

水泵培训水泵培训 第一部分第一部分 水泵相关知识水泵相关知识 一、水泵的名称:一、水泵的名称:水泵是由原动机驱动,将原动机机械能转换成被输送水泵是由原动机驱动,将原动机机械能转换成被输送液体的压力能和动能的液体机械。在火力发电厂中液体的压力能和动能的液体机械。在火力发电厂中,水泵的用途十分广泛。水泵的用途十分广泛。第一部分第一部分 水泵相关知识水泵相关知识 二、水泵的分类 按产生的全压高低分类:P小于2MPa为低压泵,p在2MPa和6MPa之间的为中压泵,p大于6MPa为高压泵;按工作原理分类 叶片式泵(离心式泵和轴流式泵)、容积式泵、以及喷射泵等;按在生产中的用途分类 给水泵、凝结水泵、循环水泵、油泵、灰浆泵等。二、典型水泵的工作原理及应用 1、离心式水泵:用电动机带动水泵叶轮转动,叶轮中的叶片对其中的流体做功,迫使它们旋转,旋转的流体在惯性离心力的作用下,从中心向边缘流去,其压力和速度不断提高,最后以很高的流速和压力流出叶轮进入泵壳内。其优点是效率高、性能可靠、流量均匀、容易调节,应用最为广泛,在本厂中给水泵、凝结水泵以及开式水泵、闭式水泵。典型离心泵结构 2、轴流式水泵:当电动机驱动浸在流体中的叶轮旋转时,轮内的流体就相对叶片做绕流运动,叶片会对流体产生一个推力从而对流体做功,使流体的能量增加,并沿轴向流出叶轮,经过导叶等部件压出管路,同时叶轮入口处的流体被吸入,形成连续工作。其特点结构紧凑、外形尺寸小、质量轻的特点,适合于大流量、低压头的场合,如部分电厂中的炉水循环泵。典型轴流泵结构图 1-叶轮 2-导流器 3-泵壳 3、混流式水泵:这种水泵结合了离心式水泵和轴流式水泵的特点,流体是沿介于轴向和径向之间的圆锥面方向流出叶轮,工作原理是部分利用了叶片推力和惯性离心力的作用。其特点是流量大、压头较小,本厂的循环水泵就是典型的混流式水泵。典型的混流泵结构图 4、容积式水泵:是利用电动机驱动部件(活塞、齿轮等)使工作室的容积发生周期性的改变,依靠压差使流体流动,从而达到输送流体的目的。其特点是结构简单、轻便紧凑、工作可靠,在电厂中常用于流量较小的润滑油系统中(如锅炉送引风机的润滑油泵)。齿轮泵结构图 1-主动齿轮 2-从动齿轮 3-工作室 4-入口管 5-出口管 6-泵壳 活塞泵结构图 5、喷射泵:工作原理是高压的流体经喷嘴后成为高速射流进入工作室,工作室内喷管附近的低压流体大量地卷带经扩压管升压后输出,同时又使水池中的流体被吸入工作室,从而形成连续工作过程。喷射泵的工作流体可以是高压蒸汽,也可以是高压水,被输送的流体可以是水、油或空气。电厂中用作输送炉渣的水力喷射器以及凝汽设备中抽气器等。三、常见叶片式水泵的型号 举例 DG46-30 5型号意义为:卧式、单吸多级分段式锅炉给水泵,设计工作点流量为46立方米每小时,设计工作点单级扬程为30米,级数为5级。LHB8.5-40型号的意义为:半调节立式混流泵,设计工作点流量为8.5立方米每秒,比转数约等于400。注注:水泵的比转数是由最佳工况下的转速、流量和扬程组成的一个有因次的相似特征数。四、水泵的构造及作用 1、泵壳:泵壳包括进水流道,导叶、压水室和出水流道。低压单级离心泵的泵壳多采用蜗壳形,而高压多级离心泵多采用分段式泵壳并装有导叶,导叶片数目较动叶轮叶片要少12片。泵壳的作用一方面是把叶轮给予流体的动能转化为压力能,另一方面是导流。泵壳所用材质以铸铁最多,随着压力增高,亦常用铸钢。2、转子:包括叶轮、轴、轴套及联轴器等,其作用是把原动机的机械能转变为流体的动能和压力能。叶轮有开式、半开式和封闭式三种。封闭式叶轮漏泄少、效率高,因而应用得最多。叶轮与轴的固定一般采用键连接,并用螺母紧固,此固定螺母的旋向应与泵轴该侧的旋转方向相反。四、水泵的构造及作用 3、轴封装置:因为在转子和泵壳之间需留有一定的间隙,所以在泵轴伸出泵壳的部位应加以密封。在水泵吸入端的密封用来防止空气漏入、破坏真空而影响吸水,出水端的密封则可防止高压水漏出。轴封装置包括有填料轴套、填料涵和水封等。4、密封环:一般用青铜或铸铁制成,其作用是防止泵内高压水倒流回低压侧而使泵效率降低。四、水泵的构造及作用 四、水泵的构造及作用 5、轴承:是用来支持水泵转子的重量,以保证转子的平稳运转的。6、泵座:用来承受水泵及进出口管件的全部重量,并保证水泵转动时的中心正确。7、轴向推力平衡装置:水泵工作时,由于进、出水端存在压差而在叶轮上作用着一个指向一个指向进水端的轴向力,这就是水泵的轴向推力。平衡方法:平衡孔法,对称进水法,平衡盘法,推力轴承法。第二部分第二部分 离心水泵的检修离心水泵的检修(以多级锅炉给水泵为例)(以多级锅炉给水泵为例)第二部分第二部分 离心水泵的检修离心水泵的检修(以多级锅炉给水泵为例)(以多级锅炉给水泵为例)一、水泵解体一、水泵解体 1检修前的准备工作:做好检修前的准备工作,按本厂的检修要求作好。如填写工作票,作好安全措施:水源、电源确以切断,泵内以无积水,工作牌以挂好等;安排好检修场地,准备好所用备品备件、工具、材料等。2拆除油、水管道、表计、化装板等。3分解对轮:拆除对轮罩和对轮螺栓,两对轮相对位置作好记号等。测量推力间隙,其方法使用百分尺或块规测量两对轮的间距,将转子分别移向高压侧和低压侧的极限,所测取得两数差即为转子的推力间隙,作好记录。4分解轴承:水泵的拆卸工作首先从轴承开始,一般离心给水泵都采用滑动支持轴承,拆卸这种轴承时,首先用压铅丝的方法测量轴瓦紧力,再分解两侧的上轴瓦,用塞尺测量两侧间隙、用压铅丝的方法测量轴瓦顶部间隙。为了给今后检查轴瓦的磨损情况提供依据,需用桥规测量轴颈的间隙,并作好记录。将轴撬起取出下瓦,松开油挡环螺栓,取下油挡。再松开轴承箱与排水盖法兰上的螺母和圆锥定位销钉,拔出销钉即可将轴承箱取下。5密封装置的拆卸:坼下两侧盘根压盖螺栓,退出盘根压盖,取出盘根及水封环。6分解平衡装置,测量转子总窜动量:拆下定位套、盘根套、动平衡盘、调整套等,装假轴套,用盘根套将叶轮等锁紧,用百分表测量转子总窜动量并作好记录。一、水泵的解体一、水泵的解体 平衡盘 7分解泵体(对于DG型水泵应先由出水侧开始拆卸)1)拆出入口法兰螺栓,取出法兰垫片。2)拆除泵底角螺栓测量高低压端盖之间的距离、不平行度。3)先松开泵体上八个拉紧蝶栓的螺母,随后即可取下螺栓,为了防止中段泵壳压弯轴,损坏部件,预先应在各泵段下面塞一个木楔垫或专用支撑工具。4)拆下高压端盖上的双头螺栓,并轻轻敲打高压端盖凸缘,使其逐渐松脱,然后用吊车将高压端盖沿轴向向外移动并吊出。一、水泵的解体一、水泵的解体 5)随即可拆除 末级叶轮、键、间距轴套,顺序拆至首级叶轮。接着分解导水轮。从而逐级拆下各级工作叶轮和各级导水轮。对于每个叶轮和叶轮间的定距轴套都需打上钢印,以防错装。另外在拆卸叶轮时,都需用定位片测量叶轮的出口中心与进水段端面距离,叶轮的流道应与导水轮流道对准。6)拆卸泵轴对轮,将轴取下用胶布保护好轴颈和丝扣部位。拆卸低压侧部件及轴承座和冷却水室。一、水泵的解体一、水泵的解体 二、静体部件的检查和修理 1密封环与导叶衬套检修:密封环与导叶衬套是易捐零件,正确选用这些零件的材料,使之能长期运转而不易严重损坏,是很有经济意义的。采用不锈钢来制造,寿命比较长,但对加工和装配的质量要求较高,且易于在运行中发生“咬死”现象。若用锡青铜制造,则容易加工、成本低、不易咬死,但使用寿命短。其材质多采用氮化钢,并要求其硬度值低于叶轮。当密封环和导叶衬套与叶轮发生摩擦时,首先损坏的是密封环和导叶衬套。若发现其磨损量超过规定值或有裂纹时,则必须进行更换。2泵壳检修 (1)止口间隙检查 多级泵相邻两泵壳(段)之间都是止口配合的,止口之间的间隙不得过大,间隙过大会影响泵的转子和泵壳导叶的同心度。检查两泵壳止口间隙的方法是把泵壳叠在一起后放在平板上,在上面一个泵壳上安置一个磁力表架,其上夹一只百分表,跳杆与下面一个泵壳的外圆相接触,如图163所示。随后将上面一只泵壳往复推动,于是百分表上的读数差就是止口之间存在的间隙。在相隔90的位置再测一次。一般止口间隙在0.040.08毫米之间,如间隙大于0.100.12毫米就需要进行修理。简单的修理方法是在间隙较大的泵壳的止口进行均匀的堆焊,然后按需要尺寸进行车削。二、静体部件的检查和修理(2)裂纹检查 用手锤轻敲壳体,如发出沙哑声说明壳体已有裂纹。为进一步检查裂纹可用煤油将壳体擦拭干净,仔细寻找裂纹位置,找到后可在裂纹处涂以煤油,煤油就可以渗入裂纹中。再将面上的油擦掉而后涂上一层白粉,随后用手锤再次轻敲泵壳,于是裂纹内的煤油就会渗出来并浸湿白粉,呈现出一道黑线。由此可以痢断裂纹的端点。如裂纹部位在不承受压力或不起密封作用的地方,为了防止裂纹继续扩大,可在裂纹的始末两端各钻一个直径3毫米的圆孔,以防止裂纹继续扩展。如果裂纹出现在承压部位,必须进行补焊。二、静体部件的检查和修理(3)导叶检修:高压给水泵的导叶一般采用不锈钢制成的,使用寿命可以较长,如果是用锡青铜制成的,则使用35年后就被冲刷得很厉害,必要时就应更换新导叶。凡是更换新导叶之前应用砂轮将流道打光,这样可提高效率23。还应当检查导叶衬套的磨损情况,根据磨损的程度来确定是整修还是更换。导叶与泵壳的径向间隙一般为0.040.06毫米,间隙过大会影响静体部分和转子之间的同心度,应于更换。二、静体部件的检查和修理(4)静平衡盘检修:动平衡盘随轴而旋转,它与泵体上的静平衡盘(平衡环)之间保持着0.10一o.25毫米的向隙,自动地平衡着转子上的轴向推力,在运行中动静平衡盘之间还常常直接发生摩擦,如果水中含有泥沙等杂质,则很容易将平衡盘磨损。检查时若发现动静平衡盘接触面有磨损沟痕时,可以在其接合面之间涂上细研磨砂进行对研。如果沟痕很深时,可在车床或磨床上进行修理。用红丹粉检查动静平衡盘工作面的接触情况,要求动静平衡盘之间的接触率在75以上。动静平衡盘的盘面应严格平行。如果动静盘盘面偏斜而出现张口,则运行中就会使水流通过其间而大量漏掉,平衡盘也就起不到平衡转子上的轴向推力的作用了,同时,轴向推力还会使动静盘面接触的部分发生局部摩擦而产生高热,乃至严重磨损。二、静体部件的检查和修理 通常用压铅丝法来检查动静盘面的平行度。将轴置于工作位置,把平衡盘套在轴上,其键槽对准轴上的键槽,并在轴上涂以润滑油,使动盘能在轴上自由滑动。用黄甘油把铅丝粘在静盘端面的上下左右四个位置上,然后快速把动盘推向静盘,两盘互相撞击而使铅丝产生变形。取下铅丝并记好方位,用千分尺测量铅丝厚度,将平衡盘转180再做一次。四个位置的测量数值应当满足上加下等于左加右,如不等说明动静盘变形。上减下和左减右的差值应小于0.05毫米,超过此值也说明动静盘有瓢偏现象,应查明原因,予以消除。二、静体部件的检查和修理 三、转动部件的检查和修理 1泵轴的检修 1)轴的表面损伤的检查 有无被高速水流冲刷而出现较深的沟痕。个别部位有拉毛或磨、碰痕迹等。2)轴的弯曲一般不得超过0.05mm。否则应进行直轴工作。轴弯曲超过允许值,并经多次直轴处理而又弯曲,则应更换新轴。3)轴表面裂纹的检查 检查方法一般在轴的最大弯曲的区域或最大磨檫的部位,用砂布将所要检查的部位打磨光滑,并用过硫酸铵浸蚀,然后用高倍放大镜检查轴面。当有裂纹时,就在银白色的轴面上呈现暗色条纹。细微的裂纹需要一昼夜后才能显现。因此,需在浸蚀后作初次检查,经过24h后再作第二次检查。裂纹深度的测定,可通过锉削、磨削,车削的方法或采用无损探伤。轴上的裂纹必须在直轴前除掉,否则在直轴时将会进一步扩大。如裂纹太深,应考虑该轴是否还能继续使用。2叶轮检修 1)叶轮密封环(口环)磨损:解体大修时常常发现叶轮口环处有不同程度的磨损,如果磨损的程度在允许范围内,则可以在车床上用专用胎具胀住叶轮的内孔,再对磨损的部位进行车削,并配制相应的密封环与导叶衬套,以保持原有的间隙。叶轮口环经车床修整后,为了防止在加工过程中胎具位移而造成不同心,应该用专用胎具检查叶轮口环修正后的同心
