10
kV
配电装置
安装
施工
方案

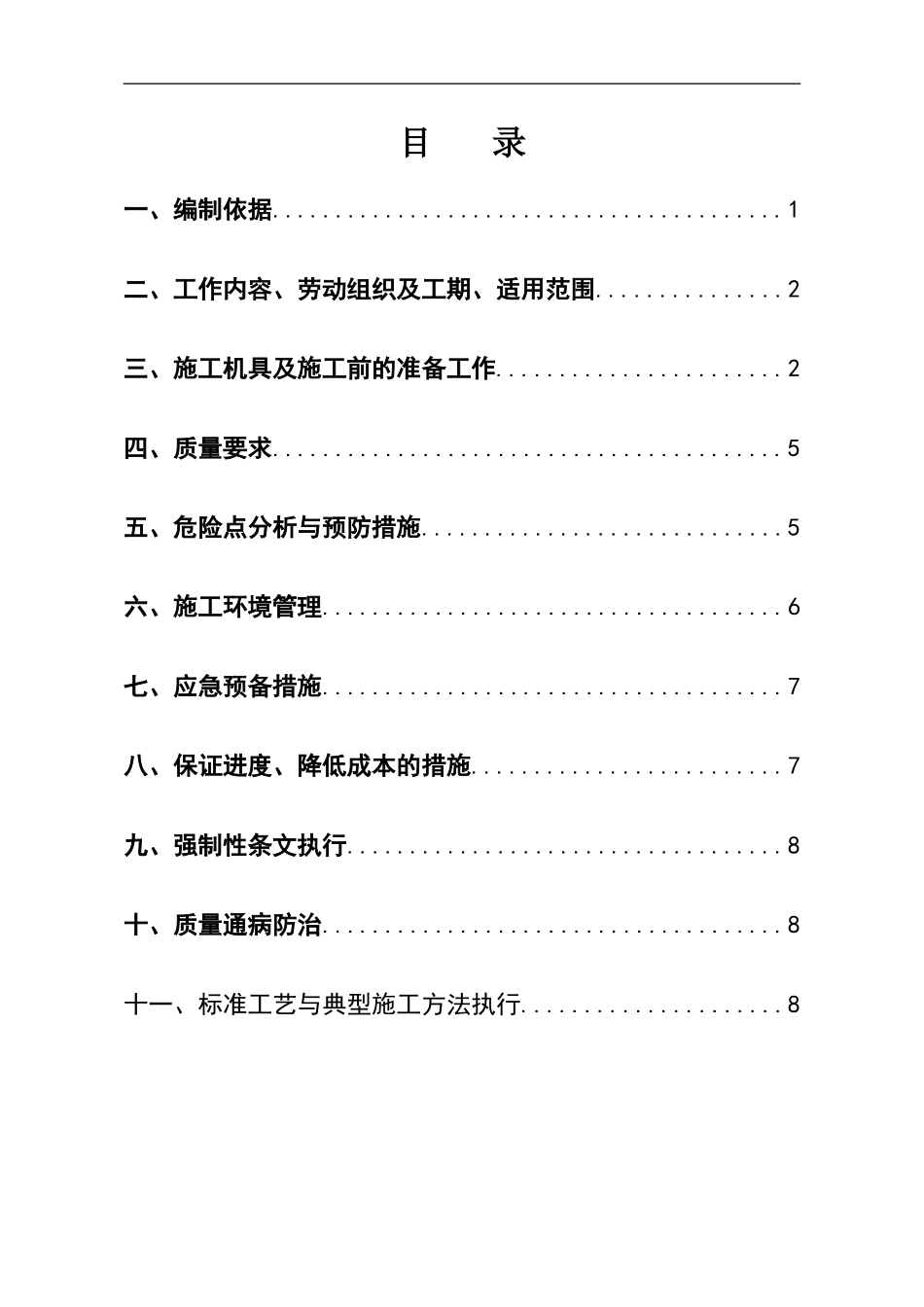

目 录
一、编制依据 1
二、工作内容、劳动组织及工期、适用范围 2
三、施工机具及施工前的准备工作 2
四、质量要求 5
五、危险点分析与预防措施 5
六、施工环境管理 6
七、应急预备措施 7
八、保证进度、降低成本的措施 7
九、强制性条文执行 8
十、质量通病防治 8
十一、标准工艺与典型施工方法执行 8

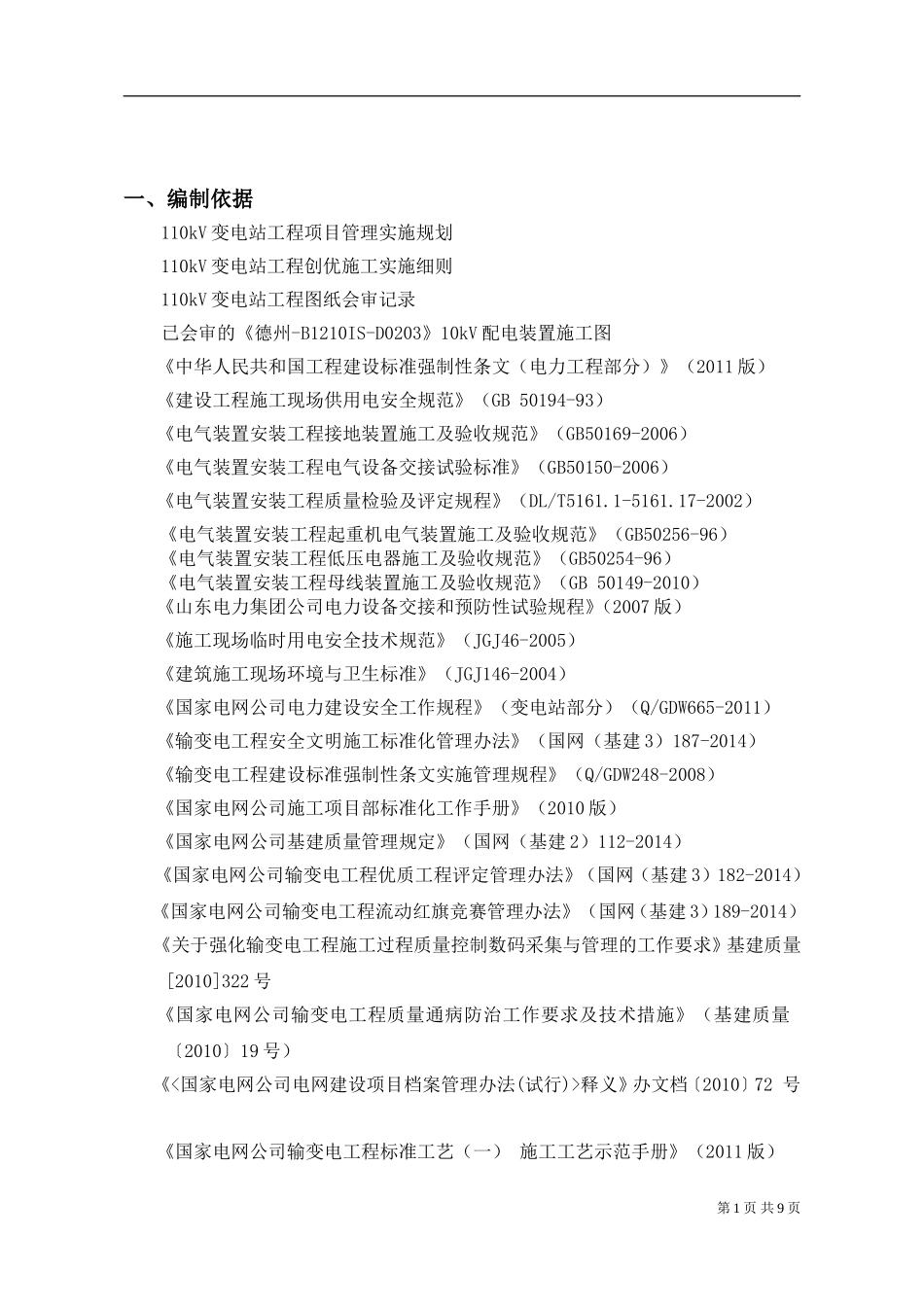

一、编制依据
110kV变电站工程项目管理实施规划
110kV变电站工程创优施工实施细则
110kV变电站工程图纸会审记录
已会审的《德州-B1210IS-D0203》10kV配电装置施工图
《中华人民共和国工程建设标准强制性条文(电力工程部分)》(2011版)
《建设工程施工现场供用电安全规范》(GB 50194-93)
《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)
《电气装置安装工程电气设备交接试验标准》(GB50150-2006)
《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161.17-2002)
《电气装置安装工程起重机电气装置施工及验收规范》(GB50256-96)
《电气装置安装工程低压电器施工及验收规范》(GB50254-96)
《电气装置安装工程母线装置施工及验收规范》(GB 50149-2010)
《山东电力集团公司电力设备交接和预防性试验规程》(2007版)
《施工现场临时用电安全技术规范》(JGJ46-2005)
《建筑施工现场环境与卫生标准》(JGJ146-2004)
《国家电网公司电力建设安全工作规程》(变电站部分)(Q/GDW665-2011)
《输变电工程安全文明施工标准化管理办法》(国网(基建3)187-2014)
《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)
《国家电网公司施工项目部标准化工作手册》(2010版)
《国家电网公司基建质量管理规定》(国网(基建2)112-2014)
《国家电网公司输变电工程优质工程评定管理办法》(国网(基建3)182-2014)《国家电网公司输变电工程流动红旗竞赛管理办法》 (国网(基建3)189-2014)
《关于强化输变电工程施工过程质量控制数码采集与管理的工作要求》基建质量[2010]322号
《国家电网公司输变电工程质量通病防治工作要求及技术措施》(基建质量〔2010〕19号)
《<国家电网公司电网建设项目档案管理办法(试行)>释义》办文档〔2010〕72 号
《国家电网公司输变电工程标准工艺(一) 施工工艺示范手册》(2011版)
《国家电网公司输变电工程标准工艺(二) 施工工艺示范光盘》(2011版)
《国家电网公司输变电工程标准工艺(三) 工艺标准库》(2012版)
《国家电网公司输变电工程标准工艺(四) 典型施工方法》(上下册)
《国家电网公司十八项电网重大反事故措施》(国家电网生技[2012]352号)
《关于开展输变电工程施工现场安全通病防治工作的通知》(基建安全〔2010〕270号)
《国家电网公司基建安全管理规定》(国网〔基建2〕173-2014)
山东送变电工程公司《质量环境职业健康安全管理手册》Q/SBD-MM-2012、《质量环境职业健康安全管理体系程序文件》Q/SBD-2012

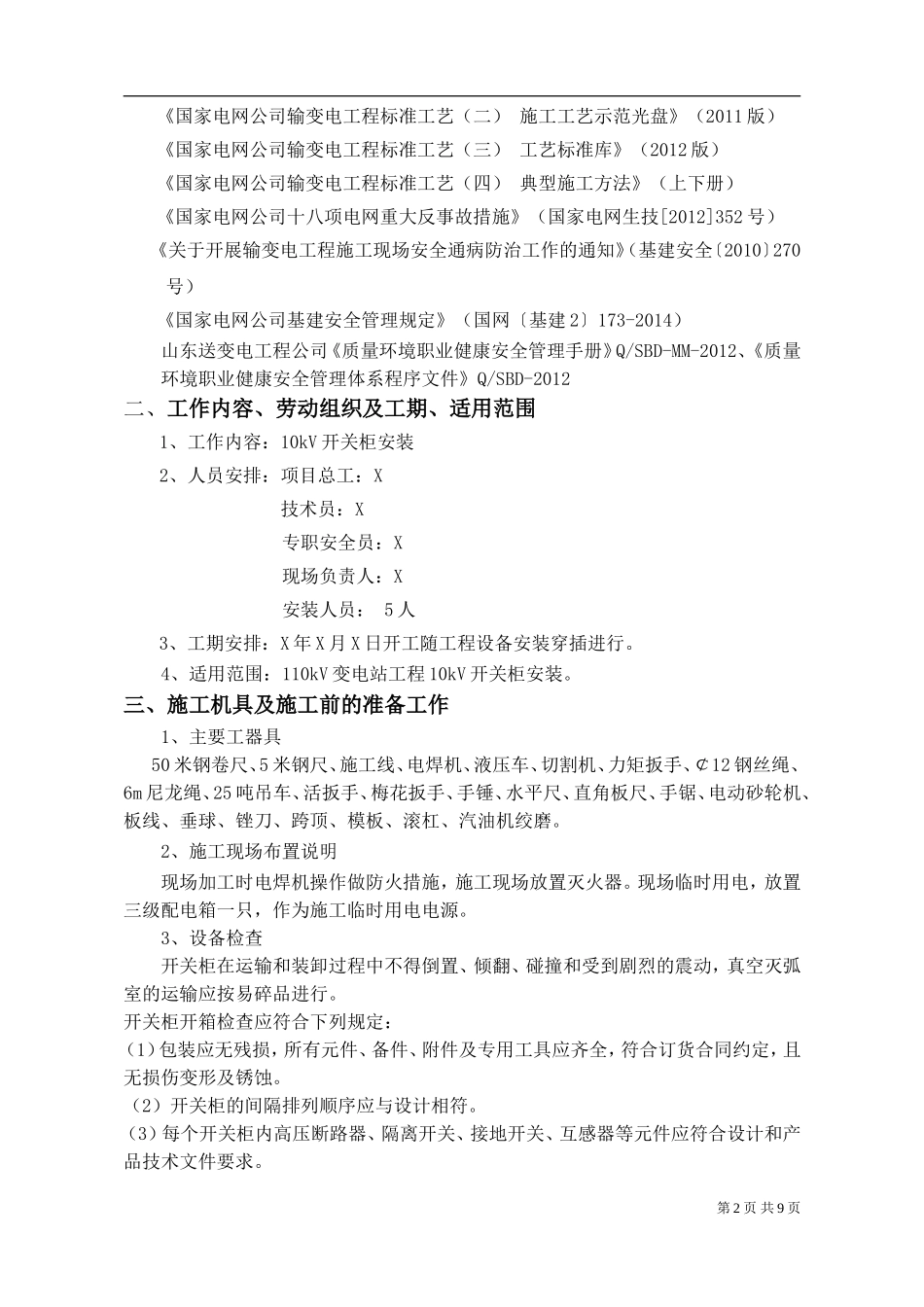

二、工作内容、劳动组织及工期、适用范围
1、工作内容:10kV开关柜安装
2、人员安排:项目总工:X
技术员:X
专职安全员:X
现场负责人:X
安装人员: 5人
3、工期安排:X年X月X日开工随工程设备安装穿插进行。
4、适用范围:110kV变电站工程10kV开关柜安装。
三、施工机具及施工前的准备工作
1、主要工器具
50米钢卷尺、5米钢尺、施工线、电焊机、液压车、切割机、力矩扳手、¢12钢丝绳、6m尼龙绳、25吨吊车、活扳手、梅花扳手、手锤、水平尺、直角板尺、手锯、电动砂轮机、板线、垂球、锉刀、跨顶、模板、滚杠、汽油机绞磨。
2、施工现场布置说明
现场加工时电焊机操作做防火措施,施工现场放置灭火器。现场临时用电,放置三级配电箱一只,作为施工临时用电电源。
3、设备检查
开关柜在运输和装卸过程中不得倒置、倾翻、碰撞和受到剧烈的震动,真空灭弧室的运输应按易碎品进行。
开关柜开箱检查应符合下列规定:
(1)包装应无残损,所有元件、备件、附件及专用工具应齐全,符合订货合同约定,且无损伤变形及锈蚀。
(2)开关柜的间隔排列顺序应与设计相符。
(3)每个开关柜内高压断路器、隔离开关、接地开关、互感器等元件应符合设计和产品技术文件要求。
(4)柜体应无变形、损伤、防腐应良好。
(5)柜内各元件的合格证明文件应齐全。
高压开关柜运到现场后的保管应符合产品技术条件的要求,且应符合下列规定:
(1)开关柜应置于平整、无积水、无腐蚀性气体的室内场所,不得倒置。
(2)真空断路器在开箱保管时不得重叠放置。
4、安装场地应符合下列规定:
(1)基础型钢应有明显可靠接地
开关的安装应在制造厂技术人员指导下按照产品技术文件要求进行并应符合下列要求:
(1)开关柜按照设计图纸和制造厂编号顺序安装,柜及柜内设备与各构件连接应牢固。
(2)开关柜成列安装,其垂直度、水平偏差及柜面偏差和柜体接缝的允许偏差,应符合产品技术文件要求。
(3)手车单元的推拉应轻便灵活,无卡阻、碰撞现象,具有相同额定值和结构的组件,应检验具有互换性。
(4)机械闭锁、电气闭锁应动作准确、可靠和灵活,具有防止电气误操作的五防功能。
(5)安全隔板开启应灵活,并应随手车的进出而动作。
(6)手车推入工作位置后,动触头顶部与静触头底部的间隙,应符合产品技术文件要求。
(7)动触头与静触头的中心线应一致,触头接触应紧密。
(8)手车与柜体间的接地触头接触紧密,当手车推入柜内时,其接地触头应比主触头先接触,拉出时接地触头应比主触头后断开。
(9)手车的二次回路连接插件应接触良好,并有锁紧措施,插头与开关设备应有可靠地机械连锁,当开关在工作位置时,插头不应拔出来,其同一功能单元、同一种形式的高压电器组件插头的接线应相同、能互换使用。
检验验收土建预埋槽钢平整度
设备开箱检查
运送开关柜
组立开关柜
母排连接
手车调试
二次接线
保护调试
高压试验
回路转动
完工验收
(10)螺栓应紧固,并有防松措施。
5、施工工序
6、开关柜本体安装就位
6.1运输到位的开关柜本体按照设计要求找好基准盘(一般以主变进线间隔为准),调整好用电焊机将盘体点焊在预埋槽钢上。
6.2按照设计要求在基准盘的两侧按照事先已编好的编号将其余的开关柜依次固定好。
6.3开关柜间及柜内设备与各构件间连接应牢固。
6.4按照生产厂家说明书和生产、设计图纸的要求连接开关柜本体的母线。
6.5按照设计和厂家说明书、生产图纸的要求安装母线筒,将母线筒内的母线与穿墙套管及开关柜本体主母线相连。注意:主变进线的相序有可能与开关柜本体的相序相反。当开关柜控制面板与主变进线穿墙套管的墙面相对时开关柜主变进线间隔产品相序与主变相序相同,当开关柜控制面板与主变进线穿墙套管的墙面同向时,开关柜产品的相序与主变相序相反,需要通过更换主变进线母线筒内的母线与开关柜内的主母线连接的相别来满足要求,即母线筒内的A、C相分别与开关柜内主母线的C、A相相连。
6.5将开关柜所有间隔内的接地刀闸拉到分闸位置,将所有手车按照型号的不同分别推入开关柜内,试验手车的进出的可靠性。
四、质量要求
1、开关柜的安装
1.1 基础型钢安装的不平度、水平度允许偏差均为1mm/M,5mm/全长,位置误差及不平整度为5mm/全长。基础型钢顶部高出地面5mm,基础型钢应有明显的可靠接地。
1.2 柜与柜及柜内设备与各构件间连接应牢固。
1.3 开关柜单独或成列安装时,其垂直度允许误差<1.5mm/m、相近两柜水平偏差<2mm,盘间接缝<2mm。
1.4 开关柜模拟母线应对齐,其误差不应超过视差范围,并应完整,安装牢固。
1.5 柜体接地应牢固良好。装有电器的可开启的门,应用裸铜线与接地的金属构架可靠地连接。
1.6 柜体的漆层应完整,无损伤,且柜面颜色宜和谐一致。
五、危险点分析与预防措施
序号
危 险 点
预控措施
1
触电
进行焊接或切割工作时,操作人员应穿戴长袖工作服、防护手套等符合专业防护要求的劳动保护用品。组焊场地所用的电气设备应重复接地。
2
吊物倾倒
起吊和移动设备时,起吊物应绑牢,吊钩悬挂点应与吊物的重心在同一垂直线上,吊钩钢丝绳应保持垂直,严禁偏拉斜吊。落钩时,应防止起吊物局部着地引起吊绳偏斜,吊物未固定好,严禁松钩。
3
吊车作业施工,人员在吊车旋转半径内停留造成碰伤
设警示标志严禁人员在此停留和行走,设置安全围栏
4
使用电动工具造成机械伤害
施工时应严格遵照操作规程的要求施工,电动工具使用时设备外壳必须接地;使用切割机时,严禁操作人员站在锯片的切线方向,锯片与托架的间隙应在3mm以上,严禁在锯片松动、偏心、破损的情况下使用;使用钻床时严禁戴手套,工件应固定,防止飞脱伤人或设备。
5
开关柜安装位置的建筑预留孔洞,防止踩空陷入
施工时,开关柜安装位置的建筑预留孔洞用钢板盖严。
6
盘柜开箱现场混乱,朝天钉扎伤人
盘柜开箱现场保持清洁,开箱板随开随清理,未及时运走的开箱板应将有钉子的一面朝下放置或将钉子压倒。
六、施工环境管理
1、噪声防治
1.1 防治标准
根据施工现场所处地域,施工现场背景噪声执行城区4类标准,即昼间70dB,夜间55dB。施工中电动砂轮锯及电焊机的噪声不得超过昼间70dB,夜间55dB。吊车噪声不得超过昼间65dB,夜间55dB。
1.2 控制措施
项目部在技术性能满足使用要求的前提下,应优先使用噪声排放量小的设备。
2、固体废弃物控制
2.1 施工产生固体废弃物分类:
(1)可回收利用的固体废弃物;如:,电焊条头、废钢管等。
(2)不可回收的的废弃物;如:施工渣土
2.2 固体废弃物控制措施
(1)固体废弃物处理前应首先考虑能否作为二次资源加以利用。
(2)固体废弃物应按要求分类存放和标识。不可将废弃物随意乱扔、堆放、混放。
(3)施工现场应遵循“随做随清、谁做谁清、工完料尽场地清”的原则,严格按照施工工艺方法进行施工,防止不合格品的出现,保证“清洁生产”。
(4)对于施工产生的固体废弃物,施工现场应指定区域存放,建立相应的垃圾存放地点,并加以封闭。由指定人员负责将废弃物运输到场内,并加以醒目的标识。运输过程中应保证不撒散,不混放,不泄露。一旦发现运输中泄露或散撒的现象必须清理。
(5)各施工队产生的废弃物由各施工队负责其分类放置,储存场所应有防雨、防漏、防飞扬、放火等措施。
(6)严禁焚烧塑料、橡胶、含油棉纱等物品,以免产生有毒气体,污染大气。
(7)施工现场应遵循“随做随清、谁做谁清、工完料尽场地清”的原则,严格按照施工工艺方法进行施工,防止不合格品的出现,保证“清洁生产”。
七、应急预备措施
1、已组织施工人员演练防火等应急措施,现场对应急措施等进行宣传。
2、保持现场道路畅通,明确人员撤离路线。
3、现场放置足够的灭火器,现场人员能正确操作灭火器。
4、现场配电箱设置可靠接地,一机一闸,专人检查。
5、办公室配备小药箱,储备治疗外伤等建筑常见伤病治疗使用药物。
八、保证进度、降低成本的措施
1、各种设备、材料等分别设置材料堆放区,焊条、镀锌螺
