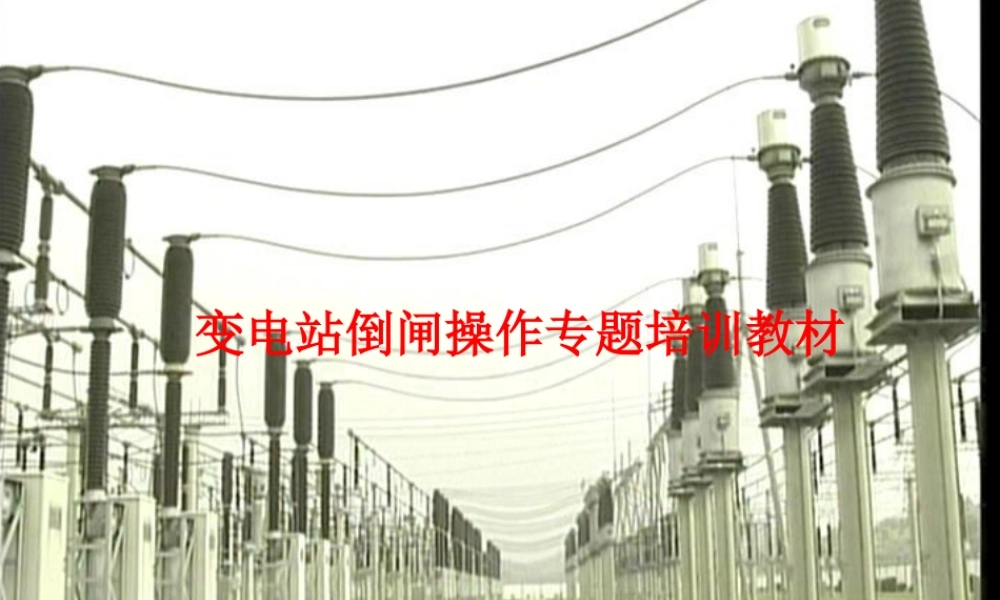

变电站倒闸操作专题培训教材.ppt

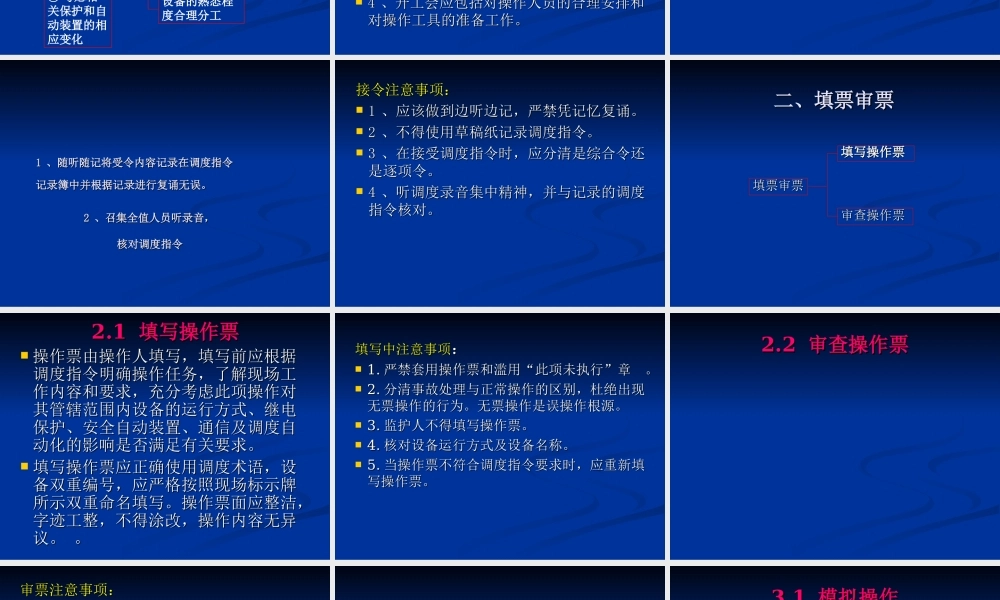

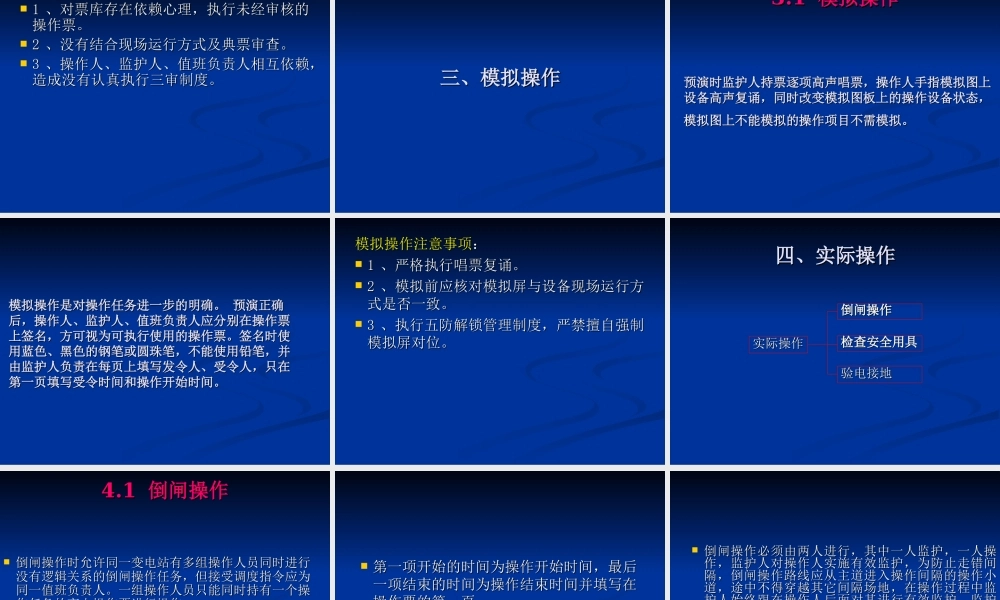

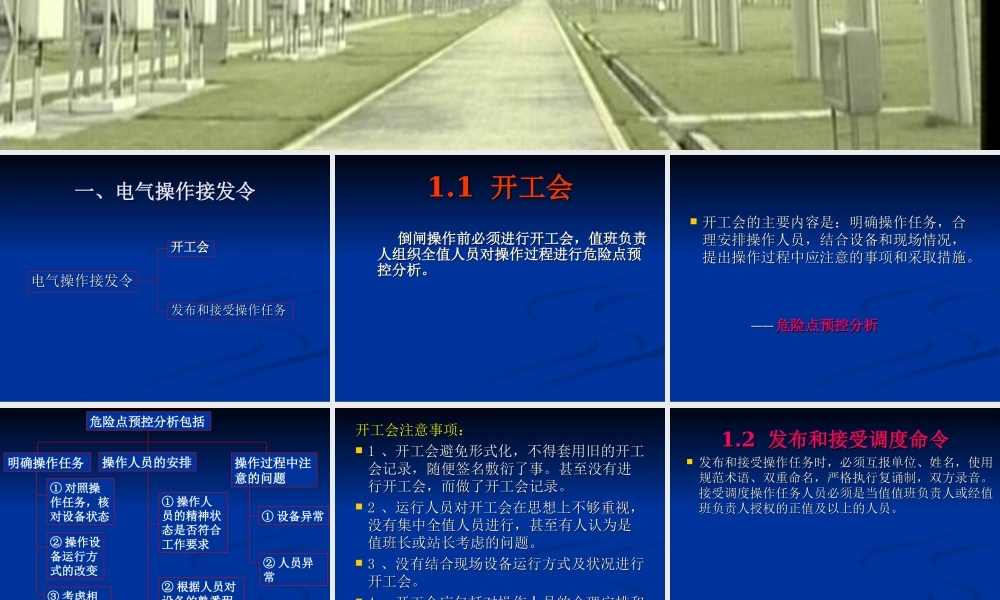

变电站倒闸操作专题培训教材变电站倒闸操作专题培训教材 一、电气操作接发令一、电气操作接发令 电气操作接发令 发布和接受操作任务 开工会开工会 1.1 开工会开工会 倒闸操作前必须进行开工会，值班负责人倒闸操作前必须进行开工会，值班负责人组织全值人员对操作过程进行危险点预控组织全值人员对操作过程进行危险点预控分析。分析。开工会的主要内容是：明确操作任务，合理安排操作人员，结合设备和现场情况，提出操作过程中应注意的事项和采取措施。危险点预控分析危险点预控分析 危险点预控分析包括危险点预控分析包括 明确操作任务明确操作任务 操作人员的安排操作人员的安排 操作过程中注操作过程中注意的问题意的问题 对照操作对照操作任务，核对任务，核对设备状态设备状态 操作人员操作人员的精神状态的精神状态是否符合工是否符合工作要求作要求 设备异常设备异常 考虑相关考虑相关保护和自动保护和自动装置的相应装置的相应变化变化 操作设操作设备运行方备运行方式的改变式的改变 根据人员对根据人员对设备的熟悉程设备的熟悉程度合理分工度合理分工 人员异常人员异常 开工会注意事项：1、开工会避免形式化，不得套用旧的开工会记录，随便签名敷衍了事。甚至没有进行开工会，而做了开工会记录。2、运行人员对开工会在思想上不够重视，没有集中全值人员进行，甚至有人认为是值班长或站长考虑的问题。3、没有结合现场设备运行方式及状况进行开工会。4、开工会应包括对操作人员的合理安排和对操作工具的准备工作。1.2 发布和接受调度命令发布和接受调度命令 发布和接受操作任务时，必须互报单位、姓名，使用规范术语、双重命名，严格执行复诵制，双方录音。接受调度操作任务人员必须是当值值班负责人或经值班负责人授权的正值及以上的人员。1、随听随记将受令内容记录在调度指令、随听随记将受令内容记录在调度指令记录簿中并根据记录进行复诵无误。记录簿中并根据记录进行复诵无误。2、召集全值人员听录音，、召集全值人员听录音，核对调度指令核对调度指令 接令注意事项：1、应该做到边听边记，严禁凭记忆复诵。2、不得使用草稿纸记录调度指令。3、在接受调度指令时，应分清是综合令还是逐项令。4、听调度录音集中精神，并与记录的调度指令核对。二、填票审票二、填票审票 审查操作票 填写操作票填写操作票 填票审票 2.1 填写操作票填写操作票 操作票由操作人填写，填写前应根据调度指令明确操作任务，了解现场工作内容和要求，充分考虑此项操作对其管辖范围内设备的运行方式、继电保护、安全自动装置、通信及调度自动化的影响是否满足有关要求。填写操作票应正确使用调度术语，设备双重编号，应严格按照现场标示牌所示双重命名填写。操作票面应整洁，字迹工整，不得涂改，操作内容无异议。填写中注意事项：1.严禁套用操作票和滥用“此项未执行”章 。2.分清事故处理与正常操作的区别，杜绝出现无票操作的行为。无票操作是误操作根源。3.监护人不得填写操作票。4.核对设备运行方式及设备名称。5.当操作票不符合调度指令要求时，应重新填写操作票。2.2 审查操作票审查操作票 审票注意事项：1、对票库存在依赖心理，执行未经审核的操作票。2、没有结合现场运行方式及典票审查。3、操作人、监护人、值班负责人相互依赖，造成没有认真执行三审制度。三、模拟操作三、模拟操作 3.1 模拟操作模拟操作 预演时监护人持票逐项高声唱票，操作人手指模拟图上预演时监护人持票逐项高声唱票，操作人手指模拟图上设备高声复诵，同时改变模拟图板上的操作设备状态，设备高声复诵，同时改变模拟图板上的操作设备状态，模拟图上不能模拟的操作项目不需模拟。模拟图上不能模拟的操作项目不需模拟。模拟操作是对操作任务进一步的明确。模拟操作是对操作任务进一步的明确。预演正确预演正确后，操作人、监护人、值班负责人应分别在操作后，操作人、监护人、值班负责人应分别在操作票上签名，方可视为可执行使用的操作票。签名票上签名，方可视为可执行使用的操作票。签名时使用蓝色、黑色的钢笔或圆珠笔，不能使用铅时使用蓝色、黑色的钢笔或圆珠笔，不能使用铅笔，并由监护人负责在每页上填写发令人、受令笔，并由监护人负责在每页上填写发令人、受令人，只在第一页填写受令时间和操作开始时间。人，只在第一页填写受令时间和操作开始时间。模拟操作注意事项：1、严格执行唱票复诵。2、模拟前应核对模拟屏与设备现场运行方式是否一致。3、执行五防解锁管理制度，严禁擅自强制模拟屏对位。四、实际操作四、实际操作 验电接地 倒闸操作倒闸操作 实际操作 检查安全用具检查安全用具 4.1 倒闸操作倒闸操作 倒闸操作时允许同一变电站有多组操作人员同时进行没有逻辑关系的倒闸操作任务，但接受调度指令应为同一值班负责人。一组操作人员只能同时持有一个操作任务的变电操作票进行操作。第一项开始的时间为操作开始时间，最后一项结束的时间为操作结束时间并填写在操作票的第一页。倒闸操作必须由两人进行，其中一人监护，一人操作，监护人对操作人实施有效监护，为防止走错间隔，倒闸操作路线应从主道进入操作间隔的操作小道，途中不得穿越其它间隔场地，在操作过程中监护人始终跟在操作人后面对其进行有效监护，监护人持操作票，操作人持操作用具进行操作，微机五防钥匙应由监护人手持。进入操作间隔的注意事项：严禁穿越设备区域进入操作间隔，防止走错间隔操作。目的就是要求操作人员在任一时刻都明确工作地点和对象，养成一种良好、规范的习惯性遵章的现场工作行为和观念。执行操作六步骤 1、唱票 2、手指 3、复诵 4、确认 5、执行 6、检查 只有认真做好操作六步骤才能保证好的操作质量 严格执行监护人定位监护制度，防止走错间隔、监护不到位操作或无监护操作行为的发生。倒闸操作六步骤的注意事项：1.声音宏亮、清晰，且统一使用唱票语言。2.熟悉操作设备的名称编号，操作人应手指设备名称编号复诵，严禁看操作票复诵。3.严格执行唱票复诵制度，严禁不经复诵确认直接汇报执行结果。4.严禁边走边唱票或边复诵行为。5.监护人应严格执行监护制度，对操作人各种行为进行有效监护。6.禁止为了保证录音的正确完整，而忽视操作行为的违规。7.监护人确认操作人手指复诵正确后，发“对，执行”操作命令。8.操作人在接到监护人操作命令后执行操作。不得边听命令边操作。9.执行完每项操作项目后，实行三检查（检查操作质量、检查运行方式、检查设备状况），禁止远距离对设备状态进行检查，保证操作质量完好。10.使用远方监控操作时，要核对监控信号与现场位置信号一致。在使用监控操作时，禁止代替输入密码、信息。执行操作票应逐项进行，在操作完毕后应检查操作正确后打执行操作票应逐项进行，在操作完毕后应检查操作正确后打“”，严禁跳项操作。，严禁跳项操作。操作中发生疑问时，应立即停止操作，并向值班调度员或值班负责人报告，弄清问题后再进行操作，不准擅自更改操作票，不准随意解除闭锁装置。解锁操作应得到部门运行专责同意，由值班负责人核对现场待解锁设备双重编号和设备状态后方可进行。禁止使用非正常方法强行操作设备，严禁凭记忆操作。三禁止：禁止监护人直接操作设备 禁止有疑问时盲目操作 禁止边操作边做其他无关事项 4.2 检查安全用具检查安全用具 安全用具的检查方法如下：首先要检查安全用具上合格证的有效日期。对绝缘手套进行挤压，看是否存在漏气。查看绝缘靴底有无龟裂。验电笔在使用前还必须检查其声响。及检查验电笔的电压等级是否符合要求。接地线使用前还必须检查是否有断股、散股现象。4.3 验电接地验电接地 验电必须戴绝缘手套，不能贪图方便不戴或使用不规范。对停电设备验电，必须先在带电设备上校验验电笔的合格性能，保证验电的准确性。在此过程中要禁止绝缘棒靠近设备的外壳和支柱。先用试验按钮，验明验电笔声响 到带电设备上试验验电笔 在需要接地的部位上验电 正确验电步骤 先接接地端 再接导体端 上锁 接地线正确步骤 五、操作结束报告五、操作结束报告 5.1 操作结束报告操作结束报告 1、操作票的操作项目全部结束后，监护人应立即在操作票上 填写结束时间，并向发令人汇报操作结果。2、在操作完的操作票第一页上填写操作结束时间，并在每一 页盖“已执行”章。3、在运行记录本上记录操作票的完成情况。4、将此次操作的录音资料输入电脑保存。THE END
