变压器 组别 接线

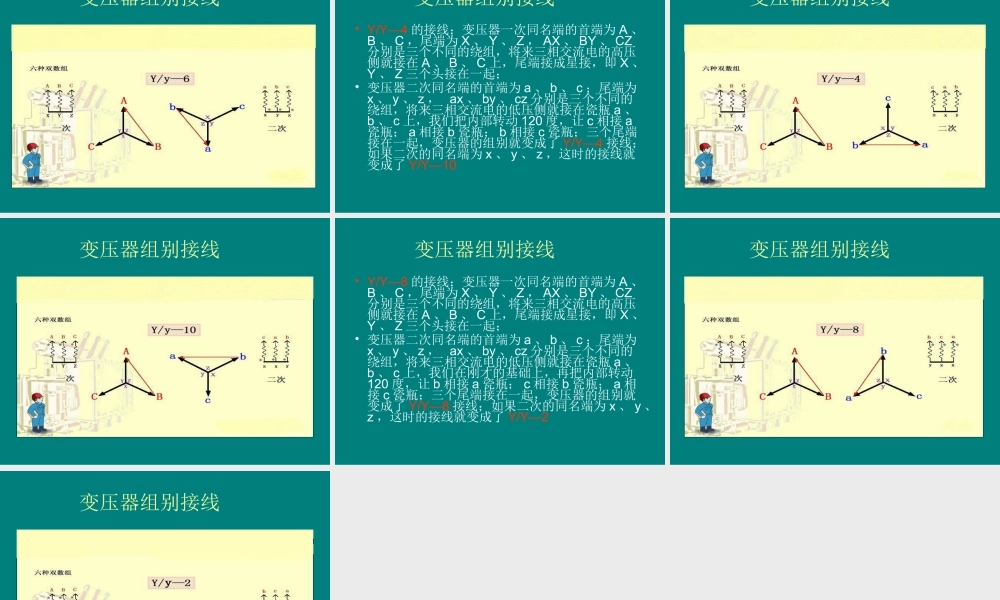

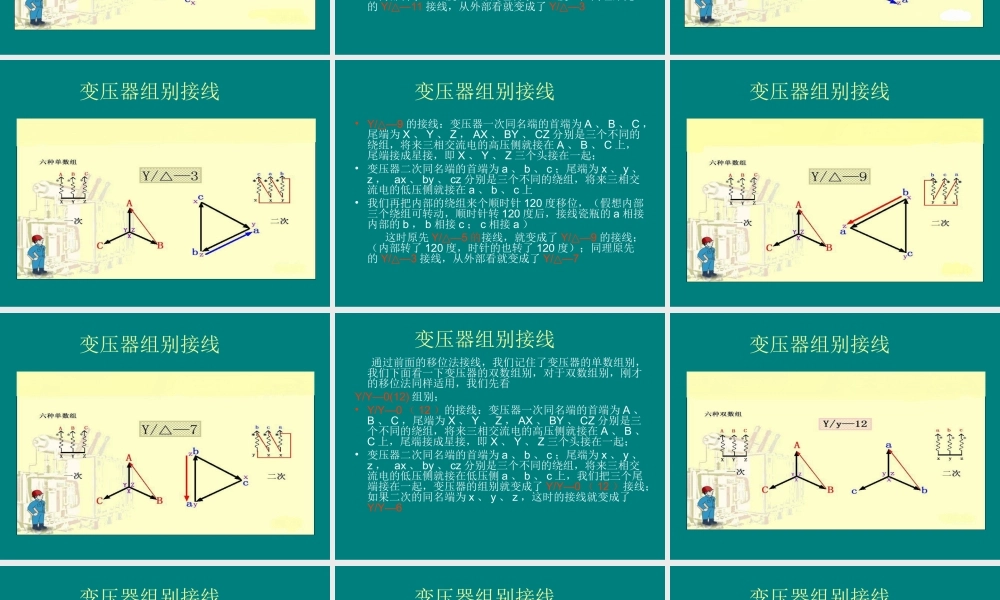

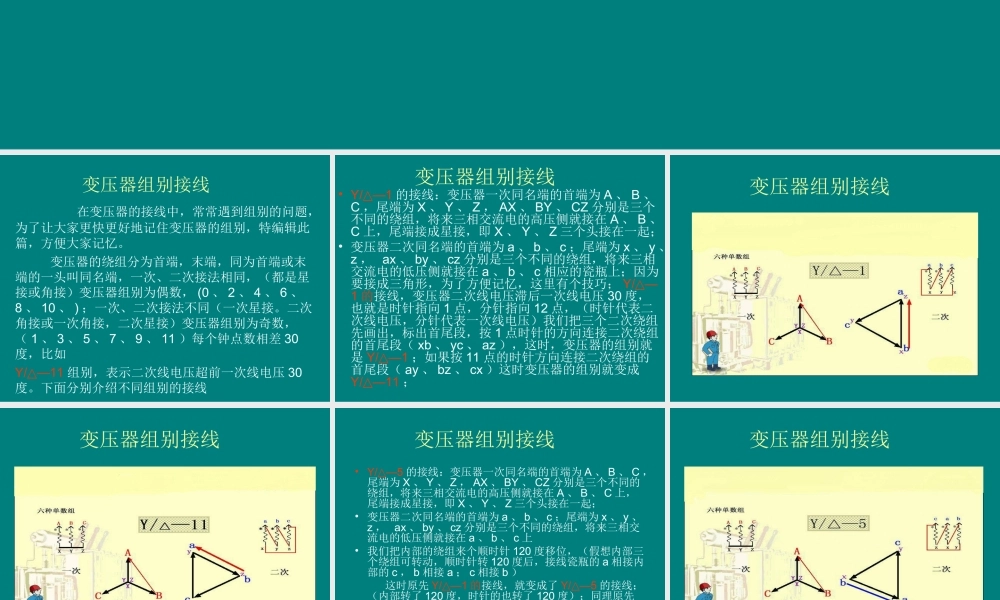

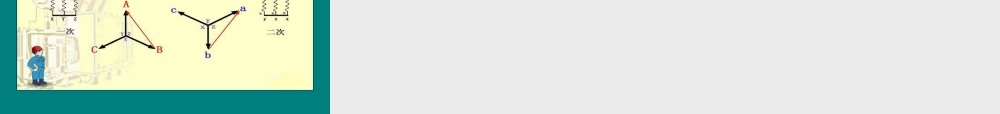

2023/4/1 1 微信扫码关注“电力知识课堂”微信公众号 免费电力课件下载!微信扫码关注“电力知识课堂”变压器组别接线 在变压器的接线中,常常遇到组别的问题,为了让大家更快更好地记住变压器的组别,特编辑此篇,方便大家记忆。变压器的绕组分为首端,末端,同为首端或末端的一头叫同名端,一次、二次接法相同,(都是星接或角接)变压器组别为偶数,(0、2、4、6、8、10、);一次、二次接法不同(一次星接。二次角接或一次角接,二次星接)变压器组别为奇数,(1、3、5、7、9、11)每个钟点数相差30度,比如 Y/11组别,表示二次线电压超前一次线电压30度。下面分别介绍不同组别的接线 变压器组别接线 Y/1的接线:变压器一次同名端的首端为A、B、C,尾端为X、Y、Z,AX、BY、CZ分别是三个不同的绕组,将来三相交流电的高压侧就接在A、B、C上,尾端接成星接,即X、Y、Z三个头接在一起;变压器二次同名端的首端为a、b、c;尾端为x、y、z,ax、by、cz分别是三个不同的绕组,将来三相交流电的低压侧就接在a、b、c相应的瓷瓶上;因为要接成三角形,为了方便记忆,这里有个技巧;Y/1的接线,变压器二次线电压滞后一次线电压30度,也就是时针指向1点,分针指向12点,(时针代表二次线电压,分针代表一次线电压)我们把三个二次绕组先画出,标出首尾段,按1点时针的方向连接二次绕组的首尾段(xb、yc、az),这时,变压器的组别就是Y/1;如果按11点的时针方向连接二次绕组的首尾段(ay、bz、cx)这时变压器的组别就变成Y/11;变压器组别接线 变压器组别接线 变压器组别接线 Y/5的接线:变压器一次同名端的首端为A、B、C,尾端为X、Y、Z,AX、BY、CZ分别是三个不同的绕组,将来三相交流电的高压侧就接在A、B、C上,尾端接成星接,即X、Y、Z三个头接在一起;变压器二次同名端的首端为a、b、c;尾端为x、y、z,ax、by、cz分别是三个不同的绕组,将来三相交流电的低压侧就接在a、b、c上 我们把内部的绕组来个顺时针120度移位,(假想内部三个绕组可转动,顺时针转120度后,接线瓷瓶的a相接内部的c,b相接a;c相接b)这时原先Y/1的接线,就变成了Y/5的接线;(内部转了120度,时针的也转了120度);同理原先的Y/11接线,从外部看就变成了Y/3 变压器组别接线 变压器组别接线 变压器组别接线 Y/9的接线:变压器一次同名端的首端为A、B、C,尾端为X、Y、Z,AX、BY、CZ分别是三个不同的绕组,将来三相交流电的高压侧就接在A、B、C上,尾端接成星接,即X、Y、Z三个头接在一起;变压器二次同名端的首端为a、b、c;尾端为x、y、z,ax、by、cz分别是三个不同的绕组,将来三相交流电的低压侧就接在a、b、c上 我们再把内部的绕组来个顺时针120度移位,(假想内部三个绕组可转动,顺时针转120度后,接线瓷瓶的a相接内部的b,b相接c;c相接a)这时原先Y/5的接线,就变成了Y/9的接线;(内部转了120度,时针的也转了120度);同理原先的Y/3接线,从外部看就变成了Y/7 变压器组别接线 变压器组别接线 变压器组别接线 通过前面的移位法接线,我们记住了变压器的单数组别,我们下面看一下变压器的双数组别,对于双数组别,刚才的移位法同样适用,我们先看 Y/Y0(12)组别;Y/Y0(12)的接线:变压器一次同名端的首端为A、B、C,尾端为X、Y、Z,AX、BY、CZ分别是三个不同的绕组,将来三相交流电的高压侧就接在A、B、C上,尾端接成星接,即X、Y、Z三个头接在一起;变压器二次同名端的首端为a、b、c;尾端为x、y、z,ax、by、cz分别是三个不同的绕组,将来三相交流电的低压侧就接在低压侧a、b、c上,我们把三个尾端接在一起,变压器的组别就变成了Y/Y0(12)接线;如果二次的同名端为x、y、z,这时的接线就变成了Y/Y6 变压器组别接线 变压器组别接线 变压器组别接线 Y/Y4的接线:变压器一次同名端的首端为A、B、C,尾端为X、Y、Z,AX、BY、CZ分别是三个不同的绕组,将来三相交流电的高压侧就接在A、B、C上,尾端接成星接,即X、Y、Z三个头接在一起;变压器二次同名端的首端为a、b、c;尾端为x、y、z,ax、by、cz分别是三个不同的绕组,将来三相交流电的低压侧就接在瓷瓶a、b、c上,我们把内部转动120度,让c相接a瓷瓶;a相接b瓷瓶;b相接c瓷瓶;三个尾端接在一起,变压器的组别就变成了Y/Y4接线;如果二次的同名端为x、y、z,这时的接线就变成了Y/Y10 变压器组别接线 变压器组别接线 变压器组别接线 Y/Y8的接线:变压器一次同名端的首端为A、B、C,尾端为X、Y、Z,AX、BY、CZ分别是三个不同的绕组,将来三相交流电的高压侧就接在A、B、C上,尾端接成星接,即X、Y、Z三个头接在一起;变压器二次同名端的首端为a、b、c;尾端为x、y、z,ax、by、cz分别是三个不同的绕组,将来三相交流电的低压侧就接在瓷瓶a、b、c上,我们在刚才的基础上,再把内部转动120度,让b相接a瓷瓶;c相接b瓷瓶;a相接c瓷瓶;三个尾端接在一起,变压器的组别就变成了Y/Y8接线;如果二次的同名端为x、y、z,这时的接线就变成了Y/Y2 变压器组别接线 变压器组别接线
