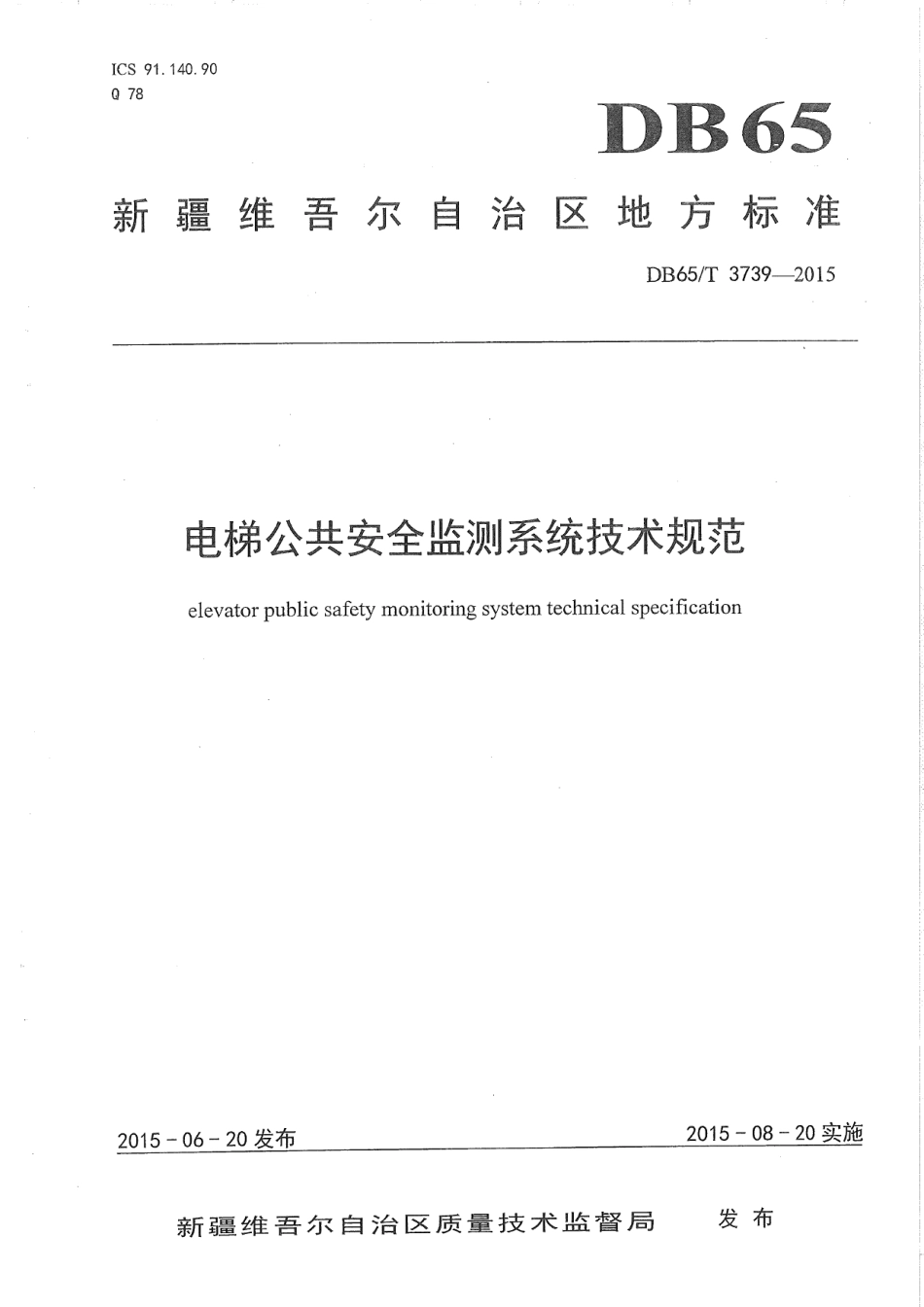

DB65T 3739-2015电梯公共安全监测系统技术规范.pdf

DB65/T37392015电梯公共安全监测系统技术规范1范围本文件规定了电梯公共安全监测系统技术规范的术语和定义、总体要求、电梯数据采集仪的一般要求、电梯综合运维监管平台的一般要求、网络通信协议。本文件适用于建立曳引驱动乘客电梯，载货电梯和液压驱动电梯的安全监控网络。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB7588电梯制造与安装安全规范GB21240液压电梯制造与安装安全规范GB/T7024电梯、自动扶梯、自动人行道术语GB/T24475-2009电梯远程报警系统GB/T24476-2009电梯、自动扶梯和自动人行道数据监视和记录规范GB/T28181-2011安全防范视频监控联网系统信息传输、交换、控制技术要求TSGT7001-2009电梯监督检验和定期检验规则一曳引与强制驱动电梯3术语和定义GB/T7024、GB7588、GB21240确定的以及下列术语和定义适用于本文件。3.1电梯公共安全监测网络elevator public safety monitoring network由电梯综合运维监管平台，传输网络和电梯数据采集仪组成，以保障特定范围内公共安全为目的，综合运用安全防范技术，通信，计算机网络，嵌入式技术，传感技术，系统集成技术，实现电梯信息处理，故障诊断，故障报警，视频监控，语音安抚，维保管理等功能的安全监控网络。3.2电梯综合运维监管平台elevator safe operation monitoring system利用开放数据通信接口的方式，为特定范围内的电梯建立，通过网络接受并能实时显示，记录电梯运行状态，故障数据和音频数据的系统。3.3电梯数据采集仪 elevator data acquisition instrument1DB65/T3739-2015综合利用物联网技术，在线采集电梯运行状态和故障信息，具有采集、处理、储存、和传输数据的终端装置，电梯数据采集仪包含电梯信号采集装置和人体感应装置、语音对讲与安抚装置、维保人员打卡装置、摄像头和信息发布屏等部件。3.4困人tiring电梯因故障（如门锁回路或安全回路断开、控制系统失灵或失误动作、供电系统停电以及人为等原因)使正常运行的电梯突然停驶，从而将乘客困在轿厢内的现象。3.5安全回路safety circuit串联所有电气安全装置的回路。3.6门锁回路door lock loop反映轿门与层门关闭状态的回路。3.7电梯冲顶elevator header电梯运行状态下，因各种原因电梯轿厢在上端站平层位置没有正常停车，电梯冲向井道顶部。3.8电梯蹲底elevator squat down bottom电梯运行状态下，因名种原因电梯轿厢在下端站平层位置没有正常停车，电梯轿厢跌落井道底坑。3.9制动器brake电动机断电后保持轿厢的静止状态的机电装置。3.10制动器故障brake fault电梯运行中制动器不打开或停止运行后不回位。3.11门锁故障door fault电梯轿厢门关闭后门锁回路不闭合或运行中门锁回路断开。3.12门锁短接故障door lock short circuit fault
