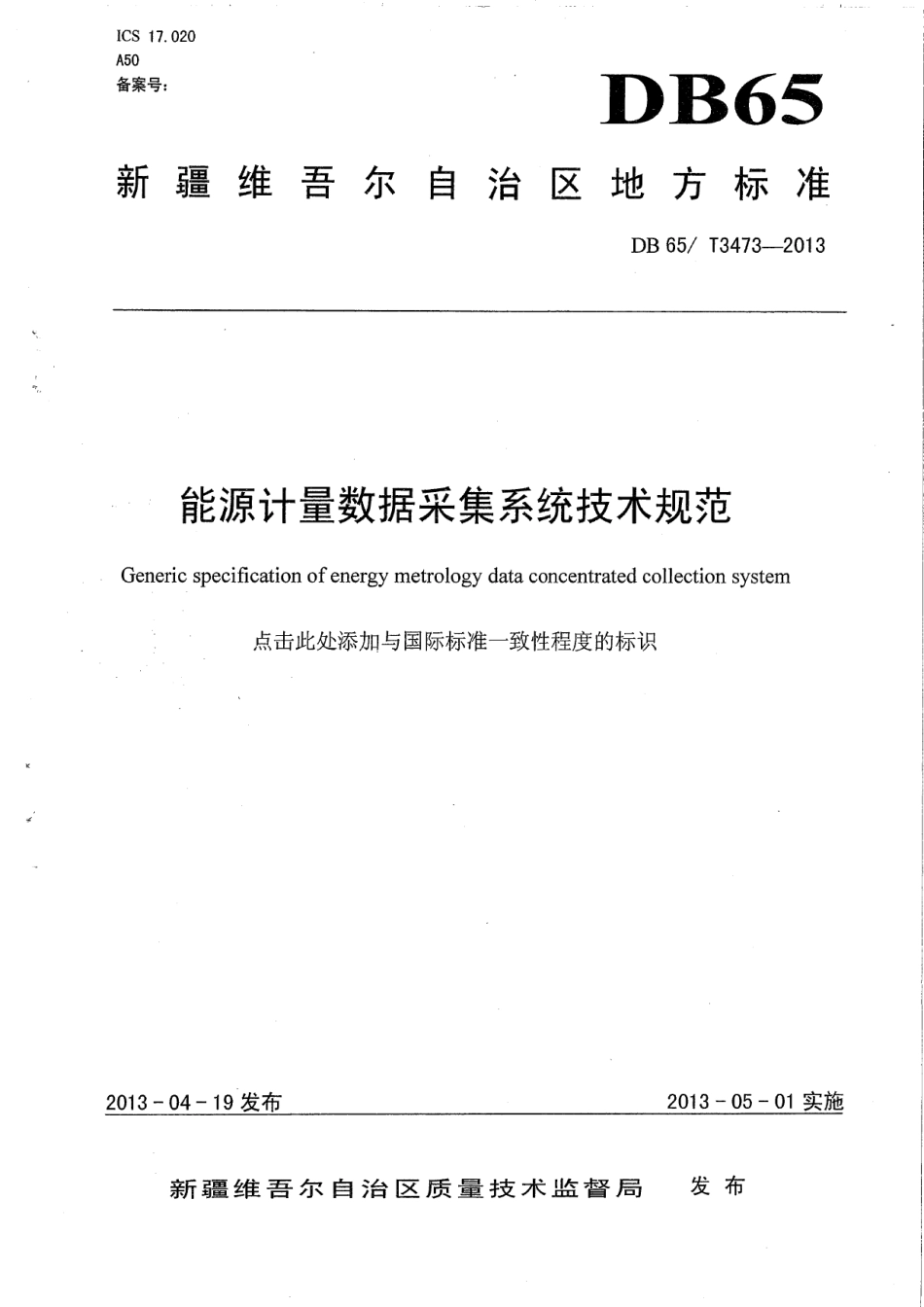

DB65T 3473-2013能源计量数据采集系统技术规范.pdf

ICS17.020A50备案号：DB65新疆维吾尔自治区地方标准DB65/T3473-2013能源计量数据采集系统技术规范Generic specification of energy metrology data concentrated collection system点击此处添加与国际标准一致性程度的标识2013-04-19发布2013-05-01实施新疆维吾尔自治区质量技术监督局发布DB65/T3473-20133.4能源计量数据采集设备安装在用能单位的，测量各种能源计量数据，并将数据输出到能源计量数据采集传输仪的，具有网络通信功能的能源计量器具。其配备和管理应符合GB17167要求。3.5能源管控中心采用自动化、信息化技术和集中管理模式建立的，对用能单位能源系统的生产、输配和消耗等环节实施集中动态监控和数字化管理的一体化能源管理控制系统。4能源计量数据采集系统结构能源计量数据采集系统结构有两种（如图1）。一种从底层逐级向上分为能源计量数据采集设备、能源管控中心、能源计量数据采集传输仪和能源计量数据平台四个层次：另一种从底层逐级向上分为能源计量数据采集设备、能源计量数据采集传输仪和能源计量数据平台三个层次。能源计量数据平台通过通信网络与能源计量数据采集传输仪交换数据、发起和应答指令。通信网络采用GPRS、ADSL和CDMA时技术指标应符合YD/T1093、YD/T1323和YD/T1334的部颁标准。能源计量数据平台通信网路用能单位能源管控中心用能单位能源计量数据采集设备图1能源计量数据采集系统结构图5数据传输层次2
