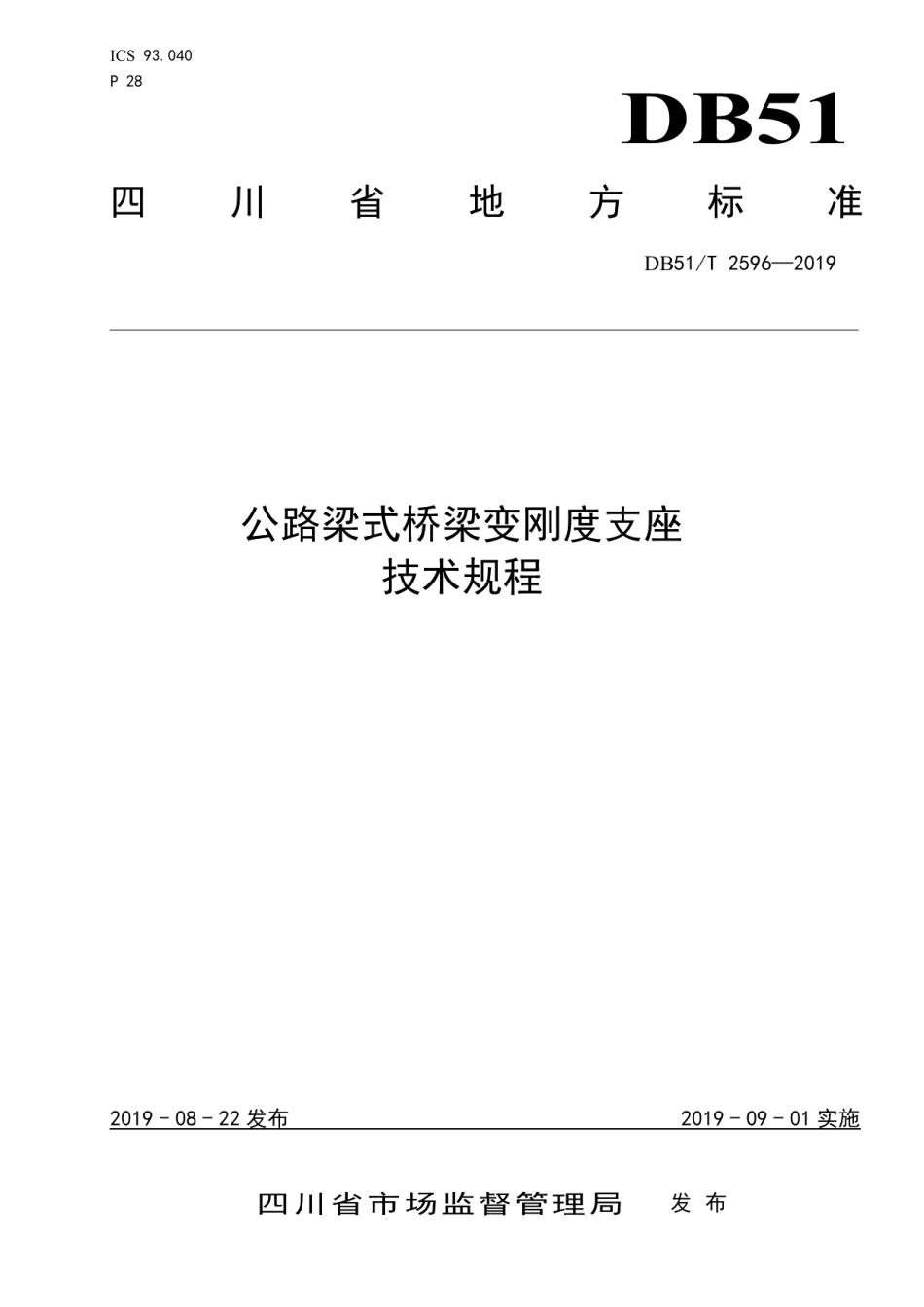

DB51T 2596-2019公路梁式桥梁变刚度支座技术规程.pdf

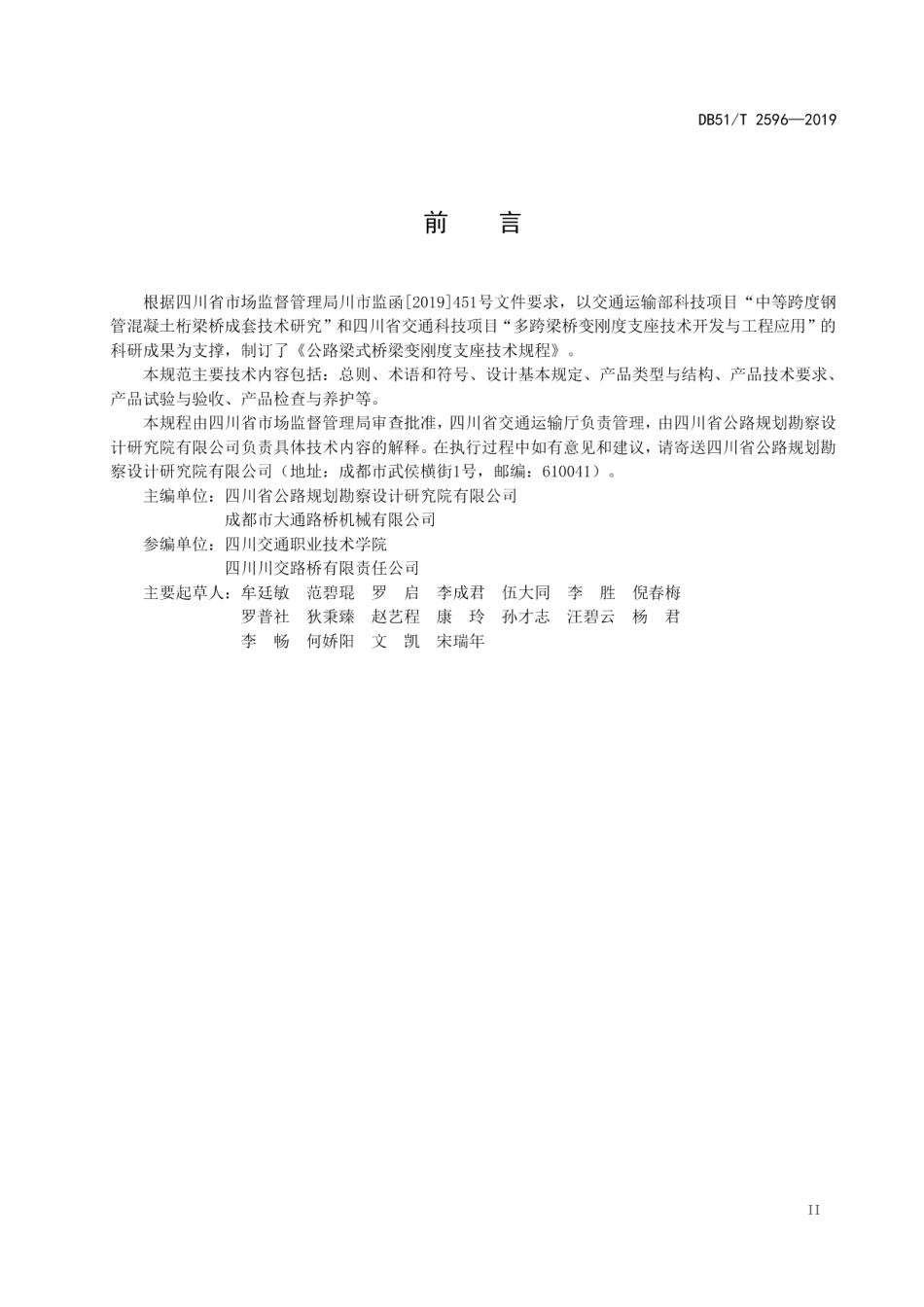

DB51/T25962019前言根据四川省市场监督管理局川市监函2019451号文件要求，以交通运输部科技项目“中等跨度钢管混凝土桁梁桥成套技术研究”和四川省交通科技项目“多跨梁桥变刚度支座技术开发与工程应用”的科研成果为支撑，制订了公路梁式桥梁变刚度支座技术规程。本规范主要技术内容包括：总则、术语和符号、设计基本规定、产品类型与结构、产品技术要求、产品试验与验收、产品检查与养护等。本规程由四川省市场监督管理局审查批准，四川省交通运输厅负责管理，由四川省公路规划勘察设计研究院有限公司负责具体技术内容的解释。在执行过程中如有意见和建议，请寄送四川川省公路规划勘察设计研究院有限公司（地址：成都市武侯横街1号，邮编：610041）。主编单位：四川省公路规划勘察设计研究院有限公司成都市大通路桥机械有限公司参编单位：四川交通职业技术学院四川川交路桥有限责任公司主要起草人：牟廷敏范碧琨罗启李成君伍大同李胜倪春梅罗普社狄秉臻赵艺程康玲孙才志汪碧云杨君李畅何娇阳文凯宋瑞年IIDB51/T2596-2019公路梁式桥梁变刚度支座技术规程1范围本规程规定了多跨梁桥变刚度支座的应用范围、规范性引用文件、总则、术语和符号、基本规定、产品类型与结构、产品技术要求、产品试验与验收、产品检查与养护等要求。本规程适用于多跨梁桥的支座设计与施工。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB20688.2橡胶支座第2部分：桥梁隔震橡胶支座GB/T17955桥梁球型支座GB/T20688.1橡胶支座第1部分：隔震橡胶支座试验方法HG/T25025201硅脂JGT118建筑隔震橡胶支座JT/T4公路桥梁板式橡胶支座JT/T901公路桥梁支座用高分子材料滑板JT/T722公路桥梁钢结构防腐涂装技术条件JTGD62公路钢筋混凝土及预应力混凝土桥涵设计规范JTG/TB02-01公路桥梁抗震设计细则3总则3.1.1为规范多跨梁桥用变刚度支座设计、制造、试验、安装与质量验收，提高变刚度支座的耐久性能，结合相关技术开发成果，特制订本规范、3.1.2多跨梁桥变刚度支座的竖向承载能力和变形应符合桥梁球型支座(GB/T17955)的相应要求，支座水平刚度应根据桥墩刚度，支座位置计算确定。制造单位应根据设计要求，开展变刚度支座的生产。3.1.3多跨梁桥变刚度支座的刚度设计应分级选取，同一座桥染刚度支座的刚度分级种类不应超过5种。3.1.4同一座桥梁、同一个项目或同一跨度，多跨梁桥变刚度支座外形尺寸的长、宽、高宜相同。3.1.5多跨梁桥变刚度支座、防尘罩应由制造单位成套提供。3.1.6多跨梁桥变刚度支座应满足下列要求：1多跨梁桥变刚度支座选用的材料科和材质应满足GBT17955及JT/4的有关规定：2多跨梁桥变刚度支座的标志、包装、储存、运输、安装应满足桥梁球型支座(GB/T17955)的规定：3多跨梁桥变刚度支座的试验应满足橡胶支座第1部分：隔震橡胶支座试验方法(GBT20688.1)
