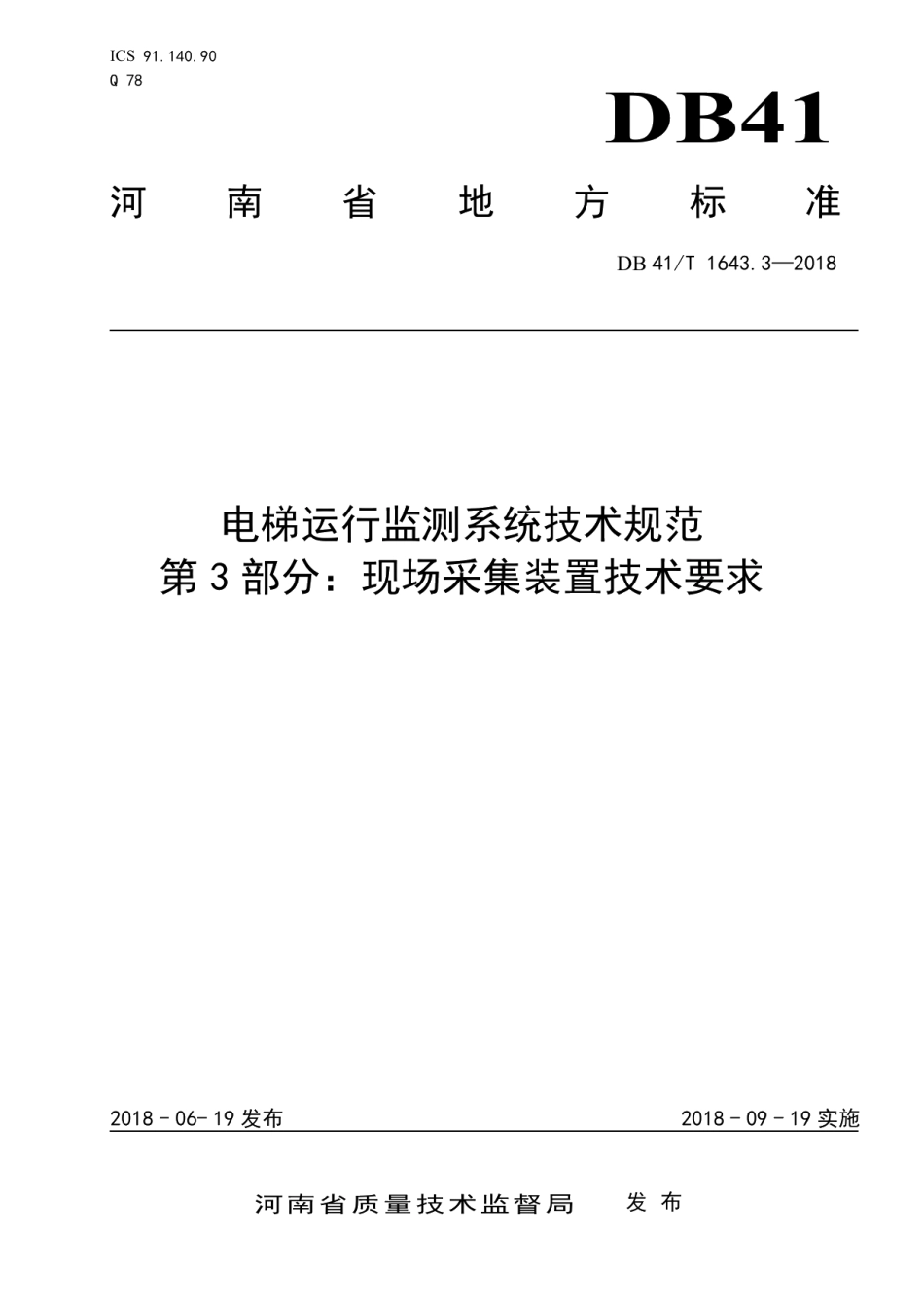

DB41T 1643.3-2018电梯运行监测系统技术规范 第3部分：现场采集装置技术要求.pdf

DB41/T1643.3-2018电梯运行监测系统技术规范第3部分：现场采集装置技术要求1范围本部分规定了电梯运行监测系统的现场采集装置的技术要求及标识要求。本部分适用于电梯运行监测系统的现场采集装置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB7588一2003电梯制造与安装安全规范GB/T24476一2017电梯、自动扶梯和自动人行道物联网的技术规范3术语和定义GB/T24476一2017中界定的术语和定义适用于本部分。4技术要求4.1基本要求4.1.1现场采集装置与电梯之间采取隔离措施，现场采集装置不能影响电梯的正常运行。4.1.2如果为非电梯制造商提供的现场采集装置，其电源应取自电梯供电电源开关的前端。4.1.3当采用外加的传感器时应与电梯本身的电气线路无任何连接。外加的传感器不应影响电梯原有的功能及运行安全。外加的传感器应符合该电梯应用场合对传感器的要求（如消防电梯、防爆电梯等）。4.1.4现场采集装置的安装不应改变电梯原设计电路。4.1.5现场采集装置的电磁兼容要求应符合(B7588一2003规定的电梯工况下正常工作。4.2采集传输单元接口4.2.1通信接口采集传输单元与平台之间通信，至少应包含以下一种网络通信接口：一一以太网：采用标准的RJ-45接口；一一无线网：2G/3G/4G/5G移动通信接口。4.2.2采集接口采集传输单元与电梯或协议转换单元之间通信，至少应包含以下一种通信接口：一RS-232或RS-485通信接口：一一USB通信接口：1
