DB37T 3550-2019开放式循环木质平托盘通用技术要求.pdf

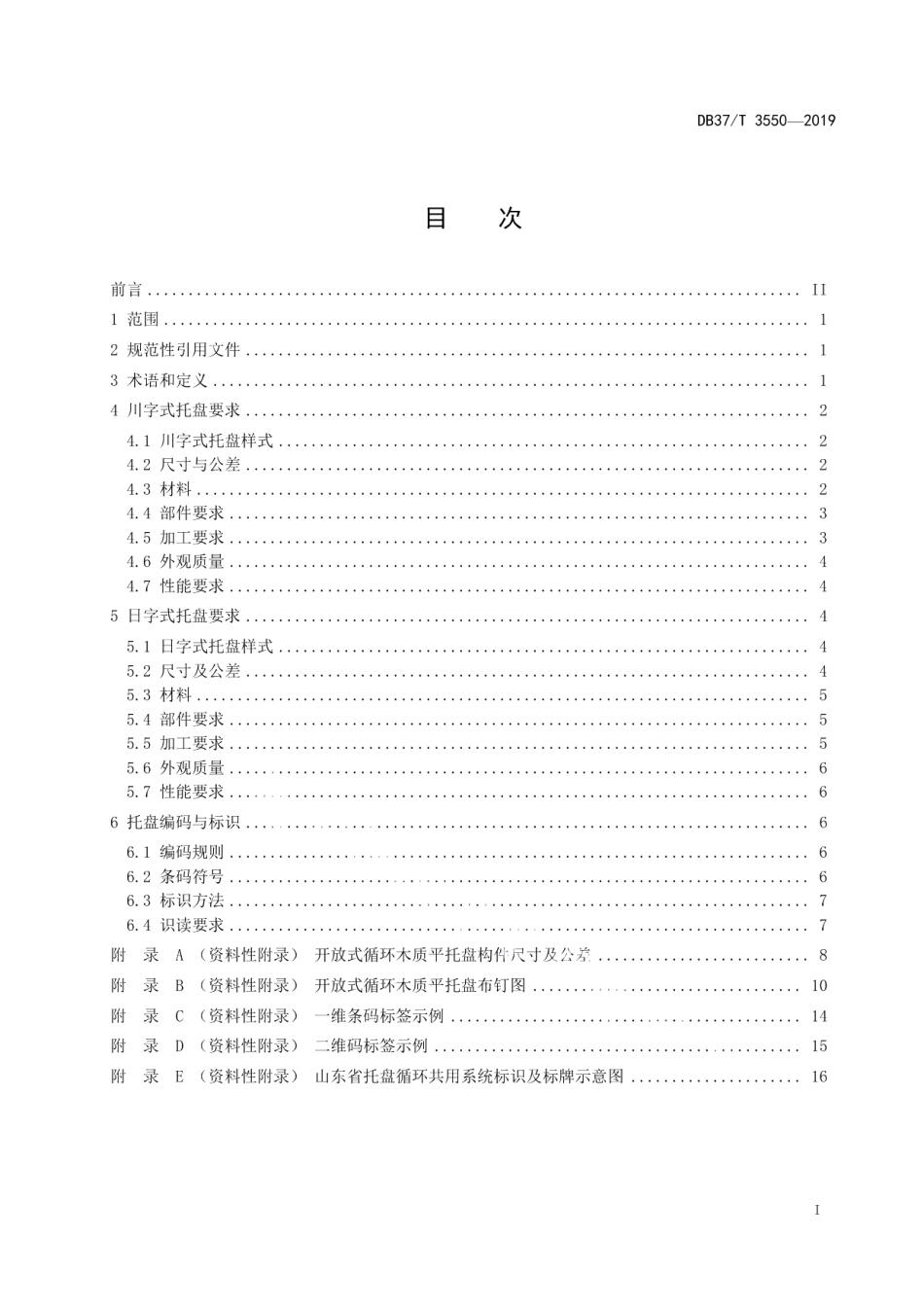

DB37/T3550-2019目次前言.1范围.2规范性引用文件3术语和定义14川字式托盘要求.24.1川字式托盘样式242尺寸与公差.243材料.24.4部件要求34.5加工要求34.6外观质量.4.7性能要求45日字式托盘要求5.1日字式托盘样式.45.2尺寸及公差5.3材料55.4部件要求55.5加工要求55.6外观质量65.7性能要求.66托盘编码与标识.66.1编码规则66.2条码符号.663标识方法76.4识读要求.7附录A(资料性附录)开放式循环木质平托盘构件尺寸及公差.8附录B(资料性附录)开放式循环木质平托盘布钉图10附录C(资料性附录)一维条码标签示例.，14附录D(资料性附录)二维码标签示例15附录E(资料性附录)山东省托盘循环共用系统标识及标牌示意图.，16IDB37/T35502019垫块block连接底铺板和纵梁板的短柱体（其断面为矩形），用以支承铺板并构成叉车和托盘搬运车进叉的叉孔。3.5纵梁板stringerboar连接垫块和顶铺板的水平件。4川字式托盘要求4.1川字式托盘样式托盘平面尺寸为1200mm1000mm,四向进叉、单面使用，紧密对接边板，纵梁板与底铺板同方向，底铺板结构为川字型平托盘（简称“川字式托盘”），川字式托盘结构示意图见图1。图1川字式托盘结构示意图4.2尺寸与公差托盘整体与各类型部件的尺寸及公差要求见表1，每个组成部件的尺寸及公差图见附录A。表1各部件尺寸及公差要求标准+公差(mm)名称(mm)长器高托盘(12001000144)1200210002144(0,+4)顶铺板（宽）(120014522)12002145222(-1,+2)顶铺板（窄）(120010022)12002100222(-1,+2)纵梁板(100014522)1000士2145222(-1,+2)底铺板(120014522)1200士21452222垫块(14514578)1452145278(0,+4)4.3材料2
