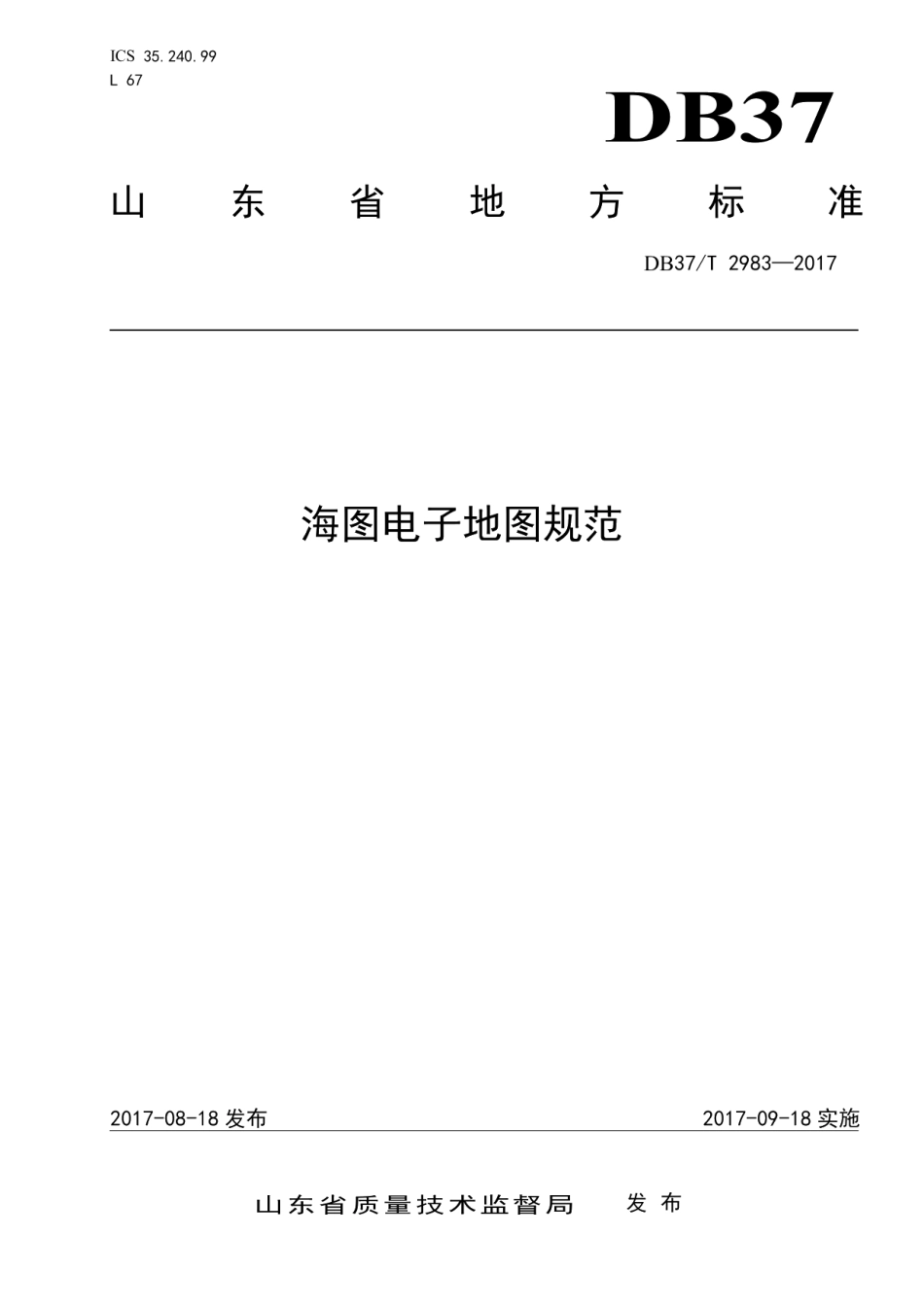

DB37T 2983-2017海图电子地图规范.pdf

DB37/T2983-2017地图上单位面积内可容纳符号和注记的总和。3.4地图瓦片根据一定的格网划分规则，对确定地理覆盖范围的地图进行分块形成的若干图片单元。4坐标系统大地基准：2000国家大地坐标系(CGCS2000)。高程基准：1985国家高程基准。深度基准：理论最低潮面。5地图瓦片地图瓦片规格定义应符合CH/Z9011的要求。6地图分级地图按照显示比例尺进行地图分级，应符合CH/Z9011、GB15702一1995的要求，如表1所示。制作海图电子地图时，每级应与表1所列的相应比例尺数据源对应，其要素内容选取应遵循以下原则：)每级地图的地图负载量与对应显示比例尺相适应的前提下，尽可能完整保留数据源的信息：b)下一级别的要素内容不应少于上一级别，即随着显示比例尺的不断增大，要素内容不断增多。对于覆盖范围内的区域，如所要求的比例尺数据源不存在，可用最接近的并比要求比例尺小的数据源进行替代：c)要素选取时应保证跨级数据调用的平滑过渡，即相邻两级的地图负载量变化相对平缓。表1海图电子地图分级级别显示比伤例尺数据源比例尺数据源分类71:4,622,333.68小于等于1：300万海区总图81:2,311,166.84小于等于1：300万海区总图91:1,155,583.42小于等F1:100万，大于1：300万远海航行图101:577,791.71小于等于1：100万，大于1：300万远海航行图111:288,895.85小于等于1：100万.大于1：300万远海航行图121:144,447.93小于等于1：20万，人于1：100万近海航行图131:72,223.96小于等于1：20万，大于1：100万近海航行图141:36,111.98小于等于1：20万，大于1：100万近海航行图151:18,055.99小于等于1：10万，大于1：20万沿岸航行图161:9,028.00小于等于1：10万，大于1：20万泻岸航行图171:4,514.00大于1：10万月海峡水道图、港口图181:2,257.00大于1：10万海峡水道图、港口图191:1,128.50大于1：10万海峡水道图、港口图2
