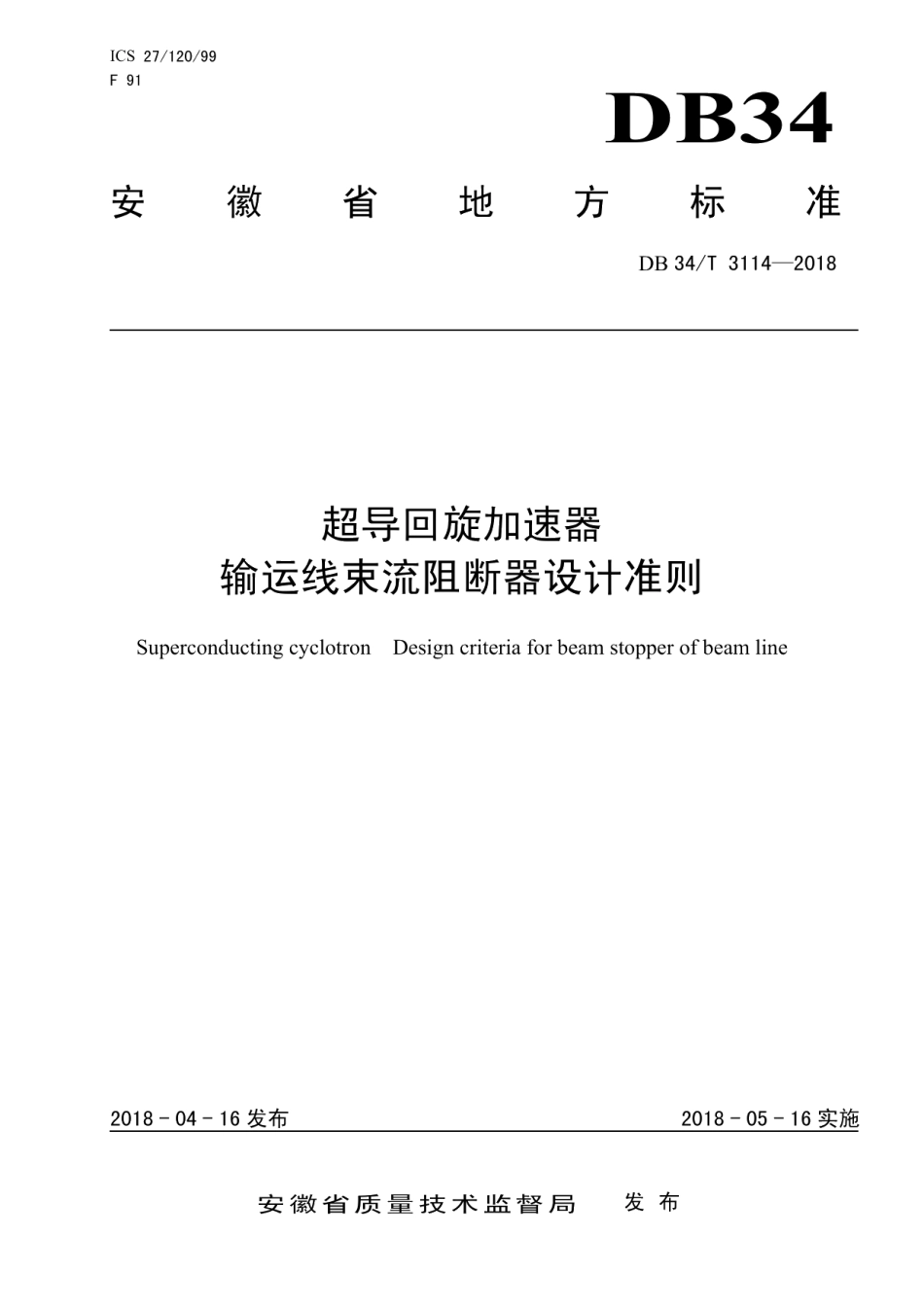

DB34T 3114-2018超导回旋加速器 输运线束流阻断器设计准则.pdf

DB34/T31142018超导回旋加速器输运线束流阻断器设计准则1范围本标准规定了超导回旋加速器输运线束流阻断器的术语和定义、阻断块厚度设计、气动设备设计、焊接波纹管设计和机械装配及控制要求。本标准适用于超导回旋加速器输运线束流阻断器的结构部件设计，从事放射技术研究、生产和临床诊断的专业人员也可参考使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1184形状和位置公差未注公差值GB/T1800.2产品几何技术规范(GPS)极限与配合第2部分：标准公差等级和孔、轴极限偏差表GB/T1804一般公差、未注公差的线性和角度尺寸的公差GB/T2348-1993液压气动系统及元件缸内径及活塞杆外径GB/T4213气动调节阀GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T11345焊缝无损检测超声检测技术、检测等级和评定JB/T5923-2013气动气缸技术条件JB/T6169-2006金属波纹管JB/T11129-2011气缸活塞杆技术条件3术语和定义下列术语和定义适用于本文件。3.1输运线beam line由一系列不连续的磁铁元件、真空元件、束流选择元件、束流测量元件组成，实现将从加速器主机引出的束流安全、高效、稳定的输送到输出端的束流传输系统。3.2束流阻断器beam stopper在真空环境中对束流进行快速切断，能保证输运线运行安全性的部件。3.31
