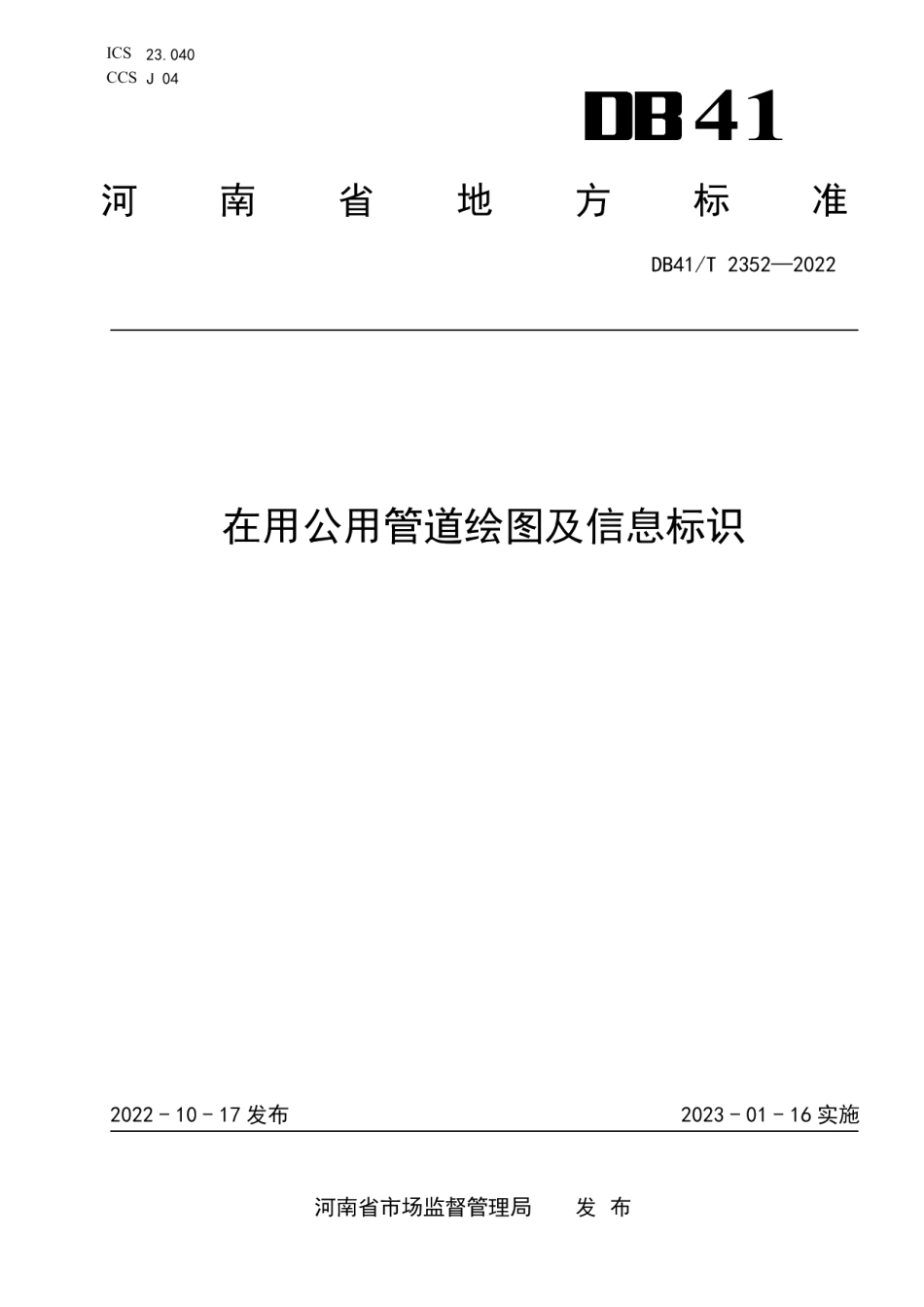

DB41T 2352-2022在用公用管道绘图及信息标识.pdf

DB41/T2352-2022在用公用管道绘图及信息标识1范围本文件规定了在用公用管道绘图及信息标识的术语和定义、绘图、信息标识要求。本文件适用于在用公用GB1类城镇燃气管道、GB2类热力管道的绘图及信息标识。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4457.4机械制图图样画法图线GB/T4458.1机械制图图样画法视图GB/T6567.2技术制图管路系统的图形符号管路CJJ/T130燃气工程制图标准HG/T20559.3管道仪表流程图管道和管件图表符号TSG08特种设备使用管理规则TSGD7004压力管道定期检验规则一公用管道3术语和定义下列术语和定义适用于本文件。3.1公用管道城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道。3.2信息标识运用文字、图片米描述位置、方向或其他公共信息。3.3地理位置信息采用卫星定位系统移动终端对地理位置进行标注，包含经纬安信息等。4绘图4.1一般规定绘图中，应包含管道图示信息、管道设计参数图表和工程说明图表。公用管道绘图中线型和各种附件的画法符号应符合GB/T4457.4、GB/T4458.1和GB/T6567.2的要求。4.2绘图时主管路画法按照HG/T20559.3的要求，规定了表1中四种主管路的线条画法，绘制时采用线宽1.0mm的粗线条。1
