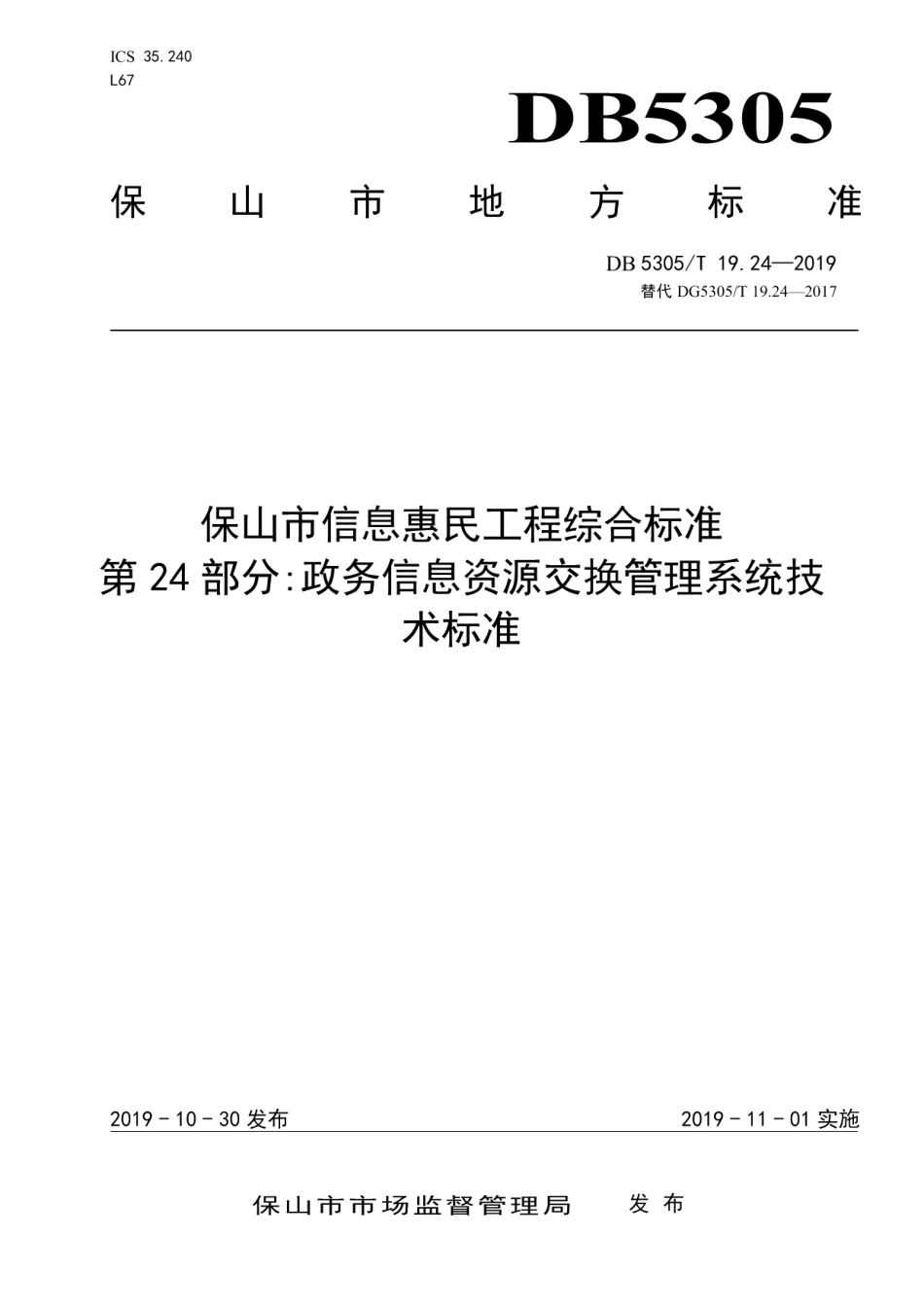

DB5305T 19.24-2019保山市信息惠民工程综合标准第24部分：政务信息资源交换管理系统技术标准.pdf

1CS35.240L67DB5305保山市地方标准DB5305/T19.24-2019替代DG5305/T19.24-2017保山市信息惠民工程综合标准第24部分：政务信息资源交换管理系统技术标准2019-10-30发布2019-11-01实施保山市市场监督管理局发布DB5305/T19.24-2019-HTTPS:Secure Hypertext Transfer Protocol,安全超文本传输协议SOAP:Simple Object Access Protocol,简单对象访问协议-JMS:Java Message Service,Java消服务FT:File Transfer Protocol,文件传输协议SOA:Service-Oriented Architecture,面向服务架构ESB:Enterprise Service Bus,企业服务总线XML:Extensible Markup Language,可扩展标识语言5系统架构5.1概述政务信息资源交换管理系统是实现政务信息资源的适配、转换和传输，并对交换过程进行配置、监控和管理的信息系统，主要具有数据交换、交换节点管理、交换流程管理、系统管理等功能。政务信息资源交换管理系统支撑交换中心和交换节点的运行，交换节点具有政务信息资源适配、转换和传输等基本功能，交换中心具有交换节点的基本功能，并具有对交换节点和交换流程进行配置、监控和管理的功能。政务信息资源交换管理系统所支撑实现的基本数据交换流程参照附录B。5.2体系架构5.2.1体系架构图政务信息资源交换管理系统的体系架构见图1，包括服务层、功能层和数据层。图1政务信息资源交换管理系统的体系架构服务层文件交换服务数据库交换服务数据交换交换节点管理功能层交换流程管理系统管理数据层文件数据库5.2.2服务层以JMS、Web服务等形式对功能层各项功能进行封装后提供服务，主要包括文件交换服务和数据库交换服务等。文件交换服务接受文件交换请求，将文件交换到指定位置；数据库交换服务接受数据库交换请求，将数据库中的数据交换到指定的数据库中。5.2.3功能层主要包括数据交换、交换节点管理、交换流程管理、系统管理等功能。5.2.4数据层2
