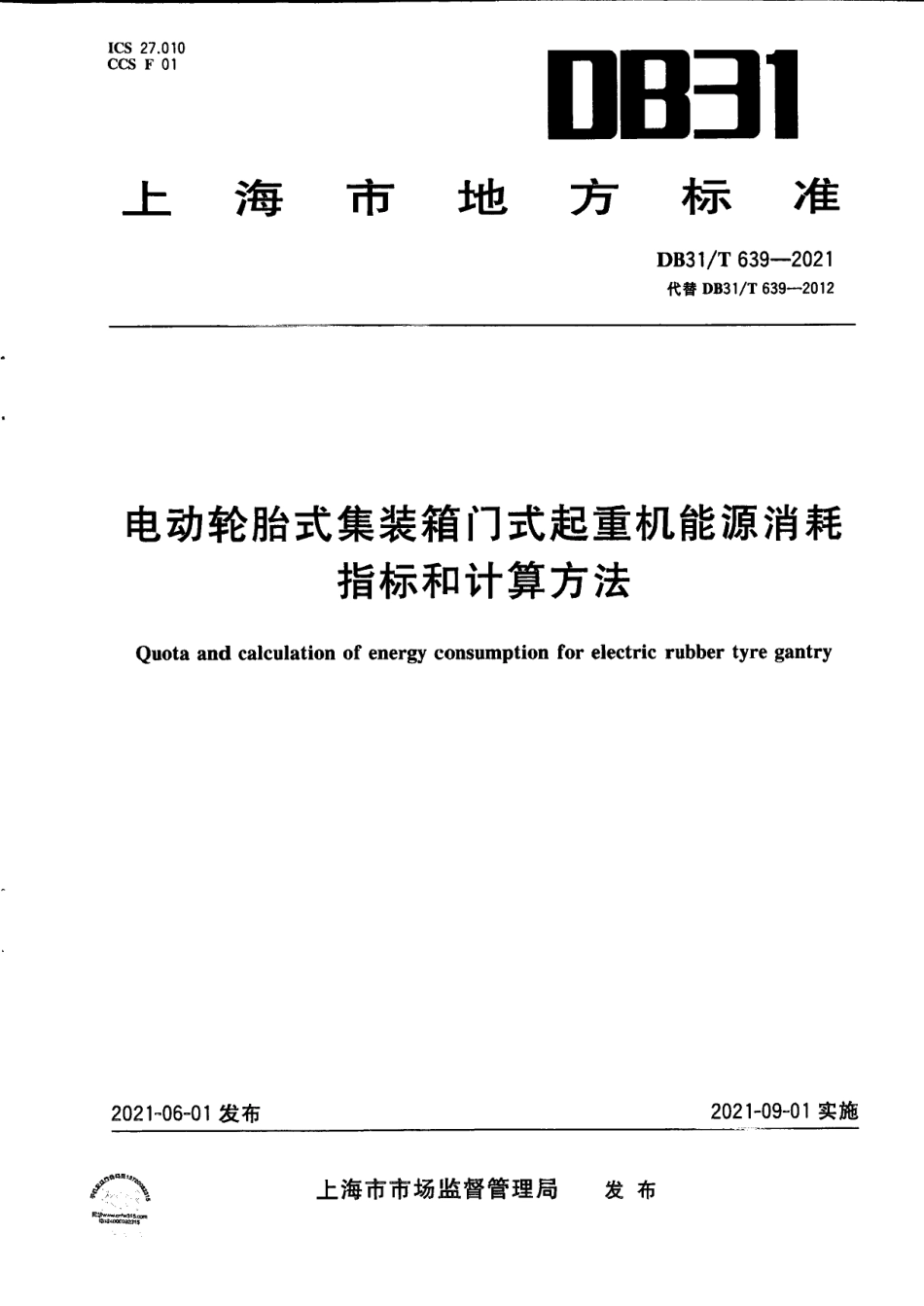

DB31T 639-2021电动轮胎式集装箱门式起重机能源消耗指标和计算方法.pdf

DB31/T639-2021电动轮胎式集装箱门式起重机能源消耗指标和计算方法1范围本文件规定了电动轮胎式集装箱门式起重机（以下简称ERTG)的能源消耗测试方法、能源消耗指标计算方法和能源消耗指标。本文件适用于港口额定起重量为40t、41t.50t的E-RTG。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注H期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6974.1起重机术语第1部分：通用术语GB/T8487港口装卸术语3测试方法3.1测试要求3.1.1测量仪器应符合国家计量器具的相关规定并在有效检定周期内。3.1.2风速应小于5m/s,环境温度在10一25。3.1,3供申电压与额定值的偏差应在土7%范围内，三相电压不平衡率不大小1.5%，3.1.4测试期间E-RTG的要辅助设备空调和照明灯具处于开启的运行状态。3.1.5测试时起升与小车不可联动操作。3.1.6E-RTG应处在平整场上，场地倾斜度应不大于0.5%，偏载程度应在被测E-RTG的规定范围内。3.2测试准备3.2.1ERTG应处于良好的技术状态。3.2.2校准E-RTG的起升高度和小车位置，符合设备的出厂精度夔求。3.2.3电能测量仪应连接到E-RTG进线端。3.2.4准备15t的20t标准集装箱测试箱，标准集装箱测试箱的质量编差应在士0.02t之内。3.2.5记录被测的E-RTG技术参数，记录格式见附录A。3.3测试步骤3.3.1测试流程3.3.1.1装车按如下流程测试：)小车的初始位置位于图1的A点，起动小车，吊具空载水平运行至B点；1
