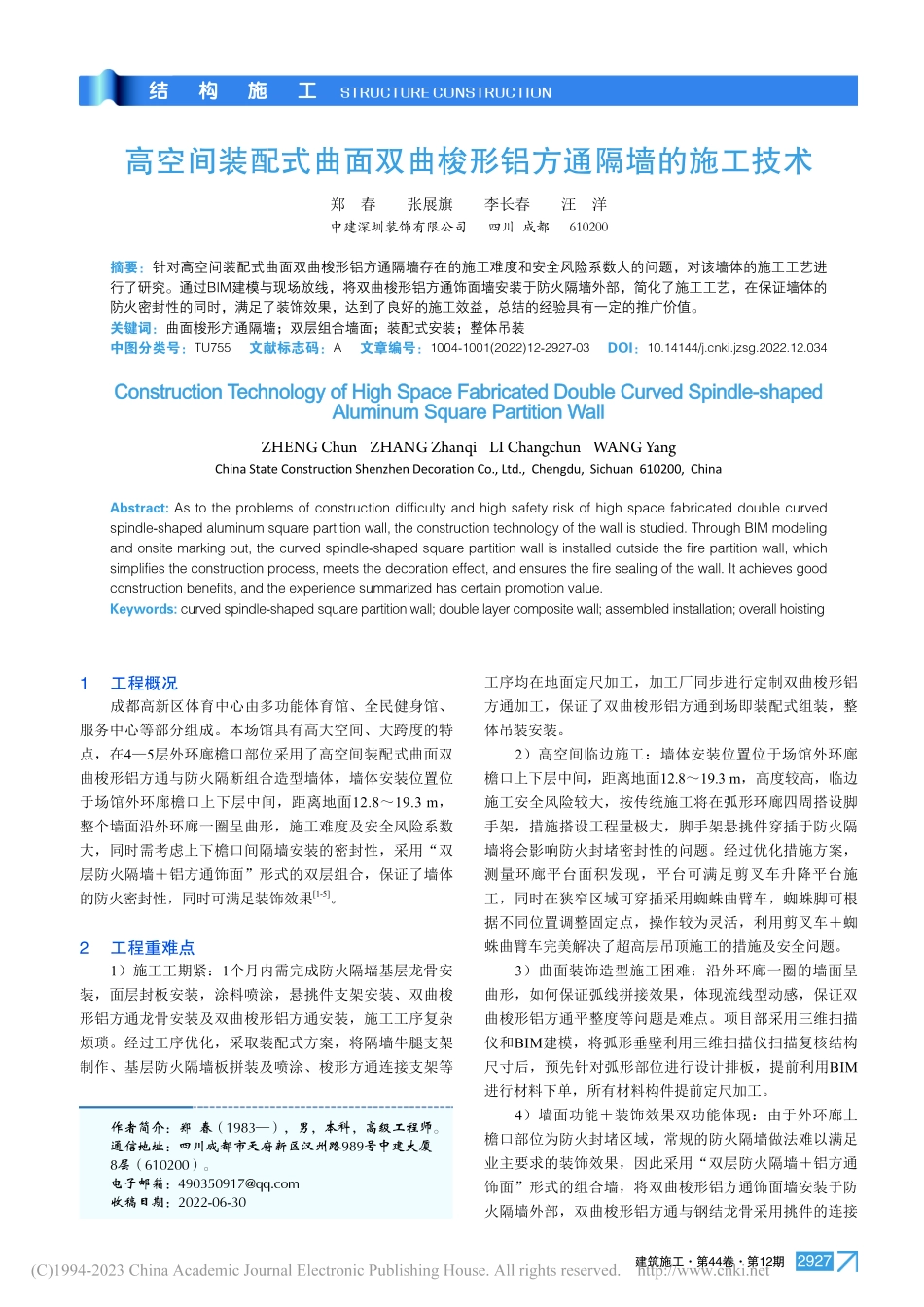

高空间装配式曲面双曲梭形铝方通隔墙的施工技术_郑春.pdf

建筑施工第44卷第12期2927高空间装配式曲面双曲梭形铝方通隔墙的施工技术郑 春 张展旗 李长春 汪 洋中建深圳装饰有限公司 四川 成都 610200摘要：针对高空间装配式曲面双曲梭形铝方通隔墙存在的施工难度和安全风险系数大的问题，对该墙体的施工工艺进行了研究。通过BIM建模与现场放线，将双曲梭形铝方通饰面墙安装于防火隔墙外部，简化了施工工艺，在保证墙体的防火密封性的同时，满足了装饰效果，达到了良好的施工效益，总结的经验具有一定的推广价值。关键词：曲面梭形方通隔墙；双层组合墙面；装配式安装；整体吊装中图分类号：TU755 文献标志码：A 文章编号：1004-1001(2022)12-2927-03 DOI：10.14144/ki.jzsg.2022.12.034Construction Technology of High Space Fabricated Double Curved Spindle-shaped Aluminum Square Partition WallZHENG Chun ZHANG Zhanqi LI Changchun WANG YangChina State Construction Shenzhen Decoration Co.,Ltd.,Chengdu,Sichuan 610200,ChinaAbstract:As to the problems of construction difficulty and high safety risk of high space fabricated double curved spindle-shaped aluminum square partition wall,the construction technology of the wall is studied.Through BIM modeling and onsite marking out,the curved spindle-shaped square partition wall is installed outside the fire partition wall,which simplifies the construction process,meets the decoration effect,and ensures the fire sealing of the wall.It achieves good construction benefits,and the experience summarized has certain promotion value.Keywords:curved spindle-shaped square partition wall;double layer composite wall;assembled installation;overall hoisting工序均在地面定尺加工，加工厂同步进行定制双曲梭形铝方通加工，保证了双曲梭形铝方通到场即装配式组装，整体吊装安装。2）高空间临边施工：墙体安装位置位于场馆外环廊檐口上下层中间，距离地面12.819.3 m，高度较高，临边施工安全风险较大，按传统施工将在弧形环廊四周搭设脚手架，措施搭设工程量极大，脚手架悬挑件穿插于防火隔墙将会影响防火封堵密封性的问题。经过优化措施方案，测量环廊平台面积发现，平台可满足剪叉车升降平台施工，同时在狭窄区域可穿插采用蜘蛛曲臂车，蜘蛛脚可根据不同位置调整固定点，操作较为灵活，利用剪叉车蜘蛛曲臂车完美解决了超高层吊顶施工的措施及安全问题。3）曲面装饰造型施工困难：沿外环廊一圈的墙面呈曲形，如何保证弧线拼接效果，体现流线型动感，保证双曲梭形铝方通平整度等问题是难点。项目部采用三维扫描仪和BIM建模，将弧形垂壁利用三维扫描仪扫描复核结构尺寸后，预先针对弧形部位进行设计排板，提前利用BIM进行材料下单，所有材料构件提前定尺加工。4）墙面功能装饰效果双功能体现：由于外环廊上檐口部位为防火封堵区域，常规的防火隔墙做法难以满足业主要求的装饰效果，因此采用“双层防火隔墙铝方通饰面”形式的组合墙，将双曲梭形铝方通饰面墙安装于防火隔墙外部，双曲梭形铝方通与钢结龙骨采用挑件的连接1 工程概况成都高新区体育中心由多功能体育馆、全民健身馆、服务中心等部分组成。本场馆具有高大空间、大跨度的特点，在45层外环廊檐口部位采用了高空间装配式曲面双曲梭形铝方通与防火隔断组合造型墙体，墙体安装位置位于场馆外环廊檐口上下层中间，距离地面12.819.3 m，整个墙面沿外环廊一圈呈曲形，施工难度及安全风险系数大，同时需考虑上下檐口间隔墙安装的密封性，采用“双层防火隔墙铝方通饰面”形式的双层组合，保证了墙体的防火密封性，同时可满足装饰效果1-5。2 工程重难点1）施工工期紧：1个月内需完成防火隔墙基层龙骨安装，面层封板安装，涂料喷涂，悬挑件支架安装、双曲梭形铝方通龙骨安装及双曲梭形铝方通安装，施工工序复杂烦琐。经过工序优化，采取装配式方案，将隔墙牛腿支架制作、基层防火隔墙板拼装及喷涂、梭形方通连接支架等作者简介：郑 春（1983），男，本科，高级工程师。通信地址：四川成都市天府新区汉州路989号中建大厦8层（610200）。电子邮箱：收稿日期：2022-06-30结构施工STRUCTURE CONSTRUCTION202212Building Construction2928方式，定制加工双曲梭形铝方通轨道槽扣，便于方通与挑件的水平调节，利用组合墙体安装方式在满足防火功能性的同时可提高装饰效果。3 施工工艺流程建模及放线定位竖向钢龙骨安装牛腿连接支架成品安装隔墙外部钢龙骨连接件成品安装基层防火隔断墙成品组装及安装梭形方通安装调平调正3.1 建模及放线定位第1步：采用三维扫描仪配合BIM建模技术，将外环廊墙面梭形方通整体进行点云扫描并利用BIM建模分块（图1），同时利用BIM建模将墙面基层防火隔墙按1 200 mm 2 400 mm进行拆分分组，便于双曲梭形方通排板下单。图1 墙面梭形方通整体BIM模型第2步：通过预排板，预先在外环廊二层完成檐口防火封堵隔墙基层放线，根据放线点在4层和5层间的圈梁檐口处每1.2 m设置1块镀锌埋板，埋板通过M10膨胀螺栓与圈梁固定。3.2 竖向钢龙骨安装根据镀锌预埋垫片的位置安装80 mm60 mm5 mm竖向钢龙骨方通，在方通两侧用镀锌角码加固，角码与方通及预埋垫片通过对穿螺栓栓接固定，完成外环廊檐口圈梁处所有竖龙骨安装。3.3 牛腿连接支架成品安装第1步：地面组装牛腿连接支架单元模块。采用80 mm50 mm5 mm镀锌方通制作单元框架，内框架悬挑连接件采用50 mm50 mm5 mm镀锌角钢，并在外框架指定位置焊接安装方通悬挑连接件，统一定尺加工，形成多个牛腿支架单元板块。第2步：通过装配式将预先组装牛腿支架单元板块于下檐口位置安装，将牛腿支架的上部与镀锌埋板接触点焊接固定，下部通过角钢连接件与圈梁底部栓接固定（图2）。图2 牛腿支架安装第3步：加工50系列角钢连接件，表面开一字孔并喷涂白色氟碳漆，在竖龙骨上根据梭形方通的加工间距弹水平测量线，根据水平测量线安装角钢连接件，保证连接件高度统一。3.4 隔墙外部钢龙骨连接件成品安装第一步：将竖龙骨方通与角钢预组装，焊接固定，竖龙骨采用40 mm60 mm5 mm镀锌方通，连接件采用30 mm30 mm3 mm角钢加工件，在地面统一加工竖龙骨与角钢支腿，组成多个长4.2 m的成品竖龙骨连接件，其中：钢结构焊接采用E43型系列焊条，须采取有效措施避免薄壁钢构件在焊接过程中产生较大的焊接变形，焊接质量须满足JGJ 812002建筑钢结构焊接技术规程的相关规定。钢构件进行表面处理，除锈方法和除锈等级应符合现行国家标准GB/T 8923.12011涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级的相关规定。第2步：通过统一放线定位，将组装好的竖龙骨连接件与隔墙外部连接件采用M10对穿螺栓固定，同时保证水平度及垂直度。3.5 基层防火隔断墙成品组装及安装第1步：在加工区内将轻钢龙骨按图纸尺寸要求制作成单元板块，将天地龙骨与竖向龙骨的连接用抽芯铆钉进行斜拉加固，每个单元板需内填岩棉并单面封双层水泥纤维板。第2步：在已封板的隔墙单元板表面喷白色无机涂料。先将基层表面清理干净，再将墙面找平，之后喷涂内墙无机涂料，喷涂时，应注意工艺的均匀性和轻便性，用同样的方法跟进两三次处理，直到墙面平整，颜色均匀。自然放置1 d以上，让其自然干燥，使后续裂缝不易发生。第3步：整体吊装运输，将第1层防火隔断单元板块安装至竖向钢龙骨内部，龙骨基层面板套于钢立柱板块外部，同时在第1层防火隔断单元板背部安装第2层防火隔断单元板，保证防火及密封性，所有面板之间通过企口搭接并用自攻螺丝固定；钢龙骨与第1层防火隔断单元板内的轻钢龙骨框架连接点采用M10对穿螺栓固定。整体施工措施采用剪刀车，并在狭窄区域处配合蜘蛛曲臂车将人员、材料运输至指定区域施工。第4步：根据底部牛腿挑件尺寸在地面加工灯槽盒，通过剪刀车进行成品安装。第5步：将安装后的墙面板板缝间用腻子统一勾缝，运用油灰刀填补周边的裂缝，在操作时把腻子压实，确保填满、填实，然后把附近的腻子收利刮洁净，形成整体双层防火隔墙，保证效果美观。3.6 定制双曲梭形铝方通安装第1步：弧形垂壁利用三维扫描仪扫描复核结构尺郑春、张展旗、李长春、汪洋:高空间装配式曲面双曲梭形铝方通隔墙的施工技术建筑施工第44卷第12期2929寸后，进行双曲梭形铝方通下单，梭形铝方通截面尺寸50 mm250 mm，型材密度2.70103 kg/m3，内定制轨道凹槽，便于挂件调节。将所有材料根据模具在厂家裁割拉弯及加工。第2步：组装双曲梭形铝方通单元板块龙骨连接架。根据下单图将到场后的不同尺寸的方通进行分类归放，采用50系列镀锌角钢与角钢连接件对穿螺栓固定制作连接龙骨连接架，面喷白色氟碳漆。第3步：根据图纸排板编号在龙骨连接架上安装双曲梭形铝方通。梭形方通与钢龙骨连接件采用螺栓配螺母的形式连接固定，将螺栓插入方通内嵌轨道槽，底部用螺母固定抵住方通槽口，方通可以在水平面沿轨道槽进行水平调整，调整完毕进行螺母紧固，保证统一垂直度。装配式组装相同尺寸的双曲梭形铝方通，形成多个梭形铝方通单元板块，统一吊装安装。第4步：整体吊装后，将单元式双曲梭形铝方通板块整体与墙面牛腿挑件安装，梭形方通之间通过30 mm 30 mm3 mm镀锌角钢作为连接件，螺栓拧固并进行调平调正。施工时采用设置于2层外环廊的剪刀车运输并配合蜘蛛车曲臂车进行安装。3.7 施工方案经济效益分析3.7.1 装配式安装方案优化分析铝方通基层隔墙采用装配式施工，龙骨及隔墙封板均在集中加工区加工钻孔，隔墙整体组装吊装，避免现场焊接及高空施工的质量和安全风险，提高了工效，节约了工期，节省了施工人员的投入。通过地面统一组装竖龙骨构件，装配式组装并统一吊装减少了50%人工费。3.7.2 措施方案优化分析原方案外环廊全部采用满堂脚手架施工，搭设工程量极大，经过测量环廊平台空间面积发现，平台可满足剪叉车升降平台施工，同时在狭窄区域预留空间为3.6 m，可确保蜘蛛曲臂车灵活进出，蜘蛛脚可根据不同位置调整固定点，操作较为灵活，解决了超高层吊顶施工的措施及安全问题，优化措施后，直接减少70%材料及设备费，减少60%人工费。3.7.3 方案对比结论建议针对类似兼有装饰性防火功能性的高空墙体施工，结合项目以上2种方案实施，对于墙面基层较为规则、工期要求高、板块间无缝密拼、施工步骤烦琐，高度较高的隔墙安装，采用装配式安装方案较优。对于墙面曲面装饰性要求较高，工期要求高，卡槽式安装，需快捷施工的工程，建议采用剪刀车配蜘蛛曲臂车施工施工方案。3.8 质量安全控制措施1）隔墙所用的镀锌钢材、轻钢龙骨、岩棉、石膏板的材质、规格、安装位
