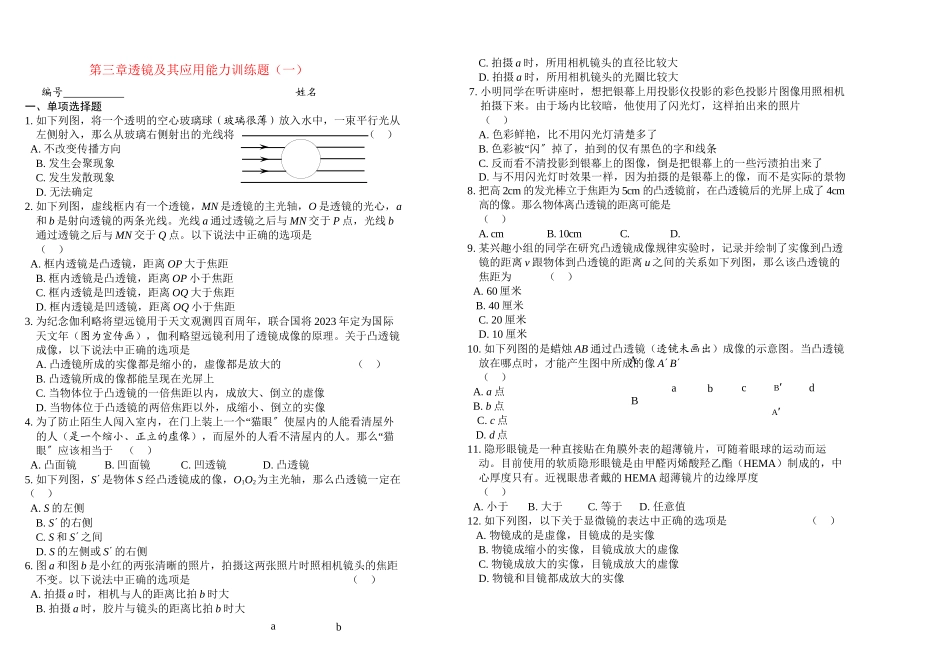

第三章透镜及其应用能力训练题（一） 编号 姓名 一、单项选择题 1. 如下列图，将一个透明的空心玻璃球（玻璃很薄）放入水中，一束平行光从左侧射入，那么从玻璃右侧射出的光线将 （ ） A. 不改变传播方向 B. 发生会聚现象 C. 发生发散现象 D. 无法确定 2. 如下列图，虚线框内有一个透镜，MN是透镜的主光轴，O是透镜的光心，a和b是射向透镜的两条光线。光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点。以下说法中正确的选项是 （ ） A. 框内透镜是凸透镜，距离OP大于焦距 B. 框内透镜是凸透镜，距离OP小于焦距 C. 框内透镜是凹透镜，距离OQ大于焦距 D. 框内透镜是凹透镜，距离OQ小于焦距 3. 为纪念伽利略将望远镜用于天文观测四百周年，联合国将2023年定为国际天文年（图为宣传画），伽利略望远镜利用了透镜成像的原理。关于凸透镜成像，以下说法中正确的选项是 A. 凸透镜所成的实像都是缩小的，虚像都是放大的 （ ） B. 凸透镜所成的像都能呈现在光屏上 C. 当物体位于凸透镜的一倍焦距以内，成放大、倒立的虚像 D. 当物体位于凸透镜的两倍焦距以外，成缩小、倒立的实像 4. 为了防止陌生人闯入室内，在门上装上一个“猫眼〞使屋内的人能看清屋外的人（是一个缩小、正立的虚像），而屋外的人看不清屋内的人。那么“猫眼〞应该相当于 （ ） A. 凸面镜 B. 凹面镜 C. 凹透镜 D. 凸透镜 5. 如下列图，S´是物体S经凸透镜成的像，O1O2为主光轴，那么凸透镜一定在 （ ） A. S的左侧 B. S´的右侧 C. S和S´之间 D. S的左侧或S´的右侧 a b 6. 图a和图b是小红的两张清晰的照片，拍摄这两张照片时照相机镜头的焦距不变。以下说法中正确的选项是 （ ） A. 拍摄a时，相机与人的距离比拍b时大 B. 拍摄a时，胶片与镜头的距离比拍b时大 C. 拍摄a时，所用相机镜头的直径比较大 D. 拍摄a时，所用相机镜头的光圈比较大 7. 小明同学在听讲座时，想把银幕上用投影仪投影的彩色投影片图像用照相机拍摄下来。由于场内比较暗，他使用了闪光灯，这样拍出来的照片 （ ） A. 色彩鲜艳，比不用闪光灯清楚多了 B. 色彩被“闪〞掉了，拍到的仅有黑色的字和线条 C. 反而看不清投影到银幕上的图像，倒是把银幕上的一些污渍拍出来了 D. 与不用闪光灯时效果一样，因为拍摄的是银幕上的像，而不是实际的景物 8. 把高2cm的发光棒立于焦距为5cm的凸透镜前，在凸透镜后的光屏上成了4cm高的像。那么物体离凸透镜的距离可能是 （ ） A. cm B. 10cm C. D. 9. 某兴趣小组的同学在研究凸透镜成像规律实验时，记录并绘制了实像到凸透镜的距离v跟物体到凸透镜的距离u之间的关系如下列图，那么该凸透镜的焦距为 （ ） A. 60厘米 B. 40厘米 C. 20厘米 D. 10厘米 A a b c d B A′ B′ 10. 如下列图的是蜡烛AB通过凸透镜（透镜未画出）成像的示意图。当凸透镜放在哪点时，才能产生图中所成的像A´B´ （ ） A. a点 B. b点 C. c点 D. d点 11. 隐形眼镜是一种直接贴在角膜外表的超薄镜片，可随着眼球的运动而运动。目前使用的软质隐形眼镜是由甲醛丙烯酸羟乙酯（HEMA）制成的，中心厚度只有。近视眼患者戴的HEMA超薄镜片的边缘厚度 （ ） A. 小于 B. 大于 C. 等于 D. 任意值 12. 如下列图，以下关于显微镜的表达中正确的选项是 （ ） A. 物镜成的是虚像，目镜成的是实像 B. 物镜成缩小的实像，目镜成放大的虚像 C. 物镜成放大的实像，目镜成放大的虚像 D. 物镜和目镜都成放大的实像 13. 如下列图，有一种望远镜由两组凸透镜组成，靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜。物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于一架 （ ） A. 幻灯机 B. 投影仪 C. 放大镜 D. 照相机 二、填空题 14. 小宇的爸爸新购置了一辆小车，暑假驾车出外旅游时，一次洗车过后，车上的油漆外表 出现了不少黑点，像是烧焦了的痕迹，这是什么原因造成的呢？开学后小宇在学习物理 “透镜〞时突然领悟到了其中的道理，这是因为： 圆弧形外表 水银柱 。请你提出洗车时对车外表油漆的保护的一条合理化的建议： 。 15. 常用体温计的刻度局部为三棱体，横截面如下列图，其正面 呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数。 这是因为圆弧形玻璃的作用相当于 镜，使我们能看到 水银柱放大后的 （填“实〞或“虚〞像。 16. 平面镜、凹面镜、凸面镜、凸透镜和凹透镜都是常用的光学器件。近视眼睛的镜片是_______镜，老花眼镜的镜片是_______镜，教学投影仪上的反射镜是________镜。 17. 航空摄影人员从高空给城市拍照，假设所用的照相机镜头的焦距为80mm，那么胶卷与镜头的距离应 （填“大于〞或“小于〞）80mm，所成的像为倒立、 （填“缩小〞、 “等大〞或“放大〞）的 （填“实〞或“虚〞）像。 18. 小华参观展览会，在如下列图的一个小展室里看见一个 女导游在介绍展品，试着与她握手，却发现她是一个虚拟 导游，可望而不可即，后来他发现这个女导游只是在一个 玻璃屏风后面倒放着的电视机上经过处理的电视图象而已。 那么这个玻璃屏风是 镜，这个虚拟导游是 （选填“虚〞或“实〞）像，电视机屏幕与玻璃屏风的距离应满足的条件是 　 　　　 　　　　　　 。 19. 体育运动中，科研人员经常利用频闪摄影分析与指导 运发动的动作，如下列图。频闪摄影就是摄影光源在有 节奏的闪光时，从光源射出的光线照射到运发动身上发生 射，又通过摄影机的镜头形成 、 的 像。观察图中照片，可知频闪摄影时要求背景较 （填“亮〞或“暗〞）。 三、作图题 20. 实验中有时需要将一束粗平行光变成细平行光，这可以利用两只透镜的组合来解决。请 在如下列图的两个方框中各画出一种组合方式。     21. 在如下列图的各情况中分别填上一个不同的光学元件，使光路按图示方式改变。 22.（1）如下列图，有两条光线分别过凸透镜的两倍焦距（P）处和一倍焦距（F）处射向凸 透镜，请画出它们通过凸透镜后的光路。 （2）如下列图，OO′为凸透镜的主光轴，AB是物体，A´B´是AB由凸透镜所成的像。 B A ′ A B ′ O O ′ 在适当的位置画出这个凸透镜。 F F P P 四、探究与创新题 23. 某物理学习小组，选择如下列图的四个透镜进行探究实验（其中A、B和C、D是两组 形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成）。 （1）为了探究“凸透镜的焦距大小与透镜球形外表弯曲程度的关系〞，小组同学应选择图中 的哪两个凸透镜做实验？ 。 （2）器材确定后，小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处， 如图甲、乙所示。比较两次实验的现象，可以得到的结论是：凸透镜外表弯曲程度越大， 凸透镜的焦距越 。 （3）如果选择A、B（或C、D）两个透镜，他们还可以探究“凸透镜的焦距大小与 的关系〞。 24. 小芳同学用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律〞的实验，如下列图。 （1）要使像能够成在光屏的中央，应将光屏向 （选填“上〞或“下〞） 调整。 （2）实验过程中，当烛焰距凸透镜20cm时，移动 光屏至某一位置，在光屏上得到一个等大清晰 的像，那么该凸透镜的焦距是 cm。 （3）接着使烛焰向左移动5cm，此时应该将光屏向 （选填“左〞或“右〞）移到某一 位置，才能在屏上得到倒立、 （选填“放大〞、“缩小〞或“等大〞）的清晰的 像。 25. 小刚同学用几个不同焦距的凹透镜和凸透镜、一个能发出平行光束的光源和一组眼睛模型来探究矫正视力的方法，如以下列图所示： （1）模型中的凸透镜相当于眼睛的 ，烧瓶的后壁相当于眼睛的 ，着色液体那么表示玻璃体。 （2）用平行光束照射每个眼睛模型，根据光束聚焦位置可以确定甲是 眼模型，乙是 眼模型，丙是 眼模型。 （3）在探究近视眼的矫正过程中，你认为 模型前加一个焦距适宜的 透镜，能 使光束会聚在视网膜上。 （4）在探究远视眼的矫正过程中，你认为 模型前加一个焦距适宜的 透镜，能 使光束会聚在视网膜上。 26. 如图a所示，甲、乙、丙、丁是镜头焦距不同的四架相机，它们所用的底片规格相同。分别用它们在同一地点拍摄同一景物。我们可以判定，在图b中，照片 是用甲拍摄 的，照片 是用乙拍摄的，照片 是用丙拍摄的，照片 是用丁拍摄的。 图a 图b
