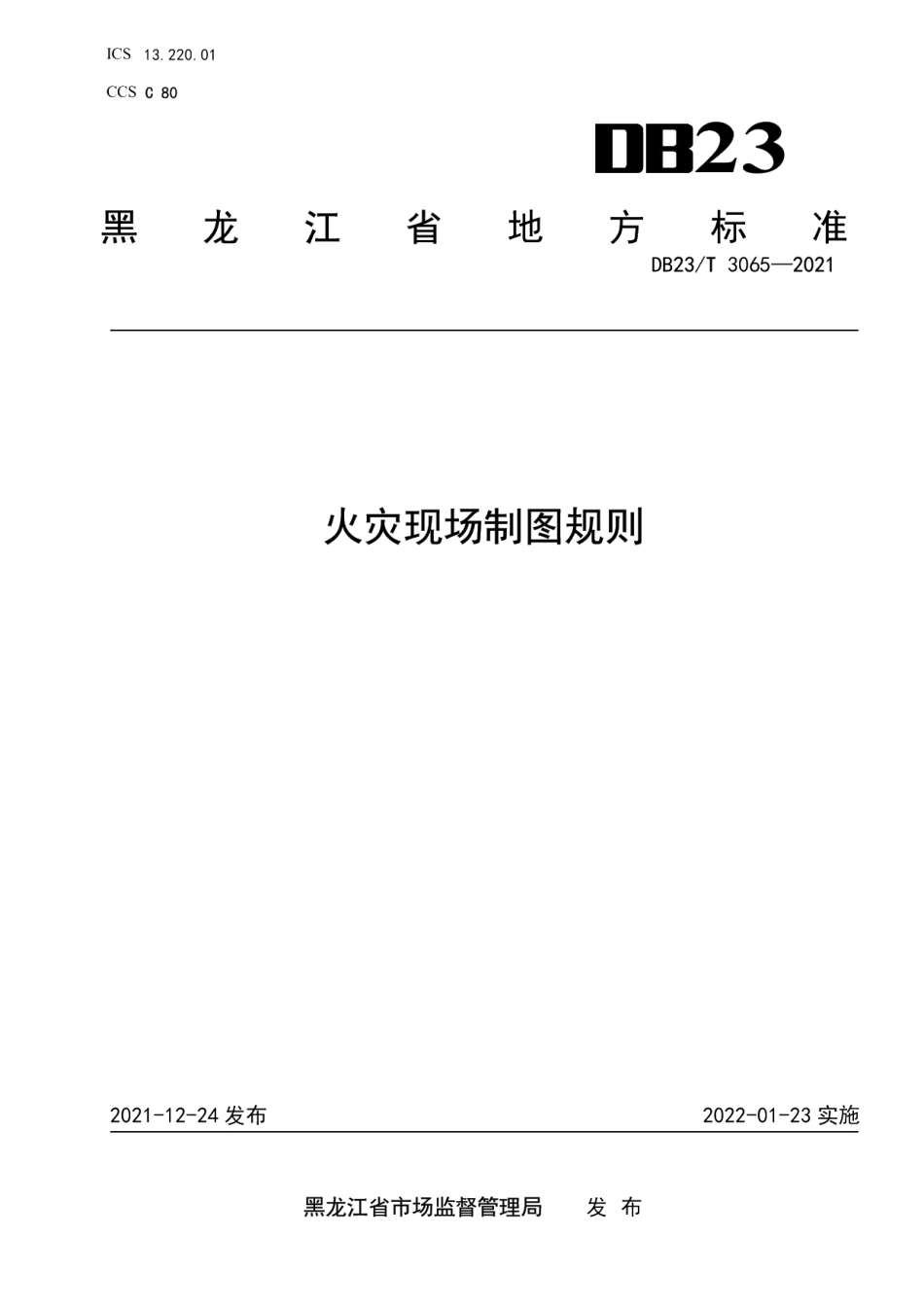

DB23T 3065-2021火灾现场制图规则.pdf

DB23/T3065-2021火灾现场制图规则1范围本文件规定了火灾现场制图的制图要求、制图要素、归档要求。本文件适用于消防救援机构按照一股程序开展火灾调查中的现场制图。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5907.4一2015消防词汇第4部分：火灾调查3术语和定义GB/T5907.4一2015界定的以及下列术语和定义适用于本文件。3.1过火面积the area of an fire involved火灾高温作用所涉及的范围。来源：GB/T5907.4一2015,2.1.103.2火灾现场fire scene发生火灾的区域和留有火灾原因有关的痕迹、物证的场所。来源：GB/T5o7.1-2015,2.1.113.3起火部位area of origin火灾起始的房间或区域。来源：GB/T5907.4一2015,2.1.153.4起火点point of origin火灾起始的地点。来源：GB/T5907.4-2015,2.1.163.5火灾现场制图drafting of fire scene以制图的方式，清晰、准确反映火灾事故现场方位、方向、尺寸、过火区域或范丽、起火点、引火源、起火物位置、尸体位置和方向等要素。4制图要求4.1一般要求
