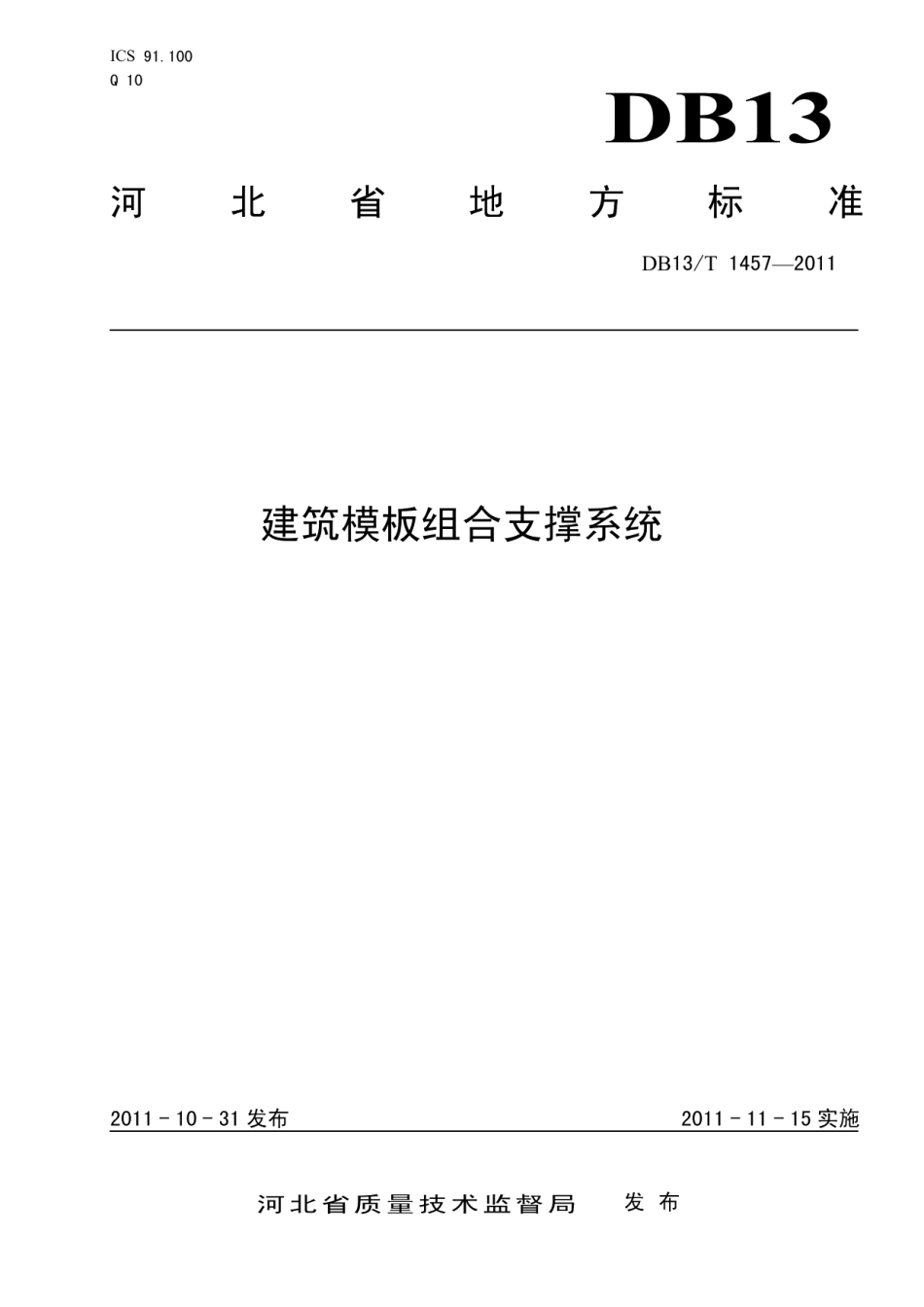

DB13T
1457-2011建筑模板组合支撑系统
1457
2011
建筑
模板
组合
支撑
系统
DB13/T1457-2011表5.1构件材料选用控制方式主楞、次楞、次钢背楞、主钢背楞应采用物理、机械性能不低于GB/T700规定的Q235碳素结构钢制造立杆、横拉杆、斜支杆应采用符合GB/T3091的低压流体输送用焊接钢管制造。调整丝杠、锁紧螺母、穿墙螺杆及蝶形应采用其物理、机械性能不低于GBT700规定的由供应商提供有效合螺母、弓形扣件。Q235碳素结构钢的材料制造。格质量证明立柱、横拉杆连接节点模块中的承插板立柱、横拉杆连接节点模块中的插头应采用符合GBT11352规定的ZG230一450铸钢铸造成型。其他构件应采用其物理、机械性能不低于GB/T700规定的Q235碳素结构钢的材料制造。5.3.5立柱部件中的立杆主截面宜为管材,设计截面惯性矩不应低于710mm。5.3.6立杆长度允许误差不大于5mm,直线度误差不得大于1.0mm/m,断面与轴线垂直度不得大于0.5mm,立杆上焊接的与横拉杆连接模块插盘与立杆轴线的垂直度误差不得大于2.0mm,:接长套管的承插长度不大小于150mm;接长套管和承插立杆之间的配合间隙在2.0mm3.0mm。5.3.7立柱中的调整螺纹和可调斜支杆的调整丝杠应采用梯形螺纹,其中立柱调整螺纹的公称直径应不小于40mm。5.3.8立柱、横拉杆连接节点模块应配合紧密,插装、拆卸灵活方便,保证整体安装时稳固可靠:按6.4.2.2试验连接的构架中,由立杆、横拉杆构成的平面上,两根立杆端点间对角线差不得大于对角线长度的0.5%。5.3.9主、次楞连接节点模块应采用承插结构,保证装拆方便、简捷,具有良好的互换性。5.3.10横拉杆与承插头焊接组件的长度尺寸应形成标准系列,其尺寸误差不得大于2.0mm:两端平行度不得大于1.0mm:端面与轴线垂直度不得大于1.0mm。5.3.11各焊接零部作焊接部位应焊接牢固,焊缝应均匀,不得出现漏焊、夹渣、咬肉等严重焊接缺陷。5.4整体要求5.4.1各型号组合支撑系统适应的浇筑面积应在标称可调范围内自由调整,主楞长度调整应方便灵活、固定稳固,顶杆、斜支杆的高度(长度)淌整应保证调整灵活、锁紧可靠。5.4.2产品各部位表面均应在基体除锈、除油后采用电泳涂漆或镀锌以上表面防护措施。5.4.3模板组合支撑系统安装组合后,应能调整其与模板接触平面的平整度,调整后的上平面不应存在严重凹凸现象,相邻部位最大允许误差不大于2mm。5.4.4抗弯强度试验:主楞(主钢背楞)、次楞(次钢背楞)成其有足够的强度和刚性,在集中载荷P的作用下不得出现永久变形或破坏。5.4.4.1载荷值P的计算与取值载荷值P按下式计算:P=(1/2)G.B.L计算与取值按表5-23
