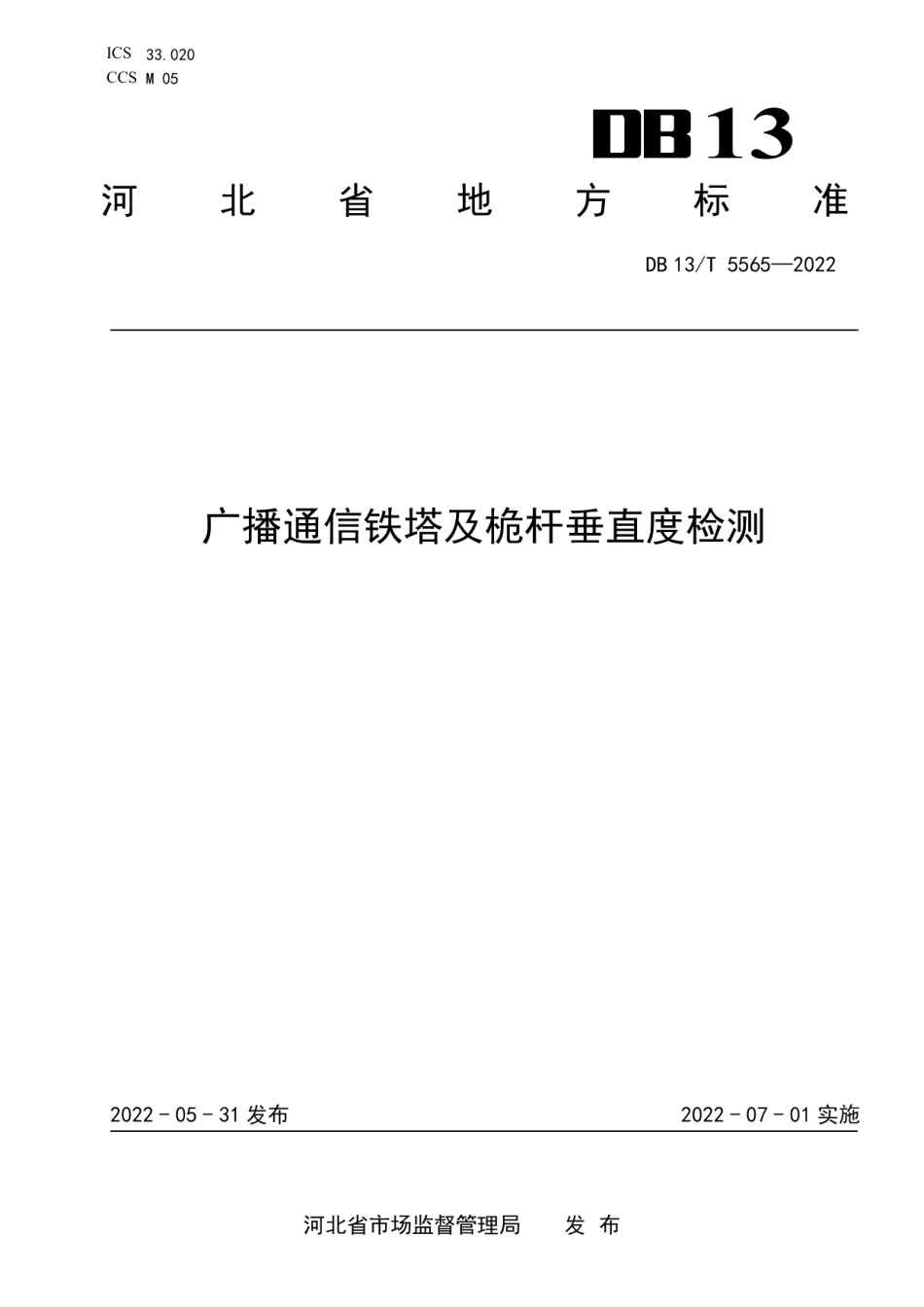

DB13T 5565-2022广播通信铁塔及桅杆垂直度检测.pdf

DB13/T5565-2022表1检测设备相关信息检测设备规格检测设备用途检测设备名称测量范围准确度检测环境风速数字式风速仪0m/s30m/s0.01m/s检测角度、距离全站式电子速测仪角度060、距离0m500m角度1、距离1mm检测距离钢卷尺0m100m1mm500mm725mm、700mm925mm、900检测直径尺mm1125mm、1100mm1325mm、0.02mm1300mm1525mm、1500mm1725mm、1700mm1925mm检测高度差塔式水准标尺0m5m1mm5.1.2检测环境检测时的风速应不大于1.5m/s,检测时仪器不得受太阳光直接照射。5.2检测过程5.2.1单管塔等观测不到塔底形心的塔型5.2.1.1测站的确定测站A和B距离铁塔应不小于1.5倍的塔体总高度H,两测站与铁塔形成的交会角应为直角。例如，测站A为南北方向，则测站B应为东西方向。全站仪架设示意图见图1。hia37h3图1全站仪架设示意图5.2.1.2塔顶中心相对于塔底中心沿B站方向偏移分量的测定。将全站仪安置在A站，调试和整平好仪器。测出与铁塔底部法兰相切的左右两个方向的夹角a,用测回法再次观测两方向的夹角，计算出平均夹角a,a=(a1+a2)/2,平分角a即可找到铁塔底面形心所在的竖直平面。3
