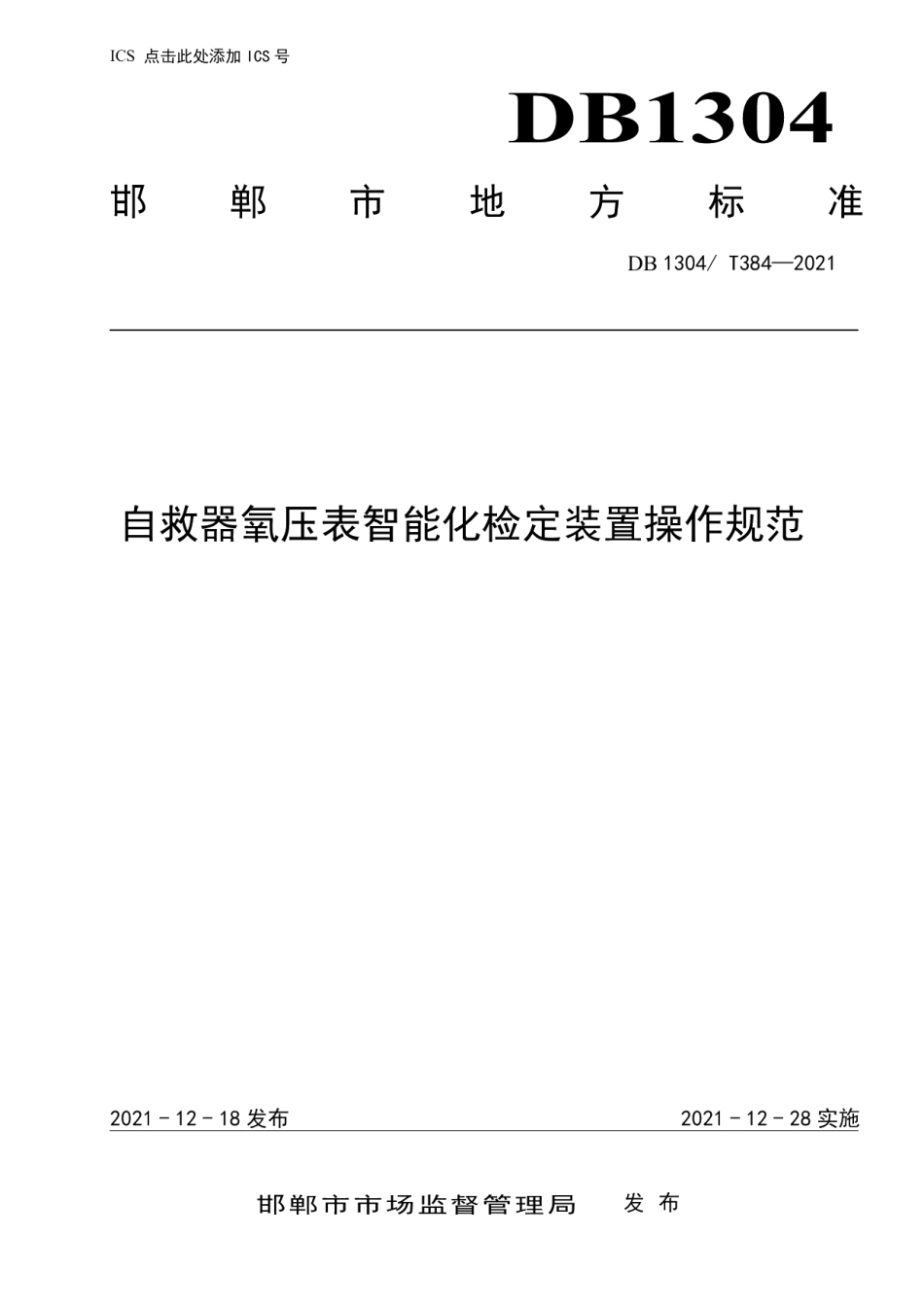

DB1304T 384-2021自救器氧压表智能化检定装置操作规范.pdf

DB1304/T3842021自救器氧压表智能化检定装置操作规范1范围本规范规定了自救器氧压表智能化检定装置操作规范的术语和定义、检定前准备、检定过程、结果处理。本规范适用于应用自救器氧压表智能化检定装置进行自救器氧压表检定操作。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JJG52-2013弹性元件式一般压力表、压力真空表和真空表检定规程3术语和定义下列术语和定义适用于本规范。3.1自救器氯压表智能化检定装置用于进行自救器氧压表便携高效智能化检定，并进行数据记录、保存及打印检定结果的装置，包括高效智能检定装置1台、“0”型工装台1台、打印机1台、计算机1台并配备ACl检定/校准系统软件。3.2“0”型工装台采用“0”型工装形式，设计有安全防护罩，具有体积小、操作简单、读数方便等优点，实现8块氧压表同时安装检定，操作过实现了安全防护。3.3ACaI检定/校准系统软件智能检定软件，用于进行标准表数据读取及被检表数据记录、存储及打印检定结果等。4检定前准备4.1检定条件4.1.1检定温度：(205)：4.1.2相对湿度：85%：4.1.3环境压力：大气压力：4.1.4仪表在检定前应在以上环境条件下至少静置2h,检定室对开展检定时的环境条件进行测量并填写温湿度控制记录。1DB1304/T384-20215.2外观检查5.2.1氧压表应装配牢固，无松动现象。5.2.2氧压表的可见部分应无明显瑕疵、划伤，连接件应无明显的毛刺和损伤。5.2.3氧压表应有如下标志：产品名称、计量单位和数字、出厂编号、生产年份、测量范围、准确度等级、制造商名称或商标、制造计量器具许可证标志及编号等.5.2.4应在氧压表分度盘上标示出被测介质的名称和被测介质的颜色警示标记。在采用颜色警示标记时，应在分度盘上氧压表名称下面画一标示横线，标示横线的颜色见表3。氧压表还必须在分度盘上标以红色、“禁油”字样或标有规范的禁油标志；表3被检测介质颜色说明被测介质标示横线的颜色氧天蓝色氢绿色乙炔白色氨黄色其他可燃（助燃）性气体红色5.2.5氧压表表面玻璃应无色透明，不得有妨碍计数的缺陷或损伤。5.2.6氧压表分度盘应平整光洁，数字及各标志应清晰可辨。5.2.7氧压表指针指示端应能覆盖最短分度线长度的1/32/3，带设定指针的氧压表其设定指针指示端应能覆盖主要分度线长度的1/42/4。5.2.8氧压表指针指示端的宽度应不大于分度线的宽度。5.2.9具有调零装置的氧压表，其调零装置应灵活可靠。5.2.10测量范围的上限应符合以下系列中之一：(110n,1.610n,2.510n,410n,610n)/Ta、kPa或MPa,式中：n为正整数、负整数或零；5.2.11分度值应符合以下系列中之一：(110n,210n,510n)/Pa、kPa或MPa。式中：n为正整数、负整数或零。5.3设备连接5.3.1将标准表（数字压力表）安装在氧压表便携高效智能化检定成套装置上。5.3.2用USB线将标准表与计算机相连接。5.3.3将计算机与打印机相连接。3
