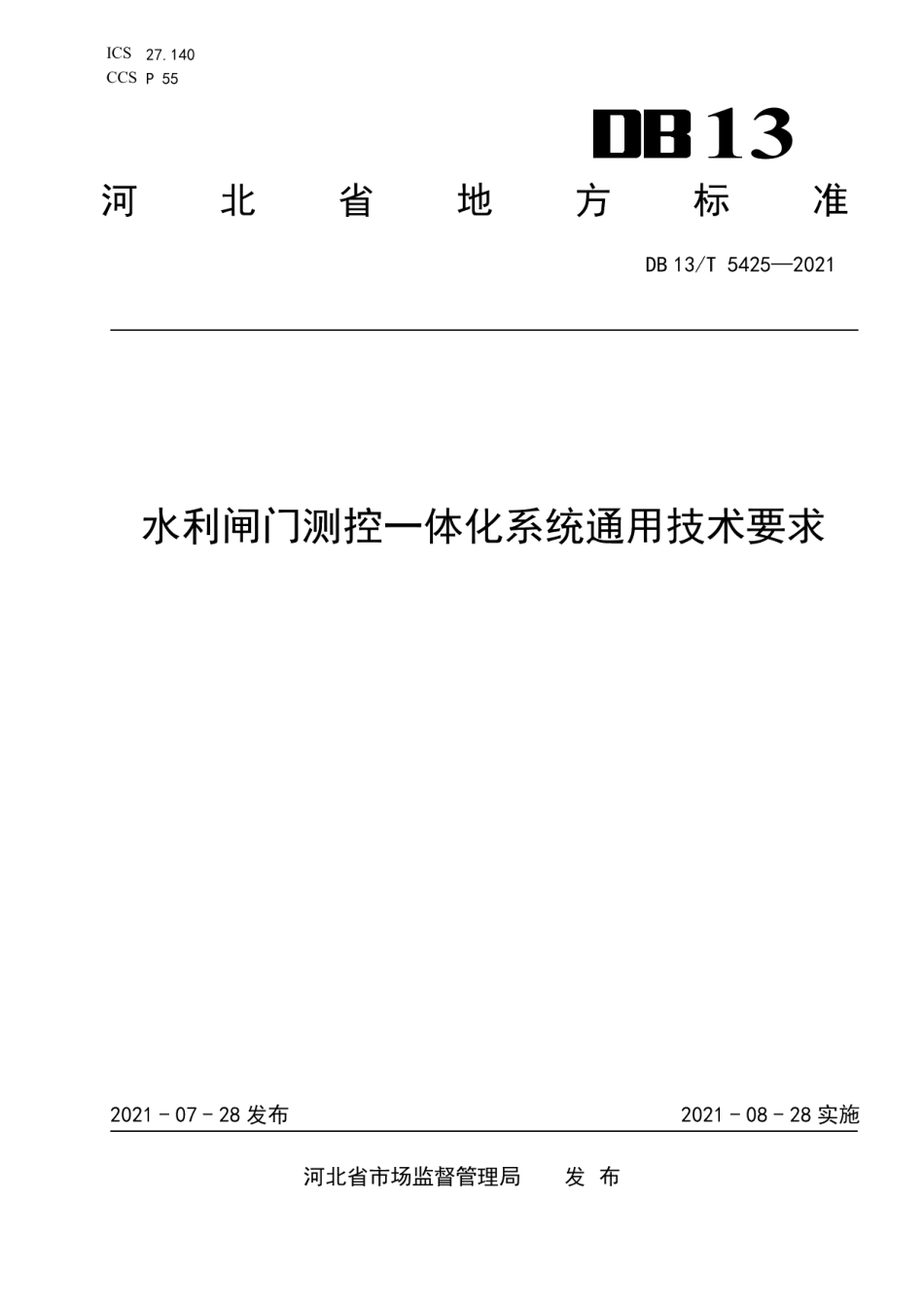

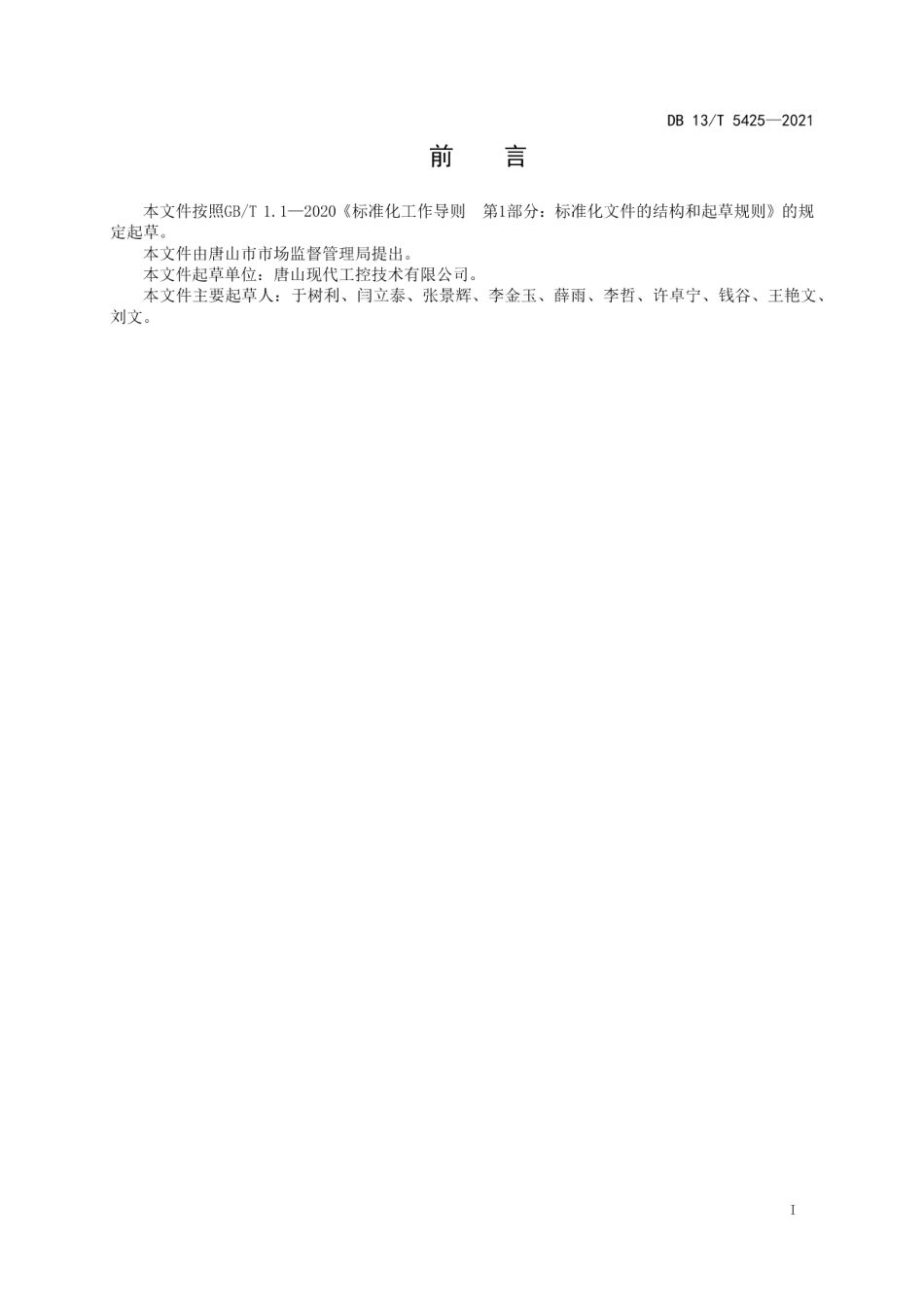

ICS 27.140CCS P 55DB13河北省地方标准DB13/T5425-2021水利闸门测控一体化系统通用技术要求2021-07-28发布2021-08-28实施河北省市场监督管理局发布DB13/T5425-2021前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由唐山市市场监督管理局提出。本文件起草单位：唐山现代工控技术有限公司。本文件主要起草人：于树利、闫立泰、张景辉、李金玉、薛雨、李哲、许卓宁、钱谷、王艳文、刘文。IDB13/T5425-2021水利闸门测控一体化系统通用技术要求1范围本文件规定了水利闸门测控一体化系统的术语和定义、系统结构、分类方式、技术要求、试验条件及方法、安装及调试和运行及维护。本文件适用于灌区的闸门量水和闸门测控设备所构成的水利闸门测控一体化系统。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4208外壳防护等级(IP代码)GB/T9359水文仪器基本环境试验条件及方法GB/T19677水文仪器术语及符号GB/T19705水文仪器信号与接口GB/T20204水利水文自动化系统设备检验测试通用技术规范GB/T21303-2017灌溉渠道系统量水规范GB/T27994水文自动测报系统设备通用技术条件SL/T722水工钢闸门和启闭机安全运行规程3术语和定义GB/T19677界定的以及下列术语和定义适用于本文件。3.1水利闸门测控一体化系统集闸门启闭机调控、闸门开度及上下游水位监测、流量计算、闸门限位及防卡保护、电源管理、自动/手动切换、数据传输及测控终端、防盗防护等多种功能为一体的系统。3.2闸门测控终端能自动完成闸门开度、水位、流量、闸门限位、防卡信号的采集、存贮、编码及传输控制，并通过集成式的传输信道，自动完成数据传输的测控终端。4系统结构及分类组成4.1系统结构4.1.1闸门按材料分类，包括金属、混凝土及其他材料闸门。4.1.2启闭机用于升降闸门的装置，包含螺杆、卷扬、液压等形式启闭机。4.1.3测控一体装置总成包括闸门测控终端、驱动机构、闸门限位及防卡保护装置、自动/手动切换机构、闸门开度及电源管理模块。1
