2023年脚手架施工安全管理制度.docx

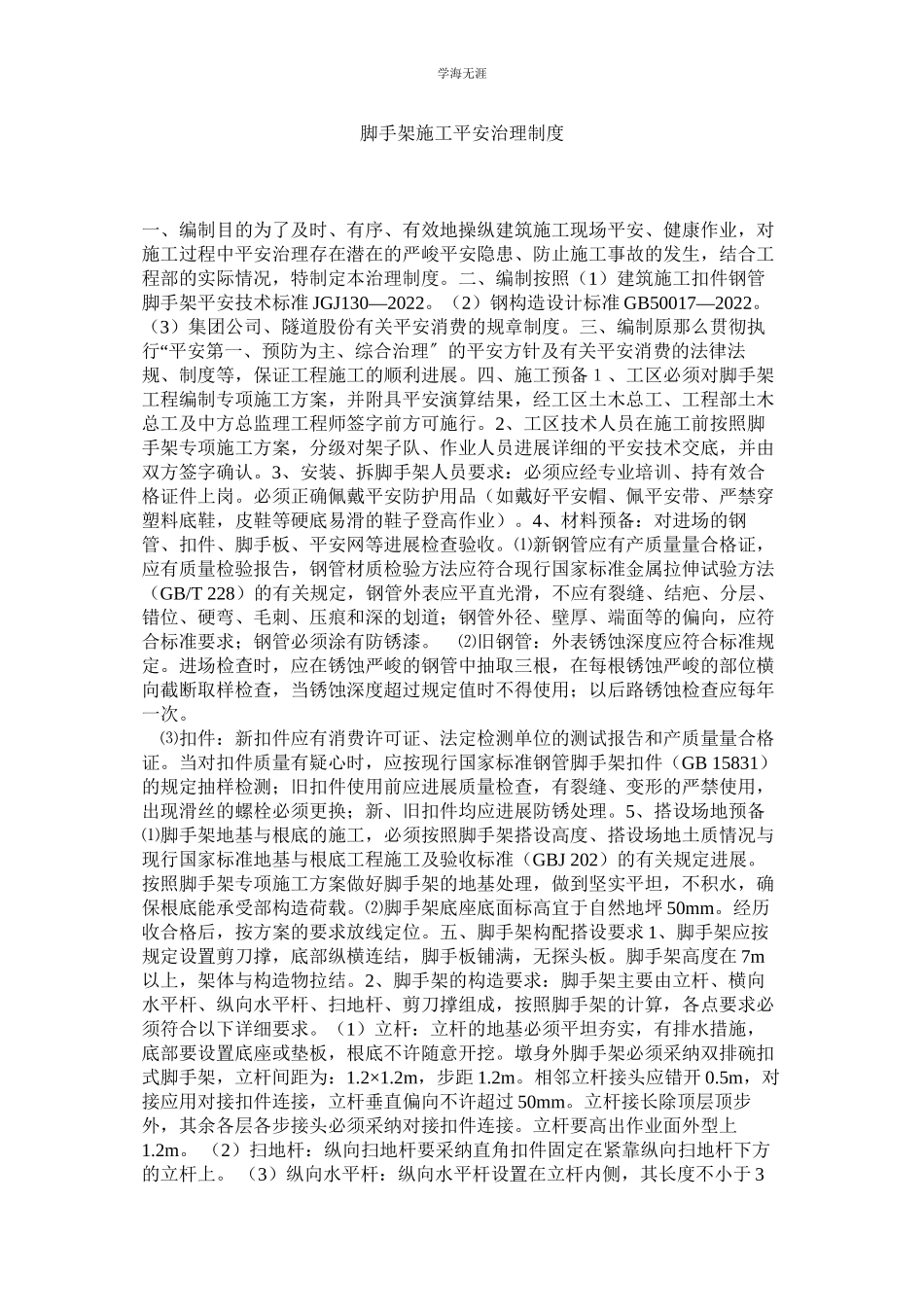

学海无涯 脚手架施工平安治理制度 一、编制目的为了及时、有序、有效地操纵建筑施工现场平安、健康作业，对施工过程中平安治理存在潜在的严峻平安隐患、防止施工事故的发生，结合工程部的实际情况，特制定本治理制度。二、编制按照（1）建筑施工扣件钢管脚手架平安技术标准JGJ130—2022。（2）钢构造设计标准GB50017—2022。（3）集团公司、隧道股份有关平安消费的规章制度。三、编制原那么贯彻执行“平安第一、预防为主、综合治理〞的平安方针及有关平安消费的法律法规、制度等，保证工程施工的顺利进展。四、施工预备１、工区必须对脚手架工程编制专项施工方案，并附具平安演算结果，经工区土木总工、工程部土木总工及中方总监理工程师签字前方可施行。2、工区技术人员在施工前按照脚手架专项施工方案，分级对架子队、作业人员进展详细的平安技术交底，并由双方签字确认。3、安装、拆脚手架人员要求：必须应经专业培训、持有效合格证件上岗。必须正确佩戴平安防护用品（如戴好平安帽、佩平安带、严禁穿塑料底鞋，皮鞋等硬底易滑的鞋子登高作业）。4、材料预备：对进场的钢管、扣件、脚手板、平安网等进展检查验收。⑴新钢管应有产质量量合格证，应有质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T 228）的有关规定，钢管外表应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏向，应符合标准要求；钢管必须涂有防锈漆。　⑵旧钢管：外表锈蚀深度应符合标准规定。进场检查时，应在锈蚀严峻的钢管中抽取三根，在每根锈蚀严峻的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；以后路锈蚀检查应每年一次。 　⑶扣件：新扣件应有消费许可证、法定检测单位的测试报告和产质量量合格证。当对扣件质量有疑心时，应按现行国家标准钢管脚手架扣件（GB 15831）的规定抽样检测；旧扣件使用前应进展质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；新、旧扣件均应进展防锈处理。5、搭设场地预备⑴脚手架地基与根底的施工，必须按照脚手架搭设高度、搭设场地土质情况与现行国家标准地基与根底工程施工及验收标准（GBJ 202）的有关规定进展。按照脚手架专项施工方案做好脚手架的地基处理，做到坚实平坦，不积水，确保根底能承受部构造荷载。⑵脚手架底座底面标高宜于自然地坪50mm。经历收合格后，按方案的要求放线定位。五、脚手架构配搭设要求1、脚手架应按规定设置剪刀撑，底部纵横连结，脚手板铺满，无探头板。脚手架高度在7m以上，架体与构造物拉结。2、脚手架的构造要求：脚手架主要由立杆、横向水平杆、纵向水平杆、扫地杆、剪刀撑组成，按照脚手架的计算，各点要求必须符合以下详细要求。（1）立杆：立杆的地基必须平坦夯实，有排水措施，底部要设置底座或垫板，根底不许随意开挖。墩身外脚手架必须采纳双排碗扣式脚手架，立杆间距为：1.2×1.2m，步距1.2m。相邻立杆接头应错开0.5m，对接应用对接扣件连接，立杆垂直偏向不许超过50mm。立杆接长除顶层顶步外，其余各层各步接头必须采纳对接扣件连接。立杆要高出作业面外型上1.2m。 （2）扫地杆：纵向扫地杆要采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。 （3）纵向水平杆：纵向水平杆设置在立杆内侧，其长度不小于3跨；接长采纳对接扣件连接，对接扣件要互相交织布置，两根相邻的大横杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的间隔不小于500mm，各接头中心至最近主接点的间隔不大于纵距的1/3。 （4）横向水平杆：主节必须设置一跟横向水平杆，用直角扣件扣接且严禁撤除；作业层上非主节点处的横向水平杆，按照支承脚手板的需要等间距设置，最大间距不大于纵距1/2。 （5）剪刀撑：剪刀撑采纳一般钢管，严禁使用一般钢管搭设脚手架。搭设应将底部斜杆与立杆的连接点，在扫地杆处，均应扣在立杆上，另一根可扣在小横杆伸出局部。每道剪刀撑跨越立杆的根数为5根，每道剪刀撑宽度4跨，6m长，斜杆与地面的倾角为60°。所有剪刀撑沿架高连续设置，剪刀撑的连接采纳搭接。 （6）脚手板：使用竹笆脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上。脚手板搭设时接头必须支在横向水平杆上，搭设长度为250mm，其伸出横向水平杆的长度为100mm。作业层端部脚手板探头长度为150mm，其板长两端均要与支承杆可靠的固定。 （7）平安网：立网采纳全封闭式密目网，立网应搭设在纵向水平杆的内侧；平网每间隔3～6m搭设一道平网。平安网必须采纳合格产品。 3、脚手架的搭设程序脚手架搭设顺序为：地基处理→摆放垫木→摆放扫地杆→ 树立杆并与扫地杆扣牢→扣纵向水平杆并与各立杆扣牢→扣横向水平杆 → 加临时斜撑→扣安二、三、四纵向水平杆→扣牢横向水平杆→接立杆→加设剪刀撑→挂平安网。4、脚手架的搭设要求（1）脚手架必须配合施工进度搭设，一次搭设高度不超过相邻作业高度以上两步； （2）每搭设一部脚手架后，应按标准规定进展校正步距、纵距、横距及立杆的垂直度； （3）垫板要精确安放在定位线上；垫板采纳不小于2跨、厚度为75mm的木垫板； （4）相邻立杆的对接扣件不得在同一高度内，错开间隔为3m； （5）剪刀撑搭设要随立杆、横向水平杆和纵向水平杆等同步搭设； （6）扣件螺栓拧紧扭力矩不小于40Nm，且不得大于65 Nm；（7）在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的互相间隔不应大于150mm； （8）对接扣件开口应朝上或朝内； （9）各杆件端头伸出扣件盖板边缘的长度不应小于100mm； 六、斜道的栏杆和脚手板的搭设1、高度不大于6m的脚手架，宜采纳一字型斜道；2、高度大于6m的脚手架，宜采纳之字型斜道；3、栏杆和挡脚板均应搭设在外立杆的内侧； 中栏杆应居中设。4、运料斜道宽度不宜小于1.5 m，坡度宜采纳1∶6，人行斜道宽度不宜小于1m，坡度宜采纳1∶3；5、拐弯处应设置平台，其宽度不应小于斜道宽度； 　　6、斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m，挡脚板高度不应小于180mm； 　　7、运料斜道两侧、平台外围和端部均应规定设置连墙件；每两步应加设水平斜杆；8、脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm； 　　9、脚手板顺铺时，接头宜采纳搭接；下面的板头应压住上面的板头，板头的凸棱外宜采纳三角木填顺； 　　10、人行斜道和运料斜道的脚手板上应每隔250~300mm设置一根防滑木条，木条厚度宜为20~30mm。剪刀撑采纳一般钢管。严禁使用一般钢管搭设脚手架。搭设应将底部斜杆与立杆的连接点，在扫地杆处，均应扣在立杆上，另一根可扣在小横杆伸出局部。每道剪刀撑跨越立杆的根数为5根，每道剪刀撑宽度4跨，6m长，斜杆与地面的倾角为60°。所有剪刀撑沿架高连续设置，剪刀撑的连接采纳搭接。11、脚手架应铺满、铺稳，离开物体间120~150mm； 　　12、采纳对接或搭接时均应符合规定；脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上；13、斜道两侧及平台外围均应设置栏杆及挡脚杆， 栏杆高度应为１.2m，踢脚杆高度仅为０.3m，内侧应挂设密目网封闭。14、脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于５００mm。七、脚手架的验收脚手架搭设完毕，应由现场施工技术员、平安员、架子班班长共同进展自检，自检合格后，填写检查记录，报工区土木总工程师核查，由工区土木总工程师组织专职总监/副总监/安质部长、工程部长等进展验收，验收合格后填写验收单，方可投入使用。
