10kV电缆冷缩终端头制造安装作业标准
本标准规定了10kV电缆冷缩终端头制造安装作业需做的预备工作、平安卡控点、作业流程及质量标准。
一、适用范围:本标准适用于朔黄铁路肃宁分公司10kV电缆冷缩终端头制造安装作业。
二、编制按照:铁运〔1999〕103号文件、北京铁路局企业标准Q/BT 143—96、朔黄铁路开展有限责任公司企业标准。
三、预备工作:
1、平安防护:作业人员正确佩戴劳动保护用品;对运转电缆制造更换冷缩终端头作业时,涉及打算申报、工作票签发与审核、料想会、停电作业、作业完毕等工作及平安措施,按朔黄铁路开展有限责任公司企业标准Q/SHTL015.09-2023电力设备停电作业标准中有关要求及程序进展办理;新建线路作业时留意与相邻带电线路间隔,并做好现场防护。
2、人员组织:工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人。
3、工器具材料:
材料要求:规格型号正确、质量合格、数量满足需要,工器具要求:质量合格、平安可靠、数量及型号满足需要。
材料:冷缩终端头及附件、铜线耳、接线端子、焊锡、焊膏、破布、镀锌钢管、固定电缆抱箍、电工胶带〔黄、绿、红、黑四色〕等。
登高工具:脚扣、平安帽、平安带等。
通讯防护器具:对讲机、标示牌〔禁止类、同意类和警告类〕、个人保安线、防护服、绝缘鞋、手套等。
绝缘工具:验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线〔含接地针〕、绝缘靴。
个人工具:电工钳、扳手、螺丝刀、手锤、小绳及工具包等。

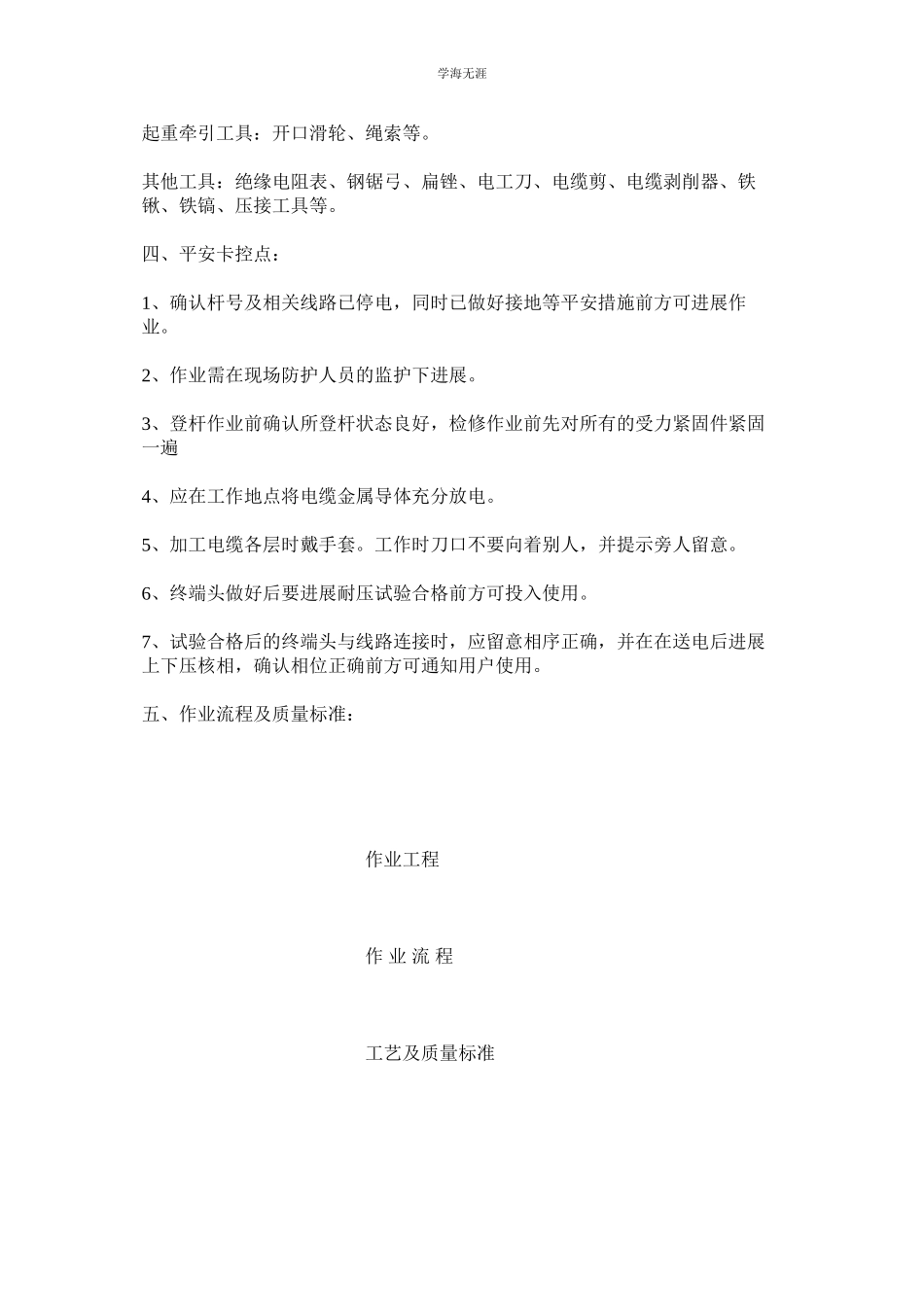

起重牵引工具:开口滑轮、绳索等。
其他工具:绝缘电阻表、钢锯弓、扁锉、电工刀、电缆剪、电缆剥削器、铁锹、铁镐、压接工具等。
四、平安卡控点:
1、确认杆号及相关线路已停电,同时已做好接地等平安措施前方可进展作业。
2、作业需在现场防护人员的监护下进展。
3、登杆作业前确认所登杆状态良好,检修作业前先对所有的受力紧固件紧固一遍
4、应在工作地点将电缆金属导体充分放电。
5、加工电缆各层时戴手套。工作时刀口不要向着别人,并提示旁人留意。
6、终端头做好后要进展耐压试验合格前方可投入使用。
7、试验合格后的终端头与线路连接时,应留意相序正确,并在在送电后进展上下压核相,确认相位正确前方可通知用户使用。
五、作业流程及质量标准:
作业工程
作 业 流 程
工艺及质量标准
10KV电缆冷缩终端头制造安装作业
10KV电缆冷缩终端头制造安装作业
1、摇测电缆绝缘及放电。
2、开剥电缆。
3、安装接地线。
4、包绕PVC带。
5、装三叉手套。
6、套冷缩管。
7、作标识〔相色带〕。
8、安装接线端子。
9、试验。
10、安装电缆终端、恢复现场。
1、电缆绝缘电阻测试合格后,对摇测的电缆充分放电;穿入镀锌钢管。
2、将电缆置于终端位置,终端1米范围内电缆护套擦洗干净;剥除电缆外护套,按照尺寸要求剥切电缆外套,铠装及衬垫层A+B〔A为540-660mm,B为接线端子孔深+5mm〕,衬垫层留10mm;再往下剥切25mm的护套,露出铠装,并擦洗剥切区往下50mm长护套外表污垢。锯痕深度为2/3钢铠厚度,用螺丝刀将缺口挑起,用钳子钳住缺口卷动扯开钢带。用钳子打平钢带断口;护套口往下25mm处包绕两层绝缘自粘带;在顶部包绕PVC带,将铜屏蔽带固定。
3、在护套口往上90mm的铜带上,分别装上接地铜环,将三条铜编织线一起搭在钢铠上;用恒力弹簧将接地线三条铜带一起固定在钢铠上。
4、在三个接地铜环上包绕PVC带;用PVC带将钢铠,恒力弹簧及衬垫层全部包绕覆盖;将接地线贴放在护口下方的绝缘带上,然后包绕绝缘自粘带,将接地线夹在中间,构成防水口。
5、将冷缩三叉手套放到电缆根部,逆时针抽掉芯绳,先收缩颈部,然后分别收缩三叉;用PVC带将地线固定在电缆上。
6、套入冷缩直管,与三叉手指搭接15mm,逆时针抽掉芯绳,使其收缩。
7、冷缩式套管上往上留45mm的铜屏蔽带,其余的切除;铜屏蔽带往上留5mm的半导体层,其余的全部剥除;按接收的深度加上10mm切除顶部绝缘;套管往下40mm处,包绕PVC带作标识。
8、压接接线端子,锉平打光毛刺,同时清洗干净;用清洗剂将主绝缘清洗干净;在半导电体与主绝缘的搭接处涂上硅脂,将剩余硅脂涂在主绝缘外表;套入冷缩式终端,定位于PVC标识处。逆时针抽掉芯绳,使终端固定收缩;用绝缘带填平接线端子与主绝缘之间的空隙。然后,从绝缘管开始,半叠式包绕硅橡胶带一个来回至接线端子上。假设接线端子的宽度大于冷缩终端的直径时,应先安装终端,最后压接接线端子。
9、进展主绝缘的绝缘电阻和交流耐压试验,采纳5000V兆欧表进展主绝缘的绝缘电阻试验。
10、安装固定电缆抱箍;将试验合格的电缆固定在杆上,多余量电缆在杆下盘圈埋设,埋深不低于0.8M,固定镀锌钢管,钢管埋入地下不低于0.2M;将终端头与架空线路相相连,两接线端子接触面应打磨并涂电力复合脂,连接螺栓上涂凡士林;安装埋设各类标识;清理现场,保证现场无遗留物。到达工完、场清、料净;撤除平安措施。
