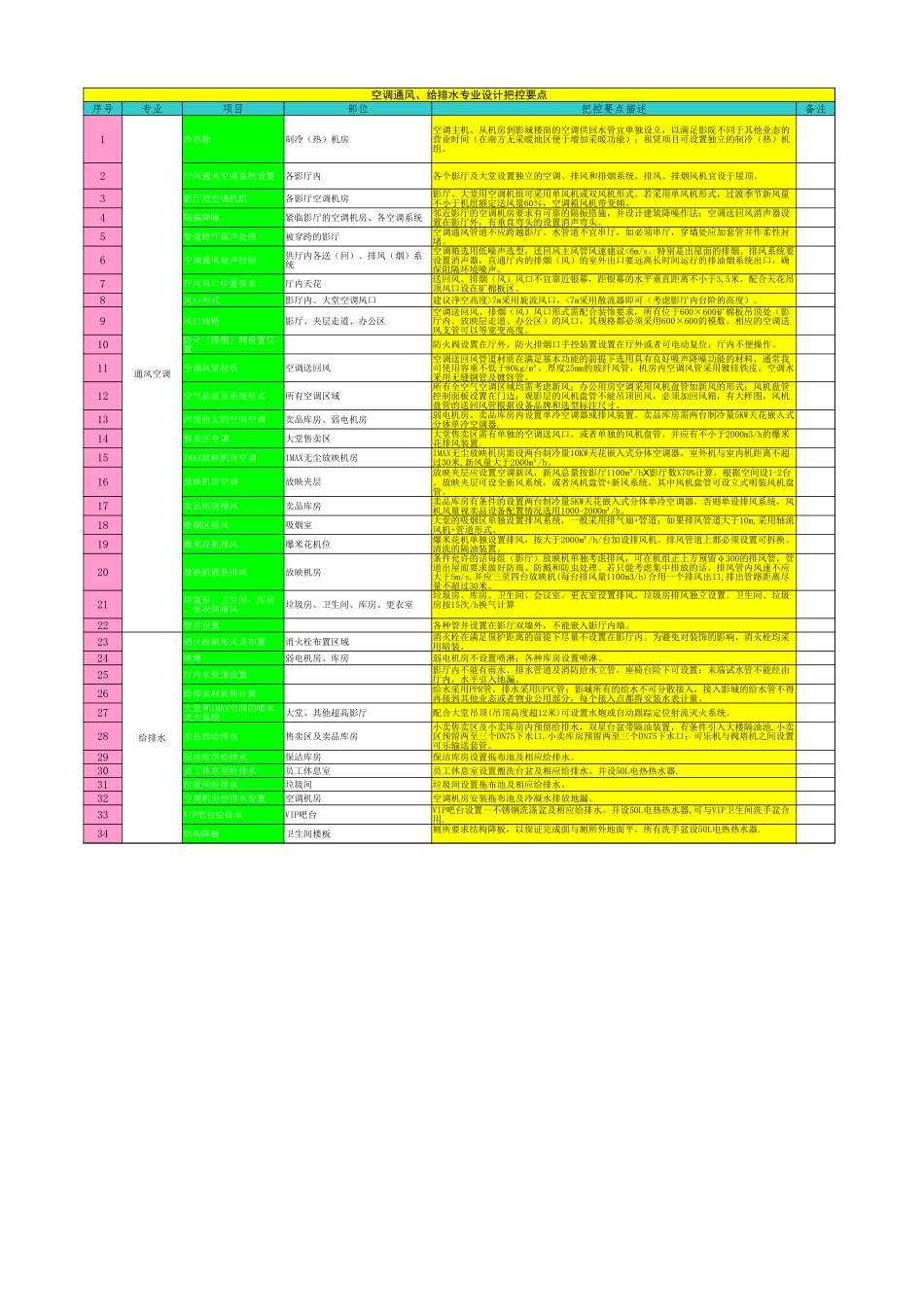

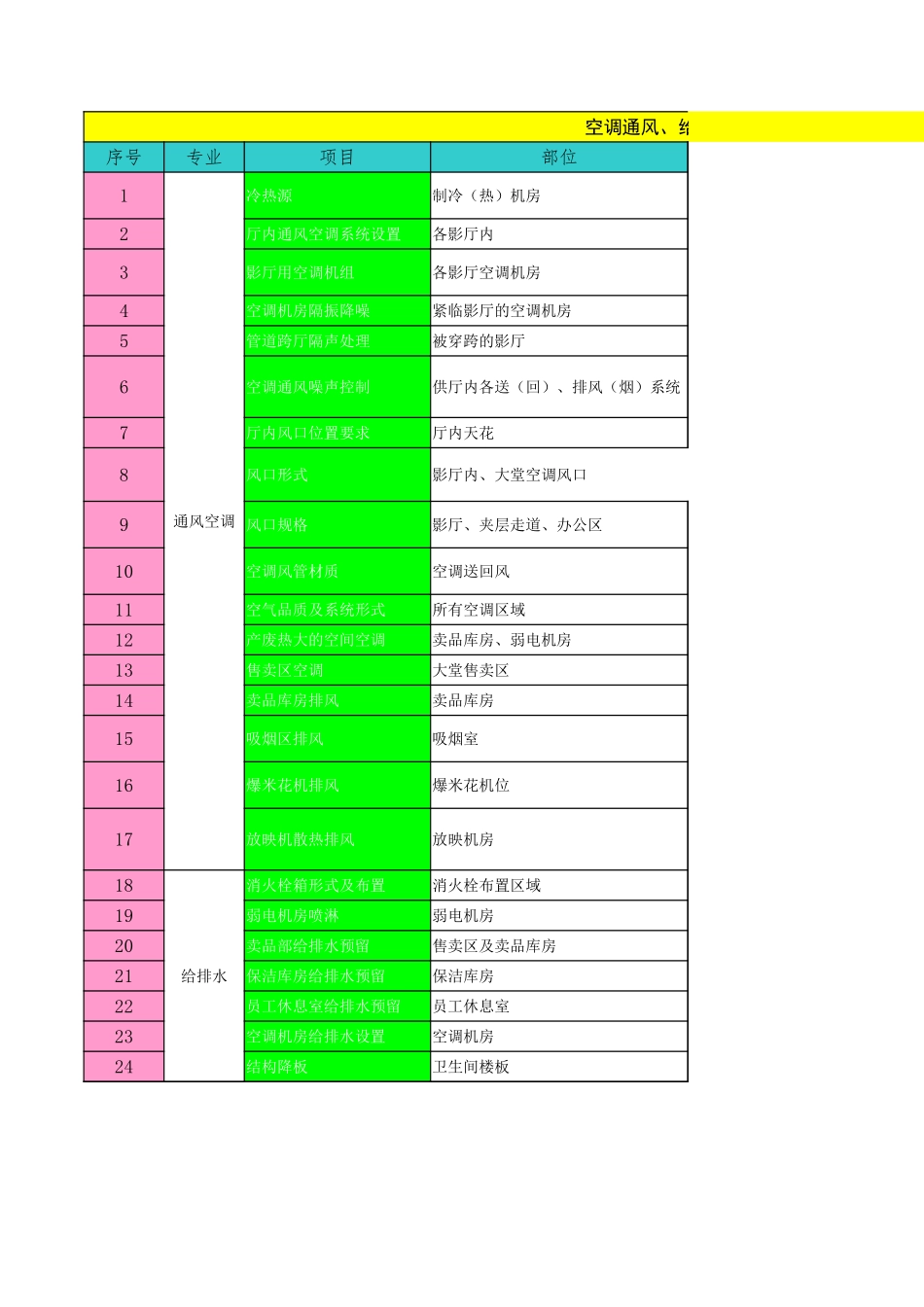

影城通风空调、给排水专业设计把控要点学暖通 就进VIP培训班杜老师 微信/QQ 836667919 树上鸟教育暖通设计交流群 297409511 微信群 836667919空调通风、给排水专业设计把控要点序号专业项目部位把控要点描述备注1通风空调冷热源制冷（热）机房空调主机、从机房到影城楼面的空调供回水管宜单独设立，以满足影院不同于其他业态的营业时间（在南方无采暖地区便于增加采暖功能）；租赁项目可设置独立的制冷（热）机组。2厅内通风空调系统设置各影厅内各个影厅及大堂设置独立的空调、排风和排烟系统。排风、排烟风机宜设于屋顶。3影厅用空调机组各影厅空调机房影厅、大堂用空调机组可采用单风机或双风机形式。若采用单风机形式，过渡季节新风量不小于机组额定送风量60，空调箱风机带变频。4隔振降噪紧临影厅的空调机房、各空调系统邻近影厅的空调机房要求有可靠的隔振措施，并设计建筑降噪作法；空调送回风消声器设置在影厅外，有垂直弯头的设置消声弯头。5管道跨厅隔声处理被穿跨的影厅空调通风管道不应跨越影厅。水管道不宜串厅，如必须串厅，穿墙处应加套管并作柔性封堵。6空调通风噪声控制供厅内各送（回）、排风（烟）系统空调箱选用低噪声选型，送回风主风管风速建议7m采用旋流风口，7m采用散流器即可（考虑影厅内台阶的高度）。9风口规格影厅、夹层走道、办公区空调送回风、排烟（风）风口形式需配合装饰要求，所有位于600600矿棉板吊顶处（影厅内、放映层走道、办公区）的风口，其规格都必须采用600600的模数。相应的空调送风支管可以等宽变高度。10防火（排烟）阀设置位置防火阀设置在厅外，防火排烟口手控装置设置在厅外或者可电动复位，厅内不便操作。11空调风管材质空调送回风空调送回风管道材质在满足基本功能的前提下选用具有良好吸声降噪功能的材料，通常我司使用容重不低于80kg/m，厚度25mm的玻纤风管，机房内空调风管采用镀锌铁皮，空调水采用无缝钢管及镀锌管。12空气品质及系统形式所有空调区域所有全空气空调区域均需考虑新风；办公用房空调采用风机盘管加新风的形式；风机盘管控制面板设置在门边；观影层的风机盘管不能吊顶回风，必须加回风箱，有大样图，风机盘管的送回风管根据设备品牌和选型标注尺寸。13产废热大的空间空调卖品库房、弱电机房弱电机房、卖品库房内设置单冷空调器或排风装置。卖品库房需两台制冷量5KW天花嵌入式分体单冷空调器.14售卖区空调大堂售卖区大堂售卖区需有单独的空调送风口，或者单独的风机盘管。并应有不小于2000m3/h的爆米花排风装置.15IMAX放映机房空调IMAX无尘放映机房IMAX无尘放映机房需设两台制冷量10KW天花嵌入式分体空调器，室外机与室内机距离不超过30米,新风量大于2000m/h。16放映机房空调放映夹层放映夹层应设置空调新风，新风总量按影厅1100m/hX影厅数X70%计算，根据空间设1-2台。放映夹层可设全新风系统，或者风机盘管+新风系统，其中风机盘管可设立式明装风机盘管。17卖品库房排风卖品库房卖品库房有条件的设置两台制冷量5KW天花嵌入式分体单冷空调器，否则单设排风系统，风机风量视卖品设备配置情况选用1000-2000m/h。18吸烟区排风吸烟室大堂的吸烟区单独设置排风系统，一般采用排气扇+管道；如果排风管道大于10m,采用轴流风机+管道形式。19爆米花机排风爆米花机位爆米花机单独设置排风，按大于2000m/h/台加设排风机。排风管道上都必须设置可拆换、清洗的隔油装置。20放映机散热排风放映机房条件允许的话每组（影厅）放映机单独考虑排风，可在机组正上方预留300的排风管，管道出屋面要求做好防雨、防溅和防虫处理。若只能考虑集中排放的话，排风管内风速不应大于5m/s,并应三至四台放映机(每台排风量1100m3/h)合用一个排风出口,排出管路距离尽量不超过30米。21垃圾房、卫生间、库房、更衣间排风垃圾房、卫生间、库房、更衣室垃圾房、库房、卫生间、会议室、更衣室设置排风，垃圾房排风独立设置。卫生间、垃圾房按15次/h换气计算22管井设置各种管井设置在影厅双墙外，不能嵌入影厅内墙。23给排水消火栓箱形式及布置消火栓布置区域消火栓在满足保护距离的前提下尽量不设置在影厅内。为避免对装饰的影响，消火栓均采用暗装。24喷淋弱电机房、库房弱电机房不设置喷淋；各种库房设置喷淋。25厅内水管道设置影厅内不能有雨水、排水管道及消防给水立管，座椅台阶下可设置；末端试水管不能经由厅内，水平引入地漏。26给排水材质和计量给水采用PPR管，排水采用UPVC管；影城所有的给水不可分散接入，接入影城的给水管不得再接到其他业态或者物业公用部分，每个接入点都得安装水表计量。27大堂和IMAX空间的喷水灭火系统大堂、其他超高影厅配合大堂吊顶(吊顶高度超12米)可设置水炮或自动跟踪定位射流灭火系统。28卖品部给排水售卖区及卖品库房小卖售卖区及小卖库房内预留给排水，双星台盆带隔油装置，有条件引入大楼隔油池,小卖区预留两至三个DN75下水口,小卖库房预留两至三个DN75下水口；可乐机与阀塔机之间设置可乐输送套管。29保洁库房给排水保洁库房保洁库房设置拖布池及相应给排水。30员工休息室给排水员工休息室员工休息室设置盥洗台盆及相应给排水。并设50L电热热水器.31垃圾间给排水垃圾间垃圾间设置拖布池及相应给排水。32空调机房给排水设置空调机房空调机房安装拖布池及冷凝水排放地漏。33VIP吧台给排水VIP吧台VIP吧台设置一不锈钢洗涤盆及相应给排水。并设50L电热热水器,可与VIP卫生间洗手盆合用.34结构降板卫生间楼板厕所要求结构降板，以保证完成面与厕所外地面平。所有洗手盆设50L电热热水器.空调通风、给排水专业设计把控要点（装饰）序号专业项目部位1通风空调冷热源制冷（热）机房2厅内通风空调系统设置各影厅内3影厅用空调机组各影厅空调机房4空调机房隔振降噪紧临影厅的空调机房5管道跨厅隔声处理被穿跨的影厅6空调通风噪声控制供厅内各送（回）、排风（烟）系统7厅内风口位置要求厅内天花8风口形式影厅内、大堂空调风口9风口规格影厅、夹层走道、办公区10空调风管材质空调送回风11空气品质及系统形式所有空调区域12产废热大的空间空调卖品库房、弱电机房13售卖区空调大堂售卖区14卖品库房排风卖品库房15吸烟区排风吸烟室16爆米花机排风爆米花机位17放映机散热排风放映机房18给排水消火栓箱形式及布置消火栓布置区域19弱电机房喷淋弱电机房20卖品部给排水预留售卖区及卖品库房21保洁库房给排水预留保洁库房22员工休息室给排水预留员工休息室23空调机房给排水设置空调机房24结构降板卫生间楼板把控要点描述空调主机、从机房到影城楼面的空调供回水管宜单独设立，以满足影院不同于其他业态的营业时间（在南方无采暖地区便于增加采暖功能）。各个影厅设置独立的空调、排风和排烟系统。影厅用空调机组可采用双风机形式，使过渡季节全新风。若采用单风机形式，过渡季节新风量不小于60，空调箱风机带变频。邻近影厅的空调机房要求有可靠的隔振措施，并设计建筑降噪作法。空调通风管道不应跨越影厅。水管道不宜串厅，如必须串厅，穿墙处应加套管并作柔性封堵。建议设计对影厅进行噪声复核，空调箱选用低噪声选型，送回风主风管风速建议7m采用旋流风口，7m采用散流器即可（考虑影厅内台阶的高度）；大堂侧送风口采用喷口。空调送回风、排烟（风）风口形式需配合装饰要求，所有位于600600矿棉板吊顶处（影厅内、放映层走道、办公区）的风口，其规格都必须采用600600的模数。空调送回风管道材质在满足基本功能的前提下选用具有良好吸声降噪功能的材料，通常我司使用容重不低于80kg/m，厚度25mm的玻纤风管。所有全空气空调区域均需考虑新风；办公用房空调采用风机盘管加新风的形式。弱电机房、卖品库房内设置单冷空调器。大堂售卖区需有单独的空调送风口，或者单独的风机盘管。卖品库房单设排风系统，风机风量视卖品设备配置情况选用2000-5000m/h。大堂的吸烟区单独设置排风系统，一般采用排气扇+管道；如果排风管道大于10m,采用轴流风机+管道形式。爆米花机单独设置排风，至室外管道不超过8m且无倒坡，可不加排风机；否则按3000m/h/台加设排风机。排风管道上都必须设置可拆换、清洗的隔油装置。条件允许的话每组（影厅）放映机单独考虑排风，可在机组正上方预留200的排风口（双机3D预留300），管道出屋面要求做好防雨、防溅和防虫处理。若只能考虑集中排放的话，设计需能满足放映设备的排风风速风量要求。（风速1215/s）。消火栓在满足保护距离的前提下尽量不设置在影厅内。为避免对装饰的影响，消火栓均采用暗装。弱电机房不设置喷淋。小卖售卖区及小卖库房内预留给排水，洗涤台盆自带隔油装置。保洁库房预留给水和拖布池。员工休息室预留盥洗台盆给排水。空调机房安装拖布池及冷凝水排放地漏。厕所要求结构降板，以保证完成面与厕所外地面平。空调通风、给排水专业设计把控要点（装饰）备注
