冷负荷计算.xls

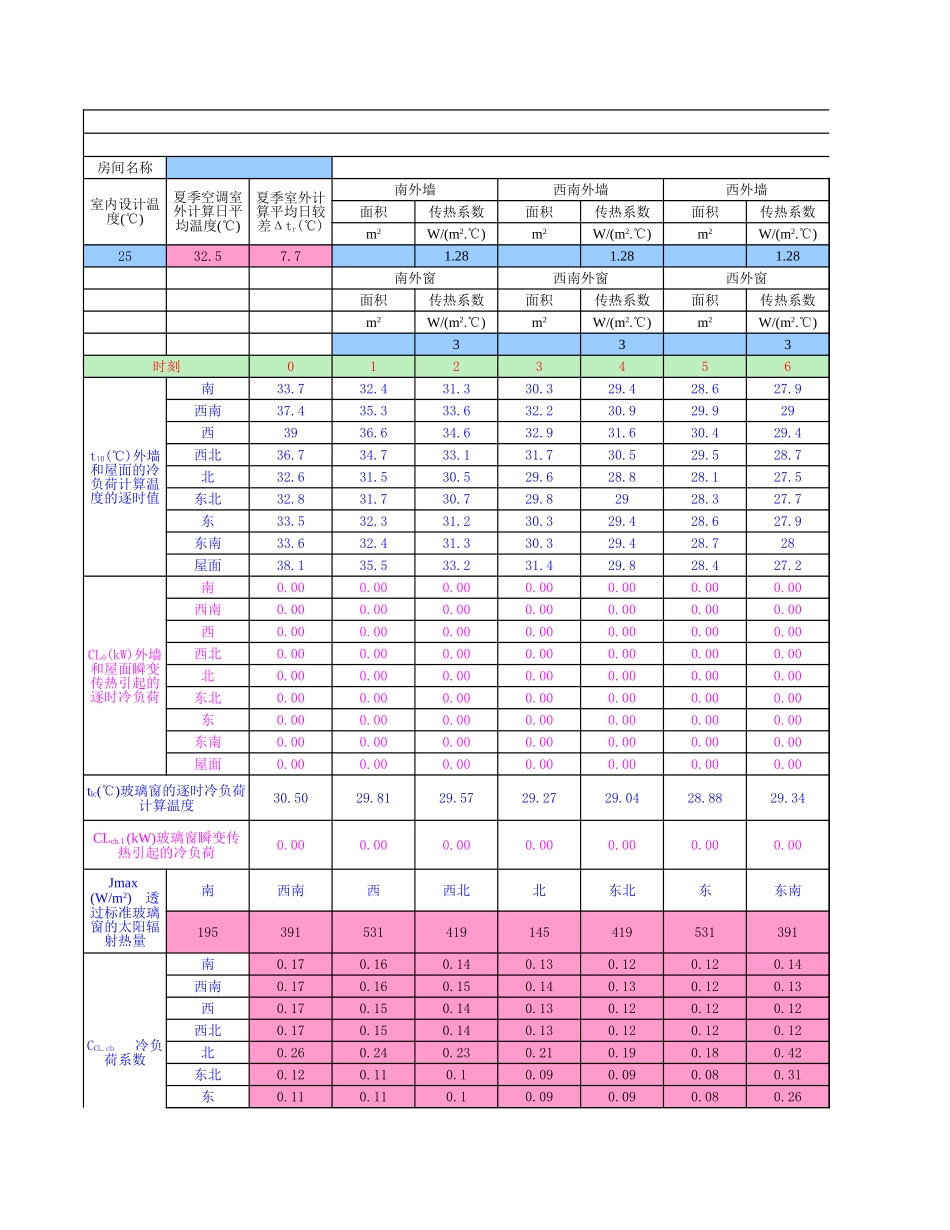

空空调调逐逐时时冷冷负负荷荷简简化化计计算算表表房间名称围护结构名称、面积(F)和传热系数(K)室内设计温度()夏季空调室外计算日平均温度()夏季室外计算平均日较差tr()南外墙西南外墙西外墙面积传热系数面积传热系数面积传热系数m2W/(m2.)m2W/(m2.)m2W/(m2.)2532.57.71.281.281.28 南外窗西南外窗西外窗面积传热系数面积传热系数面积传热系数 m2W/(m2.)m2W/(m2.)m2W/(m2.)333时刻0123456tl0()外墙和屋面的冷负荷计算温度的逐时值南33.732.431.330.329.428.627.9西南37.435.333.632.230.929.929西3936.634.632.931.630.429.4西北36.734.733.131.730.529.528.7北32.631.530.529.628.828.127.5东北32.831.730.729.82928.327.7东33.532.331.230.329.428.627.9东南33.632.431.330.329.428.728屋面38.135.533.231.429.828.427.2CL0(kW)外墙和屋面瞬变传热引起的逐时冷负荷南0.000.000.000.000.000.000.00西南0.000.000.000.000.000.000.00西0.000.000.000.000.000.000.00西北0.000.000.000.000.000.000.00北0.000.000.000.000.000.000.00东北0.000.000.000.000.000.000.00东0.000.000.000.000.000.000.00东南0.000.000.000.000.000.000.00屋面0.000.000.000.000.000.000.00tlc()玻璃窗的逐时冷负荷计算温度30.5029.8129.5729.2729.0428.8829.34CLch.1(kW)玻璃窗瞬变传热引起的冷负荷0.000.000.000.000.000.000.00Jmax(W/m2)透过标准玻璃窗的太阳辐射热量南西南西西北北东北东东南195391531419145419531391CCL.ch 冷负荷系数南0.170.160.140.130.120.120.14西南0.170.160.150.140.130.120.13西0.170.150.140.130.120.120.12西北0.170.150.140.130.120.120.12北0.260.240.230.210.190.180.42东北0.120.110.10.090.090.080.31东0.110.110.10.090.090.080.26东南0.130.120.110.110.10.090.21天窗0.190.180.160.150.140.130.14CLch.2(kW)由于太阳辐射透过玻璃窗进入室内的热量引起的逐时冷负荷南0.000.000.000.000.000.000.00西南0.000.000.000.000.000.000.00西0.000.000.000.000.000.000.00西北0.000.000.000.000.000.000.00北0.000.000.000.000.000.000.00东北0.000.000.000.000.000.000.00东0.000.000.000.000.000.000.00东南0.000.000.000.000.000.000.00天窗0.000.000.000.000.000.000.00 CL(kW)逐时冷负荷0.000.000.000.000.000.000.00内墙传热系数：W/(m2.)内墙面积：m2温差：灯光冷负荷指标：W/m2灯光冷负荷计算面积：m2设备发热指标：W/m2设备发热计算面积：m2计算人数：人人体冷负荷指标：显热W/人逐时冷负荷：0.000.000.000.000.000.000.00逐时冷负荷最大值：0.000.00kW余湿0.000.00kg/h使用说明：一：此计算表格适用于空调建筑(舒适性空调和室温允许波动范围大于或等于1的工艺性空调)的外围护结构及室内空调冷负荷的简化计算。二：表中蓝色格内为必须输入的已知数据，一般情况下使用者只需输入这些数据即可。如表中所列围护结构数量不够，使用者可自己增加，但需修改有关计算数据和计算公式。三：此表是根据民用建筑暖通空调设计技术措施（第二版）(以下简称措施）所介绍的计算方法（冷负荷系数法）编制的，与采暖通风与空气调节设计规范(GBJ19-87)以下简称规范中介绍的计算方法一致。并参阅了空气调节设计手册（以下简称手册）。四：计算过程所用到的基本公式包括：CL=CL0+CLch.1+CLch.2 (1)CL0=F0K0(tl0-tn)(2)CLch.1=FchKchCK1CK2(tlc-tn)(3)tlc=twp+tr (4)CLch.2=CSCnCaFchJch.zdCCL.ch (5)其中：CL：逐时冷负荷，kW。CL0：外墙和屋面瞬变传热引起的逐时冷负荷,kW。CLch.1：在室内外温差作用下，玻璃窗瞬变传热引起的逐时冷负荷,kW。CLch.2：由于太阳辐射透过玻璃窗进入室内的热量引起的逐时冷负荷,kW。F0：外墙和屋面的面积,m2。K0：外墙和屋面的传热系数,W/(m2.)。tl0：外墙和屋面的冷负荷计算温度的逐时值，。tn：室内计算温度，。Fch：窗口面积,m2。Kch：玻璃窗的传热系数,W/(m2.)。CK1：不同类型窗框的玻璃窗的传热系数修正值。安全起见，本表中取最大值1.2，也可根据实际情况取值。CK2：有内遮阳设施的玻璃窗的传热系数修正值。安全起见，本表中取最大值1.0，即无内遮阳设施，也可根据实际情况取值。tlc：玻璃窗的逐时冷负荷计算温度，。本表中数据为北京地区的，其他地区的数据根据公式(4)由本表自动计算确定。twp：夏季空调室外计算日平均温度，。本表中输入数据为北京地区的，其他地区的数据应根据实际输入。：室外温度逐时变化系数。本表中输入数据来自采暖通风与空气调节设计规范(GBJ19-87)。tr：夏季室外计算平均日较差，。CS：玻璃窗的遮挡系数，表中给出为33毫米厚透明普通玻璃双层窗。可根据工程实际情况查措施P160页表318。Cn：窗内遮阳设施的遮阳系数。安全起见，本表中取值1.0，即无内遮阳设施，也可根据实际情况取值。Ca：窗的有效面积系数。本表中取值0.75，即双层钢窗,也可根据实际情况取值。Jch.zd：透过标准窗玻璃的太阳辐射热量(直接辐射与散射辐射之和)的最大值，W/m2。本表中数据为北京地区的，其中大气透明度等级按4级，其他地区应根据实际情况修改。CCL.ch：冷负荷系数，无因次。本表中数据为北京地区的(无内遮阳)，其他地区应根据实际情况取值。五：为简化计算及使计算结果相对安全，此表格作如下假设：1、计算tl0时，所有外墙和屋面的外表面放热系数修正值和吸热系数修正值均取为1.0。2、所有窗面积均受太阳光直接照射，不考虑外遮挡。3、人体、灯光及设备的散热冷负荷系数均取1.0 4、本计算表格包括内墙传热的影响。楼板、顶棚、地面等处传热的影响可根据实际情况增减。六：此表既可用于计算单个房间的冷负荷，也可用于整个建筑的外围护结构的冷负荷计算。七：本表中填充色为粉红色内数值只适合北京地区使用。若为外地工程，需要查措施，手册，规范进行修改。1、外墙地点修正值查措施P151152页表39 2、Jmax (W/m2)透过标准玻璃窗的太阳辐射热量查手册P59页表212 3、CCL.ch 冷负荷系数查措施P164175表3231表32312 4、夏季空调室外计算日平均温度()，夏季室外计算平均日较差tr()查规范P85附表2.1八：上表中的计算公式为绝对定位，每个房间需使用一个单独的工作表。下表中的计算公式为相对定位，可以在同一表格中使用。使用者可根据自己的需要选用。空空调调逐逐时时冷冷负负荷荷简简化化计计算算表表房间名称围护结构名称、面积(F)和传热系数(K)室内设计温度()夏季空调室外计算日平均温度()夏季室外计算平均日较差tr()南外墙西南外墙西外墙面积传热系数面积传热系数面积传热系数m2W/(m2.)m2W/(m2.)m2W/(m2.)28.68.8 南外窗西南外窗西外窗面积传热系数面积传热系数面积传热系数 m2W/(m2.)m2W/(m2.)m2W/(m2.)时刻0123456tl0()外墙和屋面的冷负荷计算温度的逐时值南33.732.431.330.329.428.627.9西南37.435.333.632.230.929.929西3936.634.632.931.630.429.4西北36.734.733.131.730.529.528.7北32.631.530.529.628.828.127.5东北32.831.730.729.82928.327.7东33.532.331.230.329.428.627.9东南33.632.431.330.329.428.728屋面38.135.533.231.429.828.427.2CL0(kW)外墙和屋面瞬变传热引起的逐时冷负荷南0.000.000.000.000.000.000.00西南0.000.000.000.000.000.000.00西0.000.000.000.000.000.000.00西北0.000.000.000.000.000.000.00北0.000.000.000.000.000.000.00东北0.000.000.000.000.000.000.00东0.000.000.000.000.000.000.00东南0.000.000.000.000.000.000.00屋面0.000.000.000.000.000.000.00tlc()玻璃窗的逐时冷负荷计算温度26.3125.5225.2624.9024.6424.4624.99CLch.1(kW)玻璃窗瞬变传热引起的冷负荷0.000.000.000.000.000.000.00Jc.max(W/m2)透过标准玻璃窗的太阳辐射热量南西南西西北北东北东东南314476578428134428578476CCL.ch 冷负荷系数南0.150.140.130.120.110.110.13西南0.180.160.150.140.130.120.13西0.170.160.150.140.130.120.12西北0.160.150.140.130.120.110.12北0.260.240.230.210.20.180.47东北0.110.110.10.090.080.080.36东0.110.110.10.090.090.080.3东南0.130.120.110.110.10.090.22天窗0.20.180.170.160.150.140.16CLch.2(kW)由于太阳辐射透过玻璃窗进入室内的热量引起的逐时冷负荷南0.000.000.000.000.000.000.00西南0.000.000.000.000.000.000.00西0.000.000.000.000.000.000.00西北0.000.000.000.000.000.000.00北0.000.000.000.000.000.000.00东北0.000.000.000.000.000.000.00东0.000.000.000.000.000.000.00东南0.000.000.000.000.000.000.00天窗0.000.000.000.000.000.000.00 CL(kW)逐时冷负荷0.000.000.000.000.000.000.00内墙传热系数：W/(m2.)内墙面积：m2温差：灯光冷负荷指标：W/m2灯光冷负荷计算面积：m2设备冷负荷指标：W/m2设备冷负荷计算面积：m2计算人数：人人
