泳池厅恒温恒湿设备选型计算—树上鸟教育.xlsx

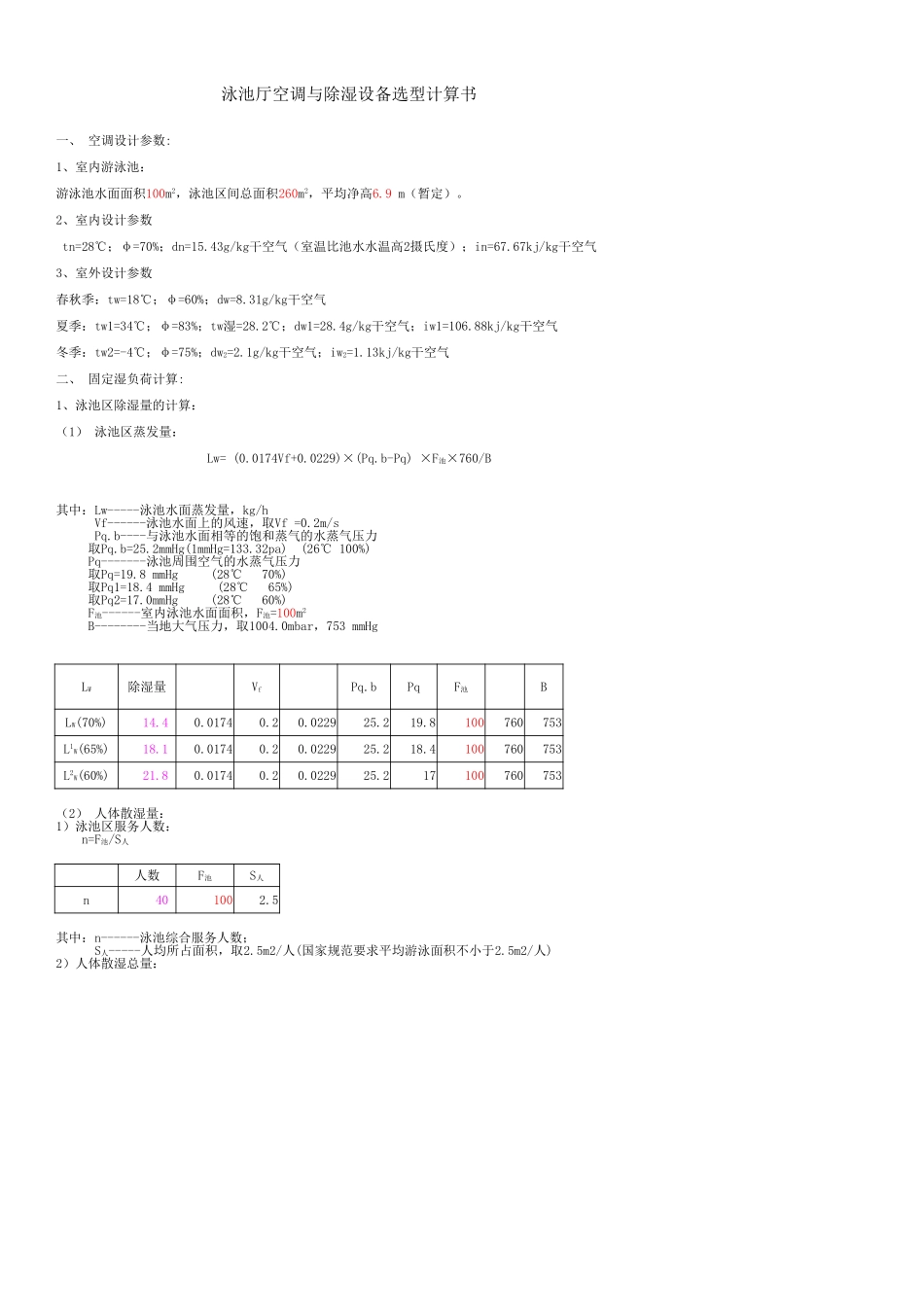

暖通空调设计计算表格大全学暖通 就进VIP培训班杜老师 微信/QQ 836667919 树上鸟教育泳池厅空调与除湿设备选型计算书一、空调设计参数:1、室内游泳池：游泳池水面面积100m2，泳池区间总面积260m2，平均净高6.9 m（暂定）。2、室内设计参数 tn=28；=70%；dn=15.43g/kg干空气（室温比池水水温高2摄氏度）；in=67.67kj/kg干空气3、室外设计参数春秋季：tw=18；=60%；dw=8.31g/kg干空气夏季：tw1=34；=83%；tw湿=28.2；dw1=28.4g/kg干空气；iw1=106.88kj/kg干空气冬季：tw2=-4；=75%；dw2=2.1g/kg干空气；iw2=1.13kj/kg干空气二、固定湿负荷计算:1、泳池区除湿量的计算：（1）泳池区蒸发量：Lw=(0.0174Vf+0.0229)(Pq.b-Pq)F池760/B其中：Lw-泳池水面蒸发量，kg/h Vf-泳池水面上的风速，取Vf=0.2m/s Pq.b-与泳池水面相等的饱和蒸气的水蒸气压力 取Pq.b=25.2mmHg(1mmHg=133.32pa)(26 100%)Pq-泳池周围空气的水蒸气压力 取Pq=19.8 mmHg (28 70%)取Pq1=18.4 mmHg (28 65%)取Pq2=17.0mmHg (28 60%)F池-室内泳池水面面积，F池=100m2 B-当地大气压力，取1004.0mbar，753 mmHgLW除湿量VfPq.bPqF池BLW(70%)14.40.01740.20.022925.219.8100760753L1W(65%)18.10.01740.20.022925.218.4100760753L2W(60%)21.80.01740.20.022925.217100760753（2）人体散湿量：1）泳池区服务人数：n=F池/S人人数F池S人n401002.5其中：n-泳池综合服务人数；S人-人均所占面积，取2.5m2/人(国家规范要求平均游泳面积不小于2.5m2/人)2）人体散湿总量：L人=nng人体散湿总量n人数gL人4.50.92400.123其中：L人-人体散湿总量，kg/h；n-群集系数，取0.92 g-单位人体散湿量，取123g/（h 人）（3）泳池区新风量：Q新=nq/1000泳池区新风量人数qQ新0.332408.31000其中：Q新-新风量，m3/s q-人均新风量，取8.3L（/S 人）三、春秋季泳池湿负荷:（1）春秋季新风湿负荷：L新=(dw-dn)Q新春秋季新风湿负荷dwdnQ新L新-118.3115.4310000.33236001.3 其中L新-春秋季新风湿负荷，kg/h dw-春秋季室外空气含湿量，为8.31g/kg干空气 dn-室内空气含湿量，为15.43g/kg干空气 -春秋季空气密度，取1.30kg/m3(室外18,相对湿度60%)（2）系统所需的除湿量：L春秋=Lw(L1w/L2w)+L人+L新 回风参数为28 70%时：系统所需的除湿量LwL人L新L春秋(70%)7.814.44.5-11回风参数为28 65%时：系统所需的除湿量L1wL人L新L1春秋(65%)1218.14.5-11回风参数为28 60%时：系统所需的除湿量L2wL人L新L2春秋(60%)15.321.84.5-11四、夏季泳池湿负荷:（1）夏季新风湿负荷 L新=(dw1-dn)Q新夏季新风湿负荷dw1dnQ新L新17.228.415.4310000.33236001.11 其中L新-夏季新风湿负荷，kg/h dw1-夏季室外空气含湿量，为28.4g/kg干空气 dn-室内空气含湿量，为15.43g/kg干空气 -夏季空气密度，取1.11kg/m3(室外34,相对湿度83%)（2）系统所需的除湿量 L夏=Lw(L1w/L2w)+L人+L新 回风参数为28 70%时：系统所需的除湿量LWL人L新L夏(70%)36.114.44.517.2回风参数为28 65%时：系统所需的除湿量LWL人L新L1夏(65%)39.818.14.517.2回风参数为28 60%时：系统所需的除湿量LWL人L新L2夏(60%)43.621.84.517.2五、冬季泳池湿负荷:（1）冬季新风湿负荷 L新=(dw2-dn)Q新冬季新风湿负荷Dw2dnQ新L新-20.92.115.4310000.33236001.31其中L新-冬季新风湿负荷，kg/h Dw2-冬季室外空气含湿量，为2.1g/kg干空气 dn-室内空气含湿量，为15.43g/kg干空气 -冬季空气密度，取1.31kg/m3(室外-4,相对湿度75%)（2）系统所需的除湿量 L冬=Lw(L1w/L2w)+L人+L新 回风参数为28 70%时：系统所需的除湿量LwL人L新L冬-2.014.44.5-20.9回风参数为28 65%时：系统所需的除湿量L1wL人L新L1冬1.818.14.5-20.9回风参数为28 60%时：系统所需的除湿量L2wL人L新L2冬5.521.84.5-20.9综综合合以以上上计计算算，本本项项目目泳泳池池厅厅内内春春秋秋季季除除湿湿负负荷荷约约为为9-159-15Kg/hKg/h，平平均均除除湿湿负负荷荷约约为为1212Kg/hKg/h；冬冬季季除除湿湿负负荷荷约约为为6-126-12Kg/hKg/h，平平均均除除湿湿负负荷荷约约为为9 9Kg/hKg/h；夏夏季季除除湿湿负负荷荷约约为为19-19-2525Kg/hKg/h，平平均均除除湿湿负负荷荷约约为为2222Kg/hKg/h。设设备备选选型型：夏季冷负荷:（1）围护结构墙体的冷负荷：Q墙=K墙F墙（tn-tw）/1000 其中Q墙-围护结构墙体的冷负荷，kw K墙-围护结构墙体的传热系数，K墙=0.7w/m2k F墙-围护结构墙的面积 tw-夏季室外空气计算温度，34 tn-室内空气计算温度，28墙体宽度平均净高F外墙006.9F内墙117176.9围护结构墙体的总冷负荷：围护结构墙体的总冷负荷K墙F墙twtn Q外墙1.090.726034281000 Q内墙0.490.711734281000（2）玻璃瞬变传热引起的冷负荷：Q玻=K玻F玻Ck(tl-tn)/1000玻璃瞬变传热引起的冷负荷K玻F玻CktltnQ玻6.42.5373134.9281000其中：Q玻-玻璃瞬变传热引起的逐时冷负荷，kw K玻-玻璃的传热系数，取2.5W/m2 F玻-玻璃窗面积，约373m2 tn-室内空气计算温度,28 tl-玻璃窗的冷负荷计算温度的逐时值，tl=tl+td tl-玻璃窗的逐时冷负荷计算温度，取31.9 td -地点修正值，取3 tl=31.9+3=34.9 Ck -玻璃传热系数的修正系数，取1.00（3）透过玻璃窗日射得热引起的冷负荷：Q玻=F玻C zJmaxCcl/1000透过玻璃窗日射得热引起的冷负荷F玻CzJmaxQ玻31.63730.861450.681000其中：Q玻-透过玻璃窗进入室内的日得射热引起的逐时冷负荷，kw F玻-玻璃窗面积，m2 玻璃窗约373 m2Cz-玻璃的综合遮挡系数，双层取0.86Jmax-日得射热因数的最大值，W/m2 取145W/m2Ccl-冷负荷系数，北玻璃窗取0.68 南玻璃窗取0.60（4）人体形成的冷负荷：Q人=nnq/1000人体形成的冷负荷nnqQ人4.90.92401341000其中：Q人-人体形成的冷负荷，kw n-群集系数，取0.92 q-单位人体散热量，取134W/人（5）灯光设备形成的冷负荷：灯光设备形成的冷负荷按15w/m2计 Q人=F池总15 w/m2/1000灯光设备形成的冷负荷F池总Q人3.90260151000（6）新风冷负荷：Q新=(iw1-in)Q新新风冷负荷iw1inQ新Q新14.3106.8867.670.3321.10其中Q新-新风冷负荷，kw iw1-夏季室外空气焓值，为106.88kj/kg干空气 in-室内空气焓值，为67.67 kj/kg干空气 -夏季空气密度，取1.10 kw/m3（室外34，相对湿度83%）总冷负荷为：Q冷=Q墙+Q+Q玻+Q人+Q灯+Q新总冷负荷Q墙QQ玻Q人Q灯Q新Q冷62.81.586.431.64.93.9014.3六、冬季热负荷:（1）围护结构墙体的热负荷：Q墙=K墙F墙（tw-tn）/1000其中Q墙-围护结构墙的热负荷，kwK墙-围护结构墙的传热系数，K墙=0.7F墙-围护结构墙的面积tw-冬季室外空气计算温度,-4tn-室内空气计算温度,28F墙=377m2（玻璃373m2）围护结构墙体的总热负荷：Q内墙=K墙F内墙（tn-tw）/1000围护结构墙体的总热负荷K墙F墙tnQ内墙2.60.737728181000（2）玻璃窗的热负荷：Q玻=K玻F玻CK（tn-tw)/1000K玻F玻tntwQ玻29.82.5373128-41000其中：Q玻-玻璃的热负荷，kw tn-室内空气计算温度,28 tw-冬季室外空气计算温度，-4 Ck -玻璃传热系数的修正系数，取1.00（3）新风热负荷：Q新=(iniw2)Q新新风热负荷iniw2Q新Q新20.8491.130.3321.31其中iw2-冬季室外空气焓值，为1.13kj/kg干空气 in-设备排风空气焓值，为49 kj/kg干空气 -冬季空气密度，取1.31 kw/m3（室外-4，相对湿度75%）（4）平时维持池水温度所需热负荷：（日常补充新水另计）Q水=V（0.0174Vf+0.0229）(Pq.b-Pq)F池760/（B85%3600）平时维持池水温度所需热负荷VVfPq.bPq.bF池B Q水14.42439.6 0.01740.20.022925.218.4100760753 其中：Q水-平时维持池水温度所需热负荷，kw Vf-泳池水面上的风速，取Vf=0.2m/s Pq.b-与泳池水面相等的饱和蒸气的水蒸气压力 取Pq.b=25.2mmHg=（1mmHg=133.32pa)(26 100%)Pq-泳池周围空气的水蒸气压气 取Pq=18.4mmHg (28 65%)F池-室内泳池水面面积,F池=100 m2 B-当地大气压力,取753 mmHg V-28水温时水的蒸发潜热,V=2439.6kj/kg 泳池水热传导形成的热负荷：Q传导=Q水15%泳池水热传导形成的热负荷Q水Q传导2.214.415%冬季总热负荷Q冬=Q墙+Q玻+Q新+Q传导冬季总热负荷Q墙Q玻Q新Q传导Q冬541.629.820.82.2
