冻融循环后蒸汽养护混凝土的损伤—声发射特性_陈波.pdf

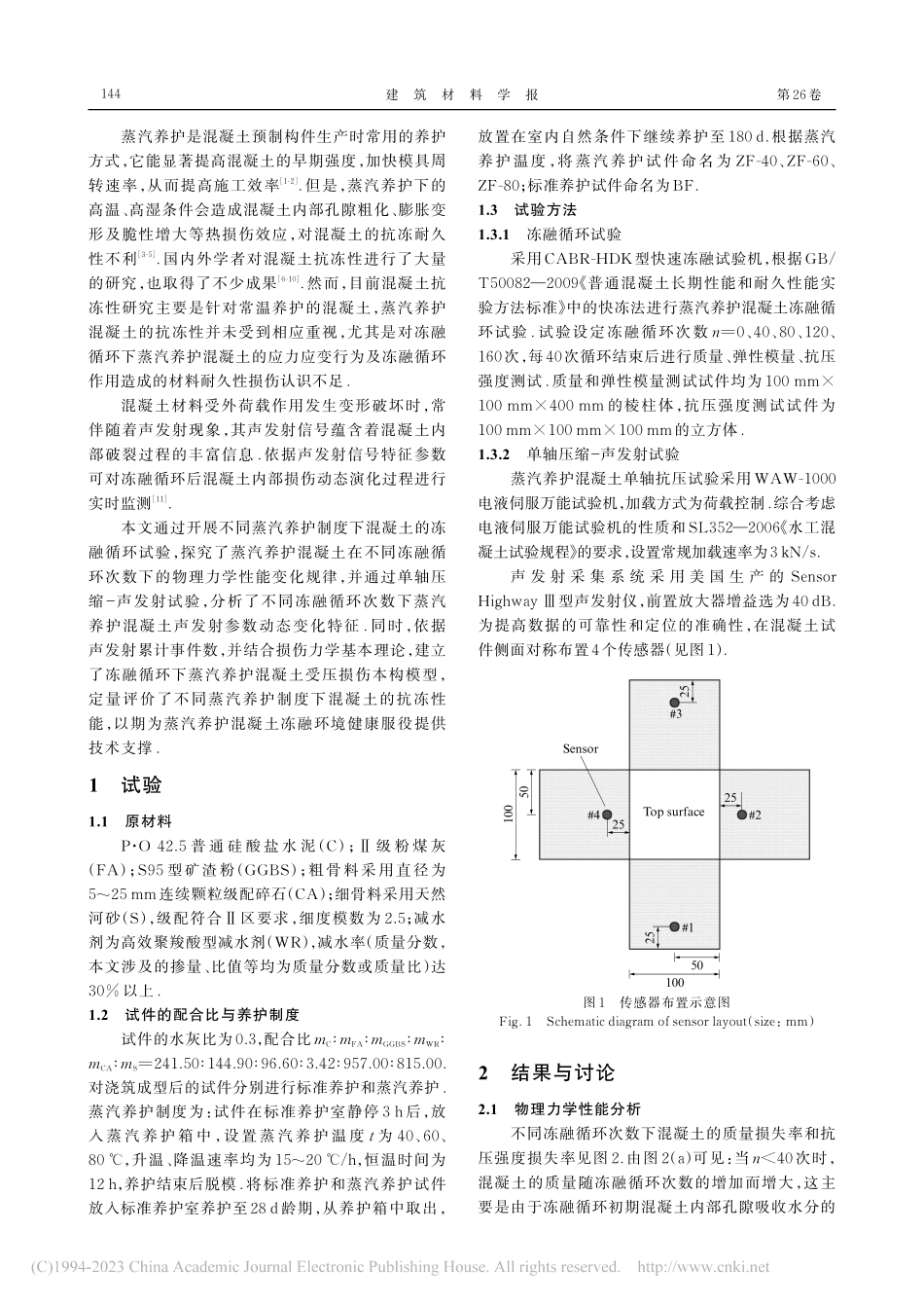

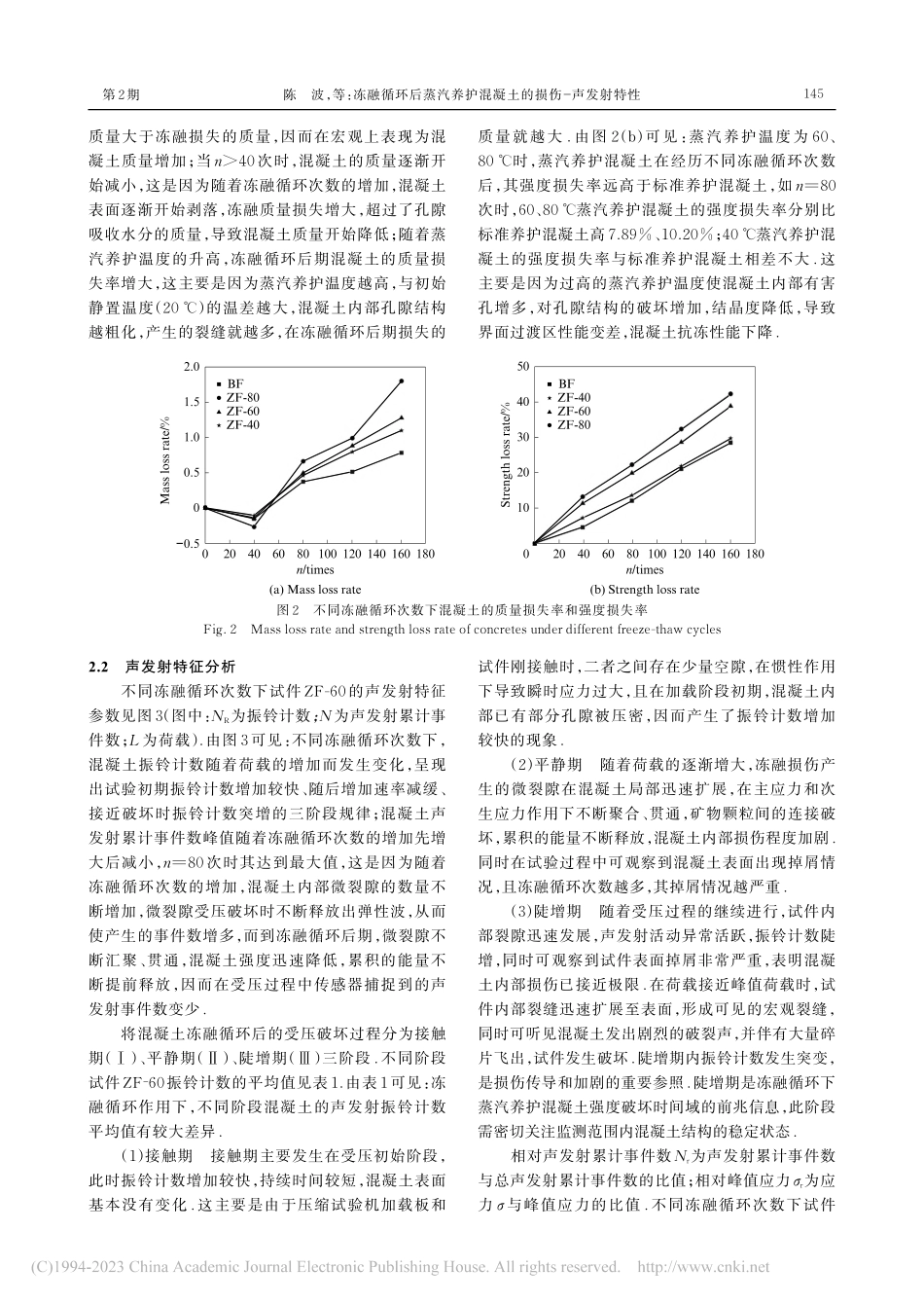

第 26 卷第 2 期2023 年 2 月建筑材料学报JOURNAL OF BUILDING MATERIALSVol.26，No.2Feb.，2023冻融循环后蒸汽养护混凝土的损伤-声发射特性陈波1，2，*，袁志颖1，2，陈家林1，2，徐波3（1.河海大学 水利水电学院，江苏 南京 210098；2.河海大学 水文水资源与水利工程科学国家重点实验室，江苏 南京 210098；3.扬州大学 水利科学与工程学院，江苏 扬州 225009）摘要：为研究冻融循环对蒸汽养护混凝土力学性能演化规律的影响，通过开展蒸汽养护混凝土试件冻融循环试验和单轴压缩-声发射试验，分析了冻融循环作用后不同蒸汽养护制度下混凝土加载损伤破坏声发射过程，依据声发射特征参数建立了冻融循环后蒸汽养护混凝土受压损伤本构模型，探究了损伤变量与冻融循环次数的变化关系.结果表明：60、80 蒸汽养护对混凝土抗冻性能不利，40 蒸汽养护混凝土与标准养护混凝土抗冻性能无明显差异；混凝土受压破坏过程的声发射振铃计数变化呈现出明显的接触期、平静期、陡增期三阶段变化规律，平静期-陡增期分界点随冻融循环次数的增加在时间上发生后移；受压过程前期，蒸汽养护混凝土损伤发展较为缓慢；相对峰值应力达到0.8以后，蒸汽养护混凝土损伤发展较为迅速，直至受压破坏.关键词：蒸汽养护混凝土；冻融循环；声发射；损伤特性中图分类号：TU528.44文献标志码：A doi：10.3969/j.issn.1007-9629.2023.02.005Damage-Acoustic Emission Characteristics of Steam-Cured Concrete after Freeze-Thaw CyclesCHEN Bo1，2，*，YUAN Zhiying1，2，CHEN Jialin1，2，XU Bo3（1.College of Water-Conservancy and Hydropower，Hohai University，Nanjing 210098，China；2.State Key Laboratory of Hydrology-Water Resources and Hydraulic Engineering，Hohai University，Nanjing 210098，China；3.College of Hydraulic Science and Engineering，Yangzhou University，Yangzhou 225009，China）Abstract:To study the influence of freeze-thaw cycles on the evolution of mechanical properties of steam-cured concrete，the freeze-thaw cycles test and uniaxial compression-acoustic emission test of steam-cured concrete specimens were carried out to analyze the damage characteristics of concrete under different steam-curing systems after the action of freeze-thaw cycles.According to the characteristic parameters of acoustic emission，a constitutive model of steam-cured concrete compression damage was established under freeze-thaw cycle，and the relationship between damage variables and the number of freeze-thaw cycles was discussed.The results show that steam-curing temperature of 60 and 80 is inconvenient for the frost resistance of concrete，and there is no significant difference between steam-cured concrete at 40 and standard-cured concrete in frost resistance.The change of the cumulative acoustic emission（AE）ringing count in the process of concrete compression failure shows obviously changes in three-stages，i.e.，in contact stage，quiet stage and spike stage.The demarcation point between quiet stage and spike stage shifts backward in time with increase of freeze-thaw cycles.In the early stage of the compression process，the damage of steam-cured concrete develops slowly.After the relative peak stress reaches 0.8，the damage of steam-cured concrete develops more rapidly until it fails under compression.Key words:steam-cured concrete；freeze-thaw cycle；acoustic emission；damage characteristic文章编号：1007-9629（2023）02-0143-07收稿日期：2021-12-05；修订日期：2022-05-05基金项目：国家自然科学基金资助项目（52079049）；国家自然科学基金重点项目（51739003）第一作者（通讯作者）：陈 波（1986），男，浙江绍兴人，河海大学教授，博士生导师，博士.E-mail：建筑材料学报第 26卷蒸汽养护是混凝土预制构件生产时常用的养护方式，它能显著提高混凝土的早期强度，加快模具周转速率，从而提高施工效率1-2.但是，蒸汽养护下的高温、高湿条件会造成混凝土内部孔隙粗化、膨胀变形及脆性增大等热损伤效应，对混凝土的抗冻耐久性不利3-5.国内外学者对混凝土抗冻性进行了大量的研究，也取得了不少成果6-10.然而，目前混凝土抗冻性研究主要是针对常温养护的混凝土，蒸汽养护混凝土的抗冻性并未受到相应重视，尤其是对冻融循环下蒸汽养护混凝土的应力应变行为及冻融循环作用造成的材料耐久性损伤认识不足.混凝土材料受外荷载作用发生变形破坏时，常伴随着声发射现象，其声发射信号蕴含着混凝土内部破裂过程的丰富信息.依据声发射信号特征参数可对冻融循环后混凝土内部损伤动态演化过程进行实时监测11.本文通过开展不同蒸汽养护制度下混凝土的冻融循环试验，探究了蒸汽养护混凝土在不同冻融循环次数下的物理力学性能变化规律，并通过单轴压缩-声发射试验，分析了不同冻融循环次数下蒸汽养护混凝土声发射参数动态变化特征.同时，依据声发射累计事件数，并结合损伤力学基本理论，建立了冻融循环下蒸汽养护混凝土受压损伤本构模型，定量评价了不同蒸汽养护制度下混凝土的抗冻性能，以期为蒸汽养护混凝土冻融环境健康服役提供技术支撑.1试验1.1原材料P O 42.5 普 通 硅 酸 盐 水 泥（C）；级 粉 煤 灰（FA）；S95 型矿渣粉（GGBS）；粗骨料采用直径为525 mm连续颗粒级配碎石（CA）；细骨料采用天然河砂（S），级配符合区要求，细度模数为 2.5；减水剂为高效聚羧酸型减水剂（WR），减水率（质量分数，本文涉及的掺量、比值等均为质量分数或质量比）达30%以上.1.2试件的配合比与养护制度试件的水灰比为0.3，配合比mCmFAmGGBSmWRmCAmS=241.50 144.90 96.60 3.42 957.00 815.00.对浇筑成型后的试件分别进行标准养护和蒸汽养护.蒸汽养护制度为：试件在标准养护室静停 3 h 后，放入蒸汽养护箱中，设置蒸汽养护温度 t 为 40、60、80，升温、降温速率均为 1520/h，恒温时间为12 h，养护结束后脱模.将标准养护和蒸汽养护试件放入标准养护室养护至28 d龄期，从养护箱中取出，放置在室内自然条件下继续养护至 180 d.根据蒸汽养护温度，将蒸汽养护试件命名为 ZF-40、ZF-60、ZF-80；标准养护试件命名为BF.1.3试验方法1.3.1冻融循环试验采用 CABR-HDK型快速冻融试验机，根据 GB/T500822009 普通混凝土长期性能和耐久性能实验方法标准 中的快冻法进行蒸汽养护混凝土冻融循环试验.试验设定冻融循环次数 n=0、40、80、120、160次，每40次循环结束后进行质量、弹性模量、抗压强度测试.质量和弹性模量测试试件均为 100 mm100 mm400 mm 的棱柱体，抗压强度测试试件为100 mm100 mm100 mm的立方体.1.3.2单轴压缩-声发射试验蒸汽养护混凝土单轴抗压试验采用 WAW-1000电液伺服万能试验机，加载方式为荷载控制.综合考虑电液伺服万能试验机的性质和SL3522006 水工混凝土试验规程 的要求，设置常规加载速率为3 kN/s.声 发 射 采 集 系 统 采 用 美 国 生 产 的 Sensor Highway 型声发射仪，前置放大器增益选为40 dB.为提高数据的可靠性和定位的准确性，在混凝土试件侧面对称布置4个传感器（见图1）.2结果与讨论2.1物理力学性能分析不同冻融循环次数下混凝土的质量损失率和抗压强度损失率见图 2.由图 2（a）可见：当 n40次时，混凝土的质量逐渐开始减小，这是因为随着冻融循环次数的增加，混凝土表面逐渐开始剥落，冻融质量损失增大，超过了孔隙吸收水分的质量，导致混凝土质量开始降低；随着蒸汽养护温度的升高，冻融循环后期混凝土的质量损失率增大，这主要是因为蒸汽养护温度越高，与初始静置温度（20）的温差越大，混凝土内部孔隙结构越粗化，产生的裂缝就越多，在冻融循环后期损失的质量就越大.由图 2（b）可见：蒸汽养护温度为 60、80 时，蒸汽养护混凝土在经历不同冻融循环次数后，其强度损失率远高于标准养护混凝土，如 n=80次时，60、80 蒸汽养护混凝土的强度损失率分别比标准养护混凝土高7.89%、10.20%；40 蒸汽养护混凝土的强度损失率与标准养护混凝土相差不大.这主要是因为过高的蒸汽养护温度使混凝土内部有害孔增多，对孔隙结构的破坏增加，结晶度降低，导致界面过渡区性能变差，混凝土抗冻性能下降.2.2声发射特征分析不同冻融循环次数下试件 ZF-60的声发射特征参数见图 3（图中：NR为振铃计数；N为声发射累计事件数；L为荷载）.由图 3可见：不同冻融循环次数下，混凝土振铃计数随着荷载的增加而发生变化，呈现出试验初期振铃计数增加较快、随后增加速率减缓、接近破坏时振铃计数突增的三阶段规律；混凝土声发射累计事件数峰值随着冻融循环次数的增加先增大后减小，n=80次时其达到最大值，这是因为随着冻融循环次数的增加，混凝土内部微裂隙的数量不断增加，微裂隙受压破坏时不断释放出弹性波，从而使产生的事件数增多，而到冻融循环后期，微裂隙不断汇聚、贯通，混凝土强度迅速降低，累积的能量不断提前释放，因而在受压过程中传感器捕捉到的声发射事件数变少.将混凝土冻融循
