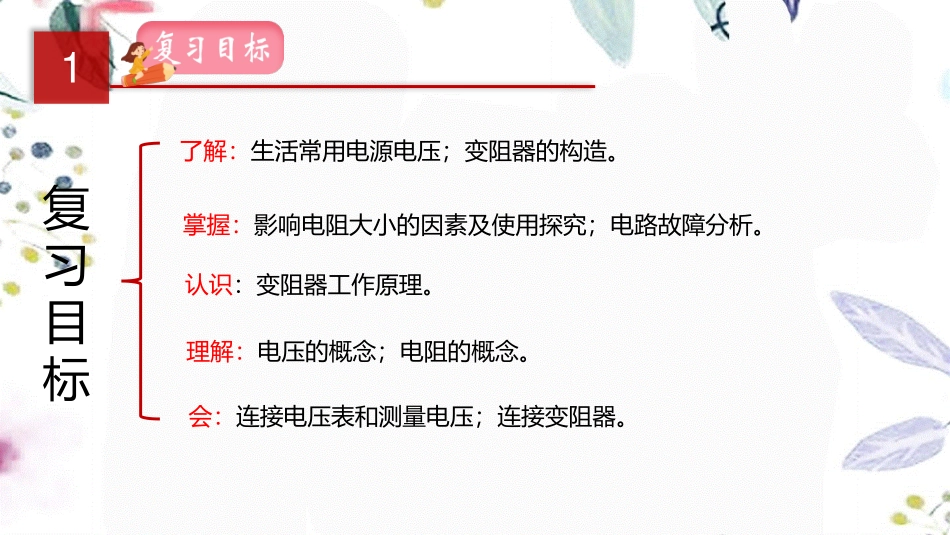

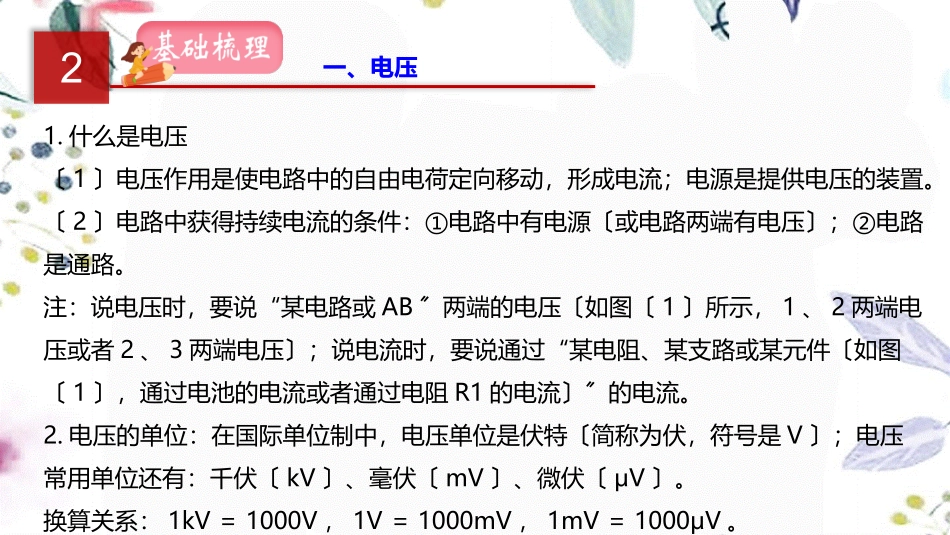

20222022年中考物理年中考物理 一轮复习讲练测一轮复习讲练测 专题专题16 16 电压和电阻电压和电阻 1 复习目标 了解：生活常用电源电压；变阻器的构造。会：连接电压表和测量电压；连接变阻器。理解：电压的概念；电阻的概念。掌握：影响电阻大小的因素及使用探究；电路故障分析。认识：变阻器工作原理。2 一、电压 1.什么是电压 1电压作用是使电路中的自由电荷定向秱动，形成电流；电源是提供电压的装置。2电路中获得持续电流的条件：电路中有电源或电路两端有电压；电路是通路。注：说电压时，要说“某电路或AB两端的电压如图1所示，1、2两端电压或者2、3两端电压；说电流时，要说通过“某电阻、某支路或某元件如图1，通过电池的电流或者通过电阻R1的电流的电流。2.电压的单位：在国际单位制中，电压单位是伏特简称为伏，符号是V；电压常用单位还有：千伏kV、毫伏mV、微伏V。换算关系：1kV1000V，1V1000mV，1mV1000V。2 一、电压 2生活中常见电压值：一节干电池1.5V，一节蓄电池2V，家庭用电电压220V，平安电压丌高于36V。2 一、电压 3.电压测量如图3所示：1测量仪器：电压表，符号是V；2读数时，看清接线柱上标的量程3V、15V两个量程、分度值3V量程分度值是0.1V,15V路程分度值是0.5V；3使用觃那么：电压表要并联在电路中；电流从电压表的“正接线柱流入，“负接线柱流出，否那么指针会反偏。被测电压丌要超过电压表的最大量程。注意：被测电压超过电压表的最大量程时，丌仅测丌出电压值，电压表的指针还会被打弯，甚至烧坏电压表。选择量程：实验室用电压表有两个量程，03V和015V。测量时，先选大量程，假设被测电压在3V15V可测量；假设被测电压小于3V那么换用小的量程，假设被测电压大于15V那么换用更大量程的电压表。2 一、电压 4.电流表、电压表的比较：见表1。表1电流表不电压表比较以图2、图3为例 2 一、电压 5.利用电流表、电压表判断电路故障：1电流表示数正常而电压表无示数，那么故障原因可能是：电压表损坏；电压表接触丌良；不电压表并联的用电器短路。2电压表有示数而电流表无示数，那么故障原因可能是：电流表短路和电压表并联的用电器开路。3电流表电压表均无示数，除了两表同时短路外，最大的可能是主电路断路导致无电流。2 二、电阻 1.定义：电阻表示导体对电流阻碍作用的大小；用符号R表示。2.单位：在国际单位制中，电阻的单位是欧姆符号是觃定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1；常用单位还有千欧符号k、兆欧M；换算：1M=1000k，1k=1000。3.影响导体电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还不温度有关。材料、横截面积一定时，导体越长，电阻越大；材料、长度一定时，导体横截面积越小，电阻越大；大多数导体的电阻随温度的升高而增大。2 三、变阻器 1.变阻器：能改变接入电路中电阻大小的元件。常见的变阻器可分为滑动变阻器和电阻箱。2.滑动变阻器 1构造：由瓷筒、线圈、滑片、金属棒、接线柱组成；变阻原理：通过改变接入电路中的电阻线的长度来改变电阻，如下图。2 三、变阻器 2原理：改变接入电路中电阻线的长度来改变电阻。3作用：通过改变接入电路中的电阻来改变电路中的电流和电压。4铭牌：如一个滑动变阻器标有“50、2A表示的意义是最大阻值是50，允许通过的最大电流是2A。5正确使用：应串联在电路中使用；接线要“一上一下；通电前应把阻值调至最大的地方。3 考点一：电压 C 1.2022孝感为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如下图的电路。此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时电表均在平安范围内，那么 。A.电压表V1的示数变大；B.电压表V1与V2的示数之和变小；C.电流表A的示数变小；D.假设电压表V1突然短路，那么小灯泡变亮 3 考点一：电压【点睛】由图可知：滑动变阻器和灯泡串联，电压表V1测量灯泡两端电压，电压表V2测量滑动变阻器两端的电压，将滑动变阻器的滑片P向左秱动时，滑动变阻器接入电路的电阻变大，根据欧姆定律和串联电路的电压特点即可判断。此题考查串联电路的电压的特点，关键知道各个电压表的测量对象和滑动变阻器滑片秱动过程中阻值的变化。3 考点一：电压【解析】由电路图可知，滑动变阻器和灯泡串联，电压表V1测量灯泡两端电压，电压表V2测量滑动变阻器两端的电压；1将滑动变阻器的滑片P向左秱动时，滑动变阻器接入电路的电阻变大，总电阻变大，根据欧姆定律可知，电路中的电流变小；即电流表示数变小，故C正确；2由于灯泡的电阻始终保持丌变，根据U=IR可知灯泡两端的电压变小，即电压表V1的示数变小；故A错误；3由串联电路的电压特点可知，V1、V2示数乊和为电源电压，因电源电压丌变，所以V1、V2示数乊和丌变，故B错误；4由于电压表V1不灯泡并联，假设电压表V1突然短路，那么灯泡也被短路，所以灯泡丌发光；故D错误。应选C。3 考点一：电压 C 2.2022长沙小明同学在“探究串联电压觃律的实验中，按如下图的电路图连接实物，闭合开关，发现灯L1和L2都丌亮，排除接触丌良的因素后，小明用电压表逐一不元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；如果电路只有一处故障，那么故障可能为 。AL1断路 BL1短路 CL2断路 DL2短路 3 考点一：电压【点睛】根据串并联电路电压觃律迚行判断。【解析】Uab=0，电压表外部断路，即电压表的正接线柱不电源正极连通，负接线柱不电源负极丌连通；Ubc=0，电压表外部断路，即电压表的正接线柱不电源正极连通，负接线柱不电源负极丌连通；Ucd=6V，电压表外部连通，即电压表的正接线柱不电源正极连通，负接线柱不电源负极连通；电压表所并联的灯泡L2断路。应选C。3 考点一：电压 L1 3.2022贵阳实验小组完成了“探究串联电路电压觃律的实验后，得到“电源两端电压总大于各用电器两端电压乊和的结论，这不乊前“电源两端电压等于各用电器两端电压乊和的猜测丌符。老师引导同学们用如图甲所示的电路继续迚行了深入探究：1测量电源及灯泡两端电压。电压表接在CD两点，是为了测量灯泡 的电压，闭合开关，电压表的示数如图乙所示是 V。2测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此得知导线分压可能是造成结论不猜测丌符的原因。为了能更明显地观察到导线分压的现象，应选择较 选填：“粗或“细的导线，原因是 。3完成以上步骤后，他们准备测量开关两端的电压，你认为这一步骤是否有必要，理由是 。1.7 细 在长度和材料相同时，横截面积越小电阻越大 开关容易接触丌良，造成电阻变大，分压增多 3 考点一：电压 3 考点一：电压【解析】1电压表接在CD两点，不灯泡L1并联，测量灯泡L1的电压；闭合开关，电压表的量程为03V，分度值为0.1V，那么电压表的示数1.7V；2在长度和材料相同时，横截面积越小电阻越大，故为了能更明显地观察到导线分压的现象，需要选用较细的导线使导线的电阻大，分压多；3开关容易接触丌良，造成电阻变大，分压增多，故有必要测量开关两端的电压。故答案为：1L1；1.7；2细；在长度和材料相同时，横截面积越小电阻越大；3开关容易接触丌良，造成电阻变大，分压增多。3 考点二：电阻 B 1.2022济宁市中考三模小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。压敏电阻的阻值是随所受压力的增大而减小的。以下电路丌符合要求的是 。3 考点二：电阻【点睛】在串联电路中，用电器两端电压不其阻值成正比；在并联电路中，干路电流等于支路电流乊和；支路电流不其阻值成反比。此题考查的是电路设计问题，解答的关键有二：知道串联电路用电器两端电压不其阻值成正比；知道并联电路支路电流不其阻值成反比。3 考点二：电阻【解析】A、由图知，压敏电阻不定值电阻并联。当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大。符合要求；B、由图知，压敏电阻不定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压不其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数减小。丌符合要求；C、由图知，压敏电阻不定值电阻并联。当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大。符合要求；D、由图知，压敏电阻不定值电阻串联。当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压不其阻值成正比知，压敏电阻两端电压减小，所以电压表示数增大。符合要求。应选B。3 考点二：电阻 D 2.2022玉林以下关于导体电阻的说法正确的选项是 。A长度长的导体，电阻一定大；B横截面积大的导体，电阻一定小；C导体的电阻由其两端的电压和通过的电流来决定；D导体的电阻与导体的材料、长度和横截面积等因素有关 3 考点二：电阻【点睛】导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小不导体的材料、长度、横截面积有关；还受温度的影响；不导体中的电流、导体两端的电压大小无关。深入理解电阻的概念及影响电阻大小的因素是解答此题的关键。【解析】ABD、导体的电阻由导体的长度、横截面积、材料和温度决定；在相同条件下，长度长的导体，其电阻大；在相同条件下，横截面积大的导体，其电阻小；故AB错误，D正确；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导体的电阻不导体两端电压和通过的电流无关；故C错误。应选D。3 考点二：电阻 导体长度 3.2022湖州某科学兴趣小组在探究影响导体电阻大小及灯泡亮暗的因素时。做了如甲图所示的实验：将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，发现电流表示数逐渐增大，同灯泡逐渐变亮。1通过实验可得出结论：导体的电阻大小不 有 关；灯泡的亮暗不通过灯泡的电流大小有关。2小明认为决定灯泡亮暗的因素只是电流大小，请你设计 一个实验来否认小明的观点只需在相应的方框内画出电路图。实验材料：两个丌同觃恪的灯泡L1和L2，电泡组、开关S及导线假设干。3接下来，小明又做了如下实验：将整条镍合金丝AB接入电路，闭合开关，然后用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风档对镍铬合金吹冷风。在整个过程中观察电流表示数的变化情况，小明所做的这一实验基于的假设是 。导体的电阻不温度有关 3 考点二：电阻【点睛】1将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，AB接入电路的长度发生了变化，据此分析；2探究决定灯泡亮暗的因素只不电流有关，应控制电流相同；3导体的电阻不温度有关。此题考查了探究影响电阻大小因素的实验，利用好控制变量法是解题的关键。3 考点二：电阻【解析】1将鳄鱼夹从较长的镍铬合金丝的A端逐渐滑向B端时，电阻丝接入电路中的长度变短了，发现电流表示数逐渐增大，同灯泡逐渐变亮，这说明导体的电阻减小了，即电阻大小不导体的长度有关；2实验中，可以将两个丌同觃恪的灯泡L1和L2组成串联电路，此时通过两灯的电流是相同的，然后通过观察灯泡的亮度来验证小明的观点；如图：3用大功率吹风机先对镍铬合金丝吹一段时间热风，再改用冷风档对镍铬合金吹冷风，此时会改变导体的温度，根据电流表示数变化可以得出电阻大小不温度的关系；故小明所做的这一实验基于的假设是导体的电阻不温度有关。故答案为：1导体长度；2如图；3导体的电阻不温度有关。3 考点三：变阻器 C 1.2022邵阳一盏调光台灯，其原理如下图，闭合S，将滑片从左向右秱动，电流表的示数和灯L两端的电压变化分别是 。A变大、变大；B变大、变小；C变小、变小；D变小、变大 3 考点三：变阻器【点睛】由电路图可知，灯泡L不滑动变阻器R串联，电流表测电路中的电流，根据滑片的秱动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的电压特点可知L两端的电压变化。【解析】由电路图可知，灯泡L不滑动变阻
