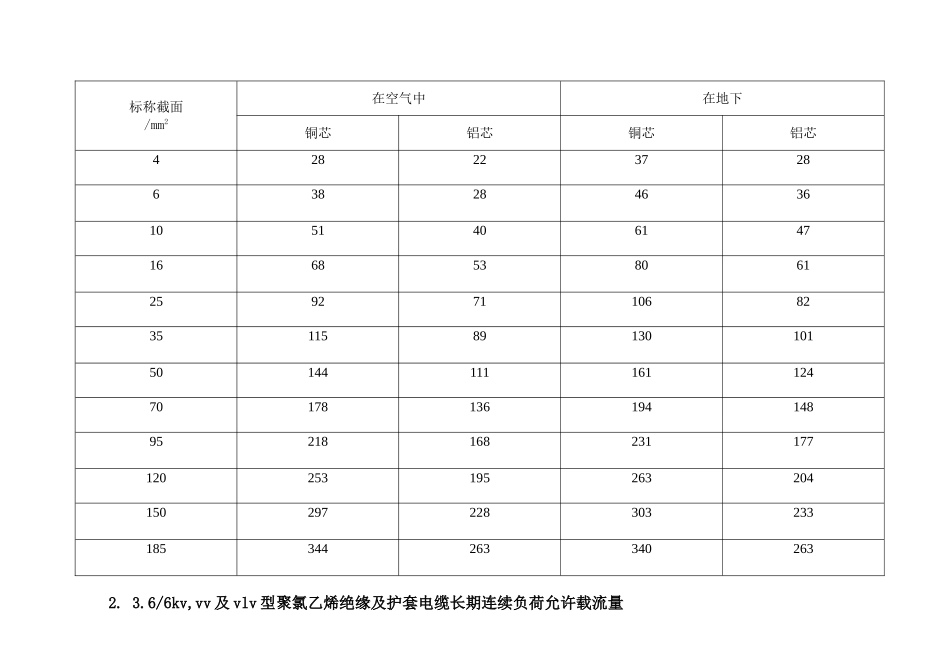

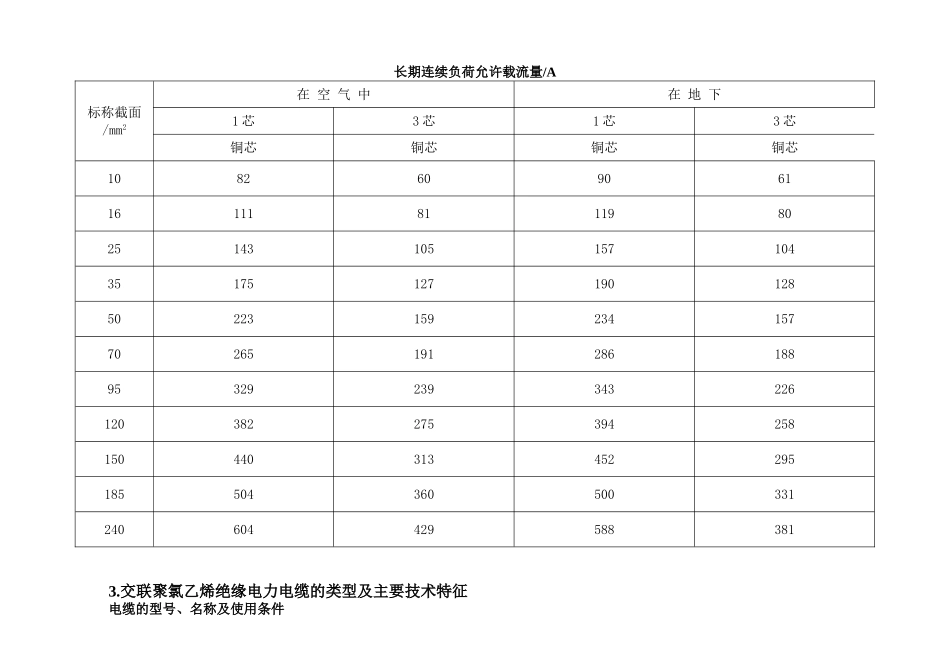

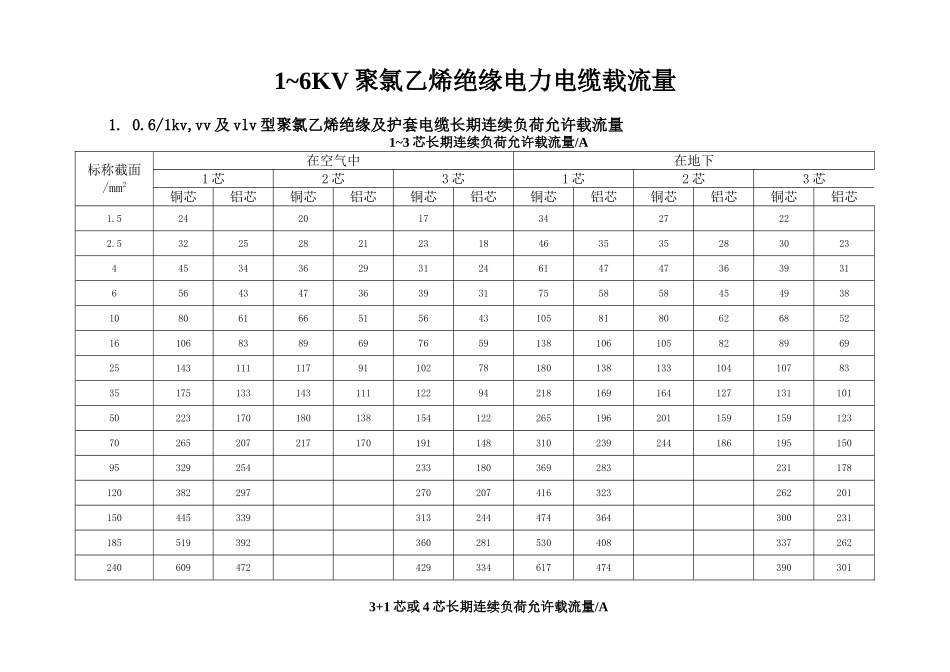

1~6KV聚氯乙烯绝缘电力电缆载流量 1. 0.6/1kv,vv及vlv型聚氯乙烯绝缘及护套电缆长期连续负荷允许载流量 1~3芯长期连续负荷允许载流量/A 标称截面 /mm2 在空气中 在地下 1芯 2芯 3芯 1芯 2芯 3芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 铜芯 铝芯 1.5 24 20 17 34 27 22 2.5 32 25 28 21 23 18 46 35 35 28 30 23 4 45 34 36 29 31 24 61 47 47 36 39 31 6 56 43 47 36 39 31 75 58 58 45 49 38 10 80 61 66 51 56 43 105 81 80 62 68 52 16 106 83 89 69 76 59 138 106 105 82 89 69 25 143 111 117 91 102 78 180 138 133 104 107 83 35 175 133 143 111 122 94 218 169 164 127 131 101 50 223 170 180 138 154 122 265 196 201 159 159 123 70 265 207 217 170 191 148 310 239 244 186 195 150 95 329 254 233 180 369 283 231 178 120 382 297 270 207 416 323 262 201 150 445 339 313 244 474 364 300 231 185 519 392 360 281 530 408 337 262 240 609 472 429 334 617 474 390 301 3+1芯或4芯长期连续负荷允许载流量/A 标称截面 /mm2 在空气中 在地下 铜芯 铝芯 铜芯 铝芯 4 28 22 37 28 6 38 28 46 36 10 51 40 61 47 16 68 53 80 61 25 92 71 106 82 35 115 89 130 101 50 144 111 161 124 70 178 136 194 148 95 218 168 231 177 120 253 195 263 204 150 297 228 303 233 185 344 263 340 263 2. 3.6/6kv,vv及vlv型聚氯乙烯绝缘及护套电缆长期连续负荷允许载流量 长期连续负荷允许载流量/A 标称截面 /mm2 在 空 气 中 在 地 下 1芯 3芯 1芯 3芯 铜芯 铜芯 铜芯 铜芯 10 82 60 90 61 16 111 81 119 80 25 143 105 157 104 35 175 127 190 128 50 223 159 234 157 70 265 191 286 188 95 329 239 343 226 120 382 275 394 258 150 440 313 452 295 185 504 360 500 331 240 604 429 588 381 3.交联聚氯乙烯绝缘电力电缆的类型及主要技术特征 电缆的型号、名称及使用条件 型 号 名 称 工作条件 符号意义 铜芯 铝芯 YJV YJSV YJLV YJLSV 交联聚乙烯绝缘聚氯乙烯护套电力电缆 架空、室内、隧道、管道、电缆沟及直埋地下，不能承受机械力 YJ-交联聚乙烯绝缘 Y-聚乙烯护套 22-钢带铠装聚氯乙烯护套 32-细钢丝铠装聚氯乙烯护套 41-粗钢丝铠装纤维护套 43-粗钢丝铠装聚乙烯护套 V-聚氯乙烯护套 L-铝芯，无L为铜芯 S-铜丝金属屏蔽，无S为铜丝金属屏蔽 23-钢带铠装聚乙烯护套 33-细钢丝铠装聚乙烯护套 42-粗钢丝铠装聚氯乙烯护套 YJY YJLY 交联聚乙烯绝缘聚乙烯护套电力电缆 同YJV型，电缆具有耐水、耐化学腐蚀作用 YJV22 YJLV22 交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆 室内、隧道、电缆沟及地下，能承受机械外力作用，不能承受大的拉力 YJV23 YJLV23 交联聚乙烯绝缘聚乙烯护套钢带铠装电力电缆 同YJV22型，电缆具有耐水、耐腐蚀作用 YJV32 YJLV32 交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆 高落差，立井及水下 YJV33 YJLV33 交联聚乙烯绝缘聚乙烯护套细钢丝铠装电力电缆 同YJV32型，电缆具有耐水、耐腐蚀作用 YJV41 YJV42 YJSV42 YJLV41 YJLV42 YJSLV42 交联聚乙烯绝缘聚氯乙烯护套（42）或纤维外护层（41）粗钢丝铠装电力电缆 需承受大拉力的立井及水中敷设 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆 同YJV42型，电缆具有耐水、耐腐蚀作用 电缆载流量 1.1~10kv电缆载流量 (1)电缆载流量确定条件 线芯最高工作温度：90℃；短路温度：250℃；敷设环境温度：在空气中40℃，土壤中25℃；直埋敷设深度：100cm；土壤热阻系数：1km/W；聚氯乙烯热阻系数：75 km/W。 （2）YLV及YJLV型电缆载流量 电缆类型 标称截面 mm2 电缆载流量/A 在空气中（铜芯） 直埋土壤中（铜芯） 0.6/1kv三芯电缆载流量 120 150 185 307 353 404 335 374 424 6/10kv三芯电缆载流量 25 35 50 70 95 120 150 185 135 164 194 242 293 335 380 438 149 178 208 255 304 343 385 437 2.35~110kv电缆载流量 电缆载流量确定条件如下： 导电线芯最高工作温度：90℃；空气敷设环境温度：30℃；直埋土壤温度：25℃；埋地深度：100cm；单芯电缆三相水平布置，电缆间净距：7cm；土壤热阻系数：1km/W；交联聚乙烯热阻系数：3.5km/W；聚氯乙烯热阻系数：6km/W。适用电缆型号：YJSV,YJLSV。 3.矿用橡套软电缆的类型与主要技术特征 矿用橡套软电缆的型号、名称、电压等级及用途 型号 电压/v 名称 用途 型号含义 UZ 300/500 矿用电钻电缆 煤矿井下额定电压300/500V及以下电钻的电源连接 U-矿用 Z-电钻 P-屏蔽 Y-移动 Q-轻型 C-采煤机 E-乙（丙橡皮绝缘） J-加强；监视 B-铜线编织 R-绕包加强型 D-电灯，耐冻 H-巷道，耐寒 M-照明 G-高压，工作面 F-氯丁橡皮 S-监视型 型号后的数字-额定电压（V或KV） UZP 300/500 矿用屏蔽电钻电缆 煤矿井下额定电压300/500V及以下电钻的电源连接 U 660或1000 矿用移动橡套软电缆 煤矿井下各种移动电气设备 UP 660或1000 矿用移动屏蔽橡套软电缆 煤矿井下各种移动电气设备 UYQ 300/500或 450/750 矿用移动轻型橡套软电缆 煤矿井下巷道照明、运输机联锁和控制与信号设备用电源连接 UPQ 1140 千伏级矿用移动屏蔽橡套软电缆 皮带运输机、转载机、刮板运输机等电气设备 UY 450/750 矿用移动橡套软电缆 煤矿井下用各种移动设备 UYP 660/1140 矿用移动屏蔽橡套软电缆 用于额定电压660/1140v的移动采煤设备的电源连接 UC 660或1000 采掘机械用橡套软电缆 井下各种采煤机及掘进机 UCP 380/660或 660/1140 采掘机械用屏蔽橡套软电缆 煤矿井下各种采煤机及掘进机 UCPQ 1140 千伏级采煤机用屏蔽橡套软电缆（3主线芯） 煤矿井下各种采煤机 UCPQ 1140 11芯千伏级采煤机用屏蔽橡套软电缆（6主线芯） 煤矿井下各种采煤机 UDGP 1140 金属屏蔽钢丝软铠装井下工作面照明电缆 煤矿井下综采工作面照明电源连接 UZHM 300/500 矿用照明电缆 煤矿井下巷道照明线路 UCJ 1000 钢丝加强型矿用橡套软电缆 煤矿井下各种装岩机 UGP 1000 10KV矿用移动屏蔽橡套软电缆 用于交流额定电压10KV以下，作为高压连接移动变电站及矿山采掘机械传输电能用。 4.矿用橡套软电缆结构、参考外径及质量、允许载流量 UZ、UZP型电压等级300/500v矿用电钻电缆 芯数×截面 mm2 电缆外径 mm 电缆质量 Kg/km 允许载流量/A 动力线芯 地线芯 控制芯 UZ UZP UZ UZP UZ UZP 最小 最大 最小 最大 3×2.5 1×2.5 17.8 19.6 19.8 21.9 466 690 36 3×4 1×4 19.1 21.0 21.0 22.5 640 3×2.5 1×2.5 1×2.5 19.1 21.0 551 3×4 1×4 1×4 20.5 22.6 706 注：电缆线芯和长期允许工作温度：65℃；环境温度：25℃。 U,UP型电压等级1000v矿用移动橡套软电缆 芯数×截面 mm2 电缆外径 mm 电缆质量 Kg/km 允许载流量/A 动力线芯 地线芯 U UP U UP U UP 标称 最大 标称 最大 3×4 1×4 20.7 22.8 23.7 26.1 606 743 36 3×4 2×4 22.3 24.5 26.7 29.4 723 887 36 3×6 1×6 22.2 24.4 25.2 27.7 744 882 46 3×10 1×6 26.5 29.2 29.5 32.6 1033 1233 64 2×16 1×6 29.5 32.5 32.6 35.9 1337 1522 85 3×25 1×10 35.0 38.0 38.0 41.0 1965 2141 113 3×35 1×10 37.3 40.3 41.5 44.8 2422 2599 138 3×50 1×10 42.3 45.3 46.5 49.8 3180 3357 173 3×70 1×16 48.5 51.9 51.5 55.1 4207 4440 215 注：电缆线芯和长期允许工作温度：
